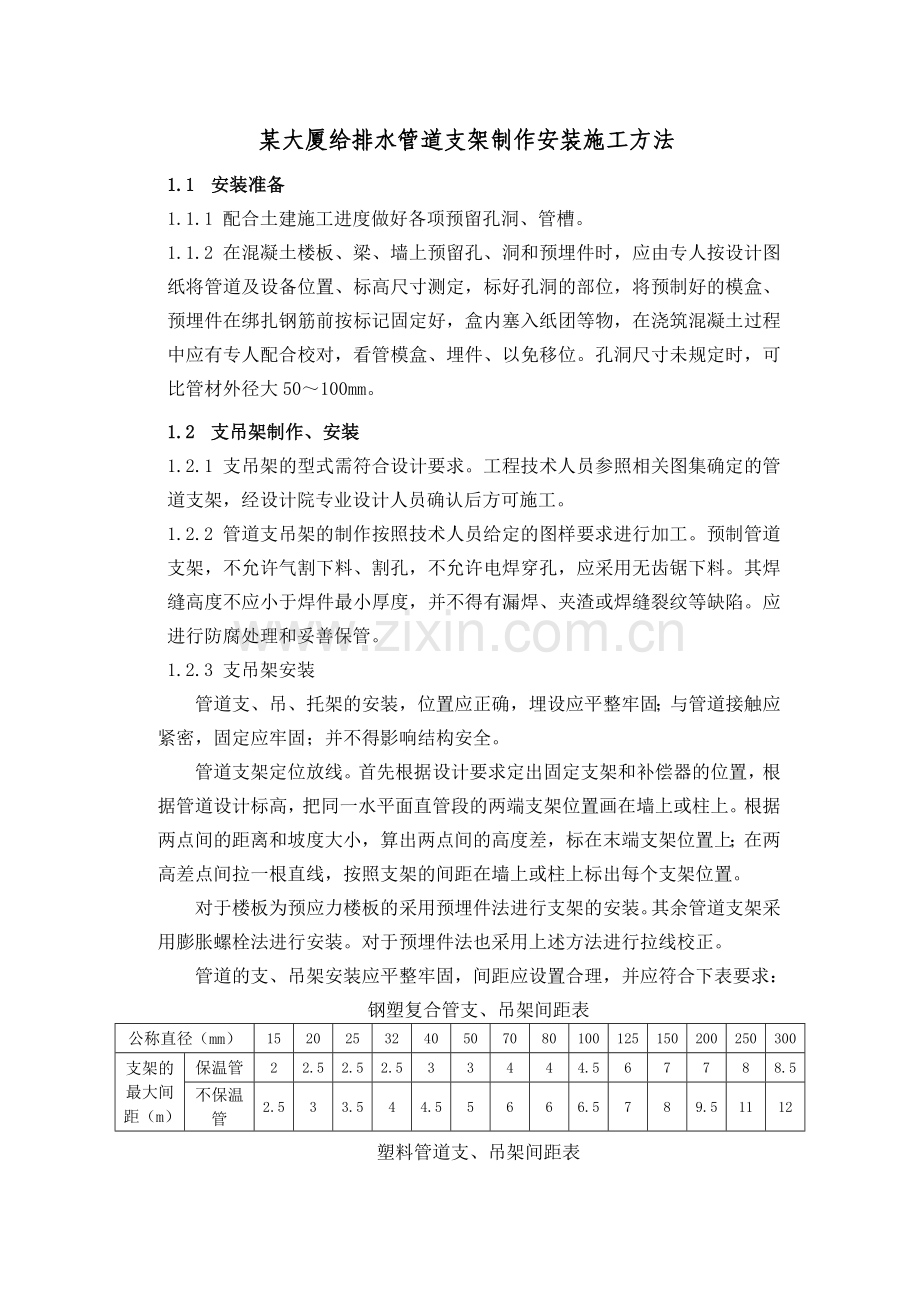

某大厦给排水管道支架制作安装施工方法
1.1 安装准备
1.1.1 配合土建施工进度做好各项预留孔洞、管槽。
1.1.2 在混凝土楼板、梁、墙上预留孔、洞和预埋件时，应由专人按设计图纸将管道及设备位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋件在绑扎钢筋前按标记固定好，盒内塞入纸团等物，在浇筑混凝土过程中应有专人配合校对，看管模盒、埋件、以免移位。孔洞尺寸未规定时，可比管材外径大50～100mm。
1.2 支吊架制作、安装
1.2.1 支吊架的型式需符合设计要求。工程技术人员参照相关图集确定的管道支架，经设计院专业设计人员确认后方可施工。
1.2.2 管道支吊架的制作按照技术人员给定的图样要求进行加工。预制管道支架，不允许气割下料、割孔，不允许电焊穿孔，应采用无齿锯下料。其焊缝高度不应小于焊件最小厚度，并不得有漏焊、夹渣或焊缝裂纹等缺陷。应进行防腐处理和妥善保管。
1.2.3 支吊架安装
管道支、吊、托架的安装，位置应正确，埋设应平整牢固；与管道接触应紧密，固定应牢固；并不得影响结构安全。
管道支架定位放线。首先根据设计要求定出固定支架和补偿器的位置，根据管道设计标高，把同一水平面直管段的两端支架位置画在墙上或柱上。根据两点间的距离和坡度大小，算出两点间的高度差，标在末端支架位置上；在两高差点间拉一根直线，按照支架的间距在墙上或柱上标出每个支架位置。
对于楼板为预应力楼板的采用预埋件法进行支架的安装。其余管道支架采用膨胀螺栓法进行安装。对于预埋件法也采用上述方法进行拉线校正。
管道的支、吊架安装应平整牢固，间距应设置合理，并应符合下表要求：
钢塑复合管支、吊架间距表
公称直径（mm）
15
20
25
32
40
50
70
80
100
125
150
200
250
300
支架的最大间距（m）
保温管
2
2.5
2.5
2.5
3
3
4
4
4.5
6
7
7
8
8.5
不保温管
2.5
3
3.5
4
4.5
5
6
6
6.5
7
8
9.5
11
12
塑料管道支、吊架间距表
管径
12
14
16
18
20
25
32
40
50
63
75
90
最大间距
立管
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.3
1.6
1.8
2.0
2.2
水平管
冷水管
0.4
0.4
0.5
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.2
1.35
热水管
0.2
0.2
0.25
0.3
0.3
0.35
0.4
0.5
0.6
0.7
0.8
