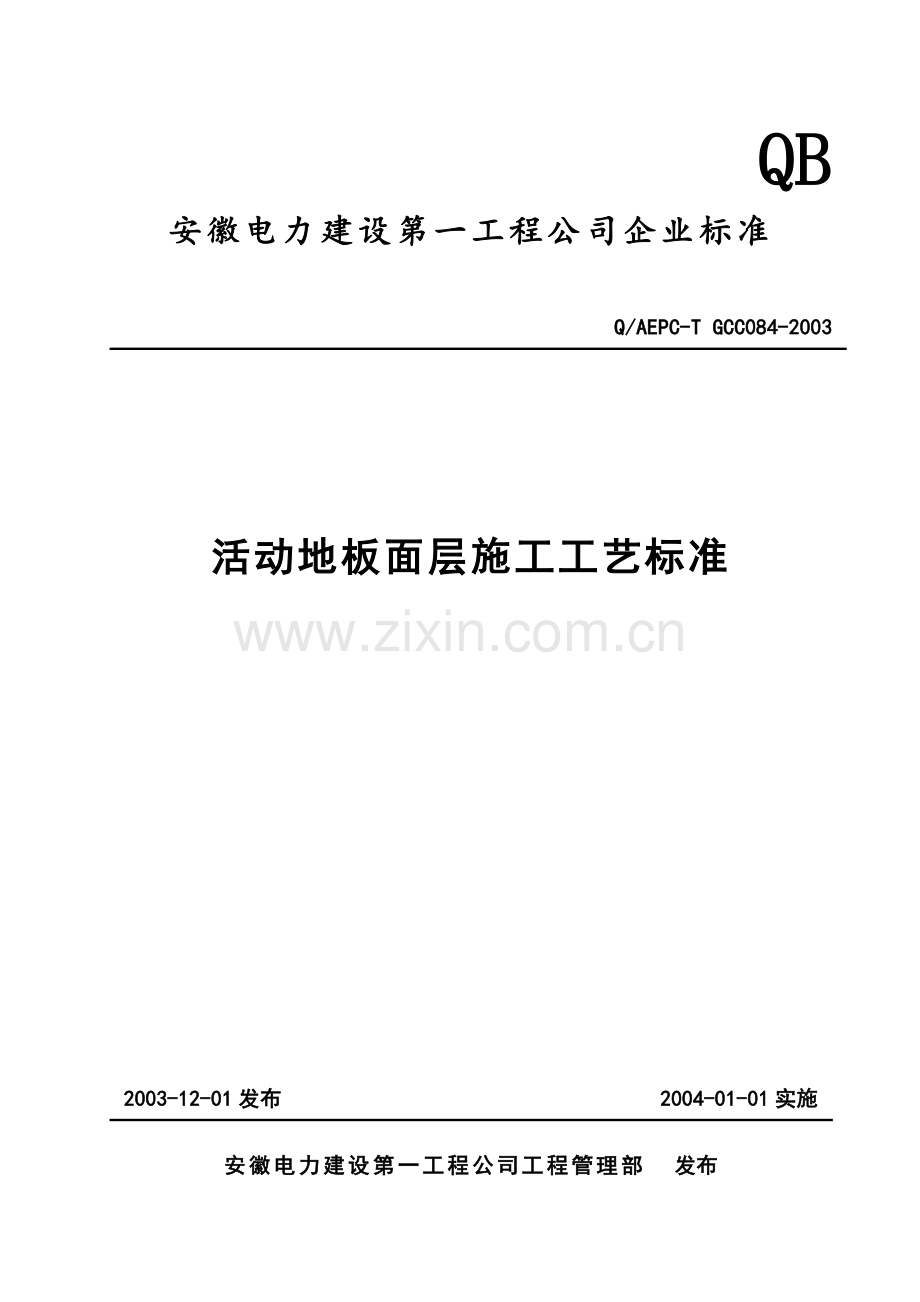

安徽电力建设第一工程公司企业标准
Q/AEPC-T GCC084-2003
活动地板面层施工工艺标准
2003-12-01发布 2004-01-01实施
安徽电力建设第一工程公司工程管理部 发布
目 次
前 言 I
1 适用范围 1
2 规范性引用文件 1
3 符号和术语 1
4 施工准备 1
5 施工工艺 2
6 质量标准 3
7 成品保护措施 3
8 职业安全健康和环境措施 4
9 质量记录 4
前 言
在现代工业建筑中,尤其是在火电厂建筑中,集中控制室中有大量的电缆需在地面上敷设,面层要求具有耐磨、防潮、防尘、阻燃、耐污染、耐老化和导静电等,并要求能够去掉上层覆盖物检修电缆,故架空活动地板得以大量应用。
为了对活动地板面层施工的质量、材料、安全文明、环保控制恰当地进行施工部署、调配以及管理的科学化,严格遵循工程建设标准强制性条文施工,认真贯彻执行国家现行的验收规范,特制定此施工工艺标准。
本标准由公司工程管理部提出并归口。
本标准主要起草人:仲继亚
本标准审核人:陈尚文
本标准批准人:李传玉
活动地板面层施工工艺标准
1适用范围
本工艺标准适用于一般工业与民用建筑室内楼地面活动地板面层装饰工程施工。
2规范性引用文件
GB50209-2002 《建筑地面工程施工质量验收规范》
GB50300-2001 《建筑工程施工质量验收统一标准》
3符号和术语
活动地板
亦称装配式地板,它是由规定的型号和材质的面板块、框架行条、可调支架等配件,组合拼装而成。
4施工准备
4.1作业人员
地板安装工、电工、电(火)焊工、普工等。
4.2技术准备
根据设计要求,选择地板,编写详细的施工方案,并进行技术交底,针对可能出现的质量问题,提出对策,合理安排施工程序,与潮湿房间相邻应做防水(潮)处理。
4.3材料准备
活动地板的面板品种较多,有抗静电面板和不抗静电面板两种。面板的材质也有多种,常见的有铝合金框基板表面贴塑料贴面、全塑料地板、高压刨花板基表面贴塑料装饰板面等。
活动地板面层包括标准地板、异形地板和地板附件(支架和横梁),采用的活动地板应平整、坚实,面层承载不少于7.5MPa,其系统电阻A级板为1.0×105~1.0×108Ω,B级板为1.0×105~1.0×1010Ω。
活动地板块应色泽一致,周边顺直,块板无裂纹、掉角和缺楞等缺陷,表面洁净,图案清晰,符合设计要求,金属支架符合设计要求,支撑架防腐处理,地板附件、粘结胶、橡胶垫条符合设计要求或规范规定。
施工前应检查地板有否基体开裂等缺陷,表面贴层与基体板有否脱胶现象。并按房间面积清点活动地板的块数。同时清点地板支架和行条的数量和质量。
4.4主要机具
手电钻、冲击电钻、磨光机;橡胶锤、扳手、螺丝刀、方尺、割角尺、木析尺、墨斗等。
4.5作业条件
4.5.1室内墙、地面、埋管线施工完毕并验收合格。
4.5.2人员到位,特殊工种持证上岗。
4.5.3材料到货并验收合格。
4.5.4施工方案制定完成并经技术交底。
4.5.5工器具准备齐全。
4.5.6施工用电配置到位。
4.5.7基层地面为水泥地面、水磨石地面或其它硬质地面。地面平整(不平整度≤0.2%)、不起砂、无裂缝,无明显凹坑。如地面平整相差太大,就需用水泥砂浆做找平层。
4.5.8温度:10°C ~35°C ,相对湿度不得大于80%。
4.5.9应配备人工照明装置,并且室内其它各项工程已基本完工,放置在活动地板下的管线或导线已铺设就位。不得上、下交叉作业。
4.5.10每100m2设1~2处接地端子。
5施工工艺
5.1主要施工工艺流程
起始
室内地坪分格弹线,墙面四周弹线
支撑架安装
地板面层安装
踢脚线安装
结束
5.2施工工艺
5.2.1 弹线:弹线分为墙面弹线和地面弹线。墙面弹线是在墙四周按设计标高弹出地面的标高线,以便施工找平。地面弹线是按地面支架的分格尺寸进行弹线,以便按线固定支架。
5.2.1.1地面弹线时用钢尺进行分格,用墨线弹出。
确定基准线
5.2.1.2拉水平线:按活动地板高度线减去活动地板厚度后的高度为标准点拉水平线,再用水柱找点法,将此标准点画在各个墙面上,在这些标准点上打钉拉线,拉线的位置按地面弹出的墨线方格安排。拉水平线的目的是将活动支架调整在一个水平面上,以保证活动地板的水平。
5.2.2 安装支架:在地面弹线方格网的十字交点处固定支座。固定方法通常在地面打孔埋入膨胀螺栓,然后用膨胀螺栓把支座固定在地面上。
调整支座顶面高度至室内要求的水平。调整时松开支座顶面活动部分的锁紧螺钉或螺母,把支座顶面调高或调低,使顶面与拉出的水平线一平,然后再锁紧顶面活动部分。
将地板支承行条放在两支座之间。再用平头螺钉与支座顶面固定,也有的行条与支座顶面连接是由定位销卡定。
安放支架网搭设横梁安装斜撑
(当支架高度在500mm以上宜采用)
5.2.3 安装地板:在组装好的行条框架上,放活动地板面板,并调整板块的缝隙,因为活动地板块或多或少存在着尺寸误差,应将尺寸准确的地板块放在室内中间的主要部位,而将尺寸误差较大的地板放在次要的墙边部分或设置在桌子柜子下边。
铺设地板
地板块铺贴后,应避免重物放在地板上拖拉,重物与地板的接触面不能太小,如物体与地板接触面小而重量大则应在接触面处加木板垫衬。如重物引起的集中载荷使地板块产生变形时,应在受力处增加支座架来支承。
5.2.4 连接接地端子:将支架接地与接地端子接通,接头处理符合要求。
5.2.5 清理、打蜡:地板块如有局部被沾污,可用汽油、酒精或洗涤剂擦洗干净,并涂擦地板蜡。
5.3施工注意事项
5.3.1地面需分格弹线,便于支撑架定位安装,墙体四周弹出标高线便于控制支架安装高度符合设计要求,支撑架钢结构必须连接牢固,缓冲垫放置平稳整齐,支撑架整体牢固稳定。基层表面光洁不起灰,支架有良好的接地。
5.3.2活动地板块安装与横梁接触搁置处,应达到四角平整严密,不符合模数时,根据现场实际尺寸将板块切割后镶补,并配备可调支撑和横梁,切割边必须经过处理后镶补,否则不得安装。
5.3.3活动地板在门口处或预留洞口处,应符合设置构造的要求,四周侧应用耐磨硬质材料封闭或用镀锌钢板(不锈钢板)包裹,胶条封边应符合耐磨要求。
6质量标准
6.1主控项目与一般项目
主控项目的质量标准
面层材质必须符合设计要求,具有耐磨、防潮、阻燃、耐污染、耐老化和导静电等特点。
观察检查和检查材质合格证明文件及检测报告。
活动地板面应无裂纹,掉角和缺楞等缺陷,行走无声响,无摆动。
观察、脚踩检查
一般项目的质量标准
活动地板应排列整齐,表面洁净,色泽一致,接缝均匀,周边顺直。
观察检查
活动地板面层允许偏差见下表
活动地板面层允许偏差(mm)
项次
项目
允许偏差
检验方法
1
板块间缝隙宽度
0.3
钢尺检查
2
表面平整度
2.0
用2M靠尺、楔形塞尺检查
3
缝格平直
2.5
拉5M通线,不足5M拉通线和钢尺检查
4
接缝高低差
0.4
楔形塞尺检查
5
踢脚线上口平直
0
拉5M通线,不足5M拉通线和钢尺检查
7成品保护措施
7.1实木地板铺设应在室内装饰等完毕后进行,防止地面碰、刮、砸、压、烧烫等。
7.2室内油漆涂料施工时应用彩条布或其它材料进行覆盖。
7.3地板块铺贴后,应避免重物放在地板上拖拉,重物与地板的接触面不能太小,如物体与地板接触面小而重量大则应在接触面处加木板垫衬。
7.4地板块如有局部被沾污,可用汽油、酒精或洗涤剂擦洗干净。
8职业安全健康和环境措施
8.1施工过程危害及控制措施
序号
危害名称
控制措施
1
触电
不得使用电源线破损的便携式卷线盘、未经漏电保护装置或漏电保护装置失灵有电动工具;每天检查电源线,定期效验漏电保安器,检查配电盘、柜和带电设备的安全性。
2
机械伤害
工器具转动部位防护罩应完善
3
搅拌机械倾倒
砂浆搅拌机移动必须确保地面滑竿水平,移动后并调平
8.2施工过程环境因素及控制措施
序号
环境因素
控制措施
1
地板施工中产生的边角料
集中回收,分类堆放、合法处理
2
施工产生的其它建筑垃圾
集中回收,及时处理
9质量记录
9.1活动地板面层、支架等合格证明文件及检测报告。
9.2活动地板质量验评表。
