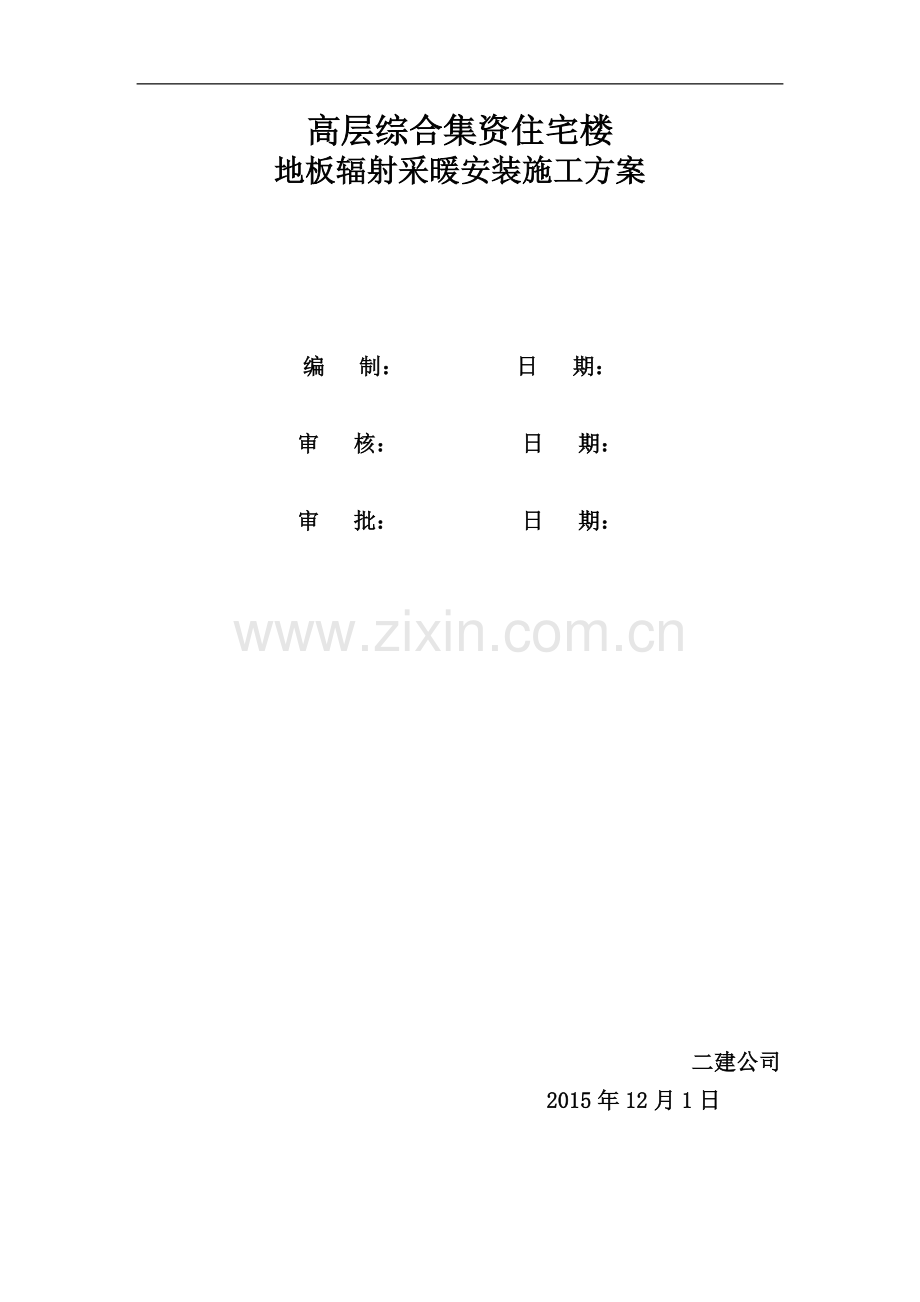

高层综合集资住宅楼地板辐射采暖安装施工方案编 制： 日 期：审 核： 日 期：审 批： 日 期：二建公司 2015年12月1日地采暖工程施工方案一、编制依据：1.1、根据高层住宅楼建筑施工图、图纸会审及相关图集；1.2、地面辐射供暖技术规程(GB 500152003)。1.3、建筑工程施工质量验收统一标准（GB50300-2001）；二、工程概况：2.1、工程主要情况： 本工程由自建设，位于；地上28层，地下1层。地上每层层高均为2.9米，地下层高4.2米,建筑高度 81.65米；地上28层为普通住宅其结构类型为剪力墙结构；地下一层主要功能为储物间、泵房、配电室。总建筑面积为18891.04。住宅部分采暖地面辐射采暖，楼梯间、有外墙的前室采用散热器采暖。地辐射采暖分为三个区，2层10层为低区， 11层20层为中区， 21层28层为高区，地面辐射采暖供热流程：130220市政热水管网；小区内换热站4050为低温热水。2.2、设计简介： 本工程地上1-28层主要功能为住宅区域，其卧室、客厅、餐厅楼面为低温热水地板辐射采暖楼面（无防水）；1-28层厨房、卫生间为低温热水地板辐射采暖楼面（有防水）。值班室、门厅、信报箱间楼面为面砖饰面地辐射采暖楼面。2.3、工程施工条件：2.3.1水电已通至各个楼层。2.3.2标高已抄测在每个房间的四周墙体上。2.3.3结构层表面要求平整，凸凹不平或孔洞之处修补剔除完毕。2.3.4原材料送检合格。三、施工安排：3.1、进度施工目标：本工程计划在5月底将基层处理修补施工完毕，在7月前将采暖保护层施工完毕；3.2、质量施工目标：3.2.1所有分项和检验批必须符合质量验收规范规定，且分项工程观感质量达到“好”的标准的项目大于80；3.2.1地采暖盘管施工完成后，对每个房间进行充气打压试验，混凝土保护层浇筑完毕后无渗漏现象；3.3、安全施工目标：3.3.1因工死亡、重伤事故为零。3.3.2轻伤事故控制在5以内。3.3.3无道路交通死亡事故。3.3.4无重大机械损失事故。3.3.5无发生重大火灾事故。3.4、环境施工目标：3.4.1无环保违法行为。3.4.2无环境污染责任事故。3.4.3生活垃圾管理：分类存放，集中处理，尽可能再利用，不占用或少占用耕地，不侵占河床及泄洪道，按设计要求或当地环保部门要求进行排放和处理。3.5、工程管理组织机构及岗位职责：3.5.1 项目组织机构体系：项目组织机构体系如下图所示：项目经理：生产负责人技术负责人商务组预算员：材料员：现场管理组安全、文明施工管理员：质量检查组质量检查员：施工技术组施工技术员：资料员分包专业（项目）施工队土建施工队（组）专业施工队（组）决策层管理层作业层项目组织管理机构3.6、主要施工内容及其施工顺序：基层处理安装分、集水器铺设保温板铺设反射膜管材环路铺设压力试验安装膨胀缝浇筑混凝土3.7、施工重点和难点的管理、技术措施：3.7.1基层处理：基层表面应表面平整，不得有凹凸不平，墙根应清理干净，基层无浮灰、水泥渣。3.7.2安装分、集水器：PE-RT加热管与分集水器装置及管件连接采用卡套式连接；分集水器安装时，分水器在上、集水器在下，中心距200mm，集水器中心距地面300mm；分集水器安装前在每批（同牌号、同型号、同规格）数量中抽取10%做强度和严密性检查，阀门试验压力为工作压力的1.5倍，严密性试验压力为工作压力的1.1倍，DN50的阀门试验时间15S。3.7.3铺设保温层：在平整、干燥、无杂物的地面铺设保温板，房间内苯板厚度底层及顶层30mm，卫生间采用20mm厚的苯板。错缝排列铺设，相互间接合紧密，拼缝处采用塑料胶带将沫塑料板粘结连成整体，铺设平整度达到要求。3.7. 4铺设反射膜：在保温板上铺设锡泊纸，锡泊纸与锡泊纸接缝处粘贴严密，不开胶。3.7.5管材环路铺设：管材环路铺设时按照图纸要求采用“回折起步距墙角150mm，铺设时应力自然释放，杜绝管道拧劲翘起，弯折处需在圆弧顶固定，防止出现死折； 加热管铺设不允许有接头，在施工验收后，发现加热管损坏时应采用PE-RT专用热熔接头进行连接；加热管到分集水器处需断开时，应用专用工具切割，切口应平整，且垂直于管轴线。3.7.6加压测试：本工程户内采暖压力为0.6MPa，混凝土垫层浇筑前需进行系统试压，测试压力为工作压力的1.5倍，缓慢升压，当压力达到0.9MPa时，稳压1小时，压力下降不大于于0.05MPa为合格；加压测试以每组分集水器为单位，逐回路进行。 3.7.7周边及中间地带安装5-8mm的苯板作为膨胀带，中间地带按不大于6m的间距布置。安装应规矩平整，不得有间隙。3.7.8混凝土垫层浇筑：带压填充豆石混凝土，事先铺好木板或竹胶合板，防止混凝土运输过程中损坏盘管。混凝土填充时用木板轻轻夯实，盘管始终保持0.6Mpa的压力。3.7.9卫生间立管较多，用水较频繁，因此地板辐射采暖施工时要尤为认真细致。首先在防潮层上铺设保温层时应距立管及墙壁100mm至200mm，使混凝土能够与立管及墙壁周围充分结合，防止卫生间的水顺管壁下流；其次通过卫生间门槛处的管道应设置止水措施防止卫生间的排水流出。3.7.10落地窗及外墙处散热量较大，施工图纸设计盘管间距为200mm、250mm，在此部位敷设盘管时，盘管间距应严格控制，宜略小于或等于设计间距。四、施工进度计划：本地采暖工程计划工期25日，于2016年5月29日至2016年6月22日施工完毕。五、施工准备及资源配置计划：5.1、技术准备：5.1.1、技术资料准备：施工前，施工人员应先熟悉图纸，认真领会设计意图，掌握施工图纸中细部构造及相关要求，编制地采暖工程专项施工方案，并进行详细的技术交底。5.1.2、图纸深化和技术交底要求：根据施工图纸、相关图集及施工规范要求对图纸进行深化，编制可行性施工技术交底。5.1.3、计量、测量和检验仪器配置计划：序号名称规格型号数量1钢卷尺5m4个2施工线若干3空气压缩机3.8m31台4压力表1.6Mpa20块5.1.4、样板制作计划：低温热水地板辐射采暖工程施工前，先样板引入，选择一处具有代表性的房间，进行样板施工；样板施工完毕，经自检合格后报业主、监理单位验收，验收合格方可进行大面积施工。5.1.5、技术交接计划：施工班组进入施工现场，须进行相关的技术交底及安全技术交底工作，各交底均以书面形式进行交接，交接完毕后方可进入作业面施工，由专业技术负责人进行现场指导；施工过程中如若发现不能按照技术交底施工的部位，不能擅自更改，须及时反映给项目，由项目专业技术负责人进行协商、调整。5.2、现场准备：5.2.1、现场交接计划：施工班组进入施工现场，将前后工序与之施工相连的班组长召集，进行现场交接，如若发现工序之间存在异议，由项目专业技术负责人进行现场协商、调整并以书面形式进行交接。5.3、资源配置计划：5.3.1、劳动力配置计划：序号工种数量备注1管理人员1名2水暖人员15名3消防人员2名4电气人员5名5.3.2、主要工程材料和设备配置计划：序号名称规格型号数量备注1盘管20x1.9PE-X管39373m2反射膜锡泊纸150363分水器168副4聚苯乙烯板(容重20Kg/m )451m六、施工方法及工艺要求：6.1、施工方法：本工程施工质量及施工进度的保证主要取决于施工劳务班组与我施工单位的协调配合，对此，我公司挑选施工经验丰富、工作责任心较强的人员本着对工程质量及进度有利的原则组织施工。6.1.1低温地板辐射采暖管应在室内初装修后，进行地面施工时铺设。结构层表面要求平整，对凸凹不平或孔洞之处，将其剔、抹补平。6.1.2按地面设计标高，在墙四周弹出标准线。控制保温层、豆石混凝土层以及装修地面面层的高度。6.1.3在平整干净的结构层表面铺设保温板，房间内苯板厚度底层及顶层30mm，卫生间采用20mm厚的苯板。保温板之间的间隙不大于3mm，粘接胶带不小于50mm，粘接紧密、无脱胶现象。6.1.4在保温板上铺设锡泊纸，锡泊纸与锡泊纸接缝处粘贴严密，不开胶。6.1.5管材环路铺设时，埋地部分不应有接头，盘管的弯曲半径不宜小于100mm，管间距严格按图纸施工，塑料卡固定间距为：直线段400-600mm，弯曲段的塑料卡固定间距为200-300mm，在弯曲弧部顶端应有一个固定卡。在与分水器连接处和管道过门处，加设套管，套管采用螺纹管，管径为25mm。6.1.6确定分水器的位置，分水器的安装必须平整、牢固，在便于安装的前提下，尽量隐蔽、美观。6.1.7本工程采用气压试验。气压试验时，缓慢升压，压力为0.4Mpa时，仔细检查管材有无泄漏，在分水器接头处检查有无泄漏。稳压15min后，再升到0.6Mpa，稳压1小时，压降小于0.05Mpa为合格。试压完成后及时填写记录且专业监理签字齐全。6.1.8带压填充豆石混凝土，事先铺好木板或竹胶合板，防止混凝土运输过程中损坏盘管。混凝土填充时用木板轻轻夯实，盘管始终保持0.6Mpa的压力。周边及中间地带安装5-8mm的苯板作为膨胀带，中间地带按不大于6m的间距布置。安装应规矩平整，不得有间隙。6.1.9铺设豆石混凝土完成后，检查盘管压力情况，压降保持在不小于0.4Mpa的压力以上，证明施工中对盘管无损伤，在混凝土初凝后，方可泄压。6.1.10分水器与供回水主管路连接前，接口必须封闭。冲洗供、回水主管路，认真做好水压试验并填写试压记录，试验合格后按图纸要求与分水器连接。6.1.11低温辐射系统最高供水温度为60，最大系统压力为0.4Mpa。初次运行时将在10月下旬，室外温度较低，送暖时由顶层开始逐系统进行送暖，直至整个分水器系统运行正常，然后依次向下楼供暖，供暖过程中若发现分水器连通管件有渗漏现象，应待室温正常后再进行维修。6.1.12系统开始运行时应满负荷，一段时间后若要调节室温，应根据室外气温，对供暖系统供水温度及进入系统的水量进行调节。室外气温高，可减少系统中水量和降低供水温度，反之亦然。6.1.13运行期间，定期检查过滤器、温度计、压力表是否正常工作，若失灵应检修后再使用。6.2、施工工艺：6.2.1施工工艺流程基层处理安装分水器铺设保温板铺设反射膜管材环路铺设压力试验安装膨胀缝浇筑混凝土七、主要施工管理计划：7.1、进度管理计划：7.1.1依据施工组织设计和项目质量保证计划，建立项目各有关的施工管理人员岗位规章制度，使其明确自己分管的分项工程施工内容和时间要求。7.1.2严格根据各种生产计划监督工程进度，施工指挥部及各项目经理部编制年度、季度、月计划，做到逐级保证：月计划保证季度计划，季度计划保证年度计划，年度计划必须确保单位施工总进度计划的实现。在依据总计划的前提下，编制较为详细的实施工作计划，用以向班组下达任务，采取相应的进度风险承包责任制，组织开展以优质高速施工为目的劳动竞赛。7.1.3现场建立例会制度,经常定期检查计划实施情况，包括工种形象进度、资源供应，及管理工作进展，要实施过程中，如有偏移计划情况应分析原因，迅速、果断地进行调度，并对施工可能影响进度的情况提出预防措施，提前排除，确保关健工序按计划执行。7.1.4充分调动施工人员的积极性，加强劳动纪律。关健线路工序实行加时制，节季采取补贴手段，对提前完成工作量的队伍实行奖励制度，以提高职工的生产热情稳定队伍，保证施工的正常进行。7.1.5熟悉施工图纸，按图纸及相应规范组织施工，确保每项成品优良，不因质量返工而延误工期。7.1.6加强安全生产教育，严格安全操作规程，杜绝安全事故发生，尽量减少安全事故而对工程进度的影响。7.2、质量管理计划：7.2.1组织一支精干高效的管理班子和品质高、纪律好的施工队伍进入工地是保证施工质量的首要因素。7.2.2施工技术人员应认真审查熟悉图纸，理解和掌握施工组织设计意图，明确施工方法和施工工艺，做好施工现场的交底、检查和验收工作。7.2.3严把原材料进场质量关，没有合格证的材料不准进场，并不使用，所有材料必须有合格证及检验报告，管材及苯板作见证取样送检。7.2.4坚持做好技术资料的准确、及时、真实和编整记录，特别应做好试验数据的原始记录和隐蔽工程验收与签证工作。7.2.5坚持行使质量否决权，项目经理、质检员、施工员视质量不合格的现象有权勒令停工和返工，有权行使罚款和奖励的权力。7.2.6质量控制点的设置和实施 质量控制点实施基层处理A.将控制点的质量控制措施向操作班组进行认真交底，必须使工人真正了解操作要点。B.质量控制人员在现场进行重点指导、检查、验收。C.严格要求工人按作业指导书认真操作，保证每个环节的操作质量。D.专职检查员按规定做好检查和记录，取得第一手数据。E.运用数据统计方法，不断进行分析与改进，直至质量控制点验收合格。F.质量控制点实施中应明确工人、质量控制人员的职责。苯板铺设盘管敷设压力试验混凝土浇注7.3、安全管理计划：7.3.1加强安全知识学习，严格执行安全生产制度和操作规程。建立安全保证体系，实行安全生产责任制，配置专职管理人员，负责现场安全管工作。实行定人定岗、各司其职、各负其责的分工作业模式。7.3.2严禁盗窃、喝酒、打架斗殴等违纪事件，工闲时间禁止赌博，一经发现要严肃处理。严禁在施工期间戏耍打闹。7.3.3施工人员进入现场必须佩戴安全帽，系安全带，严禁酒后上岗作业。7.3.4禁工人在施工现场抽烟。7.3.5搬迁或移动电器，必须切断电源。非机械、电工人员，严禁拆接电器和机械设备。7.3.6施工作业完毕，将现场砂浆包装袋、未施工的耐碱玻璃纤维网格布和施工裁剪的耐碱玻璃纤维网格布及时清理，做到工完场清，避免影响下一道工序施工。7.4、环境管理计划：7.4.1 施工现场材料应归类码放，堆放在指定位置。7.4.2 严禁在易燃易爆物存放处抽烟。7.4.3 施工现场应做到“工完、料尽、场清”。
