常见质量通病及防治对策
8.3.1低压配电与照明工程
质量通病
防治对策
设备房走廊离壁墙上照明插座配管经过离壁墙水沟, 导致钢管部分露出排水沟底, 影响排水。
改变配管方式: 设备房至离壁墙配管采取从走廊顶部横跨至离壁墙上, 再沿结构墙面固定引下至距地300mm处
电气管线、 支架油漆防腐不到位, 产生油漆漏刷、 脱皮、 斑纹现象
在刷油漆前, 清理好材料表面, 油漆与稀释剂合理调配好, 安排认真细心的工人涂刷。待油漆干后才能搬动材料使用。
风道内风室内吊挂或壁装的灯具以及站台靠轨行区壁装的灯具, 灯具底座未加固定措施。
壁装采用镀锌扁铁δ=2mm弯成弧状, 紧贴灯具底座内侧用膨胀螺栓进行固定, 每端一个, 确保灯具安装牢固。吊装改为壁装。
公共区照明嵌入式荧光灯盘直接经过厂家配套卡箍固定在装修龙骨上, 出现灯具与装饰面接口效果差, 接口不平整, 影响整体观感, 同时不便于天花局部调整。
公共区照明嵌入式荧光灯盘安装采用单独的支吊架, 成排灯具拉通线设置角钢支架, 利用镀锌丝杆与灯盘进行连接, 方便调整灯具高度。

公共区结构顶棚未喷黑, 照明配管已经安装, 影响后续喷黑工作和整个公共区感观质量
项目部协调施工班组进场施工先后顺序, 应首先考虑装修专业进场对站厅、 站台先喷黑, 为其它专业施工提供工作面; 喷黑完电气班组施工时应先钢管在地面统一刷好黑色乳胶漆, 待其干了以后再进行施工。

低压配电与照明

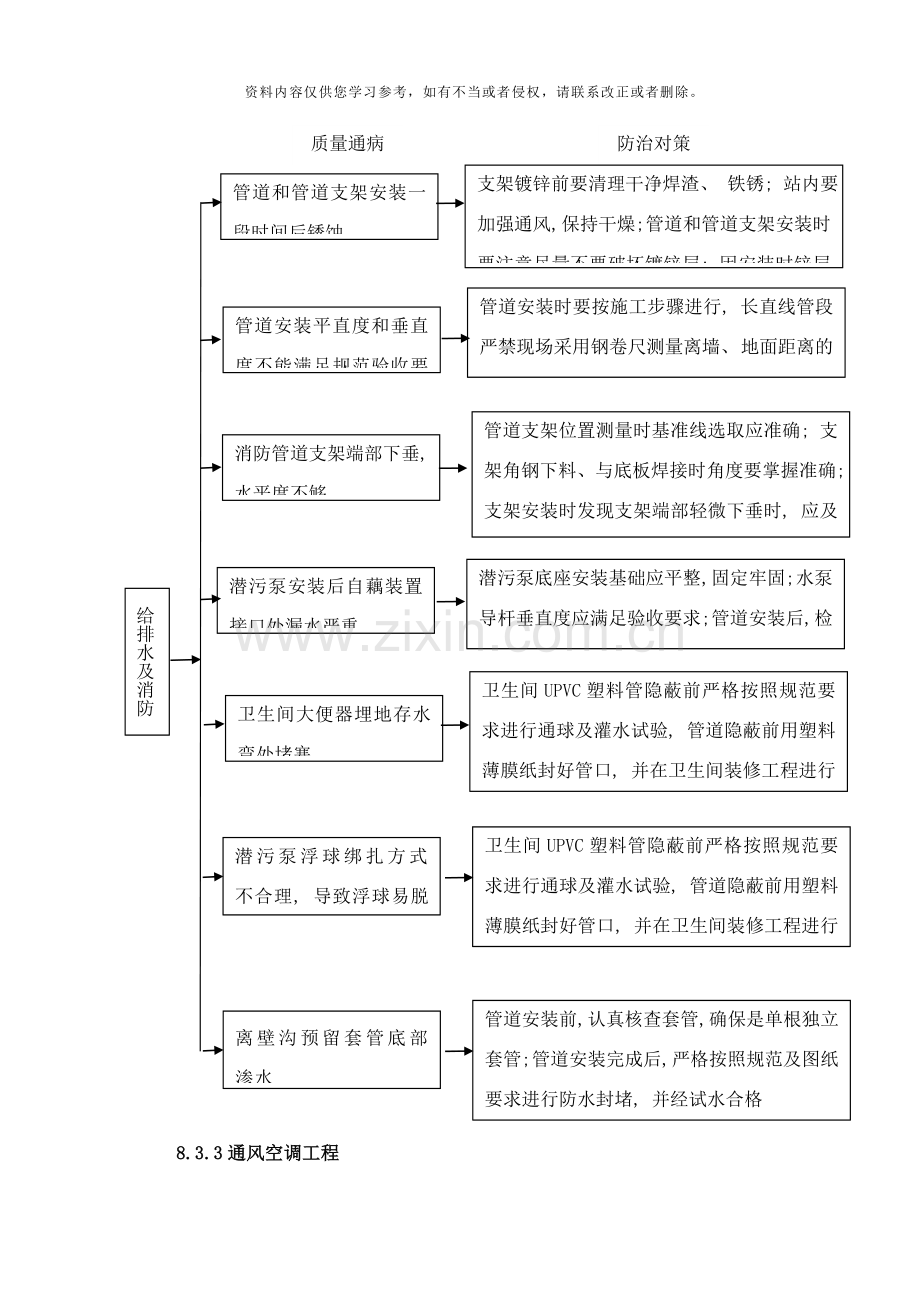

8.3.2给排水及消防工程
潜污泵浮球绑扎方式不合理, 导致浮球易脱落, 从而失效
卫生间UPVC塑料管隐蔽前严格按照规范要求进行通球及灌水试验, 管道隐蔽前用塑料薄膜纸封好管口, 并在卫生间装修工程进行时督促工人做好管道保护工作, 避免大块混凝土块掉落至管内, 引起管道内部堵塞。
离壁沟预留套管底部渗水
管道安装前, 认真核查套管, 确保是单根独立套管; 管道安装完成后, 严格按照规范及图纸要求进行防水封堵, 并经试水合格
质量通病
防治对策
管道和管道支架安装一段时间后锈蚀
支架镀锌前要清理干净焊渣、 铁锈; 站内要加强通风, 保持干燥; 管道和管道支架安装时要注意尽量不要破坏镀锌层; 因安装时锌层受损部位要及时用防锈漆、 环氧银粉漆进行防腐、 防锈处理
管道安装平直度和垂直度不能满足规范验收要求
管道安装时要按施工步骤进行, 长直线管段严禁现场采用钢卷尺测量离墙、 地面距离的方法确定管道及支架位置
消防管道支架端部下垂, 水平度不够
管道支架位置测量时基准线选取应准确; 支架角钢下料、 与底板焊接时角度要掌握准确; 支架安装时发现支架端部轻微下垂时, 应及时在底板上焊斜垫铁, 将支架垫平且与墙壁接触严实; 严重下垂的支架应予以更换。
潜污泵安装后自藕装置接口处漏水严重
潜污泵底座安装基础应平整, 固定牢固; 水泵导杆垂直度应满足验收要求; 管道安装后, 检查与水泵的接口平面应平整。
卫生间大便器埋地存水弯处堵塞
卫生间UPVC塑料管隐蔽前严格按照规范要求进行通球及灌水试验, 管道隐蔽前用塑料薄膜纸封好管口, 并在卫生间装修工程进行时督促工人做好管道保护工作, 避免大块混凝土块掉落至管内, 引起管道内部堵塞。
给排水及消防

8.3.3通风空调工程
质量通病
防治对策
冷轧钢板风管制作, 焊接变形, 平整度不够

在材料进场时进行开平, 焊机采用氩弧焊机, 焊工技术水平要高; δ2.0mm以下风管制作改焊接加工为冷轧板采用重型咬口机咬口制作加工来减少焊接变形

风管法兰连接不严密, 存在漏风及密封胶脆裂现象

风管法兰要求平整, 对于共板式法兰风管, 中间加镀锌螺栓进行固定, 法兰垫片要较厚且安装要平整
风管保温后, 保护措施不到位, 造成保温破坏严重

各专业要求密切配合, 先上后下, 先里后外, 在不影响保温的情况下, 等各专业施工完毕后( 如放电缆、 配管等) , 再进行保温

VRV室内机与装修配合不到位影响感官效果
VRV室内机安装前与装修进场现场定位, 确保天花收口效果
风管保温不紧凑, 存在松弛和冷桥现象

保温材料及保温钉按要求购买, 保温钉的间距要符合规格要求, 搭接处要用保温胶包封
各类风机、 设备软接头过长或安装变形

首先软接头要合适, 一般为150~250mm, 软接头在铆接前应拉直对正, 压条要平整压平
风机减振器安装不平衡、 不合理, 造成振动过大

选用厂家配备的减振器, 基础或支架要水平, 且每个减振器承受的重量要一致
通风空调

8.3.4智能建筑( FAS、 BAS、 门禁) 工程
质量通病
防治对策
火灾自动报警系统( FAS) : 公共区感烟探测器布局不合理。
在公共区感烟探测器安装前, 须与设计沟通, 以确定最佳安装位置
装修专业公共区顶板喷黑污染FAS、 BAS、 门禁管线
合理安排施工工序, 管线做好保护措施后, 才能进行喷黑作业; 或公共区顶板喷黑后, 再安装FAS、 BAS、 门禁管线
门禁就地控制箱进线的保护金属软管过长
进行管线预埋时要考虑就地控制箱的安装位置, 避免出现金属软管过长的现象。
FAS系统的感烟探测器安装后未保护好, 施工灰尘进入探测器内, 缩短其使用寿命。
调试前, 须用塑料袋或其它密封效果比较好的物品将感烟探测器包好, 防止灰尘进入。
智能建筑

墙体抹灰有空鼓、 裂缝。
严格控制砂浆配合比, 基层要清理干净, 墙面要提前浇水, 对于混凝土面先要用掺合10%108胶的1: 1水泥砂浆喷扫, 当抹灰厚度偏大, 应分层进行。

地面、 墙面砖镶贴不规整、 空鼓。

镶贴前要选砖、 预排。要使用合格的水泥, 砂的含泥量不能超标, 严格控制砂浆配合比, 基层要清理干净, 并浇水润湿, 面砖提前浸泡, 铺贴时, 素浆要粘满。

离壁墙板接缝处容易开裂。
在接缝处要先刷108胶, 再粘贴接缝纸带, 然后用腻子刮平。

水泥砂浆面层容易空鼓、 起砂, 留缝不规整。

要使用合格的水泥, 砂的含泥量不能超标, 也不能过细, 严格控制砂浆配合比, 拌合均匀, 水灰比不能过大, 基层要清理干净, 并浇水润湿。施工完后, 进行锯缝, 防水油膏填缝。

装修
质量通病
防治对策
8.3.5装修工程
