[陕西]国际大酒店施工现场临时用电施工方案.doc

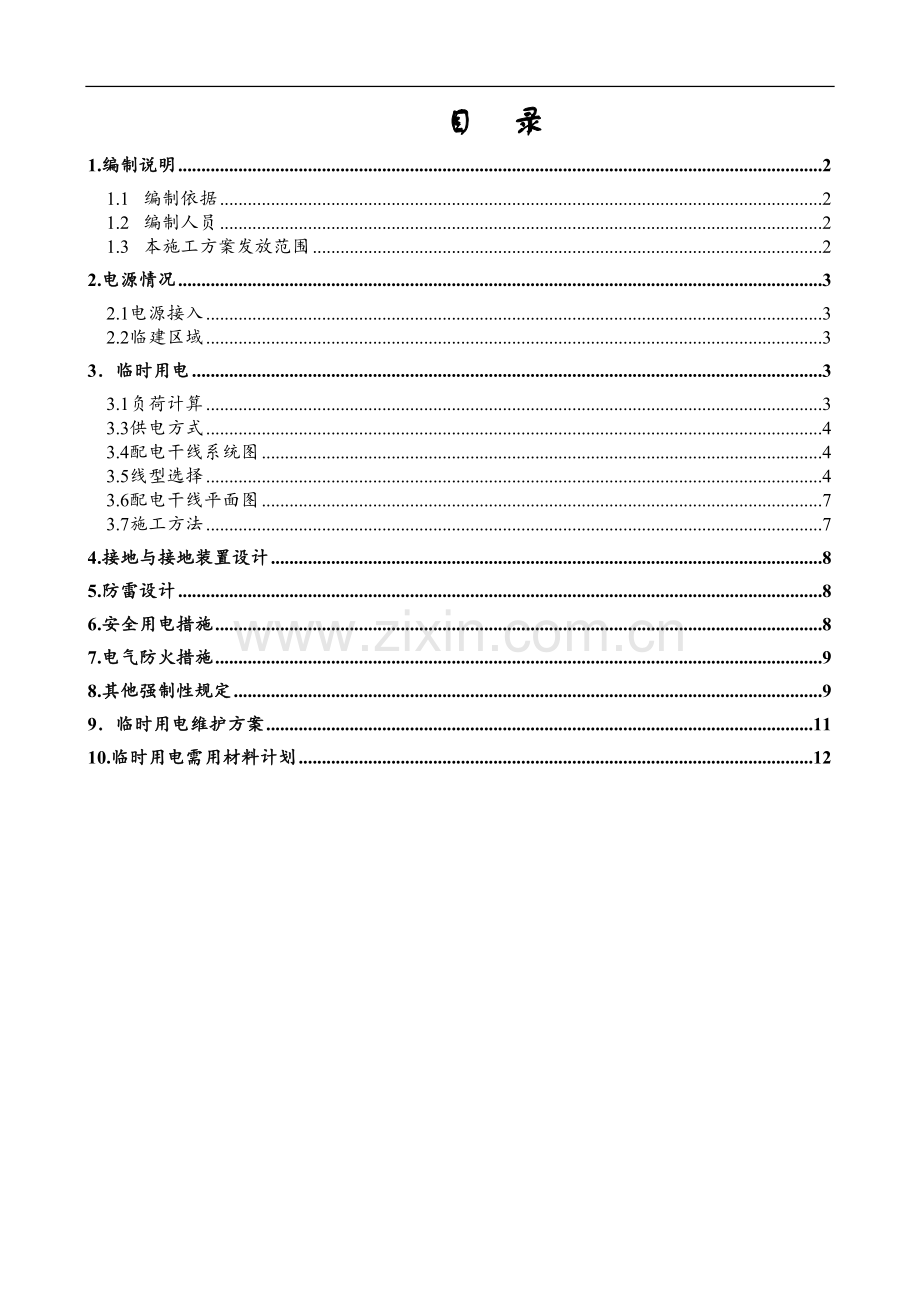

目 录1.编制说明21.1编制依据21.2编制人员21.3本施工方案发放范围22.电源情况32.1电源接入32.2临建区域33临时用电33.1负荷计算33.3供电方式43.4配电干线系统图43.5线型选择43.6配电干线平面图73.7施工方法74.接地与接地装置设计85.防雷设计86.安全用电措施87.电气防火措施98.其他强制性规定99临时用电维护方案1110.临时用电需用材料计划12 1.编制说明1.1 编制依据1.1.1 根据施工生产需要配置的机械设备用电负荷及生活用电负荷验算进行设备、线缆选型，根据负荷功能分区进行配电干线的综合设置。1.1.2 依据的主要规范：建筑电气工程施工质量验收规范（GB50303-2002）施工现场临时用电安全技术规范（JGJ46-2005）建筑施工手册（第四版）1.2 编制人员编制人员： 1.3 本施工方案发放范围项目部：工程部、技术部、质量部、机电部、合约部、安全部分公司：工程部、技术部、机电部XX国际大酒店项目经理部 2008年3月8日2.电源情况2.1电源接入业主方提供一台位于施工现场东南角的1000kVA的干式变压器做为临时用电的电源。2.2临建区域根据施工现场实际情况，拟在工地北部设管理人员办公生活区。3临时用电3.1负荷计算序号用电设备额定功率/容量数量单位总功率KW1砼输送泵110KW1台110KW2砼输送泵90KW1台90KW3塔吊34.8 KW3台104.4 KW4对焊机100KVar2台200 KVar5人货电梯44 KW1台44KW6电焊机21 KVA3台63 KVA7插入式振动器2.2 KW10台22KW8其他电动机具10KW1项10KW9电渣压力焊机20 KVA3台60 KVA10园盘锯6KW2台12 KW11钢筋弯曲机11.2KW2台22.412钢筋切断机22KW2台4413钢筋调直机7KW2台1414台钻2.2KW2台4.4施工现场所用全部电动机设备总功率P1=477.2KW，需用系数取K1=0.35，COS=0.8；施工现场所用全部电焊机总功率P2=323KVA，根据施工现场实际情况需要系数取K2=0.35；生活、办公及生产照明用电量按120.8KW计。Sjs=1.1(K1P1/ COS+K2P2+P3)=1.1(0.35477.20.80.35323120.8)=487KVASjs：视在功率P1：电动机设备功率P2：电焊机设备功率P3：照明用电量利用业主提供的1台1000kVA干式变压器作为施工电源。3.3供电方式 考虑工地面积大，为避免电缆长距离输送，采用区域供电。其中箱变（1000KVA）设置于施工现场的东南角上，下设2个总配电柜，并将负荷基本均等划分后分别接入二总配电柜；其中，3台塔吊、2个钢筋工棚、2个木工棚，生活区、施工现场分设分配电箱（柜），楼层供电、设备开关箱、生活用电由各分配电箱（柜）引出（详见临电平面图），其他末端箱可根据施工时实际需要作适当调整。总配电箱进线电缆采用VV铜芯电缆直埋敷设；总配电箱后的生产用电电缆采用VV铜芯电缆直埋敷设，塔吊照明、生活区、办公区线路采用VV铜芯电缆直埋敷设，其中，直埋情况下所有电缆均不带铠装。楼层内楼梯间照明采用36V安全电压供电。3.4配电干线系统图 3.5线型选择施工现场业主已提供容量1000KVA的电力变压器，并接至总开关箱，采用为2根铜芯VV1*240单芯电力电缆并列压入接线端，前面3.1得出计算负荷为526.53KVA，变压器容量完全满足要求，现对所接主电力电缆载流量进行验算：Ijs =Sjs*1000/(Ue*1.732)=487*1000/（380*1.732）=739A可得出结论，2根铜芯VV1*240单芯电力电缆并列压入接线端，其载流量符合要求。另对总配电箱进线线型选择进行验算（两回路负荷基本等同,均摊后Sjs=244KW）：Ijs =Sjs*1000/(Ue*1.732)=244*1000/（380*1.732）=370A经查手册，铜芯VV3*240+2*120电力电缆满足负荷要求；总1至分配电箱1/总2至分配电箱6：需用系数Kx为0.7,功率因数COS为0.8，tg=0.75；塔吊：34.8KW，楼层配电55KWIjs =0.7*Pjs/(COS*Ur*1.732)=（34.8+55）*0.7*1000/526.53=120A电缆选择：VV3*50+2*25总1至分配电柜4：需用系数Kx为0.8,电动机设备功率因数COS为0.8，tg=0.75；对焊机1台100KVA园盘锯1台功率为6KW； 钢筋弯曲机1台功率为11.2KW；钢筋切断机1台功率为22KW；钢筋调直机1台功率为7KW；台钻1台功率为2.2KW；P1：电动机设备功率 P2：电焊机设备功率Ijs =0.8*(P1/ COS+P2)=0.8*（48.4/ COS+100）*1000/(Ur*1.732)=195.1A电缆选择：VV3*95+2*50总1至分配电柜3：需用系数Kx为0.6,功率因数COS为0.8，tg=0.75；塔吊：34.8KW，楼层配电55KW人货电梯：44KWIjs =0.6*Pjs/(COS*Ur*1.732)=（34.8+40+55）*0.6*1000/526.53=148A电缆选择：VV3*70+2*35总2至分配电柜7：需用系数Kx为0.6,电动机设备功率因数COS为0.8，tg=0.75；对焊机1台100KVA园盘锯1台功率为6KW； 钢筋弯曲机1台功率为11.2KW；钢筋调直机1台功率为7KW；台钻1台功率为2.2KW；P1：电动机设备功率 P2：电焊机设备功率Ijs =0.6*(P1/ COS+P2)=0.6*（26.4/ COS+100）*1000/(Ur*1.732)=121.2A电缆选择：VV3*70+2*35总1至分配电柜2：功率因数COS为0.8，tg=0.75；砼输送泵：90KWIjs =Pjs/(COS*Ur*1.732)= 90*1000/526.53=170A电缆选择：VV3*70+2*35总2至分配电箱5：功率因数COS为0.8，tg=0.75；砼输送泵：110KWIjs =Pjs/(COS*Ur*1.732)= 110*1000/526.53=208.9A电缆选择：VV3*95+2*50总2至分配电箱8：民工生活区负荷：65.8KW 同时系数0.8 功率因数0.8Ijs =0.8*Pjs/(COS*Ur*1.732)=65.8*0.8*1000/526.53=100A电缆选择：VV3*50+2*25总2至分配电箱9：管理人员生活区负荷：照明负荷10KW 空调负荷40 KW其他负荷5 KW同时系数0.7 功率因数0.8Ijs =0.7*Pjs/(COS*Ur*1.732)=55*0.7*1000/526.53=73.12A电缆选择：VV3*35+2*16其他电力、照明设备线型选择详见“XX国际大酒店基础、主体施工阶段施工现场临时用电总平面图”。3.6配电干线平面图详见“XX国际大酒店基础、主体施工阶段施工现场临时用电总平面图”和“XX国际大酒店装饰施工阶段临时用电总平面图”。3.7施工方法3.7.1电缆敷设前应核对型号，规格是否负荷设计要求，并做绝缘耐压试验，其绝缘电阻值不得低于10M。3.7.2电缆埋深不得小于0.5m， 电缆上下均铺100mm 软土或细砂。3.7.3电缆在拐弯处，接头、交叉，进出建筑物等地段应设明显方位标桩，直线段应适当增设标桩。3.7.4通过道路的电缆应穿钢套管敷设，多条电缆同时敷设时，中间接头的位置应前后错开，电缆接头处出应用防水胶带包扎密实。3.7.5室内架空敷设的电缆，其距地标高不得小于2.5米。3.7.6采用沿墙悬挂方式敷设的电缆必须使用绝缘支持物。3.7.7配电箱安装应牢固，配电箱防护等级不得低于IP33，电箱周围应留出0.5米操作距离。3.7.8配电箱必须有负责人姓名、编号、警示标志。4.接地与接地装置设计本工地采用TN-S接零保护系统。根据要求保护零线必须在配电室（或总配电箱）配电线路中间和末端至少三处作重复接地，重复接地线应与保护零线相连接。接地体采用长2.5m的50*50*5的镀锌角钢，打入地下,用-40*4的镀锌扁钢或BVR10mm2铜芯线将两根接地体连接起来；接地线采用多股铜线，线径不小于相应配电箱输入保护零线的截面积。接地装置安装完毕，要进行接地电阻值的测量，要求保护零线每一重复接地装置的接地电阻值应不大于10。5.防雷设计施工现场最高的为三台塔吊，而且现场设施都处于三台塔吊的保护范围之内，故本工地只需作好此三台塔吊的防雷接地，防雷接地装置安装完毕，要进行接地电阻值的测量，要求防雷接地装置的接地电阻值不得大于4。具体施工措施：采用40*4镀锌扁钢将塔吊基础与就近桩基焊接（每台塔吊至少两处），焊接长度不小于12CM,焊缝饱满无夹渣，且用沥青漆做防腐处理。6.安全用电措施6.1 从事电气作业人员必须持有效证件上岗。认真执行电气操作规程，从事的作业应与技术水平相符；6.2电缆线、电箱及电气设备应进行测试，并认真填写测试记录；6.3 电缆线、配电箱、漏电开关等重要保护必须使用定点厂家产品，严禁使用非定点产品；6.4对使用中的漏电保护器、保护零线必须每周检查一次，确保安全运行；6.5工作零线、保护零线必须有明显区别，禁止用黄绿双色线代替电源线使用；6.6照明灯具必须符合要求，安装高度：室内不低于2.4m；室外不得低于3m，禁止用胶质线做照明电源线；6.7 各种电线、电缆禁止直接绑架在钢构件、钢管架上，禁止利用活树做线支撑；6.8配电箱内禁止存放无关物，保持箱体整洁；6.9开头箱距离分配电箱之间不得超过30m，开头箱与固定设备不宜超过3m；6.10禁止带电操作，无条件停电时应设专人监护，并做好相应防护；6.11夜间从事电气操作时必须二人同行，并应有足够的照明设施；6.12各种用电设施应正确接线，现场用电必须达到二级供电保护；6.13严禁酒后作业，作业人员认真填写好电工维修工作记录、电工值班记录。7.电气防火措施7.1 贯彻执行“预防为主，防消结合”的方针，认真执行地方有关规定及相应的法规制度。7.2 施工现场的用电线路，用电设施的使用安装必须符合安全操作规程，禁止任意拉接电线。7.3 宿舍照明电线应穿PVC管敷设，导线不允许裸露，电线与发热设备保持规定距离，所有灯具必须装设过载、短路保护设备。7.4经常检查可能引起火花、短路、发热和绝缘损坏的线路，并立即修复。7.5 贮存易燃物的库房内，应采用防爆灯具，所有线路必须穿入管内，不许使用超过60W 的白炽灯做照明。7.6现场使用的电气材料必须符合国家规定的防火等级要求。7.7使用碘钨灯做照明时，安装高度必须符合要求，距易燃物必须保持足够的安全距离（不得小于20米）。8.其他强制性规定8.1临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。8.2临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。8.3临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。8.4当施工现场与外电线路公用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备总保护接零，另一部分设备作保护接地。采用TN系统作保护零线时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。8.5PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。8.6做防雷接地机械上的电气设备，所连接的PE线必须同时作重复接地，同一台机械电气设备的重复接地和机械的防雷接地可公用同一接地体，但接地电阻应符合重复接地电阻值的要求。8.7配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。8.8配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。8.9电缆线路应采用埋地或架空敷设，严禁严地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。8.10每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。8.11配电箱的电气安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电气安装绝缘；PE线端子板必须与金属电器安装板做电器连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。8.12开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。8.13 总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs。8.14配电箱、开关箱的电源进线端严禁采用插头和插座作活动连接。8.15对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。8.16对混凝土搅拌机、钢筋加工机械、木工机械、盾构机械等设备进行清理、检查、维修时，必须首先将其开关箱分闸断电，呈现可见电源分断点，并关门上锁。8.17下列特殊场所应使用安全特低电压照明：8.17.1人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明，电源电压应不大于36V。8.17.2潮湿和易触及带电场所的照明，电源电压不得大于24V。8.17.3特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。8.17.4照明变压器必须使用双绕组型安全隔离变压器，严禁使用自耦变压器。8.17.5对夜间影响飞机和车辆通行的在建工程及机械设备，必须设置醒目的红色信号灯，其电源应设在施工现场总电源开关的前侧，并应设置外电线路停止供电时的应急自备电源。9临时用电维护方案9.1成立以项目生产副经理为头的责任领导小组，由生产副经理主抓临时用电的日常维护工作，并制定严厉的处罚措施，以确保正常运行。9.2成立一支高素质、反应快的专业维护队伍，保证在最短时间内找到维护队的人员，并及时组织抢修。9.3建立电工巡检制度并填写记录，对发现的隐患一定要在班组下班后组织抢修或更换，以保证次日工作正常。10.临时用电需用材料计划表1 临时用电需用材料计划表序号水电设施名称规格/型号单位配置数量开始使用时间来源1电力电缆铜 芯VV3*240+2*120米3202008年3月上旬新购2电力电缆铜 芯VV3*95+2*50米1302008年3月上旬新购3电力电缆铜 芯VV3*25+2*16米4502008年3月上旬新购3电力电缆铜 芯VV3*70+2*35米3602008年3月上旬新购4电力电缆铜 芯VV3*50+2*25米3252008年3月上旬新购5电力电缆铜 芯VV3*35+2*16米4802008年3月上旬新购6电力电缆铜芯VV3*16米1302008年3月上旬新购7电力电缆铜芯VV3*10米3202008年3月上旬新购8电力电缆铜芯VV5*16米802008年3月上旬新购9电力电缆铜芯VV5*10米2602008年3月上旬新购10总配电箱600A台22008年3月上旬新购11二级配电柜详配电箱系统图台52008年3月上旬新购12二级配电箱详配电箱系统图台42008年3月上旬新购13设备开关箱详配电箱系统图台262008年3月上旬新购14楼层配电箱详配电箱系统图台32008年3月上旬新购15照明配电箱详配电箱系统图台32008年3月上旬新购具体需求可根据实际施工需要适当调整。
