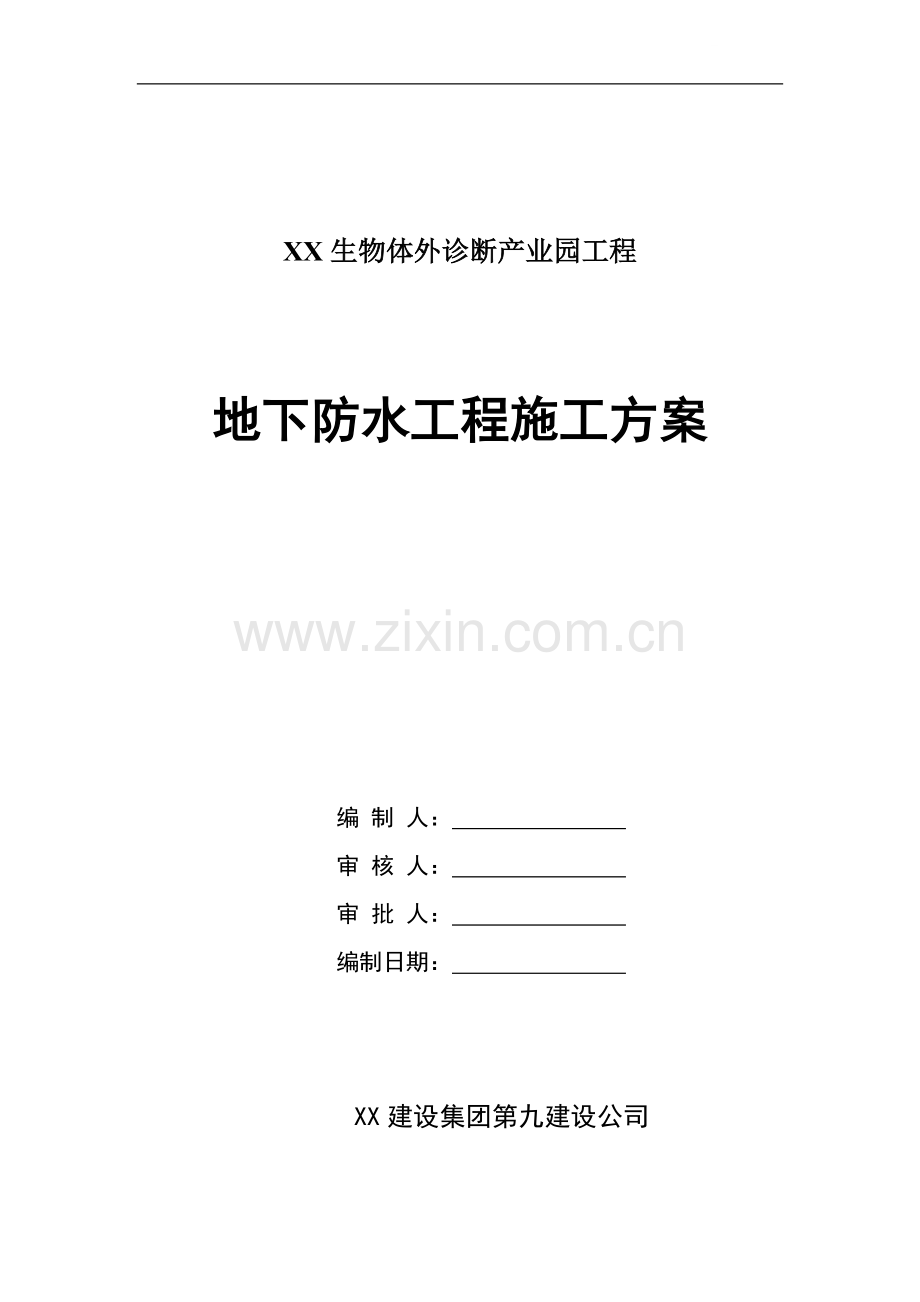

XX生物体外诊断产业园工程

地下防水工程施工方案

编 制 人：
审 核 人：
审 批 人：
编制日期：

XX建设集团第九建设公司

目 录
第一章 编制依据 1
第二章 工程概况 1
第三章 施工总体安排 1
第四章 防水体系设计构造做法 3
第五章 工艺流程 4
第六章 质量标准 7
第七章 质量管理点及控制措施 8
第八章 应注意的质量问题 8
第九章 安全文明施工、消防保证措施 9

第一章 编制依据
1、《建筑工程施工质量验收统一标准》 （GB50300-2001）
2、《屋面工程质量验收规范》 （GB50207-2002）
3、《建筑防水工程技术规程》 （DBJ15-19-2006）
4、《地下防水工程质量验收规范》 （GB50208—2011）
5、《地下工程防水技术规范》 （GB50108—2001）
6、《水泥基渗透结晶型防水材料》 （GB18445-2001）
7、XX生物体外诊断产业园工程图纸、有关施工现场实际情况
8、XX建设集团有限公司企业标准
第二章 工程概况
本工程是由郑州XX生物工程股份有限公司开发建设，由化工部郑州地质勘探研究院勘探，由郑州大学综合设计研究院、郑州市人防工程设计研究院设计，由郑州中兴监理工程有限公司监理，XX建设集团有限公司总承包。
本工程为XX生物体外诊断产业园工程，位于郑州市经济技术开发区第十五大街与经南八北一路东北角。有1#厂房（5层）、2#厂房（5层及地下室一层）、3#厂房（5层），2#厂房有地下室1层。其中1#2#3#厂房建筑面积为61001.12㎡，2#厂房层高：一层4.2米、二层~四层层高4.3米，五层层高为4.4米、机房层为2.8米，总高度是30.2米，地下室采用现浇钢筋混凝土框架剪力墙结构，基础形式为桩承台独立基础，厂房框架的抗震等级为三级，抗震构造措施等级为二级，抗震设防烈度为7度、建筑防火分类为二类，耐火等级为二级，建筑结构安全等级为二级,设计使用年限为50年。
第三章 施工总体安排
1、施工准备
1.1、材料、机具准备
1.1.1材料准备： SBS改性沥青聚酯胎防水卷材。
SBS高聚物改性沥青油毡防水卷材规格表
厚度（mm）
宽度（mm）
长度（mm）
3
1000
20000
技术性能：

SBS高聚物改性沥青油防水卷材技术性能表
项    目
单位
指   标
聚酯胎
拉伸
性能
拉力
N
≥400
延伸率
%
≥30
耐热度
85℃受热2h不流淌，涂盖层无滑动
低温柔性
-15℃绕规定直径圆棒，无裂纹
不透水性
压力/保持时间
0.2MPa/30min

配套材料：
（1）SBS改性沥青防水卷材基层专用胶，其性能应符合设计和规范要求，胶的剥离强度不小于15N/10㎜2
（2）冷底子油：用于SBS卷材基层底部处理。
（3）橡胶沥青嵌缝膏：用于SBS卷材特殊部位的嵌固密封。
（4）汽油、二甲苯等：用于清洗工具及污染部位。
1.1.2机具准备：拌料容器（圆形桶）、电动搅拌机、吹风机、梳子刮板、胶皮板刷、软刷、嵌缝刀、手套等。
1..2、技术准备：
1.2.1对基层的要求：基层牢固，无空鼓现象；表面平整、清洁、干燥；阴阳角处必须做成圆弧形；
1.2.2外墙防水施工前墙面上的预埋件、穿墙管线、预留洞等部位经过处理，符合规范要求，并做好隐检记录。
1.2.3施工前已完成《施工方案》和技术交底，《施工方案》报监理审批后，对施工人员进行详细的技术交底及答疑。
1.3、现场准备：
施工用材料均为易燃物，必须准备好相应的消防器材。作业面设置灭火器，并派专人看火。
2、劳动力计划
项目部成立此分项工程的专项领导小组：
项目执行经理：
工程负责：
技术负责：
质量检查：
安全负责：
工人20名
3、机具配置计划
机具配置表
机具名称
规格
数量
用途
棕扫帚
普通
15 把
清理基层
钢丝刷
普通
12 把
清理基层
扁铲或铲刀

15 把
清理基层
羊毛滚刷

10 把
涂刷基层处
剪刀
普通
5 把
裁剪卷材
壁纸刀
普通
15 把
裁剪卷材
彩色粉袋

4 个
弹基线用
粉笔

10 盒
做标识用
钢卷尺
5 米
10把
度量尺寸
皮卷尺
30 米
5把
度量尺寸
铁桶
Φ45cm
10个
搅拌液料
油漆刷

10把
涂刷液料
灭火器

15个
消防
第四章 防水体系设计构造做法
1、基础底板

1）钢筋混凝土底板（抗渗等级P8，设计增加膨胀纤维抗裂防水剂掺量为8%）
2）50厚C20混凝土保护层，随捣随抹光，集水坑周边3m找1%坡度。
3）3mm厚双层SBS改性沥青聚酯胎防水卷材（包含对基层处理，冷底子油两道）。
4）100厚C15素混凝土垫层原浆收光
5）原土基底
2、地下室侧墙
1) 50mm厚聚苯乙烯泡沫塑料板
2) 3mm厚双层SBS改性沥青聚酯胎防水卷材
3) 基层打磨，冷底子油两道
4) 20厚1:3水泥砂浆找平层
5) 防水钢筋混凝土墙体
第五章 工艺流程
1、SBS改性沥青聚酯胎防水卷材施工工艺
材料进场→抽样送检→基层检查清理→基层干燥度检测→涂刷基层处理剂→粘贴附加层→定位、弹线、试铺→用喷火枪烘烤原材料至卷材表面熔融至光亮黑色→边热熔边滚压、排气、压实→搭接处和封口、收口处处理→检查验收（隐蔽工程验收）→蓄水试验→验收合格
1.1、检查各节点反坎等是否合理浇筑，防水层的基层表面应将尘土、杂物等清理干净；表面必须平整、光滑、坚实、干燥基层含水率必须控制在9％以下。管根、上人孔、女儿墙泛水和排水口周围等细部粘结牢固，密封良好。施工的环境温度应不低于5℃。
1.2、涂刷冷底子油：在基层表面满刷两道冷底子油，涂刷应均匀，不透底。
1.3、铺贴3厚SBS改性沥青防水卷材二道：转角、天沟、上人孔、水落口等处必须先铺贴附加层，宽度≥500mm。横向搭接宽度≥100mm，纵向搭接宽度≥150mm，相邻两幅卷材接缝错开≥1000mm，且两层卷材不得相互垂直铺贴。将改性沥青防水卷材按铺贴长度进行裁剪并卷好备用，操作时将已卷好的卷材，用φ30的管穿入卷心，卷材端头比齐开始铺的起点，点燃汽油喷灯或专用火焰喷枪，加热基层与卷材交接处，喷枪居加热面保持300mm左右的距离，往返喷烤、观察当卷材的沥青刚刚熔化时，手扶管心两端
向前缓缓滚动铺设，要求用力均匀、不窝气，铺设压边宽度应掌握好。
1.4、热熔封边：卷材接缝处用喷枪加热，压合至边缘挤出沥青粘牢。卷材末端收头用橡胶沥青嵌缝油膏嵌固填实。并符合下列规定与要求：
1）火焰加热器加热卷材应均匀，不得过分加热或烧穿卷材；厚度小于3mm的高聚物改性沥青防水卷材，严禁采用热熔法施工。
2）卷材表面热熔后，应立即滚铺卷材，排除卷材下面的空气，并辊压粘结牢固，不得有空鼓、皱折。
3）滚铺卷材时，接缝部位必须溢出沥青热熔胶，并应随即刮封接口使接封缝粘接严密。
4）铺贴后的卷材应平整、顺直，搭接尺寸正确，不得有扭曲。
1.5、注意成品保护，防止人为及机械性破坏，（屋面）蓄水试验合格后才能进行下一道工序的施工。
2、细石混凝土刚性防水层施工
2.1 材料要求
1、采用商品细石混凝土。
2、商品细石混凝土添加剂应符合有关现行国家标准的规定，并应有出厂质量合格证。
3、嵌缝油膏：常用聚氯乙烯胶泥和建筑防水沥青油膏，其质量应符合有关现行国家标准的规定，并有出厂合格证。
2.2 基本规定
1、细石混凝土不得采用火山灰水泥，当采用矿渣硅酸盐水泥时，应采用减少泌水性的措施，混凝土的强度为C20。
2、刚性防水层与立墙及突出屋面结构等交接处，均做柔性密封处理；
3、刚性防水层应设置分格缝，分格缝内嵌填建筑防水沥青油膏。
2.3施工工序
1、工艺流程
清理基层→绑扎钢丝网→设置分格缝木条→浇筑细石混凝土→养护→取出分格缝木条→清缝→嵌缝油膏
2、 操作工艺
（1）防水层构造

防水层厚度不宜小于40mm，混凝土强度等级不应小于C20。
防水层应留置分格缝，一般设在预制屋面板的支承端，屋面转折处，或现浇混凝土屋面板支座处，屋脊及防水层与突出屋面结构的交接处，并应与板缝对齐，每个分格板块以4～9㎡为宜，缝内嵌聚氯乙烯胶泥密封材料。
（2）分格缝设置原则
细石混凝土防水层的分格缝，应设置在变形较大和较宜变形的屋面板的支撑端、屋面转折处、防水与突出屋面结构的交接处，纵横间距不宜大于6m。
（3）粘贴安放分格缝木条
按分格缝的宽度和防水层的厚度加工选用木条。木条应质地坚硬、规格正确，为方便拆除应作成上大下小的楔形。分格缝木条做成上口宽20-40mm，下口宽20mm，高度等于防水层厚度。使用前在水中浸透，涂刷隔离剂。用水泥砂浆将木条固定在弹线位置，要求尺寸、位置准确。
（4）钢丝网片的绑扎
钢丝网片应放在防水层的上部，绑扎钢丝收口应向下弯，不得露出防水层表面，钢丝网片的上层保护层厚度不小于10mm。此外，钢丝网片应在分格缝处断开。
（5）浇筑细石混凝土
屋面防水用细石混凝土的水灰比不应大于0.55，每立方米混凝土水泥最小用量不应大于330kg；含砂率宜为35%～4%；灰砂比应为：1:2～1:2.5。
混凝土应分板块浇筑，浇筑前先刷素水泥浆一遍，再将混凝土倒在板面上铺平，使其厚度一致，用平板振动器振实后，用铁辊筒(长74cm、直径25cm、重50kg)十字交叉地往复滚压5～6遍至密实，表面泛浆，用木抹抹平压实。待混凝土初凝前再进行二遍压浆抹光，最后一遍待水泥收干时进行。
每个分格板块的混凝土必须一次浇筑完成，不得留施工缝。
在混凝土抹压最后一遍时，取出分格木条，所留凹槽用1:2.5～3的水泥砂浆填灌，缝口留15～20mm深作嵌缝用。
（6）养护
细石混凝土终凝后12—14h应进行养护，养护时间不得小于14d，养护初期禁止上人。养护才用洒水湿润，保证细石混凝土处于充分湿润状态。
（7）油膏嵌缝
嵌缝前，清理杂质污垢，然后刷冷底子油，用油膏嵌缝并压密实。

第六章 质量标准
1、防水卷材主控项目
1）地下防水工程所使用的防水材料，应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。合格的品种、规格、性能等应符合现行国家产品标准和设计要求。不合格的材料不得在工程中使用。
2）高聚物改性沥青防水卷材和胶粘剂的规格、性能、配合比必须按设计和有关标准采用，应有合格的出厂证明。
3）卷材防水特殊部位（包括转角、变形缝、穿墙管道等）的细部作法，必须符合设计要求和施工验收规范的规定。
4）防水层严禁有破损和渗漏现象。
5）细石混凝土的原材料及配合比必须符合设计要求。
6）密封材料质量必须符合设计要求，嵌填密实、连续、饱满。粘结牢固，无气泡、开裂、脱落等缺陷。
2、防水卷材一般项目
1）基层应牢固、洁净、平整，不得有空鼓、起砂、松动、脱皮等现象，基层阴阳角应呈圆弧形。
2）改性沥青胶粘剂涂刷应均匀，不得有漏刷、透底和麻点等现象。
3）卷材防水铺附加层的宽度应符合规范要求；分层的接头宽度允许偏差为-10mm，收头应嵌牢固。
4）卷材应粘结牢固密封严密，不得有翘边、皱折和鼓泡等缺陷。
5）细石混凝土防水层应表面平整、压实抹光，不得有裂缝、起壳、起砂等缺陷。
6）细石混凝土分格缝的位置和间距应符合设计要求。
7）细石混凝土防水层表面平整度允许偏差为5mm。
8）密封防水接缝宽度的允许偏差为±10%，接缝深度为宽度的0.5-0.7倍。嵌填的密封材料表面应平滑，缝边应顺直，无凹凸不平现象。
第七章 质量管理点及控制措施
1、已铺贴好的卷材防水层和刷涂完毕防水涂料层，应采取措施进行保护，严禁在防水层上进行施工作业和运输，并及时做防水层的保护层。

2、穿过屋面、墙面防水层出的管位，防水层施工完后不得再有变更和损坏。
3、屋面落水口处，施工中应进行临时塞堵和挡盖，以防落杂物，屋面及时清理，施工完成后将临时封堵、挡盖物及时清除， 保证管内畅通。
4、为避免防水层受到损坏，细石混凝土养护初期不得上人，待强度达到1.2MPa以上，才允许在其上行走，但只允许穿不带钉子的软底鞋。
5、已施工的防水层上不得凿眼打洞或通过屋面运送重物。
6、在细石混凝土防水层上进行其他作业，必须在混凝土达到设计强度的70%后进行，并应采取必要的保护措施。
第八章 应注意的质量问题
1、卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实，接槎损坏、空鼓；施工操作中，应按程序弹标准线，使与卷材规格相符，操作中齐线铺贴，使卷材接搭长边不小于100mm，短边不小于150mm。
2、空鼓：铺贴卷材的基层潮湿，不平整、不洁净、产生基层与卷材间窝气、空鼓；铺设时排气不彻底，窝住空气，也可使卷材间空鼓；当基面较潮湿时，应涂刷湿固化型胶结剂或潮湿界面隔离剂。
3、管根处防水层粘贴不良：清理不洁净、裁剪卷材与根部形状不符、压边不实等造成粘贴不良；施工时，清理应彻底干净，注意操作，将卷材压实，不得有张嘴、翘边、折皱等现象。
4、渗漏：转角、管根、变形缝处不易操作而渗漏。施工时，附加层应仔细操作；保护好接槎卷材，搭接应满足宽度要求，保证特殊部位的施工质量。
5、相容性：所选用基层处理剂、胶结剂、密封材料等配套材料，均应与铺贴的卷材材性相容、匹配。
6、细石混凝土浇筑，应注意次序，宜采取先远后近，先高后低的原则逐格进行施工。运输宜搭设脚手马道，手推胶轮车不得直接在找平层、隔离层和已绑扎好的钢丝网片上行走，混凝土应先倒在铁板上，再用铁锹铺设；如用吊斗浇灌时，倾倒高度不应大于lm，且宜分散倒于屋面上，避免集中。
7、铺混凝土应注意严格控制钢筋网位置，将钢筋网提至上半部，使钢筋网与基层的距离约为防水层厚的三分之二。

8、混凝土从搅拌出料至浇筑完毕的间隔时间不宜超过2h。
9、混凝土压光应在混凝土终凝前进行，抹压时不得在表面洒水、加水泥浆或撒干水泥，以防起皮。
10、刚性防水层施工气温宜为5～35℃，应避免在负温度或烈日曝晒下施工。
第九章 安全文明施工、消防保证措施
1、改性沥青卷材防水层铺贴立面或大坡面时，应采用满贴法并应尽量减少短边搭接，以利粘结牢固和防止卷材下滑。
2、铺贴应注意根据胶粘剂的性能，控制胶粘剂涂刷与卷材铺贴的间隔时间，以免影响粘贴力和粘结的可靠性。
3、采用热熔贴法铺贴卷材，应注意使火焰加热器的喷嘴距卷材面的距离适中；幅宽内加热应均匀，以卷材表面熔融至光亮黑色为度，应防止过分加热或烧穿卷材。
4、浇筑屋面细石混凝土的马道应搭设牢固，铺板不得出现探头板。
5、油膏嵌缝操作人员应穿工作服，戴防护口罩、帆布手套等劳动保护用品。
6、雨天刮五级以上大风时，应停止施工。
