新闻中心土方回填施工方案.doc

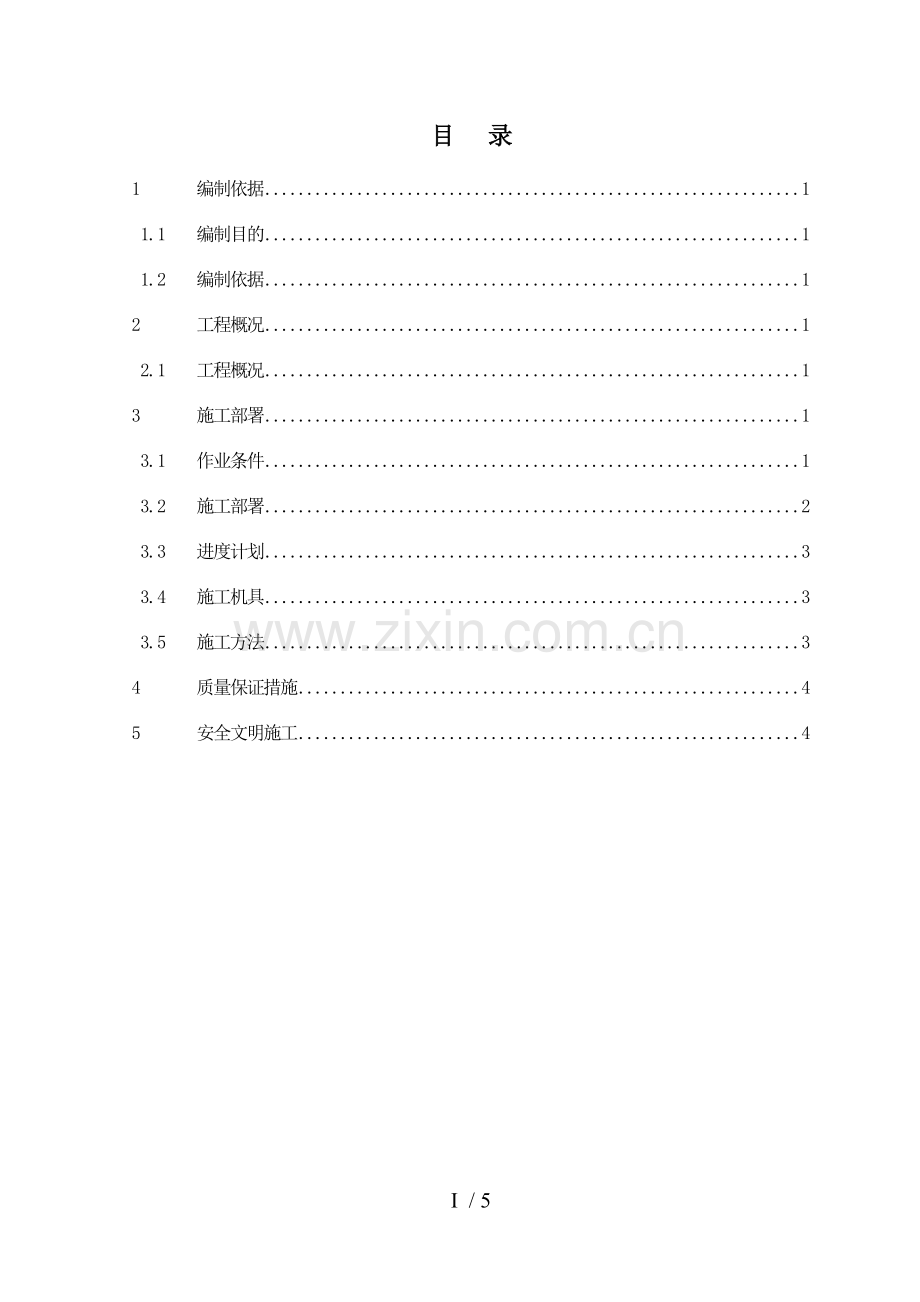

目 录
1 编制依据 1
1.1 编制目的 1
1.2 编制依据 1
2 工程概况 1
2.1 工程概况 1
3 施工部署 1
3.1 作业条件 1
3.2 施工部署 2
3.3 进度计划 3
3.4 施工机具 3
3.5 施工方法 3
4 质量保证措施 4
5 安全文明施工 4
4 / 5
1 编制依据
1.1 编制目的
为现场土方回填施工提供较完整的技术指导文件，便于土方回填施工的质量控制，能优质、快速、高效地完成施工任务，并为监理、业主对工程的施工方法、质量、工程进度等各方面的详细了解提供依据。
1.2 编制依据
中南勘察设计院（湖北）有限责任公司提供的《湖北广电新闻中心演播厅工程勘察报告》；
武汉市建筑设计院提供的《湖北广电新闻中心演播厅工程结构施工图纸》；
国家现行有关技术标准、施工验收规范，工程检验及评定标准及安全规范；
2 工程概况
2.1 工程概况
湖北广电新闻中心演播厅工程位于武昌区公正路与紫沙路交汇处的广电中心院内的东南侧，新闻中心单体工程占地面积1736平方米，总建筑面积9385平方米，地上6层，无地下室，建筑高度为27.8米。本工程结构类型为现浇钢筋混凝土框架结构，结构设计使用年限为50年，抗震设防烈度为6度，防火等级为一级，屋面防水等级为一级。
新闻中心基础结构已按照设计要求施工完毕，根据整体施工部署，土方整体回填至-0.65m标高后，平整、夯实，一层结构梁底模铺设木模板，土方回填厚度为-3m～-5m。
3 施工部署
3.1 作业条件
1、回填前，对扩展基础、框架柱等进行检查验收并办理隐检手续。
2、将基坑内的杂物、积水等清理干净。
3、电梯井、标高为-3.3米集水坑混凝土结构在土方回填前完成。
4、施工过程中，做好水平高程的控制。按规范做到分层碾压夯实。
3.2 施工部署
土方回填作业范围示意图
土方回填区域至基坑放坡上口处。选择1-C轴～1-D轴之间作为进出场道路，采用边铺路边前进的方法，将进出场道路拓宽、延长至1-5轴后，分别向1-A轴和1-G轴两个方向完成土方回填，分层碾压厚度为300mm，逐步后退，直至整个场区土方回填完毕。
3.3 进度计划
回填土采用外部购土方式，购土地点为武昌区晒湖天佑医院还建楼，根据土方运输距离核算，土方回填作业于2011年12月25日晚开始，计划2012年1月5日结束，共历时10天。
3.4 施工机具
铲土机、自卸汽车、挖土机、推土机、翻斗车、蛙式打夯机、手推车、铁锹、5m钢尺、胶皮管、尖、平头铁锹、手推车、铁镐、撬棍、钢尺、小线等。
3.5 施工方法
1、工艺流程
基坑(槽)底地坪上清理→检验土质→分层铺土、耙平→碾压密实→检验密实度→修整找平验收
2、施工方法
a）清理基土：铺设回填土前检验基土土质，清除垃圾、污泥、杂质，并打夯两遍，使表土密实。
b）回填土分层夯实，采用机械压实和夯实两种方式。回填土摊铺虚铺厚度为300mm，应由一端向另一端分段分层铺设，分层压实。大面积推土机碾压采用进退错距法，碾迹搭接宽度应大于10cm。局部柱边等采用打夯机夯实，结构柱四周应均匀填土，防止受力不均，同时采用打夯机夯实柱边时应防止损坏结构柱。夯打遍数不小于3遍。回填土夯实后，压实系数不小于0.94。
填土时不得将土方直接从基坑边倾倒在坑内，应先用木板搭设斜道，斜道口用钢管搭设栏杆，防止小车翻入基坑内。每层填土面应顺长度方向留置排水坡度，并在基坑角部设积水坑。
回填土最上一层完成后，用拉线或用靠尺检查标高和平整度，超高处用铁锹铲平；低洼处应及时补充回填土。
回填土应连续进行施工，尽快完成，施工中应有防雨排水措施，刚打完或未夯实的回填土，如遭受雨淋浸泡，应将积水及松软回填土除去，并补填夯实。
4 质量保证措施
1、施工时，基础达到一定强度后，才能进行回填土的施工，以免对结构基础造成损坏。
2、基础回填土，必须清理到基础底面标高，才能逐层回填。严禁用水浇使土下沉的“水夯法”。
3、土虚铺过厚、夯实不够会造成回填土下沉，而导致地面、散水裂缝甚至下沉。
4、不得用含有杂草、树根的土回填。
5、土方回填完毕后，进行环刀取样，测定回填土的压实度。
6、土方回填质量要求：
项目
序号
项目
允许偏差或允许值（mm）
基坑、基槽
挖方场地平整
地（路）面基层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
2
分层压实系数
设计要求
一般项目
1
回填土料
设计要求
2
分层厚度及含水量
设计要求
3
表面平整度
20
20
30
20
本工程土方回填只针对基坑允许偏差及允许值的检测。
5 安全文明施工
施工现场成立文明施工领导小组，按照现场文明施工管理细则进行布置、实施、检查、考核、评比。对于不符合文明施工要求的地方，限期予以整改。确保本工程在施工期间不影响业主方正常的生活和生产，树立我司良好的企业形象。
严格遵守武汉市环卫、市容、场容管理的有关规定和《现场文明施工管理细则》，加强现场排污及运输车辆的管理。
加强施工现场的环境保护管理，提高施工人员的环境保护意识。
准备足够的抽水设备，应付意外情况的发生，确保万无一失。
进入施工现场一律正确佩戴安全帽，坚持安全生产。
土方回填时操作人员应戴口罩、风镜、手套、套袖等劳动用品，并站在上风作业。
施工机械用电应符合现场施工用电有关规定，必须采用三级配电箱两极保护、使用三相五线制，严禁乱拉乱接；打夯机操作人员，必须戴绝缘手套和穿绝缘鞋，防止漏电伤人。
回填土夯实时一人操作打夯机，一人拖打夯机电缆，避免打夯机夯击电缆。
配备洒水车，对干土洒水或覆盖，防止扬尘。
车辆运输应加以覆盖，防止遗洒。
污泥、污水需经处理后才能排放，建筑垃圾运至指定地点丢弃。
