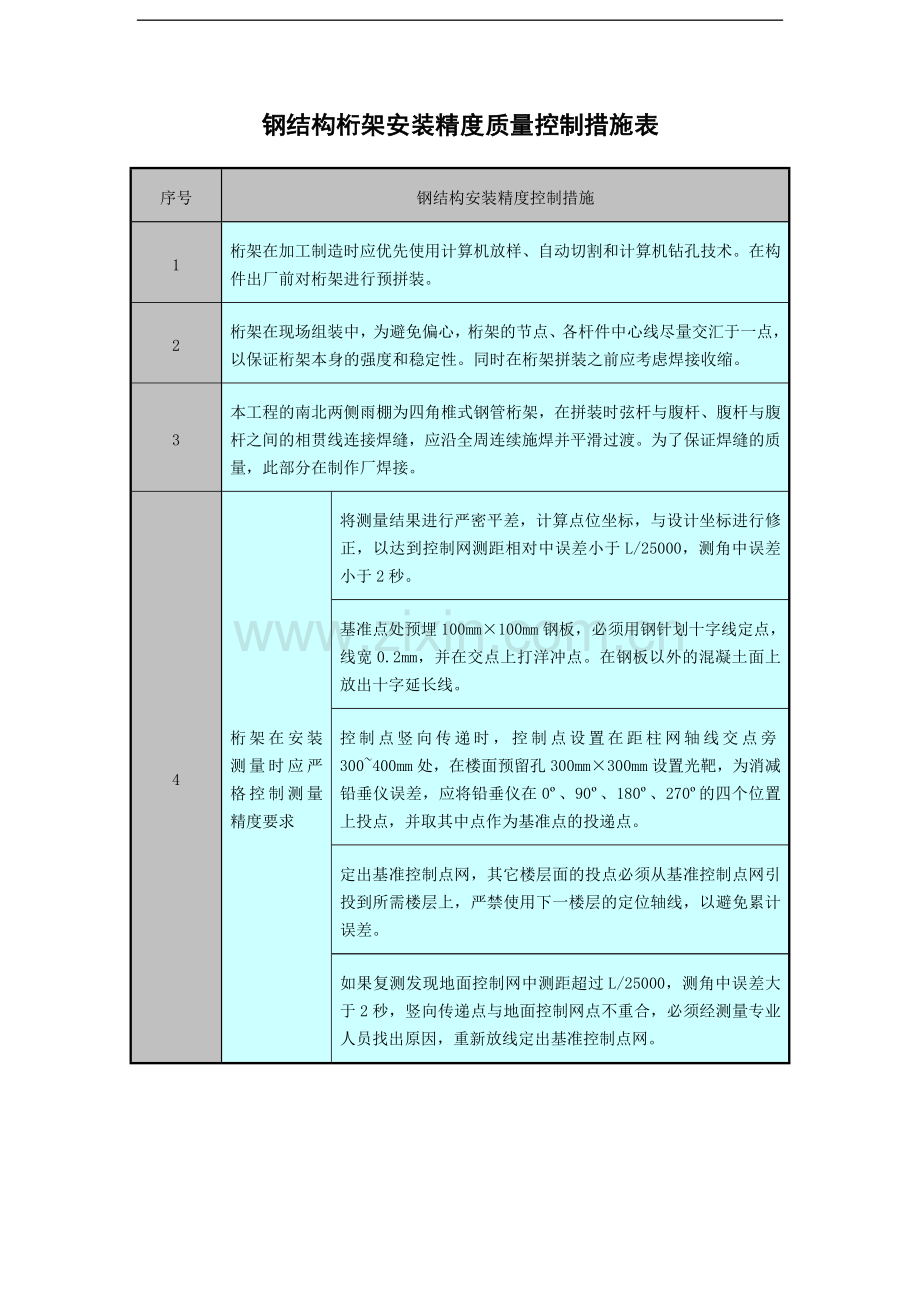

钢结构桁架安装精度质量控制措施表.doc

钢结构桁架安装精度质量控制措施表序号钢结构安装精度控制措施1桁架在加工制造时应优先使用计算机放样、自动切割和计算机钻孔技术。在构件出厂前对桁架进行预拼装。2桁架在现场组装中，为避免偏心，桁架的节点、各杆件中心线尽量交汇于一点，以保证桁架本身的强度和稳定性。同时在桁架拼装之前应考虑焊接收缩。3本工程的南北两侧雨棚为四角椎式钢管桁架，在拼装时弦杆与腹杆、腹杆与腹杆之间的相贯线连接焊缝，应沿全周连续施焊并平滑过渡。为了保证焊缝的质量，此部分在制作厂焊接。4桁架在安装测量时应严格控制测量精度要求将测量结果进行严密平差，计算点位坐标，与设计坐标进行修正，以达到控制网测距相对中误差小于L/25000，测角中误差小于2秒。基准点处预埋100mm100mm钢板，必须用钢针划十字线定点，线宽0.2mm，并在交点上打洋冲点。在钢板以外的混凝土面上放出十字延长线。控制点竖向传递时，控制点设置在距柱网轴线交点旁300400mm处，在楼面预留孔300mm300mm设置光靶，为消减铅垂仪误差，应将铅垂仪在0、90、180、270的四个位置上投点，并取其中点作为基准点的投递点。定出基准控制点网，其它楼层面的投点必须从基准控制点网引投到所需楼层上，严禁使用下一楼层的定位轴线，以避免累计误差。如果复测发现地面控制网中测距超过L/25000，测角中误差大于2秒，竖向传递点与地面控制网点不重合，必须经测量专业人员找出原因，重新放线定出基准控制点网。
