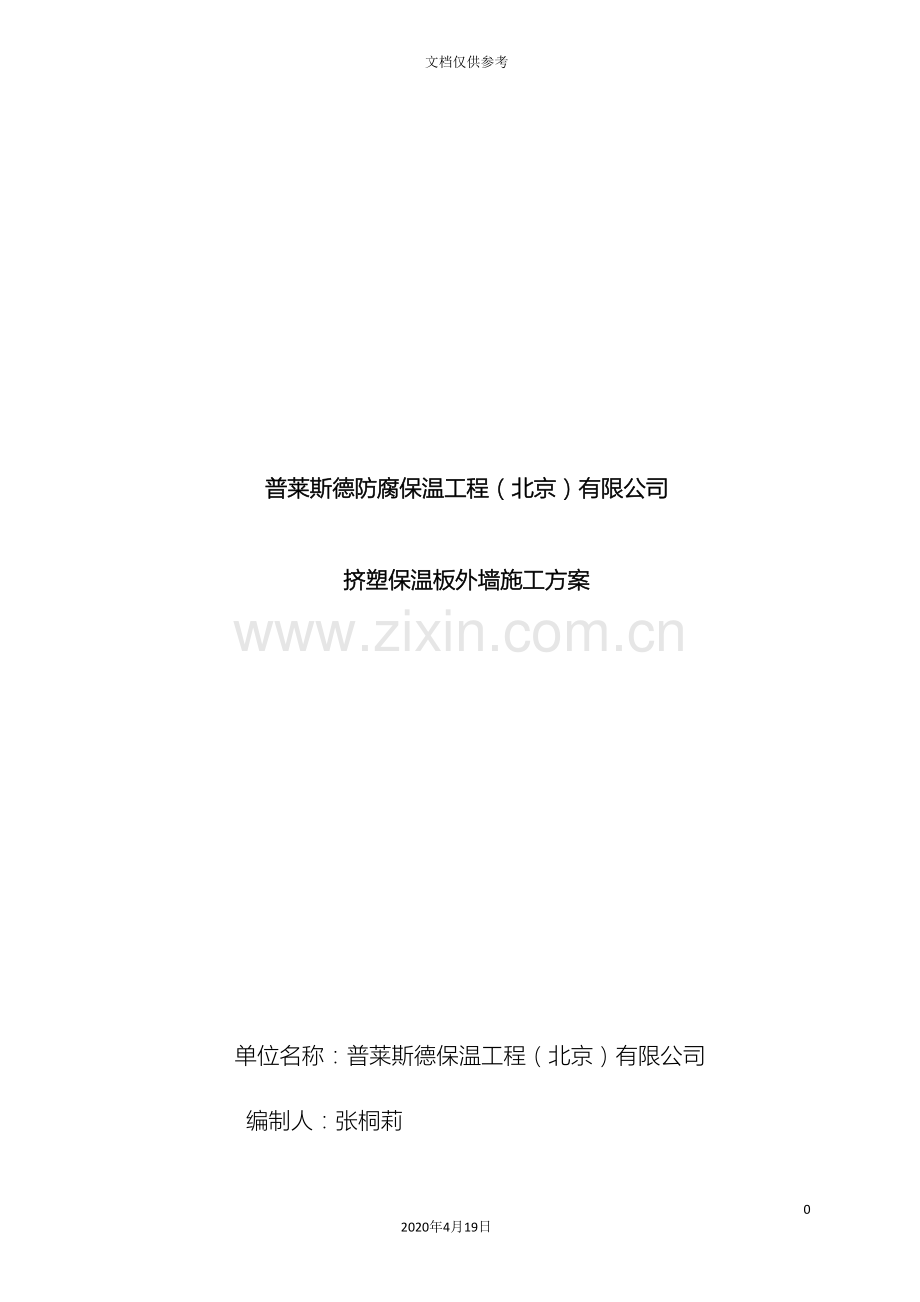

挤塑保温板外墙施工方案

单位名称：普莱斯德保温工程（北京）有限公司
编制人：张桐莉
审核人：杨双阵
批准人：赵洪伟

1. 施工方案编制依据
1.1.规范规程
序 号
名 称
编 号
1
建筑节能工程施工质量验收规范
GB50411-
2
民用建筑工程室内环境污染控制规范
GB50325-
3
建筑工程施工质量验收统一标准
GB50300-
4
建筑装饰装修工程施工质量验收规范
GB50210—
5
建筑安装工程资料管理规程
DB11/T695-
6
北京市建筑工程施工安全操作规程
DBJ01-62-
7
居住建筑节能保温工程施工质量验收规程
DBJ01-97-
8
建筑机械使用安全技术规范
JGJ33-
9
建筑施工安全检查标准
JGJ59-
10
外墙外保温施工技术规程
DB11/T697-
11
外墙外保温用聚合物砂浆质量检验标准
DBJ01-63-
12
88J2-9（墙身-外墙外保温）

1.2.图集
序号
类别
名 称
编 号
1
行业
建筑工程做法
88J系列
1.3.主要法规
类别
名 称
编 号
国家
中华人民共和国建筑法

工程建设标准强制性条文

建设工程质量管理条例

行业
建设工程施工现场管理规定
建设部令1991年第15号
地方
北京市建设工程施工现场环境保护基本标准
91京建施字第126号
2.2.材料要求
2.2.1.挤塑板
挤塑板（XPS）性能指标
序号
项目
单位
指标
1
密度
Kg/m3
≥32
2
导热系数
W/m.K
≤0.030
3
压缩强度
MPa
≥0.25
4
陈化时间
自然条件
d
≥42
5
蒸汽（60℃）
d
≥5
6
吸水率（浸水96h）
%
≤1.5
2.2.2.粘结砂浆
挤塑粘结剂性能指标
序号
项目
单位
指标
1
拉伸粘结强度
（与水泥砂浆试块）
常温常态14d
MPa
≥0.70
2
耐水（浸水48h，放置24h）
≥0.50
3
耐冻融（冻融循环25次）
≥0.50
4
拉伸粘结强度
（与18Kg/ m3挤塑板）
常温常态14d
MPa
≥0.10且挤塑板）破坏
5
耐水（浸水48h，放置24h）
≥0.10且挤塑板）破坏
6
耐冻融（冻融循环25次）
≥0.10且挤塑板）破坏
7
可操作时间
h
≥2
8
抗压强度/抗折强度
-
≤3.0
2.2.3.抗裂砂浆
抗裂砂浆的性能指标
序号
项目
单位
指标
1
可操作时间
h
≥2
2
拉伸粘结强度（常温28 d）
MPa
﹥0.8
3
浸水粘结强度（常温28 d, 浸水7 d）
MPa
﹥0.6
4
抗弯曲性
—
5%弯曲变形无裂纹
5
渗透压力比
%
≥200
6
压折比（抗压强度/抗折强度）
—
≤3
2.2.4.耐碱玻纤网格布
耐碱玻纤网格布性能指标
序号
项目
单位
指标
1
网孔中心距
普通型
㎜
4×4
2
加强型
㎜
6×6
3
单位面积重量
普通型
g/m2
≥160
4
加强型
g/m2
≥500
5
断裂强力（经、纬向）
普通型
N/50㎜
≥1250
6
加强型
N/50㎜
≥3000
7
耐碱强力保留率（经、纬向）
%
≥90
8
涂塑量
g/m2
≥20
2.2.5.钢丝网
热镀锌方孔钢丝网的性能指标
序号
项目
单位
指标
1
工艺
—
热镀锌
2
丝径
mm
0.9
3
网孔大小
mm
12.7×12.7
4
焊点抗拉力
N
>65
5
镀锌层重量
g/m2
122
2.3.工具准备
壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、棕刷、电动搅拌器、冲击钻、抹子、打磨抹子、压子、阴阳角抿子、托线板、2m靠尺等。
2.4作业条件准备
2.4.1. 外墙和外门窗口施工及验收合格。
2.4.2. 操作地点环境温度和基底温度不低于5℃；风力不大于5级，雨天不能施工。
2.4.3. 清除施工基层上的浮灰、疏松物、油污和其它废弃物,局部油污用10%NaOH溶液清洗并用清水冲净；然后在需做保温的混凝土墙面上满刷一遍高强界面剂。
2.施工工艺
2.1. 外墙保温施工工法
2.1.1.外墙以50㎜厚的挤塑板为保温材料，耐碱网格布为增强材料（用专用尼龙胀栓固定于结构墙上），外墙外保温基本构造见下图。
外墙外保温基本构造
外墙
外保温作法
构造示意图
粘结层
保温层
保护层
外饰面
钢筋混凝土墙
①
外墙面刷高强界面剂、5-8㎜厚挤塑板粘结剂
②
50㎜厚的挤塑板
③
耐碱网格布增强外墙外保温罩面剂
④
外墙涂料⑤

2.1.2.施工工艺流程
基层准备 测量、放线 固定角钢托 粘贴挤塑板 挂耐碱网格布 抹面层聚合物抗裂砂浆 涂刷外墙涂料
2.1.2.施工要求
2.1.2.1.结构墙体基面必须清理干净，施工前按国家相关标准全面组织检验墙面平整度和垂直度。超差部分及时上报土建方，对偏差部位应剔凿或修补平整。墙面清理完成后在需做保温的混凝土墙面上满刷一遍高性能界面剂（水胶比为3：1）。
2.1.2.2. 根据图纸要求，在墙面弹出外门窗控制线等，墙的阳角弹好用钢丝吊垂直线，并固定，作为挤塑板粘贴控制线。
2.1.2.3. 粘贴挤塑板
1）挤塑板切割：裁纸刀切割，标准板面尺寸为1200mm×600mm，对角线及板厚误差±2mm，非标准板按实际需要的尺寸加工，尺寸允许偏差为±2mm，大小面垂直。
2）粘结剂配制：将干粉粘结剂直接加水（水：砂浆=1：4）搅拌均匀后静置3分钟，一次配制量以1小时内用完为宜，若使用中有过干现象出现，可适当加水再次搅匀使用。
3）变形缝线两侧及门窗洞口边缘挤塑板侧边粘贴翻包玻纤网格布250mm宽。
4）采用点框粘结法。用粘结剂在挤塑板面四周涂抹一圈粘结剂，宽50mm；板粘结点按间距80mm～100mm，直径150mm(详见下图)，粘贴面积应不小于40%。

点框粘贴示意图
5）抹完粘结剂后，立即将板立起就位粘贴，每层从下起向上粘贴，粘贴时应轻揉、均匀挤压，并随时用2m靠尺和托线板检查垂直平整，板与板间挤紧，碰头缝处不留粘结剂。粘贴挤塑板时应做到上下错缝，每贴完一块板，应及时清除挤出的粘结剂，板间不留间隙，如出现间隙，应用相应宽度的挤塑板条填塞。阳角处相邻的墙面所粘挤塑板应交错连接(详见下图)

挤塑板粘贴拐角示意图
6）挤塑板接缝不平处应用打磨抹子磨平，打磨动作宜为轻柔的圆周运动。磨平后应用刷子将碎屑清理干净。
2.1.2.4. 安装专用尼龙胀栓套管
1）按加固图所示的加固点打眼，然后固定专用尼龙胀栓套管。
2）胀栓规格根据挤塑板的不同设计厚度，采用规格为（f8×100mm）；胀栓要求栓尖全部打入基材5cm左右，每平米4个左右。(见下图)

锚固点示意图
2.1.2.5.挂镀锌钢丝加强网
门窗洞口如不靠膨胀缝，沿45度角方向各加一层400mm × 200mm网格布进行加强，加强部位于大面网下面(详见下图)

门窗洞口粘贴示意图
2.1.2.6.铺挂镀锌钢丝网
1）钢丝网要求搭接不小于100㎜。
2）钢丝网应铺设应平整，不得皱折、翘曲；
2.1.2.7.固定镀锌钢丝网
按尼龙胀栓套管，然后用配套的胀管螺丝固定镀锌钢丝网。
2.1.2.8.抹面层聚合物砂浆
1）聚合物抗裂砂浆配制
聚合物抗裂砂浆须用砂浆搅拌机进行搅拌。配制时，先将适量的水倒入砂浆搅拌机中，接着加入干粉料，开启搅拌机，观察料浆的稠度，料浆过稠时适当加水、过稀时适当加干粉料，至合适稠度（约65~75mm，以稍稠为宜）后停止加粉料，再搅拌约2min后暂停搅拌，将搅拌机边缘及搅拌叶片上粘的干粉料刮入搅拌机中，然后再搅拌2~3min即可使用。配合比为（砂浆：水 »4：1）
一次配料量不宜过多；搅拌好的料浆宜在2小时内用完。放置时间过长以至变干的料浆不得再加水搅拌使用。
2）抹面层聚合物砂浆
搅拌好的料浆抹于已挂好钢丝网面上，抹灰厚度约在8mm左右。抹灰层总厚度应不超过10mm，不得过厚。
注意：抹灰过程中，应边抹边收光，其间隔不得过长，否则易拉出裂缝。
2.2. 外墙保温施工工法（涂料饰面）
2.2.1. 二层以上外墙以50㎜厚的挤塑板为保温材料，耐碱玻纤网格布为增强材料（用专用尼龙胀栓固定于结构墙上），外墙外保温基本构造见下图。
外墙外保温基本构造
外墙
外保温作法
构造示意图
粘结层
保温层
保护层
外饰面
钢筋混凝土墙
①
外墙面刷高强界面剂、5-8㎜厚挤塑板粘结剂
②
50㎜厚的挤塑板
③
约3-5mm厚罩面砂浆（内含增强用耐碱型玻纤网格布）
④
涂料
⑤

2.2.2.施工工艺流程
基层准备 测量、放线 粘贴翻包玻纤网格布 粘贴挤塑板 固定专用尼龙胀栓 打磨、修理、隐检 底层聚合物砂浆 贴玻纤网格布压入砂浆 抹面层聚合物抗裂砂浆 涂料施工
5.2.2.施工要求
5.2.2.1.结构墙体基面必须清理干净，施工前按国家相关标准全面组织检验墙面平整度和垂直度。超差部分及时上报土建方，对偏差部位应剔凿或修补平整。墙面清理完成后在需做保温的混凝土墙面上满刷一遍高性能界面剂（水胶比为3：1）。
2.2.2.2. 根据图纸要求，在墙面弹出外门窗控制线等，墙的阳角弹好用钢丝吊垂直线，并固定，作为挤塑板粘贴控制线。
2.2.2.4. 粘贴挤塑板
1）挤塑板切割：裁纸刀切割，标准板面尺寸为1200mm×600mm，对角线及板厚误差±2mm，非标准板按实际需要的尺寸加工，尺寸允许偏差为±2mm，大小面垂直。
2）粘结剂配制：将干粉粘结剂直接加水（水：砂浆=1：4）搅拌均匀后静置3分钟，一次配制量以1小时内用完为宜，若使用中有过干现象出现，可适当加水再次搅匀使用。
3）变形缝线两侧及门窗洞口边缘挤塑板侧边粘贴翻包玻纤网格布250mm宽。
4）采用点框粘结法。用粘结剂在挤塑板面四周涂抹一圈粘结剂，宽50mm；板粘结点按间距80mm～100mm，直径100mm(详见下图)，粘贴面积应不小于40%。

点框粘贴示意图
5）抹完粘结剂后，立即将板立起就位粘贴，每层从下起向上粘贴，粘贴时应轻揉、均匀挤压，并随时用2m靠尺和托线板检查垂直平整，板与板间挤紧，碰头缝处不留粘结剂。粘贴挤塑板时应做到上下错缝，每贴完一块板，应及时清除挤出的粘结剂，板间不留间隙，如出现间隙，应用相应宽度的挤塑板条填塞。阳角处相邻的墙面所粘挤塑板应交错连接(详见下图)

挤塑板粘贴拐角示意图
6）挤塑板接缝不平处应用打磨抹子磨平，打磨动作宜为轻柔的圆周运动。磨平后应用刷子将碎屑清理干净。
5.1.2.5. 安装专用尼龙胀栓套管
1）按加固图所示的加固点打眼，然后固定专用尼龙胀栓套管。
2）胀栓规格根据挤塑板的不同设计厚度，采用规格为（f8×100mm）；胀栓要求栓尖全部打入基材5cm左右，六层以下每平米4个左右，6-11层每平米7个锚固点，12层以上每平米8个锚固点。(见下图)

锚固点示意图
2.1.2.6.抹底层聚合物砂浆
搅拌好的料浆挤塑板面上，一次抹灰厚度约在2mm左右。同时压入翻包及增强玻纤网格布
2.1.2.7. 贴网格布
1）门窗洞口如不靠膨胀缝，沿45度角方向各加一层400mm × 200mm镀锌网进行加强，加强部位于大面网下面(详见下图)

门窗洞口粘贴示意图
2）将大面网格布沿水平方向绷平，用抹子由中间向上、下两边将网格布抹平，将其压入底层抹面砂浆，网格布左右搭接宽度不小于100mm，上、下搭接宽度不小于80mm，不得使网格布皱褶、翘边。
3）阴角及窗口作法详见下图

2.1.2.8. 抹罩面砂浆防护面层
1）抹面层弹性聚合物砂浆，抹灰厚度以盖住网格布为准，约1~2mm，罩面砂浆总厚度约为5mm。
2）罩面防护砂浆施工完成后，待面层砂浆干燥后方可进行下道工序。
3.试验
3.1.保温板
1）复试项目
保温材料的导热系数、密度、抗压强度或压缩强度。
2）取样
以同一家生产、同一规格产品、同一批次进场，每350m3为一批，不足350m3亦为一批。当单位工程建筑面积在 0 m2为以下时各抽查不少于3次；当单位工程建筑面积在 0 m2为以上时各抽查不少于6次。
3.2.粘接砂浆
1）复试项目：粘接强度。
2）取样
每20t为一批，不足20t亦为一批。
3.3.玻璃网格布
1）复试项目：增强网的力学性能、抗腐蚀性能。
2）取样：每4000m2为一批，不足4000m2亦为一批
4.质量标准
4.1. 保证项目
4.1.1.挤塑板、网格布的规格和各项技术指标，粘结干粉、罩面干粉的配制原料的质量，必须符合本规程及有关标准的要求。
检验方法：检查出厂合格证和检测报告。
4.1.2.挤塑板必须与墙面粘结牢固，无松动和虚粘现象。
检查数量：按楼每20m长抽查一处(每处3延米长)，但不小于3处，检查方法，观察和用手推拉检查。
4.1.3 .罩面砂浆与挤塑板必须粘结牢固，无脱层、空鼓，面层无爆灰和裂缝。
检查数量：同4.1.2。
检查方法：用小锤轻击和观察检查。
4.2 基本项目
4.2.1 每块挤塑板与墙面的总粘结面积，不得小于40%,贴砖墙面不的少于50%。
检查数量：按每楼抽查三处，每处检查不小于2块。
检查方法：尺量检查取其平均值。
注：检查应在粘结剂凝结前进行。
4.2.2 挤塑板碰头缝处不抹粘结剂。
检查数量：同4.2.1。
检查方法：观察检查。
4.2.3 网格布铺设压贴密实，不应有空鼓、皱折、翘曲、外露等现象，搭接宽度左右不得小于100mm，上下不得小于80mm。
检查数量：同4.2.1。
检查方法：观察及尺量检查。
4.2.4 聚合物水泥砂浆保护层总厚度不宜大于5mm，加强部位不宜大于7mm。
检查数量：同4.2.1。
检查方法：尺量检查。
注：检查应在砂浆凝结前进行。
4.3 允许偏差项目
4.3.1 挤塑板粘贴允许误差应符合下表的规定。
挤塑板安装的允许偏差及检查方法
项次
项 目
允许偏差(mm)
检 查 方 法
1
表面平整
3
用2m靠尺和楔形塞尺检查
2
垂直度
每层
3
用2m托线板检查
全高
H/1000且不大于20
用经纬仪或吊线和尺量检查
3
阴阳角垂直
3
用2m托线板检查
4
阴阳角方正
3
用200mm方尺检查
5
接缝高差
1.5
用直尺和楔形塞尺检查
注：h为墙全高；检查数量：同7.2.1。
4.3.2 保温墙面层执行国家《建筑装饰装修工程施工质量验收规范》GB50210- 中“一般抹灰工程”的下表规定。
一般抹灰质量的允许偏差
项次
项 目
允许偏差(mm)
检 查 方 法
1
表面平整
4
用2m靠尺和楔形塞尺检查
2
立面垂直度
4
用2m托线板检查
3
阴阳角垂直
4
用2m托线板检查
4
阴阳角方正
4
用200mm方尺检查
5 .质量保证措施
5.1、本工程质量目标设计：建筑长城杯
5.2、严格遵守《建筑工程施工技术规程》、《建筑工程质量检验与评定标准》。
5.3、资料管理执行北京市建委下发的文件及甲方对各种文件管理制度，本工程为监理制，严格按照监理程序办事，对每道工序进行检查验收，做到资料齐全无误。
5.4、建立健全质量保证体系，严格把关克服质量通病，质保体系内部执行三检制，既自检、互检、交接检制度。合格后报甲方及监理工程师验收。
6.成品保护措施
6.1。施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。
6.2对抹完聚合物水泥砂浆的保温墙体，不得随意开凿孔洞，如确实需要，应在聚合物水泥砂浆达到设计强度后方可进行，安装物件后周围应恢复原状。
6.3、应防止重物撞击墙面，不能污染损坏外窗及做完的饰面层。
6.4、已完成的施工成品应做好保护，防止其它工序对成品的污染和损坏。
6.5、室内施工时，不准从内向外倾倒垃圾，严防污染外墙饰面面层。
7.其它注意事项
7.1.各种材料应分类存放并挂牌标明材料名称，不得用错。
7.2.暑天施工时，若砂浆凝结过快，应适应安排不同作业面的作业时间，尽量避开日光爆晒时段。
7.3.风力大于5级或雨天不宜施工，同时应对尚未达到一定强度的保温层面实施保护措施。如用塑料薄膜覆盖等措施。
7.4.钢丝网、网格布裁剪应尽量顺经纬线进行。
7.5.拌制粘接剂和聚合物砂浆宜用电动搅拌器，用毕清理干净。
7.6.应严格遵守有关安全操作规程，实现安全生产和文明施工。
8.安全及文明施工措施
11.1.工程施工人员基本安全操作规定
1）工程施工前应进行安全技术交底，逐级进行安全教育，落实所有安全技术措施和个人防护用品，未落实不得进行施工。
2）工作人员进入施工现场必须戴好安全帽，系好下颌带。
3）施工人员不准穿带钉靴、硬底靴。
4）施工人员不准酒后上岗、不准带病作业。
5）高空作业人员必须系好安全带，恐高症、高血压者不得高空作业。
6）非电工不得私自乱接乱动电线及带电机具。
7）脚手板搭设不得有探头板，脚手板上材料堆放不得超过板的允许荷载。
8）做到不伤害自己、不伤害她人、不被她人伤害。
89.2. 高空作业人员安全操作规定
1）高空作业中的安全标志、工具、仪表、电器设施和各种设备，必须在施工前加以检查，确认其完好方能投入施工。
2）攀登和悬空高处作业人员以及搭设高处作业安全设施的人员，必须经过专业技术培训及专业考试合格，持证上岗并定期进行体格检查。
3）施工中对高处作业的安全技术措施发现有缺陷和隐患时，必须及时解决，危及个人安全时，必须停止作业。
4）施工作业现场所有可能坠落的物件，应一律先行撤除或加以固定。
5）高空作业中所用物料均应堆放平稳。
6）作业人员应从检定的通道上下，不得在阳台之间等非规定通道进行攀登，也不得任意利用吊车臂架等施工设备进行攀登；上下梯子时，必须面向梯子，且不得手持器物。
7）悬空作业处应有牢靠的立足处，并必须视具体情况，配置防护拦网、栏杆或其它安全设施。
8）悬空作业所用的索具、脚手板、平台等设施，均需经过技术鉴定或检证方可使用。
9）进行各项窗口作业时，操作人员的重心应位于室内，不得在窗台上站立，必要时应系好安全带进行操作。
10）特殊情况下如无可靠的安全设施，必须系好安全带并扣好保险钩，或架设安全网。
8.3.用电操作规定
1）电气设备的金属外壳采用接地或接零保护。
⑴ 接地保护：中性点不接地系统中的电气设备应采用接地保护。接地保护应接至地网上，接地网的接地电阻不宜超过4Ω（在高土壤电阻率地区，应遵照当地供电部门的规定）；
⑵ 接零保护：中性点直接接地系统中的电气设备应采用接零保护。
2）在同一供电系统中，不得将一部分设备接地，而将令一部分电气设备接零。
3）低压供电线路的干线和分支的终端，以及沿线每隔1Km处的零线应重接地，总配电盘及区域配电箱的零线和起重机轨道，均应重复接地，其接地电阻不应超过10Ω。
4）电气设备每个接地点应以单独的接地线与接地干线相连接，严禁在一个接地线中串接几个接地点。
5）在低压线路装置中，严禁利用大地作零线供电。不得借用机械本身金属结构作工作零线。
6）保护零线上不得串接（串联）熔断器或断路设备。
7）电气设备必须由专职电工（取得当地供电部门颁发的电工合格证）或在其指导下进行安装、维护和检修工作。
8）严禁带电作业或采用预约停送电时间的方式进行电气检修。检修电气设备前必须切断电源并在电源开关挂“禁止合闸有人工作”的警告牌。警告牌的挂、取应有专人负责。
9）电气装置遇到跳闸时，不得强行合闸。应查明原因，排除故障后再行合闸。
10）各种电闸箱内应保持清洁，不得存放任何东西，并配备安全锁。非本岗位作业人员不得擅自开箱合闸。工作完毕后，应切断电源，锁好电闸箱。
11）电动吊篮的额定工作电压必须与电源电压等级相符。
12）电动吊篮必须做好定期检查工作，确保运行正常。保护整定值不得随意更动。
13）发生人身触电时，应立即切断电源，然后对触电者作紧急救护。严禁在未切断电源之前与触电者接触。
14）临时电源和携带式手持电动工具或在高温施工地区使用的电气设备，应装设触（漏）电保护装置，保护装置应完整无损、动作灵敏。使用前必须按“试验”按扭，合格后方可投入运行。
15）低压电气设备和器材的绝缘电阻不得低于0.5mΩ。
16）施工现场的各种配电箱必须有防雨设施，门、锁齐全。配电箱底边离地不得小于1.5m。
17）电动机械必须一机一闸控制。电源控制开关应设在机械设备附近处。
18）移动式机械的电源导线（或临时电源）必须采用绝缘良好的橡皮护套铜芯软电缆（俗称橡皮软线）其中必须有一根专用的接地（接零）线。电源导线不得直接绑扎在金属架上。
19）移动式照明的电源的导线应采用橡皮铜芯软电缆，绝缘良好并不得有接头。灯具高度离地不得低于2.5m。
8.4.文明施工环保要求
1）每天干完活后，将材料堆码整齐，工作现场清理干净，做到活完、料净、脚下清；电器设备及工具及时回收入库，
2）施工过程中的相关人员必须做到施工完成但没有交验部位的垃圾清理工作，保持现场卫生整洁。
3）本公司进入现场各种运输车辆严格管理，不超载、不遗洒、不扬尘，文明驾驶，遵守交通法规。
8.5.施工管理组织
工地负责人：韩全生 石景乐
