重庆市某住宅施工测量专项方案.doc

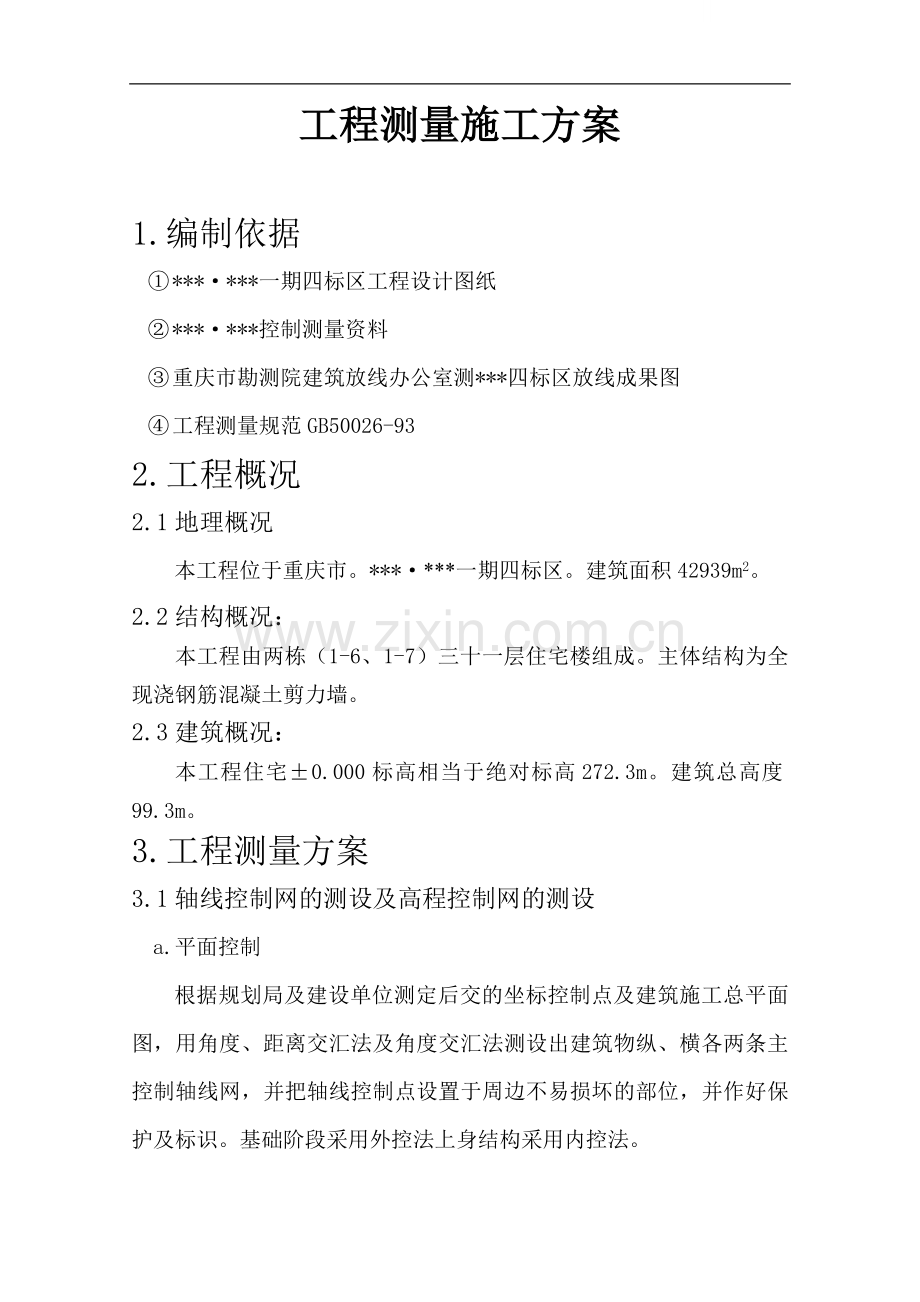

工程测量施工方案

1.编制依据
① ***·***一期四标区工程设计图纸
② ***·***控制测量资料
③ 重庆市勘测院建筑放线办公室测***四标区放线成果图
④ 工程测量规范GB50026-93
2.工程概况
2.1地理概况
本工程位于重庆市。***·***一期四标区。建筑面积42939m2。
2.2结构概况：
本工程由两栋（1-6、1-7）三十一层住宅楼组成。主体结构为全现浇钢筋混凝土剪力墙。
2.3建筑概况：
本工程住宅±0.000标高相当于绝对标高272.3m。建筑总高度99.3m。
3.工程测量方案
3.1轴线控制网的测设及高程控制网的测设
a.平面控制
根据规划局及建设单位测定后交的坐标控制点及建筑施工总平面图，用角度、距离交汇法及角度交汇法测设出建筑物纵、横各两条主控制轴线网，并把轴线控制点设置于周边不易损坏的部位，并作好保护及标识。基础阶段采用外控法上身结构采用内控法。

b.标高测设
根据建设单位提供的***·***控制测量资料中高程控制布点图及施工现场条件，在建筑物周围设4个永久水准点，用于建筑的高程控制及变形测量。
3.2原始数据的了解及检验
3.2.1定位坐标点的检核
市规划局及建设单位测定后在施工现场定的坐标点:
F座为(A/24)A(71224.053，60748.348)；(V/26)B（71243.623，60760.995）；（U/2）C（71254.982，60736498）三点为原始控制点作为测设F座主控制网的基准点。
G座为（A/24）A（71213.360，60795.274）；（U/2）B（71239.051，60774.371）；（A/4）C（71216.121，60774.456）三点为原始控制点作为测设G座主控制网的基准点。
分别对F、G座原始控制点A、B、C进行检核，采用角度、距离复核，符合规范要求，其检验方法如下：
①F座：将仪器安置于A点，校平对中，后视B点，旋转照准部前视C点，测得角度∠CAB，将仪器安置于B点，校平对中，后视C点，旋转照准部前视A点测得角度∠ABC，将仪器安置于C点，校平对中，后视A点，旋转照准部前视B点，测得角度∠BCA，测得测角误差<5″，角度闭合差<20″，符合规范要求。
用钢尺量A至B，B至C，C至A的距离，测得距离误差<1/20000，符合规范要求。

②G座：将仪器安置于C点，校平对中，后视A点，旋转照准部前视B点，测得角度∠BCA，将仪器安置于A点，校平对中，后视B点，旋转照准部前视C点测得角度∠CAB，将仪器安置于B点，校平对中，后视C点，旋转照准部前视A点，测得角度∠ABC，测得测角误差<5″，角度闭合差<20″，符合规范要求。
用钢尺量C至A，A至B，B至C的距离，测得距离误差<1/20000，符合规范要求。
3.2.2高程控制的检核
根据***.北城天街平面高程控制布点图中的高程成果点，TJG-1（296.445）、TJG-2（287.784）、TJG（276.493）做为施工区域内的高程控制的起算点，用水平仪对已知两点TJG-2、TJG-3对已知点TJG-1进行闭合施测复核测得高程中误差<1mm，符合规范要求。
3.3平面控制网的建立及测量
3.3.1基础阶段平面主控制网的建立及测量（采用外控法）详附图一
⑴F座主控制线网的建立及测量
① 以规划局及建设单位测定后交的（A/24）A点，（V/26）B点，（U/2）C点为F座主控制轴网建设及测量的原始控制基准点。
② 用角度、距离交汇法测设主控制轴网上M1、M5、M6三点。
a仪器置于A点，校平对中，后视M4（规划局交点A/1）点，倒置望远镜得方向线AM1′，从A点量3900得M1点。
b仪器置于B点，校平对中，后视C点，盘左盘右测角 106°56′14″得BM2′方向线，从B点量距3448得M2点。

c仪器置于C点，校平对中，后视B点，同上法测角 111°59′14″得CM3′方向线，从C点量距3992得M3点。
d M1、M2、M3、M4组成F座外控轴线控制网，因M4、M3、M2不通视，无法校核，故从A点向AM4线量21000得M5点（A/4），在M5置仪器测角90度与M2、M3线相交得M6点（X/4），另建立M1、M5、M6为F座轴线控制网。
e对M1、M5、M6三边各点复测，角度中误差<5″，角度闭合差 <20″，距离误差<1/20000，满足规范要求，故M1、M5、M6三点为F座主控制网，并对M1、M2、M3、M4四点及其延长线埋设半永久性控制点，作好标记加以保护。
⑵G座主控制网的建立及测量
①以规划局及建设单位测量后交的（A/24）A点，（U/2）B点，（A/4）C点三点为G座主控制轴网建设及测量的原始控制基准点。
②用角度、距离交汇法测设主控制轴网上D1、D2、D3、D4四点。
a仪器置于C点，校平对中，前视A点，并从A点在CA延长线上量距3400得D2点，倒转望远镜，盘左盘右在AC两延长线上取中，从C点量4600得D1点。后视A点，盘左盘右测角46°10′12″得方向线CD′。
b仪器置于A点，校平对中，后视B点，同上法测角 54°18′31″得方向线CD′，相交测出D3点。
c仪器置于B点，校平对中，后视A点，同上法测得方向线 BD′、BD″取中，从B点量距3089测出D4点。

d 对D1、D2、D3、D4复测90度角，角度中误差<5″，角度闭合差<20″，距离误差<1/20000，满足规范要求，故D1、D2、D3、D4四点为G座外控主控制网，并在各点及其延长线埋设半永久性控制点，作好标记加以保护。
3.3.2主体结构平面主控制网的建立及测量（采用内控法）详附图二。
利用外控的控制轴线测设于第一层层面上，测放出设计的内部控制网。经校检验收符合规范规定的误差要求后，在设计控制网的控制线交点上预埋-2×100×100的钢板（或在浇筑好的混凝土面上打膨胀螺栓），用钢针在其上刻画出十字线作为主体结构层面轴线传递的控制点。
基点周围严禁堆放杂物，向上各层在相应位置留出预留洞 （15cm×15cm）。
⑴F座主控制网的建立及测量
以F座外控的M1、M2、M3、M4四点组成的控制网为基准控制网，用经纬仪测设于-4.5m楼面上，引测放出F座的1轴线、28轴线A轴线、X轴线。根据1轴28轴，A轴X轴测放出1/7轴（为7轴向9轴方向平移500mm），1/20轴（为21轴向20轴方向平移500mm），1/C轴（为C轴向D轴方向平移2000mm），R´轴（为S轴向R轴方向平移1200mm），在-4.5m楼面上建立1/7轴、1/20轴、1/C轴、R´轴内部控制网，控制网的交点分别为F1、F2、F3、F4，对F1、F2、F3、F4用角度、距离进行闭合复核，角度中误差<5″，角度闭合差<20″，距离误差<1/20000，满足规范要求，并对F1、F2、F3、F4四点及其延长线埋设半永久性控制点，
作好标记加以保护。
⑵G座主控制网的建立及测量
以G座外控的D1、D2、D3、D4四点组成的控制网为基准控制网，用经纬仪测设于±0.000m楼面上，引测放出G座的1轴线、27轴线、A轴线、X轴线。根据1轴27轴，A轴X轴测放出1/7轴（为7轴向9轴方向平移500mm），1/20轴（为21轴向20轴方向平移500mm），1/C轴（为C轴向D轴方向平移2000mm），R´轴（为S轴向R轴方向平移1200mm），在±0.000m层面上建立1/7轴、1/20轴、1/C轴、R´轴内部控制网，控制网的交点分别为G1、G2、G3、G4，对G1、G2、G3、G4用角度、距离进行闭合复核，角度中误差<5″，角度闭合差<20″，距离误差<1/20000，满足规范要求，并对G1、G2、G3、G4四点及其延长线埋设半永久性控制点，作好标记加以保护。
3.4高程控制网的建立及测设
根据规划局及建设单位提供的已知高程水准点TJG-1（296.445）,采用环线闭合水准测量的方法,在现场引测了TJG-1-1、TJG-1-2、TJG-1-3、TJG-1-4水准点作为施工现场及建筑物的高程控制网，详附图三。
3.5±0.000米以下轴线的投测方法及高程传递
3.5.1轴线投测方法
① 根据轴线控制网的控制桩，将J2经纬仪架设在控制桩上，对中整平后，后视同一轴线控制桩，将控制轴线网测设于施工平面层上，并将轴线点，投测坑底护壁上，并检查交角是否成90度或180度，经校核无误后，将备纵、横轴线及细部线按图纸设计间距测放到坑底，各个桩孔承台护圈上，并弹墨线或用红油漆标明作为桩基工程和钢筋、模板工程的施工及检查的依据。
② 钢尺丈量需加尺寸、温度、高差的三项更改，丈量结果相对中误差. △D往△D返
K= <=1/20000
△平均往
③ 也可采用激光经纬仪，将轴线投测到坑底按纵、横轴线方向，按图纸要求进行投放工作。
3.5.2高程传递测设方法
① 在引测标高到坑内前，先用水准仪检查永久性点准确无误后，利用两台水准仪（基坑上及基坑下各一台）及50m钢卷尺一把，把建筑物的设计高程测设于基坑侧壁稳定岩壁上，并用红油漆进行标识，加以保护。
② 工程需要抄平时，先检核，传递下来的点之高程，其误差<3mm时，取其平均值，引测水平线。
③ 根据坑壁水平线固定点，利用水准仪将承台控制标高引测到桩孔承台护圈内侧壁上，并用红油漆进行标识，用于桩孔底标高及承台标高的控制点。
3.5.3施工放样技术要求如下表：

建筑物特征
起始与施工测定高程中误差（mm）
在测站上测定高差中误差（mm）
轴线间误差不超过（mm）
钢筋混凝土
6
1
2
3.6±0.000米以上轴线的投测方法及高程传递

3.6.1轴线投测方法
① 在控制点上架设激光垂准仪，调节三爪基座的脚螺旋，使基座上的圆水泡居中，垂准仪调校到垂直状态，开启激光，按上、下出光选择键施工层洞口接收靶上出现一个红色激光束点，通过无线电对讲机调校可见光斑直径达到最佳状态时，通知观测人员逆时针旋转经纬仪，在接收靶处就可以见到一个同心圆（光环），取圆环上四个圆心角相差90度的点，相对两个点分别连接所得交点，即得作为投测点的圆心点，并把接收靶固定，以同样的方法投测其余三点，使平面上的四个点形成一个闭合网，详上附图四。
② 投测至施工层的控制轴线必须进行校核闭合，方能进行细部轴线引测。
③ 竖向施工中，柱、墙模拆除后，均应把轴线及建筑（或结构）500mm标高线测放于柱或墙侧面，作为下道工序质量控制依据。
④ 竖向传递轴线点中误差<4mm。
3.6.2高程传递
① 在第一层的柱子和平台浇筑好后，从柱子下面的已有标高点（通常是500mm）向上用钢尺沿柱身量距（3个点），当传递高度超过钢尺长度时，应另设一道标高起始线，钢尺丈量必须加拉力、尺长、温度三差改正。从首层传递上来的三个标高点，当较差小于3mm时，以其平均点引测水平线。
② 抄平时，应尽量将水准仪安置在测点范围的中心位置，并进行一次精密定平，水平线标高的允许误差为±3mm。
③ 标高允许误差表：
高度（m）
允许误差（mm）
每层
3
H≤30m
5
30<H≤60m
8
60<H≤100
10
3.6.3各施工层轴线及细部尺寸的检查
① 当各施工层的轴线及细部放样完毕后，要进行自检、自查、互检、互查合格后，质检技术部门进行复核，重要部位由监理工程师和技术负责人参加验收，合格后再进行下一工序施工。
② 每4层对轴线、标高向监理报验复核。
3.7沉降观测
3.7.1沉降基准点的埋设
根据中华人民共和国国家标准《工程测量规范》（GB50026-93）的有关沉降基准点埋设规定。
3.7.2沉降基准点布设原则
沉降基准点必须坚固稳定且便于长期保存；沉降基准点的数目每栋应不少于三个，以便进行相互检查和保证沉降观测成果的正确性；沉降基准点与观测点的距离不宜太远，以保证观测精度；沉降基准点须埋设在建筑物的压力传播范围以外，以保证沉降基准点的稳定。
本工程拟在各栋的4个大角变形区以外设三个点，按国家二等标准测量要求施测，每站高差中误差±0.3mm，闭合差±0.6mm×n0。5
3.7.3沉降基准点的埋设方法
基点埋设参照《工程测量规范》及有关变形观测基点埋设标准进
行。
3.7.4沉降观测点的布设
根据中华人民共和国国家标准《工程测量规范》（GB50026-93）的有关沉降观测点埋设规定进行沉降观测点的埋设。
变形观测点是直接反映建筑物变形的参照点，应与变形体固结为一体，布设在能敏感反映变形的位置。
沉降观测点采用内藏式，用Ф32电锤在设计位置打孔，将直径28mm预埋件放入孔内，周围用环氧树脂填充牢固，观测时将活动标志旋紧，测毕取出活动标志旋紧保护盖，即不影响原有建筑物外观又起到保护标志的作用。
3.7.5沉降观测
根据中华人民共和国国家标准《工程测量规范》（GB50026-93）的有关沉降观测的规定，按二等水准测量作业要求进行。
仪器采用江苏靖江产的自动安平精密水准仪（HDS#）配合铟钢数码条形尺作业，采用相同路线和观测方法，使用同一仪器和设备，并要固定观测人员，在基本相同的环境和条件下工作。
3.7.6观测周期及期限
沉降观测周期按每加一层荷载完成后观测一次，直至封顶，封顶后每月观测一次直至竣工。
出现不均沉降时，根据情况增加观测次数。
结构封顶至工程竣工沉降周期应符合下列要求：
均匀沉降且连续三个月内平均沉降量不超过1mm时，每三个月观测一次。
连续二次每三个月平均沉降量不超过2mm时，每六个 月观测一次。
外界发生剧烈变化时应及时观测；封顶后应每六个月 观测一次，直钢筋弯曲机使用安全要求
1. 工作台和弯曲机台面要保持水平，并准备好各种芯轴及工具。
2. 按加工钢筋的直径和弯曲半径的要求装好芯轴、成型轴、挡铁或可变挡架。
3. 检查芯轴、挡块、转盘应无损坏和裂纹，防护罩紧固可靠，经空运转确认正常后，方可作业。

4. 作业时，将钢筋需弯的一头插在转盘固定锁，并用手压紧应注意钢筋放入插头的位置和回转方向，不要开错方向，检查机身固定销子确实安在挡住钢筋的一侧，方可开动。
5. 弯曲长钢筋应有专人扶住，并站在钢筋弯曲方向的外面，互相配合，不得拖拉，调头弯曲防止碰撞人和物。
6. 机械运转中，严禁更换芯轴，销子和变换角度以及调速等作业，转盘换向加油和清理，必须在停稳后进行。
7. 弯曲钢筋时，严禁超过本机规定的钢筋直径、根数及机械转速。
8. 严禁在弯曲钢筋的作业半径内和机身不设固定锚的一侧站人，弯曲好的半成品应堆放整齐，弯钩不得朝上。
9. 掌握弯曲机的操作售货员不准戴手套。

3.7.7沉降变形资料的提交
垂直位移量成果表
观测点位置图
荷载、时间、位移量、曲线图
变形分析报告
3.7.8 质量组织保证
测量工作是项目管理的一项重要工作，测量工作准确与否，直接影响工程的使用功能及能否胜利交验，同时也是项目创优工作的必要保证。在整个测量过程中应以认真落实贯彻项目测量管理运行程序、质量管理组织体系及质量过程控制。
3.7.9人员组织
组建本项目的测量组，负责整个工程的控制测量、主轴线测量、标高传递、沉降变形测量等测量放线工作。
测量组组长由一名具有丰富实践经验的测量工程师担任，全权负责测量组的日常管理和人员调配工作。
测量责任师由一名测量专业的从事过大型工程的工程师担任，全面负责测量工作质量，工作进度、技术方案编制与实施。
另配置测量工2人，测量放线工6人。
3.7.10设备配置
序号
设备名称
规格型号
数量
进场日期
技术状况
拟用何处
备注
1
水准仪
S3d
1
2002.5.1
合格
标高抄测
1002厂
2
水准仪
AL322
1
2002.5.1
合格
标高抄测
北京光学仪器厂
3
经纬仪
J2-JD
1
2002.4.29
合格
定位测量
苏州第一光学仪器厂
4
铝合金塔尺
5m
1
2002.5.1
合格
标高抄测
常熟市特种玻璃厂
5
钢尺
5m
2
2002.4.30
合格
量距
长城牌
6
钢尺
50m
1
2002.4.30
合格
量距
霸威牌
7
质检尺
JZC-2
1
2002.5.17
合格
工程质量检验
温州华昌测绘仪器厂
