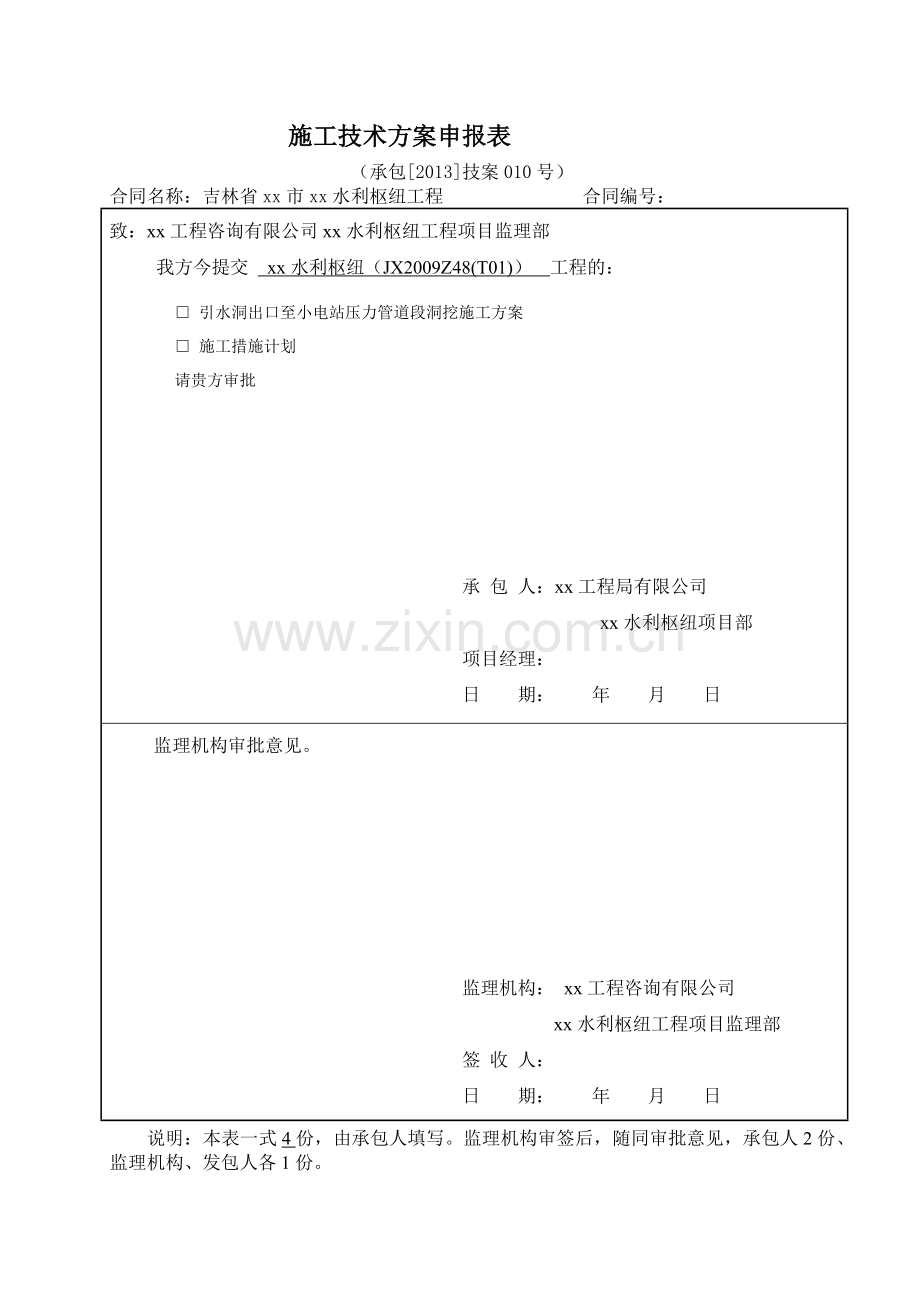

施工技术方案申报表
(承包[2013]技案010号)
合同名称:吉林省xx市xx水利枢纽工程 合同编号:
致:xx工程咨询有限公司xx水利枢纽工程项目监理部
我方今提交 xx水利枢纽(JX2009Z48(T01)) 工程的:
□ 引水洞出口至小电站压力管道段洞挖施工方案
□ 施工措施计划
请贵方审批
承 包 人:xx工程局有限公司
xx水利枢纽项目部
项目经理:
日 期: 年 月 日
监理机构审批意见。
监理机构: xx工程咨询有限公司
xx水利枢纽工程项目监理部
签 收 人:
日 期: 年 月 日
说明:本表一式4份,由承包人填写。监理机构审签后,随同审批意见,承包人2份、监理机构、发包人各1份。
7 / 10
xx水利枢纽项目部文件
签发:
关于报送xx水利枢纽工程引水洞出口至
小电站压力管道段洞挖施工方案的函
xx工程咨询有限公司xx水利枢纽工程项目监理部:
现将xx水利枢纽工程引水洞出口至小电站压力管道段洞挖施工方案报送贵部,请审批。
附件:xx水利枢纽工程引水洞出口至小电站压力管道段洞挖施工方案
xx工程局有限公司
xx水利枢纽项目部
二0一三年六月十五日
主题词:引水洞出口 至小电站压力管道段 洞挖 方案 函
抄报:
拟稿: 校核: 审核:
xx水利枢纽工程引水洞出口至小电站压力管道段洞挖施工方案
批准:
校核:
编写:
xx工程局有限公司xx水利枢纽工程项目部
二0一三年六月十五日
目 录
第一节 工程概述 2
第二节 施工布置 2
一、施工用风布置 2
二、施工用水布置 2
三、施工用电布置 2
第三节 施工方法 2
一、施工准备 2
二、施工程序 2
三、洞挖施工方案 3
第四节 劳动力及资源配置 6
一、人员配置 6
二、设备配置 6
第五节 超欠挖质量控制措施 6
第六节 施工安全保证措施 7
第一节 工程概述
引水洞出口至小电站压力管道自引4+923桩号位置引出,与至大厂房压力管道呈50度夹角。该压力管道段有4.6m长度为之前明挖段,在与引水洞出口西侧边坡交汇处开始进行洞挖,洞型为城门洞式,顶拱半圆直径为2m,边墙高度1m,底板高程为617.8m,在该洞的末端设置一圆弧段,圆心角为49.98度,半径2.4m,在圆弧末端出洞。在距主洞进洞点7.65m位置设有一处叉洞,叉洞与主洞夹角为40度,洞型为直径1.4m的圆洞,长度6.26m。
整个隧洞所穿管岩石风化程度较高,且节理裂隙较为发育,施工时需严格控制爆破参数,宜采用先进行掏心爆破,后进行周边光爆的施工顺序及方法。出渣过程则因洞径较小,机械设备难以操作,主要以人工出渣为主。
第二节 施工布置
一、施工用风布置
至小电站压力管道段洞挖施工期主要采用2台YT-28型手风钻进行施工,主要使用原有的619平台东侧的1台10m3/min固定式空压机,满足施工用风需要。
二、施工用水布置
施工用水从位于引水洞出口洞内30m位置的泵坑抽取,采用一台2吋水泵抽水,满足施工用水要求。
三、施工用电布置
施工供电线路从大厂房东侧靠近路边的施工主供电线路上接引,满足洞挖施工及照明用电需要。
第三节 施工方法
一、施工准备
在施工前,组织技术人员详细了解岩石边坡地质结构、高边坡顶部岩石稳定情况,对可能引起的边坡顶部落石的不安全因素予以排除;视岩石情况,确定是否需要对进洞点位置沿设计边线打锁口锚杆加以稳定。
二、施工程序
根据目前石方洞挖正常循环作业经验确定,施工程序为:施工准备→施工测量→画出周边轮廓线及中心高程→布孔→钻孔→装药连线→起爆→排烟→排险→出渣、清底→下一循环。
三、洞挖施工方案
隧洞开挖采用全断面钻爆开挖方法。Ⅰ~Ⅲ类围岩洞段循环进尺为2m;Ⅳ、Ⅴ类围岩循环进尺为1.5m。
洞挖钻孔采用YT28型气腿式风钻。直线型掏槽,沿设计开挖轮廓线布置光爆孔。爆破采用2#岩石乳化炸药,非电起爆网络起爆。
(一)爆破参数确定
2×2m城门洞形隧洞爆破参数设计
炮孔数目的多少直接影响每一循环凿岩工作量、爆破效果、循环进尺、洞成型的好坏。暂按下式计算炮孔数目,在施工中,根据具体情况再作调整,以达到最佳爆破效果。
1.塌落孔数计算
炮孔数目N,按下式计算:
N=q×s/rη
式中:q——炸药单耗量,取q=1.2kg/m3
S——开挖面积,S=3.57m2
r——每米长度炸药的重量,取r=0.75kg/m
η——炮孔装药系数,取η=0.7
经计算,N=8。
2.每个炮孔的装药量
Q1=η×L×r
式中:η——炮孔装药系数,取η=0.7
L——孔深,L=2.5m
r——每米长度炸药量,r=0.75kg/m
经计算Q1=1.31取Q1=1.3kg
3.光面爆破参数
针对各类岩石初次选用下表爆破参数,在施工中可按照选定的参数总结每次爆破效果,测量半孔率和轮廓不平整度,不断调整光爆参数。
周边孔间距a=(6~10)d=(6~10)×42mm=252~420mm
最小抵抗线W=500mm
密集系数m=a/W=0.50~0.84。
爆破参数表
孔名
钻孔参数
装药参数
孔径
mm
孔深
m
孔距
cm
孔数
个
最小抵抗线cm
药径
mm
单孔药量Kg/孔
总装药量Kg
掏槽孔
42
3.0
30
11
/
32
1.8
9.0
崩落孔
42
2.5
60
8
/
32
1.3
10.4
光爆孔
42
2.5
40
17
50
32
0.45
7.7
布孔示意图
说明:图中尺寸以厘米计。
直径1.4m圆洞爆破参数设计
1.炮孔数目
炮孔数目的多少直接影响每一循环凿岩工作量、爆破效果、循环进尺、洞成型的好坏。暂按下式计算炮孔数目,在施工中,根据具体情况再作调整,以达到最佳爆破效果。
炮孔数目N,按下式计算:
N=q×s/rη
式中:q——炸药单耗量,取q=1.2kg/m3
S——开挖面积,S=1.54m2
r——每米长度炸药的重量,取r=0.75kg/m
η——炮孔装药系数,取η=0.7
经计算,N=4。
2.每个炮孔的装药量
Q1=η×L×r
式中:η——炮孔装药系数,取η=0.7
L——孔深,L=2.5m
r——每米长度炸药量,r=0.75kg/m
经计算Q1=1.31取Q1=1.3kg
3.光面爆破参数
针对各类岩石初次选用以下爆破参数,在施工中可按照选定的参数总结每次爆破效果,测量半孔率和轮廓不平整度,不断调整光爆参数。
周边孔间距a=(6~10)d=(6~10)×42mm=252~420mm
密集系数m=a/W=0.63~1.05
最小抵抗线W=400。
爆破参数表
孔名
钻孔参数
装药参数
孔径
mm
孔深
m
孔距
cm
孔数
个
最小抵抗线cm
药径
mm
单孔药量Kg/孔
总装药量Kg
掏槽孔
42
3.0
30
11
/
32
1.6
8.0
崩落孔
42
2.5
60
4
/
32
1.3
5.2
光爆孔
42
2.5
30
11
40
32
0.45
4.95
布孔示意图
说明:图中尺寸以厘米计。
(二)出渣方案
因该洞洞径较小,最高部位仅为2m,难以在洞内操作扒渣机进行集料装渣,顾需采用人工出渣的方式进行。具体方式为人工采用自制耙子、锉子进行装料,运输设备采用矿用自卸三轮车,三轮车在2m高主洞出渣过程中可开入洞内进行运输,在1.4m圆洞出渣过程中则需停在叉洞拐点位置。每次出渣量约为1m3,弃渣运至小厂房619平台坡顶出直接倾倒至坡下。
第四节 劳动力及资源配置
一、人员配置
主要施工人员表
序号
工种
人数
工作内容
备注
1
空压机工
1
负责空压机日常维护、检修工作。
2
电 工
2
负责开挖作业面电源、照明检修、维护。
3
钻爆工
3
负责洞挖作业钻孔工作。
4
测量工
2
负责洞挖循环作业测量交点。
5
司 机
1
三轮车司机,负责出渣。
6
力 工
3
人工出渣。
7
安全员
1
专职安全员,负责安全、排险检查。
8
合 计
13
二、设备配置
主要施工设备表
序号
机械名称
规格型号
单位
数量
备注
1
手风钻
YT28
台
3
2台作业,1台备用。
2
水泵
2吋
台
2
1台备用
3
空压机
10m3
台
1
4
三轮车
2m3
台
1
第五节 超欠挖质量控制措施
水工隧洞掘进不允许欠挖,且设计要求径向超挖值和开挖岩面的起伏均小于 200mm,平均100mm。因此,必须选择合理的钻爆参数,制定严格的技术标准,
保证隧洞超欠挖控制在《技术规范》允许的范围内。
1.根据不同地质情况,选择合理的钻爆参数,选配各种爆破器材,完善爆破工艺,不断提高爆破质量。
2.根据最近一轮爆破中得到的经验,对周边爆破的各项参数进行调整,以获得最佳效果。
3.提高画线打孔精度,尤其是周边孔的精度(周边孔精度直接影响超欠挖值)。因此,要认真准确测画轮廓线,测量误差控制在20mm以内。
4.提高装药质量,杜绝随意性。
5.断面检查及信息反馈:为了解开挖后断面各点的超欠挖情况,分析超欠挖原因,配专职测量工检查开挖断面,及时修正爆破设计,纠正误差。
6.建立严格的施工管理制度:在解决好超欠挖技术问题的同时,必须有一套严格的奖罚制度,用经济杠杆来调动施工人员的积极性,造成人人关心超欠挖,人人为控制超欠挖而努力。
第六节 施工安全保证措施
1.开挖必须严格按照设计图纸施工。
2.开挖时,严格按施工程序施工。
3.严格控制钻孔精度,不得超过允许范围,严格控制超钻深度及装药量。
4.设专职质量检查机构,严格按设计图纸要求及有关质量评定等级规程、评定标准及有关操作细则执行。
5.实行三检制,做好爆破施工原始记录,质量检查记录及测量收方记录。
6.在爆破开挖过程中,根据不同岩石情况,不断调整爆破参数,取得最优爆破效果。
7.开挖时为了保证周围的建筑物不受影响,应根据没炮爆破后的震动影响,不断调整爆破参数,降低对周边居民及建筑物的影响。
