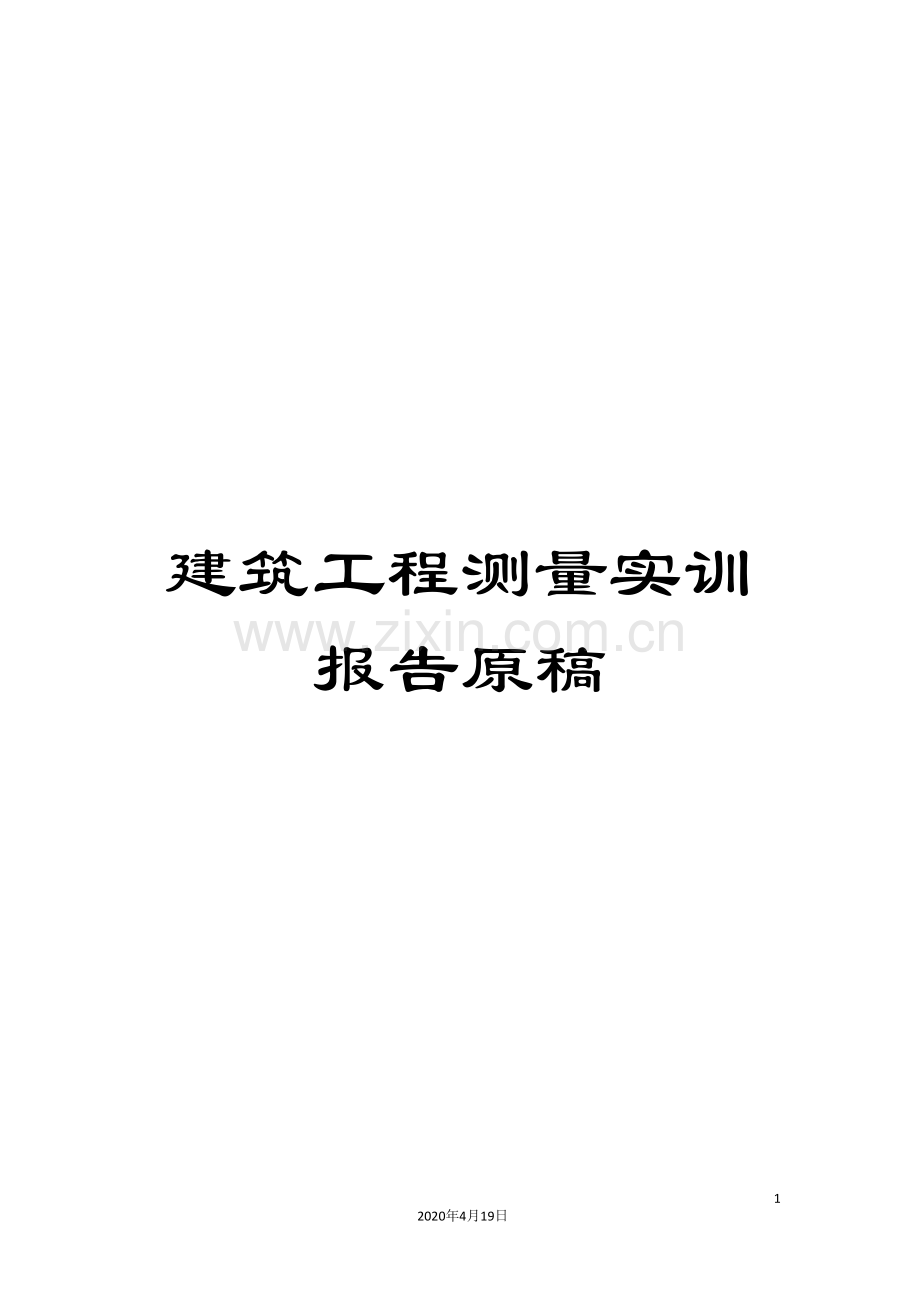

建筑工程测量实训报告原稿.doc

建筑工程测量实训报告原稿52020年4月19日文档仅供参考，不当之处，请联系改正。测量实习报告 测量学首先是一项精确的工作，经过在学校期间在课堂上对测量学的学习，使我在脑海中形成了一个基本的、理论的测量学轮廓，而实习的目的，就是要将这些理论与实际工程联系起来。为期三周的测量实训结束了，短短的十几天实训，在老师的带领下我们对建筑工程测量这门课程的实习。经过这次实习，让我学到了好多书本上没有的东西，锻炼了很多测绘的基本能力。经过这次实训，我真正的体会到了理论和实贱相结合的重要性。一、 实习目的：（1） 巩固课堂教学知识，加深对控制测量学的基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对控制测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。（2）掌握用测量平差理论处理控制测量成果的基本技能。（3）经过完成控制测量实际任务的锻炼，提高独立从事测绘工作的计划、组织与管理能力，培养良好的咱也品质和职业道德。（4）熟悉水准仪、经纬仪、全站仪的工作原理。二实习设备： 水准仪，光学经纬仪，塔尺，三脚架，盘尺，钢尺，图纸等。三实习任务与内容任务：测绘一张比例为1：500的地形图内容：1. 水准测量：根据已知水准点的高程，测量其它水准点的高程；2. 导线测量：经过测角和量距，求出各导线点的坐标；3. 碎步测量：根据控制点，测定碎步点的平面位置和高程；4. 绘图。四实习步骤：1. 导线测量：（1）导线测量概述：导线从一组已知控制点出发，经过7个点，又回到起始点上，形成一闭合多边形，成为闭合导线。由于测量了多边形的各内角及边长，闭合导线也具有检核作用。角度检核条件：多边形各内角的观测值之和与其理论值之差，应满足限差要求，其中n为多边形角个数。坐标增量检核条件：上述理论值应为零，可实际上一般不等于零，但也应该满足限差要求。（2）测角：导线转折角的测量采用测回法观测用经纬仪测一测回，当盘左、盘右两半测回角值的较差不超过40时，取其平均值。（3）量边：两点之间进行往返测量 2. 水准测量：（1）水准测量原理： 水准测量是利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高程。设水准测量的进行方向为从A至B，A称为后视点，a为后视读数；B称为前视点，b称为前视读数。如果已知A点的高程HA，则B点的高程为： HB=HA+hab HA+a=HB+b HA=HB+a-b B点的高程也能够经过水准仪的视线高程Hi来计算，即 Hi=HA+a HB=Hib五实习总结在这次的实习中我们对以前的学习又有了更深刻的认识：1. 水准测量。学习水准路线，是为了给以后做导线测量奠定基础。在检验所测数据的时候，做到发现错误立即解决。外业结束后，进行内业高差闭合差的计算，在限差允许的范围内，即按水准路线长度或测站数进行调整，若超过限差，必须重测。直到合格为止。 2. 角度距离测量。在角度测量方面，我们要做到精益求精。在每一个测站上检验，如果超限则立即返工重测。 3测距完成后开始导线平差的计算，经过重复计算及校正，保证导线闭合误差在允许范围内。然后根据给定的方位角及指定点的坐标计算其余方位角及坐标。数据计算完成后，进行碎部点的测量工作，测绘地形图实践是检验真理的唯一标准。总的来说，这次实习让我体会到了外业的艰辛，内业的耐心，工作的细心。我们锻炼了实际的能力，让我在未来面对选择时更有信心和勇气。感谢老师给了我们参与这次实际工程的机会，同时也要感谢老师对我们十多天的耐心指导。这次实习对于以后踏入社会有了一个很好的的接轨。感谢学校给我们的这次机会。我们会珍惜在学校的学习时间，学习更多的专业知识，为日后的工作打下基础。
