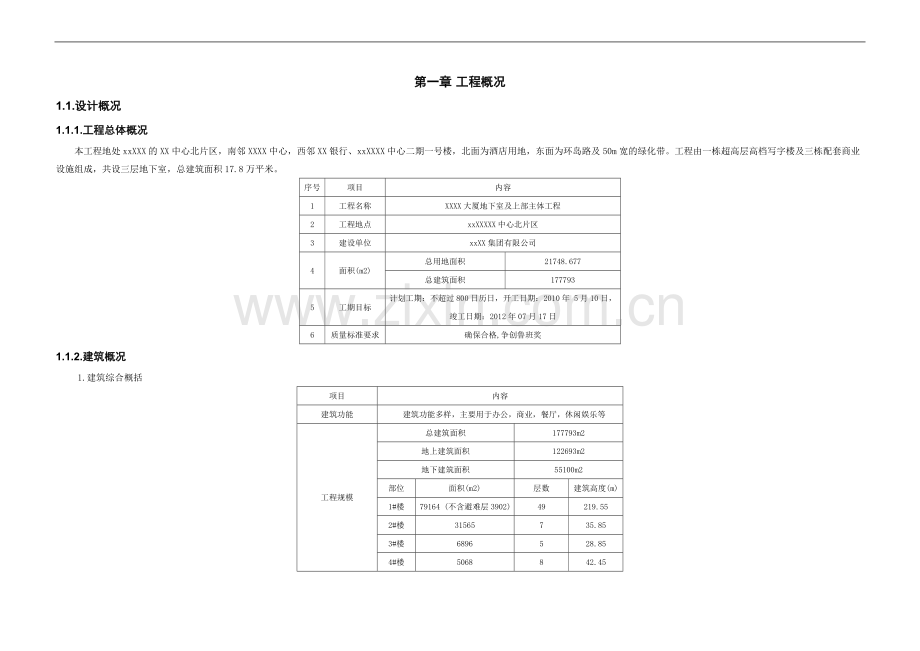

第一章 工程概况
1.1. 设计概况
1.1.1. 工程总体概况
本工程地处xxXXX的XX中心北片区，南邻XXXX中心，西邻XX银行、xxXXXX中心二期一号楼，北面为酒店用地，东面为环岛路及50m宽的绿化带。工程由一栋超高层高档写字楼及三栋配套商业设施组成，共设三层地下室，总建筑面积17.8万平米。
序号
项目
内容
1
工程名称
XXXX大厦地下室及上部主体工程
2
工程地点
xxXXXXX中心北片区
3
建设单位
xxXX集团有限公司
4
面积(m2)
总用地面积
21748.677
总建筑面积
177793
5
工期目标
计划工期：不超过800日历日，开工日期：2010年 5月10日，竣工日期：2012年07月17日
6
质量标准要求
确保合格,争创鲁班奖
1.1.2. 建筑概况
1. 建筑综合概括
项目
内容
建筑功能
建筑功能多样，主要用于办公，商业，餐厅，休闲娱乐等
工程规模
总建筑面积
177793m2
地上建筑面积
122693m2
地下建筑面积
55100m2
部位
面积(m2)
层数
建筑高度(m)
1#楼
79164 (不含避难层3902)
49
219.55
2#楼
31565
7
35.85
3#楼
6896
5
28.85
4#楼
5068
8
42.45
地下室
55100
3
-14.75
建筑分类
1类高层建筑
耐火等级
1级
1. 饰面做法
该工程外墙装饰建筑立面主要材料：外墙涂料、外墙面砖、干挂石材、玻璃幕墙及铝合金透空构架等。室内按功能分区不同大体如下表所示：
建筑部位
饰面做法
房间用途
楼地面
实木地面
1#楼：观景厅、董事办公、直升机候机室等；
2#楼：餐厅、男/女更衣室、舞蹈、羽毛球等；
3、4#楼：餐厅。
磨光石材地面
地下室：楼梯间、楼梯间前室、商业等；
1#楼：电梯厅、商业、入口大堂等；
2#楼：商业、电梯厅、公共走道等；
3、4#楼：商业、电梯厅、公共走道等。
地毯地面
1#楼：观景厅、董事办公、直升机候机室；
2#楼：餐厅；
3、4#楼：餐厅。
防滑地砖地面
地下室：楼梯间、楼梯间前室、卫生间；
1#楼：楼梯间、楼梯间前室、员工活动中心；
2#楼：厨房、厨房辅助用房、游泳池等；
3、4#楼：厨房、厨房辅助用房、楼梯间等。
环氧树脂地面
地下室：机动车库、变配电机房、冷冻机房等；
1#楼：避难层、设备机房；
2#楼：活动室、设备机房；
3、4#楼：设备机房。
墙面
石料墙面
地下室：电梯大堂；
1#楼：电梯厅、入口大堂、办公大楼等；
2#楼：电梯厅、公共走道、
3、4#楼：电梯厅、公共走道、卫生间。
墙纸墙面
2#楼：餐厅；
3、4#楼：餐厅。
面砖墙面
地下室：卫生间；
1#楼：入口大堂、办公大楼、楼梯间等；
2#楼：厨房、厨房用房、游泳池等；
3、4#楼：厨房、厨房辅助用房、楼梯间等
内墙涂料墙面
1#楼：观景厅、董事办公、直升机候机室等；
2#楼：男/女更衣室、储藏、舞蹈等；
3、4#楼：餐厅、设备机房。
防霉涂料墙面
地下室：机动车库、变配电机房、楼梯间等；
1#楼：商业、网络机房；
2#楼：商业；3#楼：商业。
吸音墙面
地下室：冷冻机房、空调机房、柴油发电机房等；
1#楼：观景厅、董事办公、直升机候机室等；
2、3、4#楼：设备用房；
顶棚
内墙涂料平顶
地下室：机动车库、变配电机房、楼梯间等；
1#楼：楼梯间、楼梯间前室、网络机房等；
2#楼：楼梯间、楼梯间前室、设备机房；
3、4#楼：楼梯间、楼梯间前室、设备机房。
轻钢龙骨金属板平顶
地下室：卫生间；
1#楼：、入口大堂、办公大堂、员工餐厅；
2#楼：厨房、厨房辅助用房、游泳池等；
3、4#楼：厨房、厨房辅助用房。
轻钢龙骨石膏
平顶
地下室：商业、电梯大堂；
1#楼：电梯厅、商业、入口大堂等；
2#楼：商业、餐厅、电梯厅等；
3、4#楼：商业、餐厅、电梯厅等。
吸音平顶
地下室：冷冻机房、空调机房、柴油发电机房等；
2#楼：设备机房；
3、4#楼：设备机房。
1.1.3. 结构概况
1. 结构综合概况
结构概况特征表
基础形式
桩、筏板基础
主楼结构形式
钢管混凝土柱—钢梁—现浇混凝土剪力墙结构体系
裙楼结构形式
现浇钢筋混凝土框架结构
结构安全等级
2级
结构抗震设防烈度
7度（2#楼8度）
结构安全使用年限
50年
人防等级
6级
主楼结构体系概述
1、剪力墙布置在楼梯间、电梯间等中心部位形成核心筒；为提高结构抗侧能力，在15和31层设置钢桁架伸臂层；
2、主体结构外围柱采用钢管内灌混凝土，内侧剪力墙采用现浇钢筋混凝土结构，钢管柱间、钢管柱与内侧剪力墙间采用H型钢梁。
2. 各部位混凝土强度等级
部位
混凝土强度等级
备注
地下室
钢管混凝土柱内的混凝土
C60
水灰比控制在0.45以下
剪力墙及核心筒内楼板、梁
C70
/
剪力墙及核心筒外楼板、梁
C40
/
底板
C30
采用防水密实性混凝土，抗渗等级为S12/S8
上部结构
钢管混凝土柱内的混凝土
C60
水灰比控制在0.45以下
核心筒剪力墙及核心筒内楼板、梁
6层及以下
C70
结构标高+27.53m以下
18层及以下
C60
结构标高+27.53m~+79.1m
18~26层
C55
结构标高+79.1m~+112.7m
26~33层
C50
结构标高+112.7m~+143.3
33~39层
C45
结构标高+143.3m~+168.5
39层以上
C40
结构标高+168.5m以上
后浇楼梯
C40
/
钢筋桁架模板楼板
C30
/
其它结构
构造柱、拉结圈梁等
C25
/
混凝土水箱
C35
防水密实混凝土，抗渗等级0.6MPa
3. 钢筋级别
HPB235：fyk=235N/mm2；HRB335：fyk=335N/mm2；HRB400：fyk=400N/mm2。
4. 各部份结构尺寸
底板
坑底标高（m）
-24.75~-15.55
底板厚度（mm）
600~5700
柱截面尺寸(mm)
核心筒外钢管柱
φ1500×36、φ1500×50、φ1500×32等
2#楼
1000×1000、950×950、900×900等
3#楼
1100×1200、700×800、600×700等
4#楼
900×900、800×800、700×700等
地下室
1000×1000、950×950、900×900等
梁截面尺寸(mm)
1#外围结构
HN700×300×13×24、HN600×300×13×20、
HN400×150×8×13等
1#楼核心筒
700×1000、350×600、300×700等
2#楼
350×750、300×750、300×600等
3#楼
400×800、400×700、200×500等
4#楼
400×900、400×700、250×600等
地下室
400×800、300×600、200×400等
楼板厚度(mm)
1#外围结构
160、150、130、120
1#楼核心筒
160、150、130、120
2#楼
200、150、140、130
3#楼
120
4#楼
120
地下室
250、180
墙厚度(mm)
核心筒剪力墙
700、500、400、350等
地下室剪力墙
600、500、400、300等
1.1.4. 钢结构概况
本工程钢结构主要由外框筒结构、核心筒劲性钢骨柱和伸臂桁架三部分组成。钢柱用钢量约为6520t，钢梁用钢量约为2985t，伸臂桁架用钢梁约为848t，楼梯及附属结构约为136t，总用钢量约为12500t。最厚板厚为80mm。钢结构主要材质为：Q345GJC、Q420C、Q345B和Q235B。
施工内容
结构特点/施工要求
外框筒结构
主要包括：钢管柱、钢框梁、主次钢梁、悬挑梁等。钢管柱由地下3层至49层，最大截面为φ1500×50mm，最小截面为φ1300×30mm。钢梁最大截面为HM900×300×16×28。
劲型刚骨柱
由地下3层至49层，其最大截面为H400×450 ×40×40mm。
伸臂桁架
分布在15~16层、31～32层避难层，贯穿核心筒外墙，成井字形。其最大截面尺寸为H900×450×60×80 mm。
钢楼梯及其他零星结构
首层~5层、49层以上停机坪位置设置LT-1-3、LT-1-9、10楼梯，LT-1-3楼梯由斜梁HW175×175×7.5×11及平台梁HN175×90×5×8构件组成。LT-1-9、10楼梯由空间曲线梁H400×200×8×16和梯梁H400×300×12×20及连接梁HN250×125×6×9构件组成。
防火涂料
钢管柱和伸臂桁架弦杆、腹杆采用3.0小时的厚型防火涂料，钢梁采用2.0小时的薄型防火涂料，钢楼梯采用1.5小时的薄型防火涂料。
防腐涂料
不少于80μmLS-1水性无机富锌系列防锈底漆，两道70μm+70μm环氧云母中间漆，厚度不少于80μm可覆涂聚氨脂面漆。
钢结构效果图如下图所示：
1.1.4.1. 钢构件主要截面信息
钢结构主体工程钢构件截面信息
构件编号
构件类型
图例
截面尺寸
材质
GKZ1
钢管砼柱
φ1500×50
φ1500×36
φ1500×32
φ1300×32
φ1300×30
Q345GJC
GZ1
□400×20
Q345B
吊柱
φ300×16
GKL1
热轧H型钢
HN700×300×13×24
Q345B
GKL2
热轧中翼缘H型钢
HM588×300×12×20
GKL3
热轧中翼缘H型钢
HM582×300×12×17
GKL4
热轧中翼缘H型钢
HM594×302×14×23
GkL5
热轧H型钢
HN692×300×13×20
GKL6
热轧H型钢
HN800×300×16×24
GKL7
热轧H型钢
HN900×300×16×28
GKL8
热轧H型钢
□600×350×12×20
GL1
热轧H型钢
HN300×150×6.5×9
GL2
热轧H型钢
HN350×175×7×11
GL3
热轧H型钢
HN400×150×8×13
GL4
热轧H型钢
HM400×200×8×13
GL5
焊接H型钢
H450×200×9×14
GL6
焊接H型钢
H500×200×10×16
GL7
热轧H型钢
HN588×300×12×20
GL8
热轧H型钢
HN250×125×6×9
GL9
热轧H型钢
HN200×100×5.5×8
GL10
热轧H型钢
HN692×300×12×20
GL11
热轧中翼缘H型钢
HM582×300×12×17
GL12
热轧H型钢
HN700×300×13×24
钢楼梯构件截面信息
GZ1
焊接型钢
□400×400×20×20
Q345B
GTL01
热轧H型钢
□300×200×12
Q235B
GTL02
热轧H型钢
□200×200×10
GTL1
焊接H型钢
H400×200×8×16
Q345B
GTL2
焊接H型钢
H400×300×12×20
GTL3
热轧H型钢
HN250×125×6×9
伸臂桁架钢结构构件截面信息
GCOL-3
焊接H型钢
H400×450×40×40
Q420C
GCOL-4
焊接H型钢
H300×300×20×20
HJ-XG1
焊接H型钢
H900×450×60×80
HJ-XG2
焊接H型钢
H900×450×40×60
HJ-FG1
焊接H型钢
H600×450×40×60
HJ-FG2
焊接H型钢
H600×450×40×40
1.1.4.2. 钢结构主要节点
主次梁连接节点
钢梁与核心筒连接节点
钢管柱柱脚节点
钢柱连接节点
核心筒劲性柱柱脚节点
梁柱节点
1.2. 施工承包范围
本工程施工范围包括以下内容：
1.2.1. 土建及钢结构工程
序号
分部分项工程
具体工作内容
1
土石方工程
地下室侧墙土石方回填；
地下室顶板土石方回填；
2
地基基础工程
钢结构的预留预埋；
满堂基础及桩承台；
地下室钢筋砼框架结构；
人防工程。
3
主体工程
主楼钢管混凝土钢框架-现浇混凝土剪力墙结构；
裙楼混凝土框架结构；
砌体及其他维护结构；
屋面和墙面防水、屋面保温隔热层及保护层施工；
过梁、构造柱，室内地沟及盖板施工；
钢结构雨棚、钢结构的二次深化设计；
伸臂桁架层、悬挑桁架层施工；
钢结构材料采购、钢构件制作；
钢结构探伤、除锈、运输、拼装、安装、检测、试验、涂装（含防腐、防火涂料、防火面漆）；
钢结构紧固件连接、预埋件施工；
结构施工中预留；
工程竣工档案、资料的交接。
4
装饰
装修
门窗工程
门窗的采购（制作）、安装、油漆；
窗帘盒的制作（采购）、安装；
5
楼地面工程
地面找平、找坡；
防水涂料、卷材；
结合层；
面层（防滑地砖、耐磨涂料、PVC等）；
地上设备机房需要按图纸要求施工浮筑隔振隔音板。
6
顶棚
工程
抹灰；刮腻子、打磨；面层（石膏板、耐擦洗涂料）；
电梯机房需要按图纸要求安装硅酸钙板穿孔天棚；
地下室设备机房需要按图纸要求安装地下室吸声天棚；
地上设备机房需要按图纸要求施工吸声天棚；
临空的顶棚（如屋檐板，分层装饰板，首层架空楼板）均需按外墙装饰做法增加防水涂料层。
7
墙、柱装饰装修
抹灰；面层；踢脚线；
地下室设备机房需要按图纸要求施工地下室吸声墙墙面；
地上设备机房需要按图纸要求施工吸声墙墙面；
外墙做法应抗裂砂浆层；
临空的墙柱必须按照外墙做法；
幕墙。
8
楼、电梯间施工
结构施工中预留、预埋；
楼梯扶手、踏步；
室外台阶、散水、坡道。
9
屋面
找平、找坡层/防水涂料层/保温材料层/隔离层/结构防水层/面层等
出屋面的楼梯间、电梯间、井道、水箱等。
1.2.2. 机电安装工程
序号
分部分项工程
具体内容
1
消防工程
负责下列系统设备的采购、安装和调试、验收及培训，包括：
——火灾自动报警系统（包括监控设备主机、电源装置、显示器、操作设备、打印机、通讯接口硬件、专用电缆及各种末端设备等）及广播系统。
——消火栓灭火系统。
——自动喷水灭火系统。
——气体灭火系统。
——水喷雾系统。
——自动扫描射水高空水炮。
——移动式灭火器及灭火器箱。
2
空调及通风
送排风系统、防排烟系统、空调水系统、空调风系统、VRV变频多联空调系统、人防通风系统等。
负责暖通设备及附件到货运输、质量检验以及现场储存等与暖通设备采购、安装相关的工作。
负责对业主指定的运行、维修人员进行现场操作的培训，保证其对未来的使用、维修有足够的知识，具有安全运行的能力。
3
电气工程
——电气预埋管、线盒及预埋管内的预留拉线、预埋管盒的临时封堵及保护。
——消防中心、电梯机房、公用井道（电气、给排水等）等公用房间内的所有电气设备、线缆、母线、线槽桥架、照明、接地等的安装，防雷系统安装。（不包括高低压变配电室及高压进线工程等）
——配电箱及各设备配套电控箱之间的线缆、线槽等的安装。
——竖向配电干线系统的电气设备、线缆、母线、线槽桥架、接地等的安装。
——地下室、地上公共部分、设备层、设备房等等照明灯具、开关插座安装。
——能耗监测系统、漏电火灾监控系统。
——强电从低压柜出线开始计起，按施工图全部施工；冷冻机组引自高压柜的电缆及该冷冻机组设备自带的控制箱。发电机配电系统图中DE01～DE06配电柜及其进出线。
——配电发包范围均包括设备、材料的采购、运输、保管及工程安装、调试、验收、移交、人员培训等工作。
4
给排水工程
室内给排水施工图中的管道、设备等安装工作。包括室内给水系统、排水系统（卫生间排水管只施工至排水立管三通处）、雨水系统。
5
弱电工程
安防监控系统、门禁系统、洗手间报警系统综合布线系统、有线电视、卫星电视系统只进行穿墙套管及地下室进户管到外墙1.5M管预埋。
1.3. 场地环境条件
1.3.1. 工程作业面条件
本工程桩基工程、基坑土方开挖和底板垫层施工已由前期单位施工完成，坑内场平标高约为-15.65m（相对于设计±0.00m）。我司进场后由底板结构及防水层开始施工。以下是本工程施工现场布置图：
1.3.2. “三通一平”工作
本工程位于xxXXXXX中心北片区。基地北侧纵二路道路宽9米；西侧与XX银行、xxXXXX中心二期一号楼相对，道路宽8米；东面为环岛路及50m宽的绿化带；南侧与XXXX中心相对，中间为XX路。周围交通便利，用地主要出入口位于现场东北角，地下室封顶后，为了满足交通需求，在南侧开通一个出入口。
考虑到雨季施工时天气对交通运输的影响，特别是大型设备和大宗建筑材料的运输，对建筑场地内交通要道实行全部硬化，以满足施工时的运输要求。整个现场做有组织排水。根据消防要求，设置足够的消火栓。
1.3.3. 临时施工设施
本工程施工现场材料堆场设置在基坑周边，现场场地较大，办公区和为发包人布置的办公场所集中布置在建筑场地东北角。现场布置时按照施工现场平面布置图，布置临时施工设施，施工现场临时用水等。考虑北侧支护桩安全,
1.3.4. 临时施工用水
水源接驳点位于施工现场东侧环岛路绿化带上，引入临时消防水池，消防水池的水经消防水泵进入在施工程的临时消防系统，随结构施工进度设置DN100的立管。
1.3.5. 临时施工用电
施工所需电接驳点位于XXXX大厦环岛路一侧设计绿化带上，现场施工临时用电采用TN—S系统，在配电柜处作重复接地， 五芯电缆，三级配电，二级防护，并符合“一机一闸一漏”的保护规定，使用标准电箱。
1.4. 工程特点
本工程为超高层综合办公楼，建筑高度达219.55m，根据我司丰富的超高层建筑施工总承包经验，本工程的施工重、难点主要有：
序号
重、难点
解决措施
1
合理的施工总平面布置及管理是本工程的重点
根据现场实际条件及本工程结构形式，根据施工阶段对总平面进行统一布置与管理，主要采取以下措施：
1、为确保超龄期支护桩的使用安全，在地下施工期间将重型材料及设备布置在基坑外20m，并在钢管柱围成的外框筒东西侧各布置一台S450L125塔吊，用于塔楼及地下室的钢结构、土建施工材料吊运；地下室施工时布置1台临时塔吊，再1、2区底板施工完成后，拆除临时塔吊，具体见施工部署章节。在3-1区、4-1区、5-2区布置3台塔吊用于裙楼及地下室的材料吊运。施工完支护桩侧顶板及防水后，尽早进行土方回填。
2、地下室顶板封顶后，对顶板部分区域进行回顶加固后利用顶板进行材料就近堆场布置。
3、以施工总承包管理的角度，指导、安排各专业分包进行施工平面布置，并进行统一的总平面管理和协调服务。
2
施工总承包协调与管理是本工程的重点
本工程专业分包单位较多，各专业施工单位之间、专业单位与总包自行施工作业面交叉重叠、工序反复交叉，为确保工程顺利进行，主要采取以下措施：
1、从整个工程施工角度合理安排施工流程，并对总包自行施工部分严格控制施工质量，确保各专业施工能及时穿插施工。
2、对各专业分包单位进行有效协调，专业合理安排分包单位施工顺序与进度，及时提供后续工程的施工作业面；同时对各分包单位施工质量、安全、文明施工等方面进行严格管理，确保工程施工正常进行。
3、以丰富的超高层建筑施工总承包经验，我们将根据合同的规定和要求，为各专业分包单位提供全面的有前瞻性的服务，包括提供现场临时水、电，垂直运输设备、安全设施等方位的服务。
3
如何做好进度协调控制是本工程重点
1、合理进行施工部署、流程安排，突出以塔楼结构施工为进度主线，及时插入装饰、幕墙及安装各专业施工，形成平面分区，立面分段施工布局，确保按进度要求完成。
2、根据进度计划要求，及时组织劳动力、机械、材料投入，并协助业主进行指定分包的选择。
3、项目部将做好计划管理协调、垂直运输管理、作业面协调与施工平面管理协调工作，做好对专业分包的管理、协调与配合服务，保证各专业施工有序进行。
4
做好垂直运输的合理规划与管理是本工程施工的重点
1、以主楼钢结构吊装服务为出发点，布置2台S450L125塔吊进行结构施工期间的吊装设备。
2、综合考虑钢结构、土建、机电安装、幕墙等专业的交叉施工，以及天气条件的影响，合理安排塔吊的垂直调运计划。
3、1#塔楼结构施工施工期间，2#、3#、4#裙楼共安装5台单笼施工电梯，主要用于各裙楼机电安装材料、装修材料、砌体材料、水泥等物料以及施工人员的运输。
4、1#塔楼机电、幕墙插入施工阶段，在核心筒外侧增设两台双笼施工电梯和在核心筒内侧增设一台单笼施工电梯来进行材料及设备的垂直运输和人员运输。
5、做好垂直运输的计划安排与管理工作，各分包单位需提前向总包垂直运输申请。总包单位将统一规划、协调。
5
做好钢管砼施工质量的控制是本工程的重点
根据本工程钢管混凝土的特点及设计要求，为确保钢管砼施工质量主要采取以下措施：
1、地下室阶段钢管混凝土采用高抛法配以人工振捣的工艺；
2、严格进行高性能自密实砼试配，并进行现场浇筑模拟试验，优化配合比，确保混凝土自密实性能。
3、采用先进“超声波”法进行钢管混凝土密实度进行检测，并及时采取改进措施。
6
控制好超高层结构施工期间的结构变形协调是本工程施工的重点
1、根据本工程外围钢管混凝土钢框架-钢筋混凝土核心筒剪力墙结构特点，拟采用立面同核心筒-外围钢框架-组合楼板不等步攀升的施工工艺，水平钢结构滞后于核心筒不少于6层，以此减小混凝土结构与钢结构之间变形不同步的影响。
2、地上结构施工前，根据施工流程安排，采用计算机仿真技术进行施工工况验算，并依据计算结果确定变形预调措施。并在施工中实际监测结果再进行改进。
7
超高层钢结构施工的安全防护是本工程管理的重点
1、根据超高层建筑施工自行施工和专业作业队伍多的特点，将以各专业立体交叉作业的安全防护为重点进行安全防护设置及管理。
2、加强总包单位的安全管理，由公司直接委派项目安全总监，负责协助和监督项目经理做好安全管理，安全总监对项目安全管理工作考核和重大方案的修订上具有一票否决权。其直接管理项目安全管理部。项目部配备专业安全管理人员和安全工，负责现场安全环境管理部和安全防护的日常维护。
3、建立各分包单位参与的例会制度与检查考核制度，及时发现和排查各专业单位施工过程中存在的安全隐患，对不安全行为及时纠正，并对严重违反安全操作规程的行为予以处罚。
4、编制安全管理方案、施工现场临时消防方案、施工现场临时用电安全方案、安全应急预案等安全专项方案，并切实做好教育交底与应急演练。
5、根据xx季节性气候特点，重点做好台风、高温天气施工方案及应急救援措施，确保施工安全。
第二章 施工进度计划
a) 施工总体进度计划
本工程由地下室、塔楼两部分组成，建设规模大，我司在编制施工进度计划时，主要依据以下原则进行编制：
1、遵照工程设计依据的施工次序和要求，使实施工况控制在其要求范围之内，满足设计对结构施工阶段的内力及变形控制的安全性要求。
2、合同中对工期的要求。
3、充分考虑到各阶段结构特点、现场场地情况、各种资源投入、气候温度变化以及春节等节假日因素对施工进度的影响。
4、机电安装系统种类多，安装复杂。施工交叉作业多，在计划安排中，加快主体结构施工进度为机电安装和幕墙及装修施工尽早插入创造条件。
5、在施工过程中，须为其它专业工程插入施工提供工作面，计划中要尽早安排，减少各工序的相互干扰，尽量避免对各方施工进度的影响。
本工程我司计划施工总工期800天，其中地下室施工134天，主体施工349天。地下室施工阶段以核心筒混凝土结构为主线，上部结构以核心筒结构施工为主线，后期装修施工为主线，其它分部分项工程先后穿插施工。
b) 进度计划网络图及横道图
《XXXX大厦地下室及上部主体工程工期网络图》
《XXXX大厦地下室及上部主体工程施工总进度计划横道图》
第三章 关键设备选择
a) 塔吊选择及配置
根据本工程总体施工部署，本工程塔吊布置以地上各栋塔楼的布置位置及其工程体量进行塔吊的选择与布置。塔吊布置总体思路如下：
1、根据现场场地条件及塔吊工作主要工况，拟将投入塔吊分为3类：
（1）根据塔吊选择工况将塔吊分为以解决1#塔楼钢结构垂直运输为主的重型塔吊（1#、2#塔吊。型号为S450L25），以及用于2#、3#、4#楼砼结构施工的常规塔吊（4#、5#塔吊，型号为H3/36B; 3#塔吊为QTZ5613）。
（2）根据现场场地状况，在3区需布置一台临时塔吊（0#塔吊，型号为H3/36B），用于施工前期底板结构施工使用。
2、塔吊基础定位
塔吊编号
型号
塔吊基础中心位置
1#
S450L25
位于YY轴，距SM轴6.45m
2#
S450L25
位于YY轴，距CF轴1.8m
3#
QTZ5612
距SQ轴5.46m，距M5轴2.05m
4#
H3/36B
距CA轴5.42m，距C5轴4.2m
5#
H3/36B
距SC轴4.5m，距M25轴4.2m.
0#
H3/36B
距XX轴5.75m,距M22轴3.75m
i. 1#、2#塔吊选择
本工程主体采用钢管混凝土钢框架-现浇混凝土剪力墙结构体系，最大高度约为219.7m，综合考虑本工程主体结构体系，吊装构件的重量，塔吊的爬升高度，塔吊的安装与拆除，塔吊的施工安全等多方面原因，选择2台S450L25型塔吊在主塔楼两侧外附着于外框钢管柱上。
1. 塔吊的布置
塔吊平面布置图
S450L25塔吊外形尺寸
S450L25塔吊性能表
2. 塔吊与主体结构关系
S450L25塔吊最大自由高度54m，最大高度可达400m，1#塔吊需进行六次固定附着，四次临时附着，附着架周转四次。2#塔吊需进行七次固定附着，四次临时附着，附着架周转四次，塔吊爬升与主体结构施工关系如下：
塔吊与主体结构关系一
塔吊与主体结构关系二
塔吊与主体结构关系三
塔吊与主体结构关系四
塔吊与主体结构关系五
塔吊与主体结构关系六
塔吊与主体结构关系七
塔吊与主体结构关系八
塔吊与主体结构关系九
ii. 3#、4#、5#塔吊选择
1. 3#、4#、5#选型
塔吊编号
型号
臂长
最终安装高度
3#
C5513
55m
60m
4#
H3/36B
50
58
5#
H3/36B
54
67
（1）3#塔吊与底板关系
（2）4#塔吊与底板结构关系
（3）5#塔吊与底板结构关系
2. 塔吊性能表
一、C5513塔吊性能参数
二、H3/36B塔吊性能
iii. 塔吊施工方案
详见《塔吊基础施工专项方案》、《塔吊安装\拆除专项方案》。
b) 施工电梯选择与配置
i. 施工电梯选择
施工电梯的布置主要是为施工人员提供上下交通及散体材料的垂直运输。
在塔楼主体结构施工时，由于核心筒施工采用爬模体系，因此在内筒电梯井道内布置一台单笼的SCD200VA型施工电梯（1#），主要是供核心筒剪力墙及内部水平结构施工时的施工人员及材料的垂直运输。在砌体结构、机电安装、装饰工程施工插入后，施工人员及材料的垂直运输量增加，为了尽快将施工人员运送到施工楼层，将增加二台SCD200/200V（2#、3#）型高速双笼施工电梯。主楼安装工程优先施工电梯井，安装电梯。在进行室外配套工程及工程收尾阶段拆除1#和2#电梯，改为使用核心筒内电梯进行人员和材料的运输。
施工电梯的使用计划：
塔楼施工电梯编号
型号
用途
安装时间
拆除
时间
安装最
后高度
1#
SCD200VA
核心筒爬模平台上人员垂直运输
塔楼核心筒施工至4层
主体结
构封顶
49层
2#
SCD200/200V
装饰、安装插入施工阶段，材料及楼层内作业人员垂直运输。
塔楼钢筋桁架楼板施工至10层
装修工程
施工完成
49层
3#
SCD200/200V
装饰、安装插入施工阶段，材料及楼层内作业人员垂直运输。
塔楼钢筋桁架楼板施工至10层
装修工程
施工完成
49层
为满足裙楼施工人员上下交通及材料的垂直运输，配备SCT80型单笼电梯。2号楼配三台（4#，5#，6#），3号、4号楼各一台。（7#、8#）
裙楼施工电梯编号
型号
用途
安装时间
拆除时间
安装最后高度
2#楼
SCT80
材料及楼层内作业人员垂直运输。
结构封顶
装修施工完成
7层
3#楼
SCT80
材料级楼层内作业人员垂直运输。
结构封顶
装修施工完成
5层
4#楼
SCT80
材料及楼层内作业人员垂直运输。
结构封顶
装修施工完成
8层
施工电梯平面布置图如下：
ii. 施工电梯安装
详见《施工电梯专项施工方案》。
c) 砼设备选择与配置
1. 混凝土输送泵选择
本工程地下室阶段除1区大体积混凝土浇筑需6台HBT60C混凝土输送泵外，地下室阶段每一分区布置2台HBT60C混凝土输送泵。塔楼结构施工，在21层以下采用HBT60C型砼输送泵，21~49层采用HBT80C型砼输送泵进行超高层砼泵送设备。裙楼结构施工采用HBT60C型砼输送泵。
2. 设备性能
1. HBT60C型砼输送泵
序号
性能指标
单位
数值
1
理论混凝土输送量（低压）
m³/h
73
2
理论混凝土输送量（高压）
m³/h
43
3
理论混凝土输出压力（低压）
m³/h
9.2
4
理论混凝土输出压力（高压）
m³/h
15.7
5
液压系统压力
Mpa
32
6
转速
r/min
1500
7
柴油机主动力
kw
110
8
上料高度
mm
1320
9
料斗容积
m³
0.6
10
外型尺寸
mm
6685×2085×2072
11
理论泵送高度
m
250
2. HBT80C型砼输送泵型砼输送泵
性能项目
单位
HBT80C拖式混凝土输送泵参数
理论输送量（低压）
m3/h
80
理论输送量（高压）
m3/h
48.8
理论输出压力（低压）
MPa
10.8
理论输出压力（高压）
MPa
18
液压系统压力
MPa
32
高低压切换
有
输送缸缸径×行程
mm
Ф200×2100
主油泵
ml/r
335
电动机
kW
132
转速
r/min
1500
上料高度
mm
1420
料斗容积
m3
0.7
外型尺寸
mm
7385×2099×2170
整机质量
kg
8500
混凝土塌落度
mm
120～230
理论最大输送距离
Ф150mm
m
水平 1200，垂直 350
Ф125mm
m
水平 1000，垂直 320
3. 泵管系统的选择
由于HBT80C型输送泵作业时，泵管内将产生250KN的水平拉力，因此选择耐高压的泵管系统，如下表：
序 号
项 目
选用方案
1
管径
150mm
2
管厚
10mm
3
接头形式
法兰螺栓连接
4
密封圈
带骨架的超高压密封圈
3. 混凝土布料机的选择
根据施工高度、混凝土浇筑量及施工进度的安排，选用2台HGY18布料机，用于混凝土浇筑时的布料。HGY18移动式布料机能在很小的空间内活动，并且可以向上和向下布料，具有很强的机动性，适合本工程混凝土工程施工。
HGY18布料机的相关参数如下：
性能指标
单位
指标数
布料半径
m
18
壁架回转角度
/
任意角
安装型式
四条支腿支撑，免安装
功率
Kw
11
支腿前后跨度
mm
4484x484
总质量
Kg
4500
输送管径
mm
125
末端软管长度
m
3
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
