技术交底记录 第 1 页　 共 3页
工 程名称
泸西一中迁建工程
接受交底班组

交底项目
M10浆砌石挡墙
交底日期

一、 所用材料
1、 石料:
形状不受限制, 但直径和厚度不得小于20cm。石料表面应清洗干净, 有水锈的石料严禁使用。
2、 砂浆
2.1砂浆严格按照试验室给定的配合比采用机械拌制, 自投完料后开始算起, 拌制时间不得小于2分钟。严禁采用人工拌合。砂浆运至工地临时存放时先在地面铺一干净的铁皮, 然后将砂浆存放于铁皮上, 严禁存放在地上。砂浆要随拌随用, 如在运输过程中发生离析、 泌水现象, 要重新拌合。已凝结的砂浆严禁使用。在施工时,砂浆配合比严格遵守重量比,不得使用体积比。砂子等材料的称量必须以计量工具为准。
2.1砂浆试件的制作
每拌合100m3(不足100m3按100m3计)制作一组试件, 一组试件由6块试块组成, 试模尺寸为70.7×70.7×70.7mm。制作时将砂浆分两层( 每层约40mm) 分层放入涂了脱模剂的试模中, 用捣棒( 直径为20mm、 长度200mm的钢棒, 底面加工成平面) 对每层砂浆沿螺旋方向均匀插捣25次。第二次插捣完毕后, 用抹刀沿模壁插数次, 使砂浆高出模壁1～2mm。
试件成型后0.5～1小时, 再用抹刀刮掉多余砂浆, 并抹平表面覆盖养护, 养护温度25℃左右。养护24小时后, 进行脱模并送至试验室进行养护。
二、 砌体砌筑
1、 根据测量班复核后的控制点用全站仪测设出每条骨架的轴线, 并用钢尺丈量等方法进行复核, 无误后挂线开挖基槽。
2、 砌体采用座浆法分层分段进行砌筑。支砌采用三走一丁的支砌方法, 分段位置设在沉降缝处, 分层水平砌缝大致水平。各砌块的砌缝应互相错开最少8㎝, 不能产生通缝, 砂浆应饱满, 不能有
交底人:
项目负责人:
接受人:

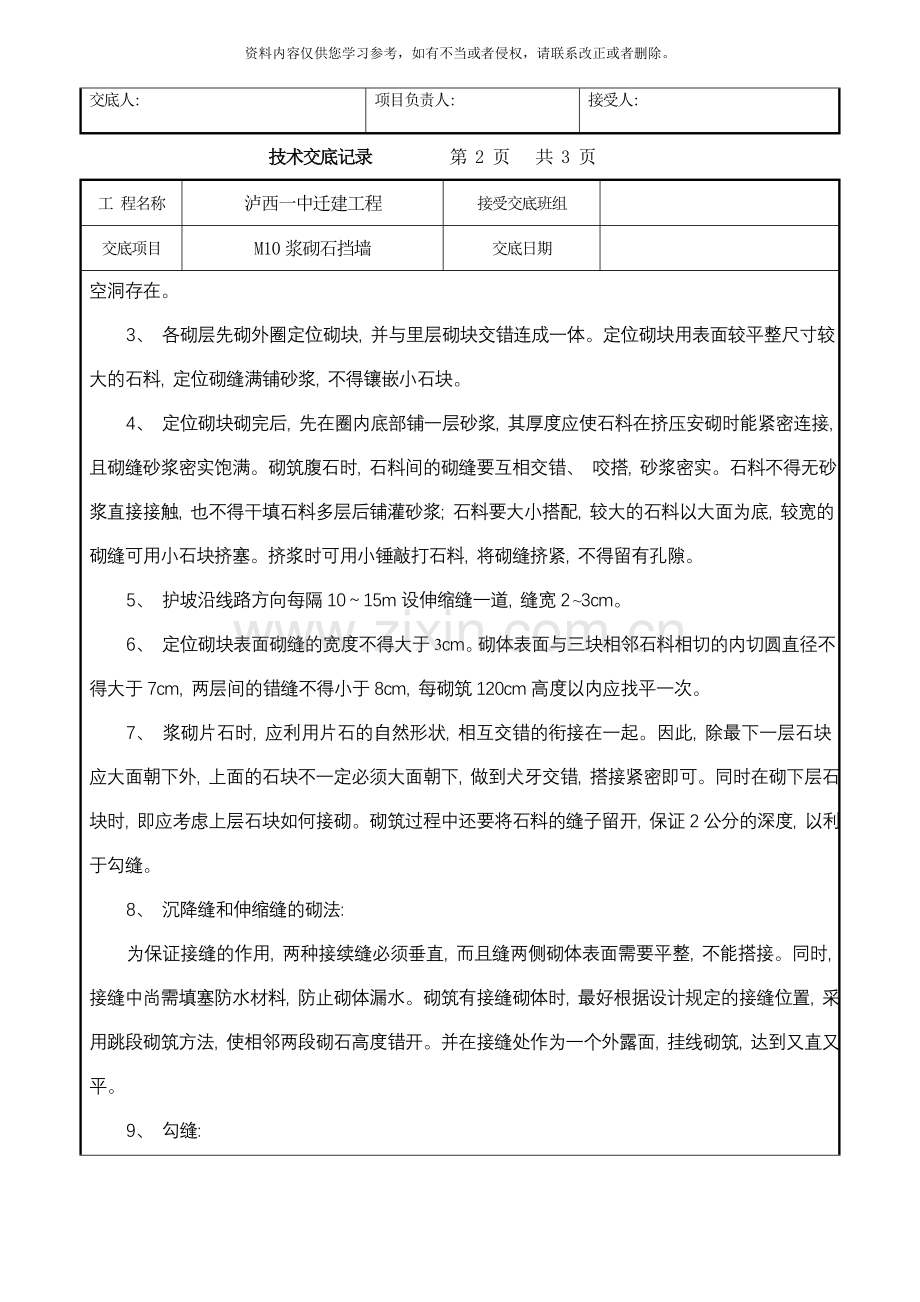

技术交底记录 第 2 页　 共 3 页
工 程名称
泸西一中迁建工程
接受交底班组

交底项目
M10浆砌石挡墙
交底日期

空洞存在。
3、 各砌层先砌外圈定位砌块, 并与里层砌块交错连成一体。定位砌块用表面较平整尺寸较大的石料, 定位砌缝满铺砂浆, 不得镶嵌小石块。
4、 定位砌块砌完后, 先在圈内底部铺一层砂浆, 其厚度应使石料在挤压安砌时能紧密连接, 且砌缝砂浆密实饱满。砌筑腹石时, 石料间的砌缝要互相交错、 咬搭, 砂浆密实。石料不得无砂浆直接接触, 也不得干填石料多层后铺灌砂浆; 石料要大小搭配, 较大的石料以大面为底, 较宽的砌缝可用小石块挤塞。挤浆时可用小锤敲打石料, 将砌缝挤紧, 不得留有孔隙。
5、 护坡沿线路方向每隔10～15m设伸缩缝一道, 缝宽2 ~3cm。
6、 定位砌块表面砌缝的宽度不得大于3cm。砌体表面与三块相邻石料相切的内切圆直径不得大于7cm, 两层间的错缝不得小于8cm, 每砌筑120cm高度以内应找平一次。
7、 浆砌片石时, 应利用片石的自然形状, 相互交错的衔接在一起。因此, 除最下一层石块应大面朝下外, 上面的石块不一定必须大面朝下, 做到犬牙交错, 搭接紧密即可。同时在砌下层石块时, 即应考虑上层石块如何接砌。砌筑过程中还要将石料的缝子留开, 保证2公分的深度, 以利于勾缝。
8、 沉降缝和伸缩缝的砌法:
为保证接缝的作用, 两种接续缝必须垂直, 而且缝两侧砌体表面需要平整, 不能搭接。同时, 接缝中尚需填塞防水材料, 防止砌体漏水。砌筑有接缝砌体时, 最好根据设计规定的接缝位置, 采用跳段砌筑方法, 使相邻两段砌石高度错开。并在接缝处作为一个外露面, 挂线砌筑, 达到又直又平。
9、 勾缝:
交底人:
项目负责人:
接受人:
技术交底记录 第 3 页　 共 3 页
工 程名称
泸西一中迁建工程
接受交底班组

交底项目
M10浆砌石挡墙
交底日期

该挡土墙勾缝为平缝, 横缝宽3cm, 竖缝宽2cm。
10、 养护
砌体砌筑完成后应及时覆盖, 并经常洒水保持湿润, 常温下养护期不得小于7d。
在养护期间应避免对砌体产生碰撞、 振动。
砌体的砂浆未达到设计强度前, 不得承受全部设计荷载。
