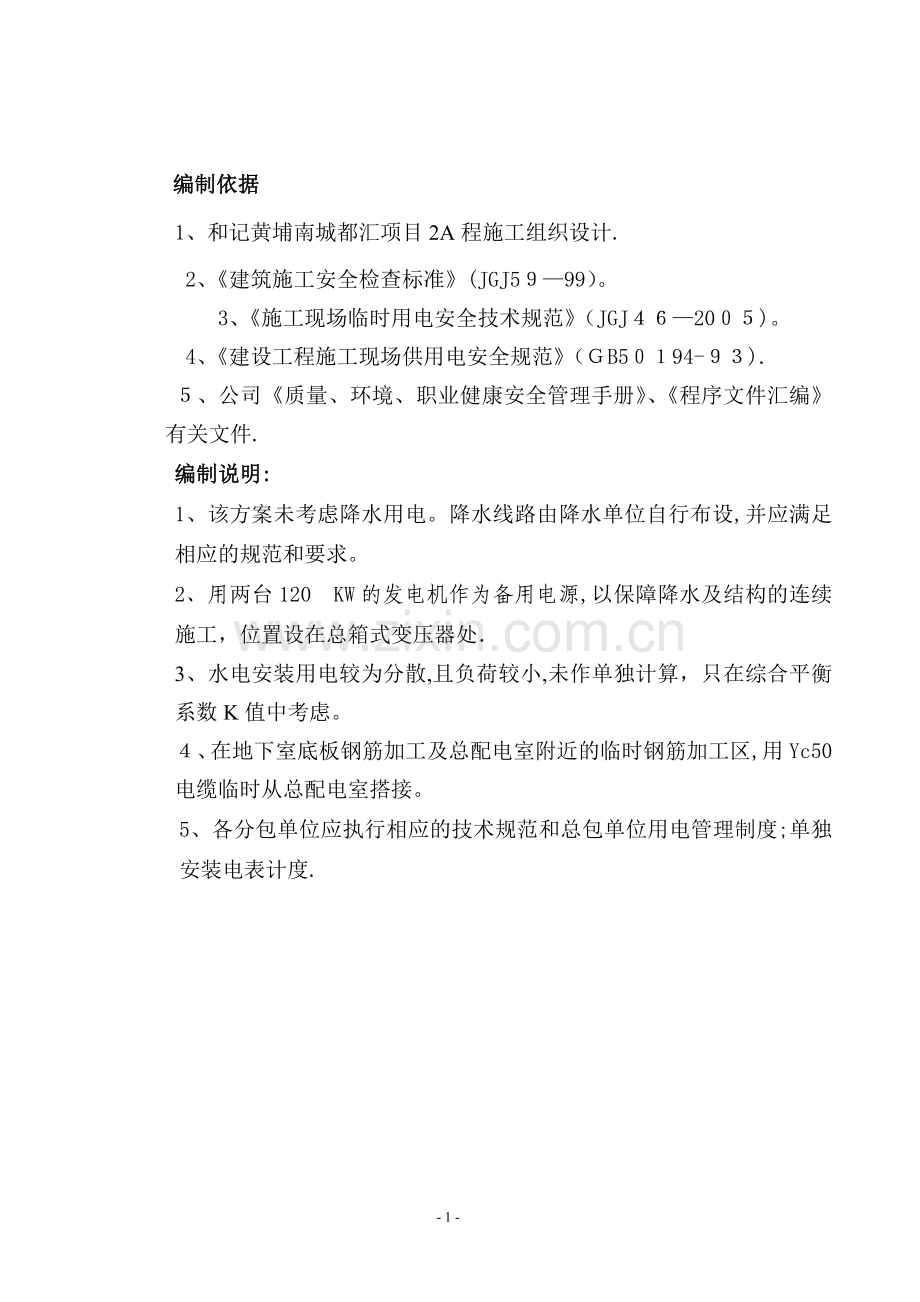

编制依据
1、和记黄埔南城都汇项目2A程施工组织设计.
2、《建筑施工安全检查标准》(JGJ59—99)。
3、《施工现场临时用电安全技术规范》(JGJ46—2005)。
4、《建设工程施工现场供用电安全规范》(GB50194-93).
5、公司《质量、环境、职业健康安全管理手册》、《程序文件汇编》有关文件.
编制说明:
1、该方案未考虑降水用电。降水线路由降水单位自行布设,并应满足相应的规范和要求。
2、用两台120 KW的发电机作为备用电源,以保障降水及结构的连续施工,位置设在总箱式变压器处.
3、水电安装用电较为分散,且负荷较小,未作单独计算,只在综合平衡系数K值中考虑。
4、在地下室底板钢筋加工及总配电室附近的临时钢筋加工区,用Yc50电缆临时从总配电室搭接。
5、各分包单位应执行相应的技术规范和总包单位用电管理制度;单独安装电表计度.
目录
一、工程概况
二、组织管理机构图,人员分工及其职责(附组织管理机构图表)
三 、总体目的和要求
四、用电设备一览表及电量计算
五、用电供电方案、主干线及各支线回路、负荷计算、导线选择
六、楼层用电
七、配电箱及低压电器选择
八、技术要求
九、安全技术措施
和记黄埔南城都汇项目2A区工程
临时施工用电方案
一、工程概况
成都市和记黄埔商住项目2A区工程建筑,建筑面积250760m2,其中:人防地下室建筑面积25720 m2,建筑总高度为54。775m,该建筑为地上18层的住宅,地下1层人防工程。建设单位已提供二台DXB—12箱式变压器作电源(1260KVA),施工临时用电从此处引出至相应的4个一级配电柜。
在建设单位的电源处分别设置发电机房、电工值班室,面积各为20M2;在3﹟楼处设置1﹟配电房(一级配电、XL-21配电柜)面积为15 M2。在14#楼处设置2#配电房(一级配电、XL-21配电柜)面积为15 M2。在24#楼处设置3#配电房(一级配电、XL—21配电柜)面积为15 M2.在13#楼处设置4#配电房(一级配电、XL-21配电柜)面积为15 M2,自备电源和网络电源相序一致(详见施工用电平面布置图)。
4个一级配电柜供电分配:1#楼、2#楼、3#楼、4#楼、9#楼、10#楼、11#楼、设为1#配电柜供电;7#楼、8#楼、14#楼、15#楼、16#楼、20#楼、21#楼设为2#配电柜供电;17#楼18#楼、22#楼、23#楼、24#楼、25#楼设为3#配电柜供电;5#楼、6#楼、12#楼、13#楼、19#、26#楼、27#楼设为4#配电柜供电,
配电室满足操作、维修的方便和通风良好、干燥、防火等相关要求,双扇门向外开.
用两台120 KW的发电机作为备用电源,以保障降水及结构的连续施工需要,发电机采用手动装置,位置设在箱式变压器处。
二、组织管理机构图,人员分工及其职责(附组织管理机构图表)
三 、总体目的和要求
为了贯彻执行“安全第一,预防为主"的方针及有关政策及法规,保障施工安全,提高工程质量,加快施工进度,根据建设单位提供的电源,充分利用场地条件,结合该工程的具体情况及施工机械配置,科学合理利用资源。本工程将实施规范化、标准化的施工临时用电,切实做到文明施工、安全用电、节约资源、科学施工。
四、用电设备一览表及电量计算
(一)、建设单位向总包单位提供D×B—12箱式变压器两台,每台是(630KVA),共计(1260KVA)。甲方在西北侧提供的为5#箱变,东南侧为4#箱变。
(二)、施工现场主要用电设备及参数
序号
机械类别
型号及技术参数
数量
单机计算功率KW
主体施工
装饰施 工
1
塔机
QTZ5212 45KW Jc℅=15℅
3
1
35
2
塔机
QT4008 40KW JC℅=15℅
9
30
3
混泥土输送泵
HBT—60 100KW cosФ=0。87
8
75
4
钢筋对焊机
UN—100KVA Jc℅=60℅cosФ=0。87
5
70
5
竖焊机
600型/500型 36KVA Jc℅=65℅
8
25
cosФ=0。86
6
水平焊机类
BXI—400A 40KVA Jc℅=60℅cosФ=0。87
5
27
7
交流焊机类
BX1—Q50KVA 380/220 Jc℅=60℅21KVA
16
10
14.7
8
搅拌机类
JZCJ350 7。5KW cosФ=0.87
5
6
7。5
9
钢筋弯曲机
GQ40A3KW
10
1
3
10
钢筋切断机
GW40—4A 7。5KW
5
1
7。5
11
其他工具
50
12
照明
白枳灯、典钨灯、日光灯(若干)、高压灯
80
合计
P=K∑P
=0.55(3×35+9×30+8×75+5×70+8×25+5×27+16×14。7+5×7.5+10×3+5×7。5+50+80)
=1171。61KW
(三)、同类设备负荷计算
计算说明: P-为计算负荷
Jc—暂载率
cosФ—功率因数
se-铭牌定额容量
1、塔机:P=2s√Jc =35(KW)
2、钢筋对焊机:P=Se√Jc ×cosФ=70(KW)
3、钢筋竖焊机:P=Se √Jc×cosФ=25(KW)
4、水平焊机: P=Se√Jc ×cosФ=27(KW
5、交流电焊机:P=Se√Jc × cosФ=14.7(KW)
6、砼输送泵:p=se√Jc × cosФ=75(KW)
五、用电供电方案、主干线及各支线回路、负荷计算、导线选择
(一) 线路平面布置
该工程占地面积大,我公司将从建设单位提供2台箱式变压器处引出4个主干线回路,至4个区域一级配电室(1﹟、、2﹟、3﹟、4﹟配电室),由配电室呈放射式供电辐射各个施工现场区域,以保障施工需要,减少局部故障造成停电范围扩大。
其电气系统布置图见附图一.
(二)分支回路负荷计算、导线选择:
1、第1干线(1#配电房):
2#楼塔机,4#楼塔机,10#楼塔机功3台;砼输送泵2台;龙门吊4台楼层用电120(KW),其他60(KW)
Pе=K∑P=0.7(35+30+30+75+75+5.5+5.5+5.5+5。5+120+60)=312.9(kw)
I=Pe×103/(√3×U)=312.9×103/(√3×380)=475(A)
查相关手册,选择BLV聚氯乙烯绝缘铝芯线沿墙电缆沟敷设,相线截面240MM²,工作零线、保护零线120MM²,由5#箱变输送。
2、第2干线(2#配电房):
7﹟ 楼塔机1台、15﹟ 楼塔机1台、20﹟ 楼塔机1台共3台,、混砼输送泵2台,钢筋加工房80(KW),楼层用电120(KW),其他60(KW).
Pe=K∑P=0。7(35+30+30+75+75+80+120+60)=353.5 kw
I=Pе×103/(√3×U)=353。5×103/(√3×380)=537(A)
查相关手册,选择BLV-聚氯乙烯绝缘铝芯线沿墙电缆沟敷设,相线截面240MM²,工作零线、保护零线120MM²,由5#箱变输送.
3、第3干线(3#配电房):
17﹟ 楼塔机1台、22﹟ 楼塔机1台、24﹟ 楼塔机1台共3台, 砼输送泵1台,钢筋加工房80(KW)、楼层用电100(KW),其他40 kw。
Pe=K∑P=0。7(30+30+30+75+75+80+80+100+40)=378 kw
I=Pе×103/(√3×U)=378×103/(√3×380)=574(A)
查相关手册,选择BLV聚氯乙烯绝缘铝芯线沿墙电缆沟敷设,相线截面240MM²,工作零线、保护零线120 MM²,由4#箱变输送。
4、第4干线(4#配电房):
5﹟ 楼塔机1台、12﹟ 楼塔机1台、27﹟ 楼塔机1台共3台, 砼输送泵2台,钢筋加工房2个共160(KW),楼层用电100(KW),其他40 kw。
P=K∑P=0.7(30+30+35+75+75+80+80+100+40)=381.5 kw
I=Pе×103/(√3×U)=381。5×103/(√3×380)=579(A)
查相关手册,选择BLV聚氯乙烯绝缘铝芯线沿墙电缆沟敷设,相线截面240MM²,工作零线、保护零线120MM²,由4﹟箱变输送。
5、第5干线 专用照明(设置在1#配电房内):
围墙路灯、办公、生活、现场照明共四个回路;沿围墙路灯用双回路控制;地下室、楼梯间、人行通道采用36V低压电源,共60KW。
I=Pе×103/(√3×U)=60×103/(√3×380)=273(A)
符号说明:I——固定干线回路电流
Pe—-回路总容量KW
U——线电压
K—为综合平衡系数,值取0。7
(三)、根据该工程的具体特点和不同期间所投入的施工设备,施工用电高峰集中在主体施工阶段,做好平衡调配。在装饰装修阶段,将拆除部分大型施工机械,总体用电量减少,分包单位增多,应作好对分包单位的用电管理。
(四)、电缆的敷设:
为保障现场线路整洁清爽,从箱式变压器至1﹟、2﹟、3﹟、4﹟配电室,主要干线较为集中,沿墙作电缆沟埋地敷设,深度60CM,电缆沟下回埋沙土(详见附图 );在次支回路或电缆分散处,穿管敷设.
(五)、主要电线电缆计划表
序号
规格名称
型号
数量(米)
1
铝芯绝缘导线
BLV—240
2000
2
铝芯绝缘导线
BLV-120
1400
3
橡皮绝缘电缆
YC—3×50+2×16
500
4
橡皮绝缘电缆
YC-3×35+2×10
600
5
橡皮绝缘电缆
YC—3×25+2×10
500
6
铜芯绝缘导线
BV—50
7500
7
铜芯绝缘导线
BV—25
4600
8
铝芯绝缘导线
BLV—70
3700
9
铝芯绝缘导线
BLV-35
2800
六、楼层用电
因该建筑群为高层建筑,楼层施工时每栋楼(其中9﹟、10﹟、11﹟分别设置)设置楼层线路,随建筑物的增高而上升。用电负荷主要考虑钢筋竖焊机、交流焊机、混凝土振动器及照明,负荷设计为每条楼层线路60KW,
I=Pе×103/(√3×U)=60×103/(√3×380)=91 (A)
选择BLV聚氯乙烯绝缘铝芯线,相线、工作零线70 MM²,保护零线35 MM²。线路沿建筑物外墙上楼层,每隔2层设置一个配电箱(及偶数层有二级箱)。
楼层线路布置图见附图 .
七、配电箱及低压电器选择
(一)、现场配电原理:
箱式变压器——→区域配电房(一级配电箱)—-→二级配电箱—-→三级配电箱(开关箱)——→用电器
(二)、主要配电设备表
序号
规格名称
型号
数量
备注
1
总配电柜
DXB—12配电柜
2
见附图二
1
分配电柜
XL—21配电柜 600A
4
见附图三
2
分配电箱
400A 5回路
7
见附图四
3
首层分配电箱
DZ20—200A 3回路
14
4
对焊机开关箱
DZ20-200A
5
5
塔机开关箱
DZL-125A
12
6
混泥土泵开关箱
DZ20—315A
8
7
搅拌机开关箱
DZ15型—32A
12
8
木工加工开关箱
DZ15型-32A
8
9
钢筋加工开关箱
DZ15型-40A
12
10
电焊机开关箱
VK100—630
12
11
楼层电箱
BATL—13-200A
216
12
照明分配箱
DZ20L—100/490 100A
6
13
照明开关箱
DZ20L—63/490 63A
18
14
手提动力箱
DZ15L-32A
27
15
地下室低压变压器(36)配电箱
4
16
手提动照明分配箱
DZ15L-63A
12
(三)、临时用电配电箱选用符合规范要求的合格产品,漏电保护以2~3级为宜,体现漏电电流的分级;开关的容量与导线的截面、负荷的大小相匹配.
(四)、动力、照明生活用电分路设置,设置独立的照明回路及照明配电箱。
主要配电箱位置见附图一.
八、技术要求
1、照明和动力回路分别设置,底层架设专用的照明回路和照明配电箱。
2、三条相线、工作零线、保护零线的色标,从材料计划到架设,严格按色标要求执行;工作零线与保护零线严格分开。
3、电焊机接线时,尽可能分布到三条相线上,作到三相平衡.
4、接地接零:配电箱重复接地(箱与箱之间距离﹥30M时,每隔30M设置重复接地)电阻﹤10Ω;接地材料用﹥Φ20圆钢或﹥40×4镀锌扁钢,高出地面60CM,并作接地标识。
5、漏电开关的设置:漏电开关以2~3级,体现漏电电流的分级;开关箱的漏电开关漏电电流≯30mA(潮湿处≯15mA),动作时间应小于0。1S.
6、地下室、楼梯、人行通道采用36∨低压电;地下室低压照明变压器的一次线引入电源,从两个不同的回路接入,避免影响大面积停电.
7、临时用电每条回路通电时必须测试绝缘电阻,达到绝缘要求后才能送电。
8、负荷开关的选择应与相应的负荷匹配.
9、现场采用TN-S的三相五线制供电,保护零线和工作零线分别设置,工作零线选用蓝色,保护零线用黄绿相间色。
10、高空设备(如塔机、龙门吊),必须按有关要求作防雷接地。
11、在临时用电安装完毕,项目部应组织有关人员验收后,才能使用。
12、现场临电施工均应以审批后的平面布置图为依据,如需改动必须经有关人员同意,同时做好变更资料存档.
九、安全技术措施
1、建立健全安全用电的管理制度。(配电房的管理制度,定期检查制度,宿舍安全用电管理制度),对员工进行安全用电的宣传教育和书面的安全技术交底.
2、严格按照«施工现场临时用电安全技术规程»(JGJ46-2005)的要求施工,杜绝违章操作.
3、严格执行“三级配电,二级漏电保护",“一机一闸,一漏电一保护”。
4、本工程临电配电箱均选用符合规范要求的临时用电配电箱生产厂家生产的合格产品;现场所配置的电器材料,必须是合格产品。
5、 施工现场的配电箱,编号颜色必须一致。配电箱必须有负荷系统图,负责人姓名.配电箱必须有供电标志。
6、配电箱专人管理,作到责任到人。
7、避免通电线路短路,过载引发电线发热,引起火灾。
8、配电房、电焊机及电焊作业附近不得堆放易燃易爆物品,消除火灾隐患.
9、 分配电箱与开关箱的距离不得超过30M,开关箱与其所控电气设备相距不得超过3M。
10、配电箱与开关箱的周围应有两人同时工作的足够空间和通道。严禁在电箱旁堆放建筑材料和杂物。
11、 配电箱应保持清洁,门锁齐全,箱内不得存放无关用品。
12、从事电气操作人员,必须持有效证件上岗 ,认真执行电气操作规程,穿戴好符合要求的劳动用品.
13、对配电箱、开关箱进行检查、维修时,必须将其前一级相应的电源开关分闸断电,并悬挂停电标志牌,严禁带电作业.
14、夜间从事电气操作时必须二人,并应有足够的照明设施,严禁带病作业,酒后作业.
15、现场必须配有符合消防规范要求的灭火设备,配电室内必须配不少于两个灭火器。
16、照明器具、手持电动工具必须采用铜芯橡套软线缆;严禁使用胶质线。
17、各分包单位必须执行相应的技术规范和总包单位有关的用电管理制度;未经总包单位的许可,严禁私拉乱接.
18、电焊机配置触电保护器。
附图一、施工临时用电总平面布置图
附图二、DXB-12PEI 配电柜接线图
附图三、XL—21配电柜接线图
附图四、施工现场三级配电结构示意图
附图五、楼层用电立面布置图
附图六、TN—S系统原理图
附图七、电缆沟详图
