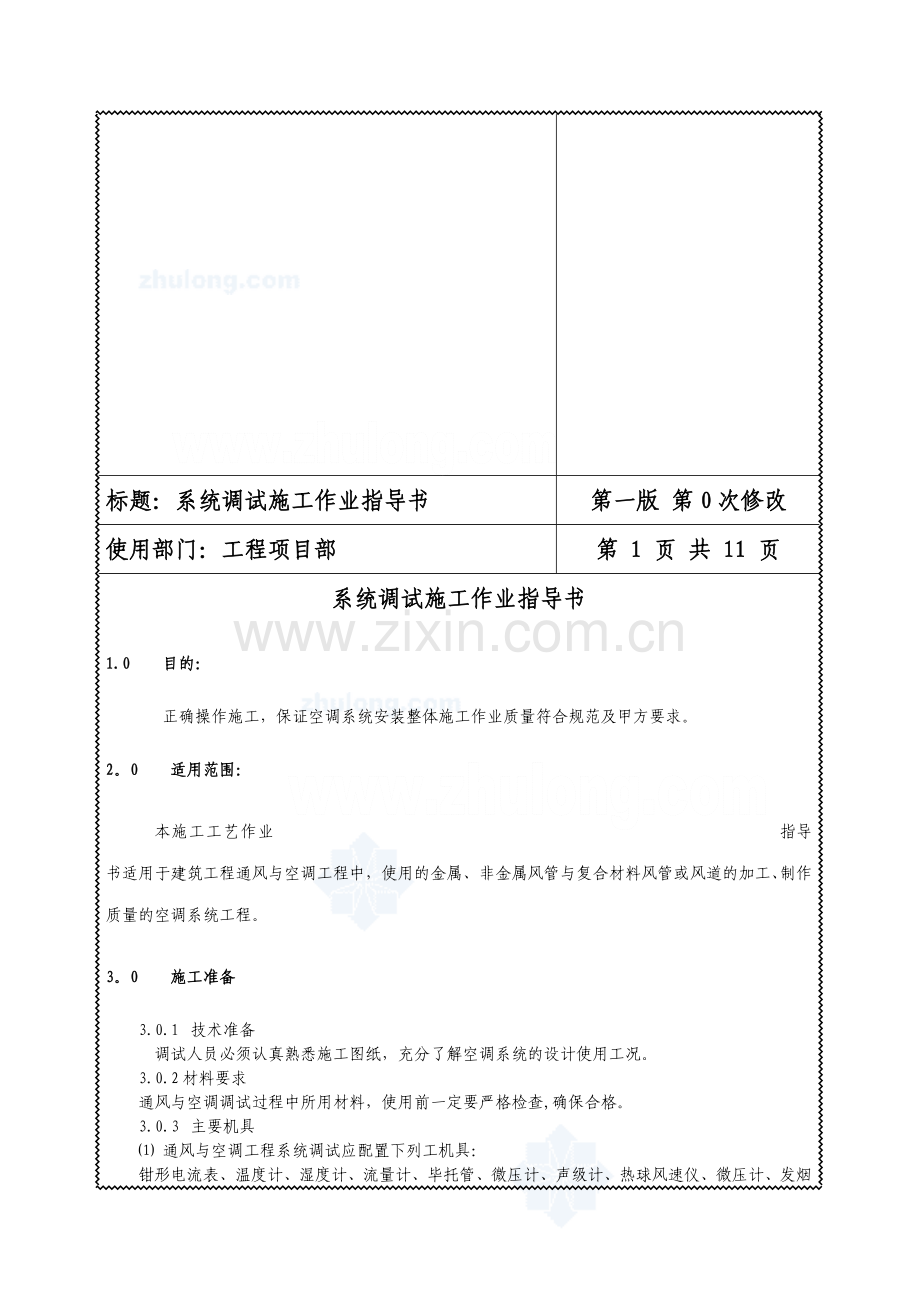

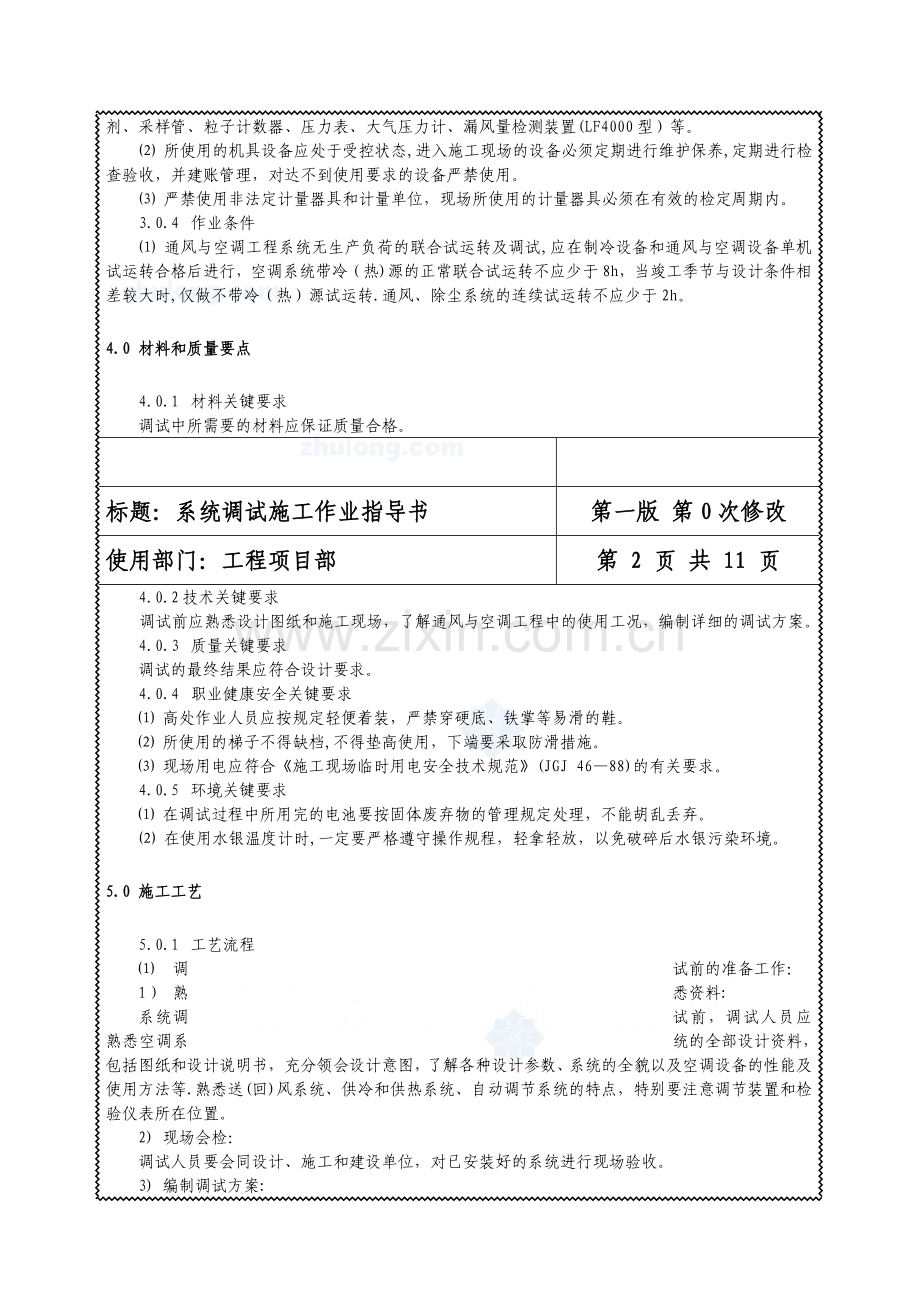

标题：系统调试施工作业指导书第一版 第0次修改使用部门：工程项目部第 1 页 共 11 页系统调试施工作业指导书1.0 目的： 正确操作施工，保证空调系统安装整体施工作业质量符合规范及甲方要求。2。0 适用范围： 本施工工艺作业指导书适用于建筑工程通风与空调工程中，使用的金属、非金属风管与复合材料风管或风道的加工、制作质量的空调系统工程。3。0 施工准备3.0.1 技术准备调试人员必须认真熟悉施工图纸，充分了解空调系统的设计使用工况。3.0.2 材料要求通风与空调调试过程中所用材料，使用前一定要严格检查,确保合格。3.0.3 主要机具 通风与空调工程系统调试应配置下列工机具：钳形电流表、温度计、湿度计、流量计、毕托管、微压计、声级计、热球风速仪、微压计、发烟剂、采样管、粒子计数器、压力表、大气压力计、漏风量检测装置(LF4000型）等。 所使用的机具设备应处于受控状态,进入施工现场的设备必须定期进行维护保养,定期进行检查验收，并建账管理，对达不到使用要求的设备严禁使用。 严禁使用非法定计量器具和计量单位，现场所使用的计量器具必须在有效的检定周期内。3.0.4 作业条件 通风与空调工程系统无生产负荷的联合试运转及调试,应在制冷设备和通风与空调设备单机试运转合格后进行，空调系统带冷（热)源的正常联合试运转不应少于8h，当竣工季节与设计条件相差较大时,仅做不带冷（热）源试运转.通风、除尘系统的连续试运转不应少于2h。4.0 材料和质量要点4.0.1 材料关键要求调试中所需要的材料应保证质量合格。标题：系统调试施工作业指导书第一版 第0次修改使用部门：工程项目部第 2 页 共 11 页4.0.2 技术关键要求调试前应熟悉设计图纸和施工现场，了解通风与空调工程中的使用工况，编制详细的调试方案。4.0.3 质量关键要求调试的最终结果应符合设计要求。4.0.4 职业健康安全关键要求 高处作业人员应按规定轻便着装，严禁穿硬底、铁掌等易滑的鞋。 所使用的梯子不得缺档,不得垫高使用，下端要采取防滑措施。 现场用电应符合施工现场临时用电安全技术规范(JGJ 4688)的有关要求。4.0.5 环境关键要求 在调试过程中所用完的电池要按固体废弃物的管理规定处理，不能胡乱丢弃。 在使用水银温度计时,一定要严格遵守操作规程，轻拿轻放，以免破碎后水银污染环境。5.0 施工工艺5.0.1 工艺流程 调试前的准备工作：1） 熟悉资料: 系统调试前，调试人员应熟悉空调系统的全部设计资料，包括图纸和设计说明书，充分领会设计意图，了解各种设计参数、系统的全貌以及空调设备的性能及使用方法等.熟悉送(回)风系统、供冷和供热系统、自动调节系统的特点，特别要注意调节装置和检验仪表所在位置。 2) 现场会检： 调试人员要会同设计、施工和建设单位，对已安装好的系统进行现场验收。 3) 编制调试方案: 调试方案内容包括调试的目的要求、进度、程序、方法、安全措施、仪器仪表的配套及人员安排等,调试方案要报送专业监理工程师审核批准；调试结束后，必须提供完整的调试资料和报告。（2） 调试的主要项目和程序：系统调试可以按以下项目和程序进行试验和调整：1) 空调设备单机试运转及调试；2） 系统风量的测定和调整;3） 空调水系统的测定和调整；4） 自动调节和监测系统的检验、调整与联动运行；5） 室内参数的测定和调整；6) 防排烟系统的测定和调整.5.0.2 操作工艺和调试要点 设备单机试运转及调试的内容和规定1） 通风机、空调机组中的风机: 风机外观检查：标题：系统调试施工作业指导书第一版 第0次修改使用部门：工程项目部第 3 页 共 11 页核对风机、电动机型号、规格及皮带轮直径是否与设计相符；检查风机、电动机的皮带轮的中心轴线是否平行，地脚螺栓是否已拧紧；检查风机进、出口处柔性短管是否严密，传动皮带松紧程度是否适合； 检查轴承处是否有足够润滑油； 用手盘动皮带时，叶轮是否有卡阻现象;检查风机调节阀门的灵活性，定位装置的可靠性；检查电机、风机、风管接地线连接的可靠性。 风机的启动与运转： 点动风机，检查叶轮运转方向是否正确，运转是否平稳，叶轮与机壳有无摩擦和不正常声响。 风机启动后,应用钳形电流表测量电机的启动电流,待风机运转正常后再测量电动机运转电流，检查电机的运行功率是否符合设备技术文件的规定。 风机在额定转速下连续运行2h后，应用数字温度计测量其轴承的温度，滑动轴承外壳最高温度不得超过70，滚动轴承不得超过80。 2） 水泵： 水泵的外观检查： 检查水泵和其附属系统的部件应齐全,各紧固连接部位不得松动； 用手盘动叶轮时应轻便、灵活、正常，不得有卡、碰现象和异常的振动及声响. 水泵的启动和运转: 水泵与附属管路系统上的阀门启闭状态要符合调试要求，水泵运转前，应将人口阀全开，出口阀全闭,待水泵启动后再将出口阀打开。 点动水泵，检查水泵的叶轮旋转方向是否正确. 启动水泵,用钳形电流表测量电动机的启动电流,待水泵正常运转后，再测量电动机的运转电流，检查其电机运行功率值，应符合设备技术文件的规定。 水泵在连续运行2h后，应用数字温度计测量其轴承的温度，滑动轴承外壳最高温度不得超过706，滚动轴承不得超过75。 3） 冷却塔： 冷却塔运转前准备工作： 清扫冷却塔内的杂物和尘垢,防止冷却水管或冷凝器等堵塞； 冷却塔和冷却水管路系统用水冲洗，管路系统应无漏水现象； 检查自动补水阀的动作状态是否灵活准确。 冷却塔运转：冷却塔风机与冷却水系统循环试运行不少于2h，运行时冷却塔本体应稳固、无异常振动,用声级计测量其噪声应符合设备技术文件的规定。 冷却塔试运转工作结束后,应清洗集水池。冷却塔试运转后，如长期不使用，应将循环管路及集水池中的水全部放出,防止设备冻坏。 4) 制冷机组、单元式空调机组的试运转，应符合设备技术文件和现行国家标准制冷设备、空气分离设备安装工程施工及验收规范（GB 50274)的有关规定，正常运转不应少于8h。标题：系统调试施工作业指导书第一版 第0次修改使用部门：工程项目部第 4 页 共 11 页5) 电控防火、防排烟风阀（口）: 电动防火阀、防排烟风阀(口）的手动、电动操作应灵活、可靠，信号输出要正确.在调试前要检查所有的阀门均应全部开启. （2） 通风与空调系统风量的测试 空调系统风量的测定内容包括:测定总送风量、新风量、回风量、排风量,以及各干、支风管内风量和送(回)风口的风量等。 1) 风管内风量的测定方法: 测定截面位置和测定截面内测点位置的确定: 在用毕托管和倾斜式微压计测系统总风量时，测定截面应选在气流比较均匀稳定的地方。一般都选在局部阻力之后大于或等于4倍管径(或矩形风管大边尺寸）和局部阻力之前大于或等于1。5倍管径（或矩形风管大边尺寸)的直管段上,当条件受到限制时，距离可适当缩短,且应适当增加测点数量。测定截面内测点的位置和数目，主要根据风管形状而定,对于矩形风管，应将截面划分为若干个相等的小截面，并使各小截面尽可能接近于正方形，测点位于小截面的中心处,小截面的面积不得大于0.05m2。在圆形风管内测量平均速度时，应根据管径的大小,将截面分成若干个面积相等的同心圆环，每个圆环上则量四个点,且这四个点必须位于互相垂直的两个直径上，所划分的圆环数目,可按表5.0.21选用： 圆形风管划分圆环数表 表5.0。21圆形风管直径(mm）200以下200400400700700以上圆环数（个）34556 制系统草图: 根据系统的实际安装情况，参考设计图纸，绘制出系统单线草图供测试时使用；在草图上,应标明风管尺寸、测定截面位置、风阀的位置、送（回）风口的位置等。在测定截面处，应说明该截面的设计风量、面积。 测量方法： 将毕托管插入测试孔，全压孔迎向气流方向，使倾斜式微压计处于水平状态，连接毕托管和倾斜式微压计，在测量动压时，不论处于吸入管段还是压出管段,都是将较大压力(全压)接“+”处，较小压力(静压）接“处，将多向阀手柄扳向“测量”位置，在测量管标尺上即可读出酒精柱长度,再乘以倾斜测量管所固定位置上的仪器常数K值,即得所测量的压力值。 系统总风量的调整： 系统总风量的调整可以通过调节风管上的风阀的开度的大小来实现. 2） 回风口风量的测定： 送(回）风口或吸风罩风量的测定有两种方法： （A）用热球风速仪在风口截面处用定点测量法进行测量,测量时可按风口截面的大小，划分为若干个面积相等的小块,在其中心处测量.对于尺寸较大的矩形风口（图5.0.2c）可分为同样大小的812个小方格进行测量；对于尺寸较小的矩形风口（图8.6。2d)，一般测5个点即可，对于条缝形风口 （图5.0。2b），在其高度方向至少应有两个测点，沿条缝方向根据其长度分别取为4、5、6对测点；标题：系统调试施工作业指导书第一版 第0次修改使用部门:工程项目部第 5 页 共 11 页对于圆形风口(图8.6.2a）,按其直径大小可分别测4个点或5个点.图5.0。2 测定截面测点的位置和数目示意图（B)可用叶轮风速仪采用匀速移动测量法测量：对于截面积不大的风口，可将风速仪沿整个截面按一定的路线慢慢地匀速移动，移动时风速仪不得离开测定平面，此时测得的结果可认为是截面平均风速,此法须进行三次，取其平均值。 风量调整: 目前使用的风量调整方法有流量等比分配法、基准风口调整法和逐段分支调整法,调试时可根据空调系统的具体情况采用相应的方法进行调整。 (3） 空调水系统的调试 空调工程水系统应冲洗干净，不含杂物,并排除管道系统中的空气，系统连续运行应达到正常、平稳.系统调整后，各空调机组的水流量应符合设计要求,允许偏差为20. 1) 冷却水系统的调试: 启动冷却水泵和冷却塔,进行整个系统的循环清洗,反复多次,直至系统内的水不带任何杂质，水质清洁为止，在系统工作正常的情况下，用流量仪测量冷却水的流量，并进行调节使之符合要求. 2) 冷冻水系统的调试： 冷冻水系统的管路长且复杂，系统内清洁度要求高，因此，在清洗时要求严格、认真，冷冻水系统的清洗工作属封闭式的循环清洗，反复多次,直至水质洁净为止。最后开启制冷机蒸发器、空调机组、风机盘管的进水阀，关闭旁通阀,进行冷水系统管路的充水工作。在充水时要在系统的各个最高点安装自动排气阀，进行排气. （4) 自动调节和监测系统的检验、调整与联动运行 通风与空调工程的控制和监测设备应能与系统的检测元件和执行机构正常沟通，系统的状态参数应能正确显示，设备联锁、自动调节器、自动保护应能正确动作。 1） 系统投运前的准备工作： 室内校验：严格按照使用说明或其他规范对仪表逐台进行全面性能校验； 现场校验：仪表装到现场后，还需进行诸如零点、工作点、满刻度等一般性能校验。 2) 自动调节系统的线路检查：标题：系统调试施工作业指导书第一版 第0次修改使用部门:工程项目部第 6 页 共 11 页 按控制系统设计图纸与有关的施工规程，仔细检查系统各组成部分的安装与连接情况. 检查敏感元件安装是否符合要求，所测信号是否正确反应工艺要求,对敏感元件的引出线，尤其是弱电信号线，要特别注意强电磁场干扰情况。 对调节器着重于手动输出、正反向调节作用、手动自动的无扰切换. 对执行器着重于检查其开关方向和动作方向，阀门开度与调节器输出的线性关系、位置反馈、能否在规定数值起动、全行程是否正常、有无变差和呆滞现象。 对仪表连接线路的检查:着重查错、查绝缘情况和接触情况。 对继电信号检查:人为地施加信号,检查被调量超过预定上、下限时的自动报警及自动解除警报的情况等，此外，还要检查自动联锁线路和紧急停车按钮等安全措施。 (5） 空调房间室内参数的测定和调整 1) 室内温度和相对湿度的测定： 室内温度、相对湿度波动范围应符合设计的要求； 室内温度、相对湿度的测定,应根据设计要求来确定工作区，并在工作区内布置测点。 一般舒适性空调房间应选择在人经常活动的范围或工作面为工作区。 恒温恒湿房间离围护结构0.5m，离地高度0。51.5m处为工作区。 测点的布置： （A） 送、回风口处。 （B) 恒温工作区内具有代表性的地点(如沿着工艺设备周围布置或等距布置）。 （C) 室中心(没有恒温要求的系统，温、湿度只测此一点)。 (D） 敏感元件处。 测点数按表5.0.22确定。湿、温度测点数 表5.0.22波动范围室内面积50m2每增加2050m2t=0。52RH=5%10RH5每增加35t0。5RH5RH点间距不应大于2m，点数不应少于5个 有恒温恒湿要求的房间，室温波动范围按各测点的各次温度中偏离控制点温度的最大值，占测点总数的百分比整理成累积统计曲线，90以上测点达到的偏差值为室温波动范围，应符合设计要求。区域温差以各测点中最低的一次温度为基准,各测点平均温度与其偏差的点数,占测点总数的百分比整理成累积统计曲线，如90以上测点的偏差值在室温波动范围内为符合设计要求。相对湿度波动范围可按室温波动范围的原则确定。标题：系统调试施工作业指导书第一版 第0次修改使用部门：工程项目部第 7 页 共 11 页 2) 室内静压差的测定： 静压差的测定应在所有门窗关闭的条件下,由高压向低压、由里向外进行，检测时所使用的微压计,其灵敏度不应低于2。0Pa。 为了保持房间的正压,通常靠调节房间回风量和排风量的大小来实现. 3） 空调室内噪声的测定： 空调房间噪声测定，一般以房间中心离地面1。2m高度处为测点，噪声测定时要排除本底噪声的影响。 （6） 防排烟系统的测定 防排烟系统联合试运行与调试的结果(风量及正压)，必须符合设计与消防的规定。 防排烟系统的风量测定可按照8。6。2第（2) 款系统风量测定的方法进行。 在风量满足设计要求的情况下，按每次开启三个楼层的加压风口，风口风量及相关区域的正压，应符合设计与消防的规定。6。0 质量标准6.0.1 主控项目通风与空调工程安装完毕,必须进行系统的测定和调整（简称调试）.系统调试应包括下列项目：设备单机试运转及调试;系统无生产负荷下的联合试运转及调试.检查数量：全数。检查方法:观察、旁站、查阅调试记录.设备单机试运转及调试应符合下列规定:通风机、空调机组中的风机，叶轮旋转方向正确、运转平稳、无异常振动与声响，其电机运行功率应符合设备技术文件的规定.在额定转速下连续运转2h 后,滑动轴承外壳最高温度不得超过70；滚动轴承不得超过80; 水泵叶轮旋转方向正确，无异常振动和声响，紧固连接部位无松动，其电机运行功率值符合设备技术文件的规定。水泵连续运转2h后，滑动轴承外壳最高温度不得超过70；滚动轴承不得超过75; 冷却塔本体应稳固、无异常振动,其噪声应符合设备技术文件的规定。风机试运转按本条第1款的规定； 冷却塔风机与冷却水系统循环试运行不少于2h，运行应无异常情况； 制冷机组、单元式空调机组的试运转，应符合设备技术文件和现行国家标准制冷设备、空气分离设备安装工程施工及验收规范GB 50274的有关规定，正常运转不应少于8h； 电控防火、防排烟风阀(口)的手动、电动操作应灵活、可靠，信号输出正确。检查数量：第1款按风机数量抽查10%，且不得少于1台；第2、3、4款全数检查；第5款按系统中标题：系统调试施工作业指导书第一版 第0次修改使用部门：工程项目部第 8 页 共 11 页风阀的数量抽查20%，且不得少于5件.检查方法：观察、旁站、用声级计测定、查阅试运转记录及有关文件.系统无生产负荷的联合试运转及调试应符合下列规定： 系统总风量调试结果与设计风量的偏差不应大于10; 空调冷热水、冷却水总流量测试结果与设计流量的偏差不应大于10%； 舒适空调的温度、相对湿度应符合设计的要求。恒温、恒湿房间室内空气温度、相对湿度及波动范围应符合设计规定. 检查数量:按风管系统数量抽查10，且不得少于1个系统。 检查方法:观察、旁站、查阅调试记录。防排烟系统联合试运行与调试的结果（风量及正压），必须符合设计与消防的规定.， 检查数量:按总数抽查10%，且不得少于2个楼层. 检查方法：观察、旁站、查阅调试记录.净化空调系统还应符合下列规定： 单向流洁净室系统的系统总风量调试结果与设计风量的允许偏差为0-20，室内各风口风量与设计风量的允许偏差为15%。 新风量与设计新风量的允许偏差为10。 单向流洁净室系统的室内截面平均风速的允许偏差为020%，且截面风速不均匀度不应大于0。25。 新风量和设计新风量的允许偏差为10。 相邻不同级别洁净室之间和洁净室与非洁净室之间的静压差不应小于5Pa,洁净室与室外的静压差不应小于10Pa; 室内空气洁净度等级必须符合设计规定的等级或在商定验收状态下的等级要求。 高于等于5级的单向流洁净室，在门开启的状态下，测定距离门0.6m室内侧工作高度处空气的含尘浓度，亦不应超过室内洁净度等级上限的规定。 检查数量：调试记录全数检查，测点抽查5,且不得少于1点。 检查方法：检查、验证调试记录,按本规范规定附录B进行测试校验。6.0.2 一般项目设备单机试运转及调试应符合下列规定:水泵运行时不应有异常振动和声响、壳体密封处不得渗漏、紧固连接部位不应松动、轴封的温升应正常;在无特殊要求的情况下,普通填料泄漏量不应大于60mL/h，机械密封的不应大于5mL/h;风机、空调机组、风冷热泵等设备运行时，产生的噪声不宜超过产品性能说明书的规定值；风机盘管机组的三速、温控开关的动作应正确,并与机组运行状态一一对应。检查数量:第1、2 款抽查20%，且不得少于1 台；第3 款抽查10%，且不得少于5 台。检查方法：观察、旁站、查阅试运转记录。通风工程系统无生产负荷联动试运转及调试应符合下列规定：系统联动试运转中，设备及主要部件的联动必须符合设计要求，动作协调、正确,无异常现象；系统经过平衡调整，各风口或吸风罩的风量与设计风量的允许偏差不应大于15%；标题：系统调试施工作业指导书第一版 第0次修改使用部门：工程项目部第 9 页 共 11 页湿式除尘器的供水与排水系统运行应正常。空调工程系统无生产负荷联动试运转及调试还应符合下列规定：空调工程水系统应冲洗干净、不含杂物，并排除管道系统中的空气；系统连续运行应达到正常、平稳；水泵的压力和水泵电机的电流不应出现大幅波动。系统平衡调整后，各空调机组的水流量应符合设计要求，允许偏差为20%；各种自动计量检测元件和执行机构的工作应正常,满足建筑设备自动化(BA、FA 等)系统对被测定参数进行检测和控制的要求；多台冷却塔并联运行时，各冷却塔的进、出水量应达到均衡一致；空调室内噪声应符合设计规定要求；有压差要求的房间、厅堂与其他相邻房间之间的压差，舒适性空调正压为025Pa;工艺性的空调应符合设计的规定；有环境噪声要求的场所，制冷、空调机组应按现行国家标准采暖通风与空气调节设备噪声声功率级的测定工程法GB 9068 的规定进行测定。洁净室内的噪声应符合设计的规定。检查数量:按系统数量抽查10%，且不得少于1 个系统或1 间。检查方法：观察、用仪表测量检查及查阅调试记录.通风与空调工程的控制和监测设备，应能与系统的检测元件和执行机构正常沟通，系统的状态参数应能正确显示，设备联锁、自动调节、自动保护应能正确动作。检查数量：按系统或监测系统总数抽查30，且不得少于1 个系统.检查方法：旁站观察，查阅调试记录.7。0 成品保护 空调系统调试时，不得踩、踏、攀、爬管线、设备等,不得破坏管线、设备的外保护（保温）层。 空调系统调试完毕后，应在各调节阀的阀位处做好标记，避免有人随便乱调。8。0 安全环保措施 凡参与空调调试的有关人员，在调试前应由专业技术人员进行安全技术交底，让施工人员了解本项目的安全管理方针和目标，了解施工作业过程中的危险源及应采取的应急响应措施. 进入施工现场或进行施工作业时必须穿戴劳动防护用品,在高处、吊顶内作业时要带安全帽， 高处作业人员应按规定轻便着装，严禁穿硬底、铁掌等易滑的鞋. 所使用的梯子不得缺档，不得垫高使用，下端要采取防滑措施 在吊顶内作业时一定要穿戴利索，切勿踏在非承重的地方。 在开启空调机组前,一定要仔细检查，以防杂物损坏机组，调试人员不应立于风机的进风方向。标题：系统调试施工作业指导书第一版 第0次修改使用部门：工程项目部第 10 页 共 11 页 使用仪器、设备时要遵守该仪器的安全操作规程,确保其处于良好的运转状态，合理使用. 在调试过程中要了解本项目的环境管理方针，遵守项目部的各项环境措施。 在调试过程中所用完的电池要按固体废弃物的管理规定处理，不能胡乱丢弃。 在使用水银温度计时，一定要严格遵守操作规程，拿轻放，以免破碎后水银污染环境。9。0 质量记录（1）风口风量测试调整记录(2）室内空调空气参数测试记录（3） 冷却塔检查试运转记录（4) 水泵检查试运转记录（5) 通风与空调工程系统调试检验批质量验收记录。
