第03章 施工总平面布置

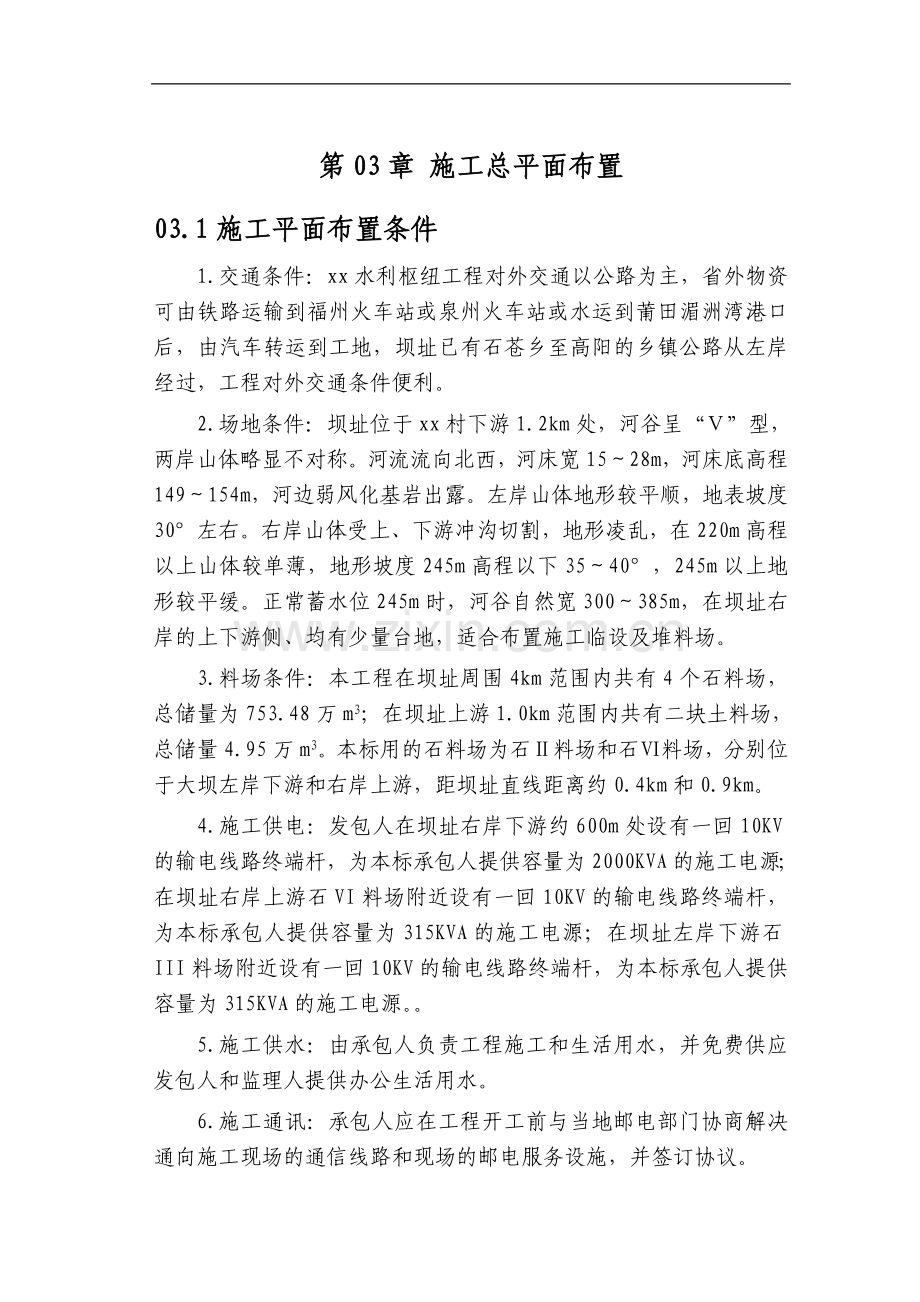

03.1施工平面布置条件
1.交通条件:xx水利枢纽工程对外交通以公路为主,省外物资可由铁路运输到福州火车站或泉州火车站或水运到莆田湄洲湾港口后,由汽车转运到工地,坝址已有石苍乡至高阳的乡镇公路从左岸经过,工程对外交通条件便利。
2.场地条件:坝址位于xx村下游1.2km处,河谷呈“V”型,两岸山体略显不对称。河流流向北西,河床宽15~28m,河床底高程149~154m,河边弱风化基岩出露。左岸山体地形较平顺,地表坡度30°左右。右岸山体受上、下游冲沟切割,地形凌乱,在220m高程以上山体较单薄,地形坡度245m高程以下35~40°,245m以上地形较平缓。正常蓄水位245m时,河谷自然宽300~385m,在坝址右岸的上下游侧、均有少量台地,适合布置施工临设及堆料场。
3.料场条件:本工程在坝址周围4km范围内共有4个石料场,总储量为753.48万m3;在坝址上游1.0km范围内共有二块土料场,总储量4.95万m3。本标用的石料场为石Ⅱ料场和石Ⅵ料场,分别位于大坝左岸下游和右岸上游,距坝址直线距离约0.4km和0.9km。
4.施工供电:发包人在坝址右岸下游约600m处设有一回10KV的输电线路终端杆,为本标承包人提供容量为2000KVA的施工电源;在坝址右岸上游石VI料场附近设有一回10KV的输电线路终端杆,为本标承包人提供容量为315KVA的施工电源;在坝址左岸下游石III料场附近设有一回10KV的输电线路终端杆,为本标承包人提供容量为315KVA的施工电源。。
5.施工供水:由承包人负责工程施工和生活用水,并免费供应发包人和监理人提供办公生活用水。
6.施工通讯:承包人应在工程开工前与当地邮电部门协商解决通向施工现场的通信线路和现场的邮电服务设施,并签订协议。
03.2布置简述
1.场内施工道路布置:场内由发包人负责修建的主干道路1条下游交通桥1座;由承包人修建的施工道路14条,共约8381m;跨趾板桥1座。
2.施工工厂布置:场内共设机修(含重机、金结制安)厂、汽车保养站、钢筋加工厂、木工加厂、砼予制厂、及砂石砼生产系统等,合计建筑面积1260m2。
3.仓库布置:共布置有钢筋钢材库、施工机械配件库、综合库、劳保用品库、氧气乙炔库、木材库、油库、炸药库、水泥库和试验室等,共计建筑面积1207m2。
4.生活管理设施:共安排职工宿舍2400m2、办公室240m2、现场用房80m2、其它用房967m2,共3627m2。
5.砂石、混凝土生产系统:本工程设置1套砂石、混凝土生产系统,其中砂石料设计生产能力为120t/h,拌和楼生产能力为50m3/h,该系统布置在右岸下游。
6.风、水、电、通讯系统:
(1)施工用风
施工用风根据我单位压风机情况,供风方式,大坝和溢洪道采用移动式分散送风;料场以固定式集中送风为主,根据施工强度,总设计供风量174m3/min,总共设置13台移动式压风机,配备总风量为227m3/min。根据工期进度安排情况相互调配使用。
(2)施工用水
根据工程开挖、混凝土浇筑等月平均强度、总的施工进度、人员、设备配备情况,经计算总的日最高峰用水量4380m3/d,其中生产日高峰用水量4150m3/d,生活用水50m3/d,消防用水144m3/d。
(3)施工用电
本工程施工用电负荷,根据我单位投入的主要施工设备配备情况经计算,计算总高峰负荷2106KW(2632KVA)。共配备7台变压器,
变压器容量2925KVA,另配备应急备用电源柴油发电机组3台,总容量为275KW供停电时应急用电。
(4)施工通讯
1.施工通讯根据工程情况,联络全部采用地方电信局程控电话和无线移动电话,另在现场设部分对讲电话,作为本工地的施工通讯工具,进点前作好与地方电信部门协商、申请工作,确保工程施工人员进点施工能顺利对内、外的联络。
2.电话配置:程控电话40门、无线移动电话10只、对讲电话10对。
03.3施工道路布置
一、对外公路
坝址已有一条通往仙游城关175公路从左岸经过。
二、承包人规划修建的施工道路
为满足大坝基础开挖、填筑、砼浇筑及溢洪道开挖与砼浇筑、导流洞封堵以及围堰等工程的施工要求,承包人尚需修建若干条临时施工道路,拟修建的各道路的主要特性数据见下表03.3-1
拟建场内施工临时道路特性表
表03.3-1
位置
序号
道路名称
长度
(m)
路基
宽(m)
路面
宽(m)
路面
结构
起讫高程(m)
备注
左
岸
1
沿江175公路
约2648
8.0
7.0
泥结石
~175
已建
2
下游下基坑道路
260
8.0
7.0
泥结石
175~150
新建
3
下游188施工道路
555
8.0
7.0
泥结石
210~175
新建
4
下游218施工道路
885
8.0
7.0
泥结石
220~218
新建
5
下游248施工道路
693
8.0
7.0
泥结石
220~248
新建
6
上游227.5施工道路
576
8.0
7.0
泥结石
175~227.5
新建
7
上游下基坑道路
162
8.0
7.0
泥结石
175~160
新建
8
通下游交通桥道路
200
8.0
7.0
泥结石
175~160
新建
9
通石Ⅱ料场250道路
592
8.0
7.0
泥结石
~230
新建
10
通石Ⅱ料场280道路
218
8.0
7.0
泥结石
~270
新建
右
岸
11
下游158施工道路
1184
8.0
7.0
泥结石
165~158
新建
12
下游180施工道路
684
8.0
7.0
泥结石
180~150
新建
13
下游210施工道路
1498
8.0
7.0
泥结石
200~210
新建
14
下游230施工道路
671
8.0
7.0
泥结石
205~230
新建
15
下游248施工道路
203
8.0
7.0
泥结石
230~248
新建
16
下游交通桥
1座
4.5
165
业主建
17
跨址板桥
1座
5.5
4.5
泥结石
175
新建
合计
11029
承包人规划修建的临时施工道路需根据道路的地形地质条件,紧随土石方开挖工序后,先后进行必要的喷锚支护、排水沟修挖、挡土挡、涵洞(管)及路面施工,公路建成后,尚需承担道路养护、洒水等工作。
五、主要工程量
承包人规划修建的临时施工道路总长8381m,相应主要工程量:
1.土方开挖 35000m3
2.石方开挖 49000m3
3.浆砌块石 120m3
4.干砌块石 500m3
5.砼涵管(φ100cm) 50m
6.安全锚杆(φ25×150cm) 420根
7.排水沟挖(砌) 5816m(30×40cm)
8.安全墩 100只
9.路面面积(泥结石) 58667m2
03.4堆料场、弃渣场的规划及渣场治理工程
一、堆料场、弃渣场规划
本工程设置有1个堆料场(中转料场),布置在坝址右岸上游,距坝址约0.3km,总堆渣量约31万m3,规划堆渣场容量大于40万m3;弃渣场设置有2个弃渣场,分别为A#、B#弃渣场,B#弃渣场在坝址左岸上游,距坝址约1.0km(在库区内),规划弃渣52万m3; A#弃渣场在坝址左岸下游,距坝址约2.0km,规划弃渣56万m3。
二、堆料场、渣场的治理
承包人将按本合同技术条款的规定和监理人的指示做好施工存、弃渣的治理措施,保护施工开挖边坡的稳定,防止料场、永久建筑物基础和施工场地的开挖弃渣冲蚀河床或淤积河道。
本合同承包人在弃渣过程中将服从监理人的统一管理,有序堆存渣料,并应按上表中的规定,负责指定渣场的布置、场地平整、排水沟、挡渣墙的修建等工作,确保所有弃渣场不会引起水土流失而对其周围设施、植物、环境产生不利影响。
三、主要工程量
1.浆砌块石 100m3
2.干砌石 800m3
3.浆砌石排水沟
断面 30×30cm 1000m
断面 80×50cm 427m
03.5砂石、混凝土生产系统布置
本工程共布置一套砂石、混凝土生产系统,统一设置在右岸下游158施工道路旁,其中砂石料生产系统的设备生产能力为150t/h,搅拌站型号为HZ50-2F1000,生产能力为50m3/h。砂石料加工系统及砼拌和楼的具体设计及工艺流程,详见第06章《砂石、混凝土系统布置》。
03.6生活与管理设施
03.6.1发包人的规定与要求
1.除合同另有规定外,承包人负责设计和修建其施工所需的全部临时房屋建筑和公用设施,其内容包括:
(1)职工宿舍、食堂、急救站和公共卫生等房屋建筑及设施;
(2)文化娱乐和体育场地及设施;
(3)消防车间的房屋建筑及设施。
2.承包人按施工图纸和监理人的指示,负责上述临时房屋和公用设施的设备和设施的采购、安装、管理和维护。
3.所有临建设施拆除前均应报发包人、监理人,经批准后方可实施;对需要拆除的临时设施需在合同规定的时间内拆离,并进行场地平整和环境恢复工作。
03.6.2生活与管理设施布置
生活与管理设施均在场地规划范围内进行布置,布置时充分考虑了文明施工、安全生产、消防和环境保护等要求;临设内相应要求做好内、外排水系统、污水处理(包括化粪池等)、消防和卫生设施,并做好绿化工作,在空地、坡地等均设计成绿化带;场区内均布置有畅通的交通道路。做到方便生活、方便管理和有益健康。
本工程全员定员按施工高峰期平均人数500人计,其中生产工人约450人,管理及后勤保安人员50人。共安排职工宿舍2400m2,办公室240m2,其它用房(含现场调度等)1047m2,合计3687m2,占地面积约9500m2,布置在大坝右岸下游施工区内,位置详见施工总布置图。
各类用房面积详见附表03.6-1。
生活与管理用房建筑和占地面积
附表03.6-1
序号
名称
建筑面积(m2)
占地面积(m2)
备注
1
职工宿舍
2400
砖混结构
2
办公室
240
砖混结构
3
会议室
100
砖混结构
4
食堂(含浴室)
200
砖混结构
5
厕所
80
砖混结构
6
俱乐部
108
砖混结构
7
商店
108
砖混结构
8
医务室
27
砖混结构
9
广播室
18
砖混结构
10
洗衣室
18
砖混结构
11
消防保卫
100
砖混结构,配消防车等
12
招待所
108
砖混结构
13
停车场
100
棚
14
现场调度
80
砖混结构
15
合计
3287
9500
砖混结构
03.7附属工厂、仓库、试验室
03.7.1附属工厂布置
根据本标段的合同承包范围和施工内容,需设置的附属工厂包括机修(含重机、金结加工)厂、汽车保养站、钢筋加工厂、木材加工厂、混凝土预制厂和砂石混凝土生产系统,布置在大坝右岸下游施工区内。位置详见施工总布置图。
工厂区同样需设置消防、排水和卫生设施,并在适当位置设沉淀隔油池。各工厂建筑面积和和占地面积详见附表03.7-1
附属工厂建筑面积和占地面积
附表03.7-1
序号
名称
建筑面积
(m2)
占地面积(m2)
备注
1
机修厂
300
2000
轻型钢结构
2
汽车保养站
150
3000
砖混结构
3
钢筋加工厂
200
800
砖混结构
4
木材加工厂
50+80
500
砖混结构+棚
5
混凝土预制厂
1500
溢洪道进水渠位置
6
空压机房
120
200
7
砂石、混凝土系统
360
15500
砖混结构+棚
8
合计
1260
23500
03.7.2仓库布置
本标主要布置有钢筋钢材库、施工机械配件库、综合库、劳保用品库、氧气乙炔库、木材库、水泥库、油库及炸药库等。主要仓库区四周设置简易围墙。炸药库的位置进场后由公安及业主等有关部门在工地统一进行选置;水泥库(含外加剂库)、木材库和钢材库分别设于混凝土系统及相应的加工厂内。仓库规划建筑面积和占地面积详见附表03.7-2。
仑 库 建 筑 面 积 和 占 地 面 积
附表03.7-2
序 号
名称
建筑面积(m2)
占地面积(m2)
备注
1
钢筋钢材库
200
设于钢筋加工厂内
2
施工机械配件库
100
设于机修厂内
3
综合库
300
1500
砖混结构
4
劳保用品库
72
700
砖混结构
5
氧气乙炔库
90
600
砖混结构
6
木材库
100
设于木材加工厂内
7
油库
45+120
1000
砖混结构+棚
8
炸药库
120
800
砖混结构
9
水泥库
见混凝土系统
10
试验室
60
800
砖混结构
11
合计
1207
5400
03.7.3试验室
承包人将在工地建立自己的试验室、配备足够的人员和设备,按合同规定和监理人的指示进行各项材料试验,包括水泥、骨料、外加剂、钢筋、锚杆、沥青、聚丙烯纤维、涂料以及工程指定的其它材料等;同样按技术条款和监理人指示进行现场工艺试验,包括混凝土配合比试验、喷混凝土试验、固结灌浆试验、帷幕灌浆试验、钢筋拉拔试验、焊接试验、钢筋机械连接试验和现场硅粉混凝土工艺试验及爆破碾压生产性试验。
试验室平面布置如下图(示意)。
办公室
土工试验
养护室
万能压力机室
计量室
混凝土试验
配备主要设备有:万能压力机1台,计量设备(仪器)1套,水泥试验设备1套、办公设备(电脑等)配齐及其它按需配备的设备。
配备主要人员有:试验室主任(工程师)1人,试验人员5人。确保工程各类试验和资料收集整理的需要。
03.8施工用风、水、电、通讯系统
03.8.1施工用风
1.本工程施工供风系统的主要任务,是供给大坝、料场、道路等石方开挖所需的压缩空气。根据本工程用风工作面的分布情况,负荷特点,管网压力损失和管网设置的经济性等方面因素考虑,本工程供风方式采用固定式空压站和移动式空压机随工作面就近供风方式;根据空压机的选择应满足风动机具的工作压力和耗风量要求,工程进度安排和同时进行的项目实际用风量的迭加,整个工程高峰
用风量174m3/min。整个工程实际配备的空压机共13台,总配备供风量为227m3/min。
2.各工作面空压机具体布置如下:
1)大坝、围堰开挖及导流洞扩挖,高峰用风量为80m3/min,布置2台电动移动式20m3/min空压机、2台柴油移动式20m3/min空压机、2台柴油移动式9m3/min空压机,主要供大坝、围堰开挖、灌浆钻孔用风。
2)溢洪道开挖,高峰用风量为60m3/min,布置2台电动式20m3/min空压机、1台柴油移动式20m3/min空压机、1台柴油移动式9m3/min空压机,主要供溢洪道开挖用风。
3)石II料场开挖,前期用风量约40m3/min,在料场进入高峰期开挖后,坝基开挖工程已基本结束,料场的高峰用风量为104m3/min,配备1台电动式20m3/min空压机,5台柴油移动式20m3/min空压机(空压机利用坝基开挖设备)。
4)导流洞扩挖,高峰用风量约16m3/min,利用坝基开挖结束后2台柴油移动式9m3/min空压机。
5)前期施工道路开挖用风采用9m3/min空压机调剂使用。
施工供风系统的布置及设备一览表
压风站名称
安装位置
供风量
设备配备
供风
工作面
风管管径
mm/长度m
主管
支管
1#
固定式风站
石II料场
20
1xVHP700E
20m3/min 13Mpa 185KW
石I料场工作面
DN100/
150
-
移动式风站
石II料场
80
4xVHP700
20m3/min 13Mpa
石II料场工作面
软管
移动式风站
2#
固定式风站
导流洞
16
2xV-10/8 9m3/min
导流洞
DN50/
200
-
移动式风站
大坝
施工区
167
2xVHP700E
20m3/min 13Mpa 185KW
2xVHP700
20m3/min 13Mpa
2xV-10/8 9m3/min
大坝基础开挖
软管
移动式风站-
移动式风站
溢洪道
施工区
60
2xVHP700E
20m3/min 13Mpa 185KW
1xVHP700
20m3/min 13Mpa
1xV-10/8 9m3/min
大坝基础开挖
软管
移动式风站
3.管道设置
管道布置,料场、导流洞内管道以钢管为主;坝基、溢洪道明挖管道采用软管从压风机接出。
施 工 供 风 管 网 配 备 一 览 表
序号
名称
规格型号
单位
数量
备注
1
钢管
DN100
m
150
2
钢管
DN50
m
400
3
高压软管
φ80
m
850
4
普通软管
φ50-16
m
430
5
合计
m
1630
4.施工供风详细设备情况见下表:
施工供风系统实际配备的空压机设备一览表
序号
机型
机组形式
排气量
(m3/min)
排气
压力
(MPa)
功率
(Kw)
数量
(台)
1
VHP700E
螺杆、风冷、电动、移动式
20
1.2
184
4
2
VHP700
螺杆、风冷、柴油、移动式
20
1.2
184
6
3
VY-9/7
活塞、风冷、机动、移动式
9
0.7
88.2
3
设备总供风量
227(m3/min)
03.8.2施工用水
一、施工用水负荷
本合同工程将设立2个高位水池和2个水泵站。根据工程开挖土石方填筑、混凝土浇筑等月平均强度、总的施工进度、人员、设备配备情况,经计算总的日最高峰用水量4380m3/d(不包括消防用水),其中生产日高峰用水量为4150m3/d,生活用水50m3/d。消防用水144m3/一次。
施 工 用 水 负 荷 一 览 表
供水负荷名称
日高峰用水量
(m3/d)
备注
1.溢洪道、大坝石方开挖用水
130
2.料场石方开挖用水
256
3.大坝填筑用水
1160
4.混凝土养护用水
390
5.砂石系统用水
2100
6.拌和楼用水
210
7.灌浆用水
455
8.机械设备停放场
44
9.辅助生产企业
105
木材、钢筋加工厂、机修厂
10.生活办公用水
50
二、供水水源:
水源取至粗溪溪水,在溪边设置固定式水泵站。在大坝左岸约
290m高程处设1#蓄水池,容量为350m3,供大坝施工、料场开挖用水;在下游右岸约210m高程处设2#蓄水池,容量为350m3,供砂石系统及生活用水。
三、系统设置:根据施工现场和施工辅助企业的布置情况,结合各施工项目的特点、各施工时段的用水要求和标书提供的水源情况,具体布置如下:
1. 1#施工供水系统:主要供给大坝施工及料场开挖用水,设计高峰总供水量为2386m3/d,在大坝上游围堰附近溪边设固定水泵站,站内装2台5DA-8×9水泵供生产用、互为备用。在大坝左岸290m高程设一座350m3高位蓄水池,从高位蓄水池两路主管引出,一路主管沿溢洪道左侧引至石II料场,供溢洪道施工、料场开挖用水,主管采用DN100,全长为710米;一路主管经大坝前部左岸敷设至右岸,主供大坝施工用水,主管采用DN200,全长为680米,面板浇筑施工用水从主水管分支管沿坝轴线引入大坝,分支管采用DN80,全长为390米。
2. 2#生产及生活供水系统:设计高峰总供水量2286m3/d,在下游江边设固定水泵站,站内装2台5DA-8×3水泵互为备用。在右岸210m高程设一座350m3高位蓄水池,从高位蓄水池2路主管引出,一路主管引至辅助生产企业,主供砂石系统生产用水,主管采用DN200,全长为250米;一路主管引至生活区水箱,接入生活区水箱的水在经处理净化达到饮用水标准后方可使用,主管采用DN50,全长为310米。
3.消防用水从生产、生活的主管接入,各用水点均按消防要求设置消防栓。
4.具体施工用水系统,详见下例系统示意图:
1#供水系统示意图
DN100
DN200
170m3/h泵站
110m3/h水泵2台
290m高程蓄水池
容量350m3
大坝施工区
石Ⅱ料场
坝体填筑
坝后砌筑
量水堰施工
溢洪道
施工用水
DN250
DN80
DN150
DN80
DN50
DN80
2#供水系统示意图
DN50
DN200
163m3/h泵站
100m3/h水泵2台
210m高程蓄水池
容量350m3
综合加工厂
拌和楼
砂石料系统
生活区
DN250
DN50
DN80
四、主要管网布置情况
主要管网规格见系统示意图,具体走向、位置布置详见XYZJ/C7-03-2施工总平面图及施工区域供水管网布置表。
消防用水采用DN80-100管从各系统主管引出至各个消火栓接口。
施 工 区 域 供 水 管 网 布 置 表
泵站名称
总供
水量
主管
管径长度
分主管
管径长度
支管
管径长度
主供水区域
1#水泵站
生产、生活
供水系统
2台
5DA-8×6
2386m3/d
DN100
710m
--
DN50
210m
石II料场
DN80
310m
DN32-15
110m
溢洪道施工用水
DN200
680m
DN80
800m
DN50
190m
大坝施工
DN150
360m
DN80
160m
坝体填筑
DN80
326m
DN50
330m
坝后砌筑用水
量水堰施工
2#水泵站
生产
供水系统
2台
5DA-8×3
2286m3/d
DN200
250m
--
DN150
80m
砂石料系统、
--
DN80
120 m
拌合楼
DN50
285m
DN50以下 70m
综合加工厂
DN50以下 40m
油库
--
DN50以下 60m
仓库
DN50
310m
--
DN50以下 140m
生活用水
五、主要施工用水工程材料、设备一览表:
施工用水设备、材料一览表
序号
设备名称
型号规格
单位
数量
安装部位
1
水泵
5DA-8×6 P=75Kw
H=130m Q=110m3/h
台
2
粗溪溪边1#泵站
2
水泵
5DA-8×3 P=40Kw
H=50m Q=100m3/h
台
2
粗溪溪边2#泵站
3
1#水池
350m3
座
1
左岸290m高程
4
2#水池
350m3
座
1
右岸210m高程
接下表
续上表
5
水管
DN250
米
200
6
水管
DN200
米
930
7
水管
DN150
米
440
8
水管
DN100
米
710
9
水管
DN80
米
1700
10
水管
DN50
米
1700
11
水管
DN50及以下
米
420
03.8.3供电系统
一、供电规划
1.施工用电组织设计依据:
(1)投标文件所规定的技术文件、地形图、总平面图。
(2)《建设工程施工用电现场供电安全规范》(GB50194-93)
(3)《施工现场临时用电安全技术规范》(JGJ46-88)
(4)《电气装置安装工程施工及验收规范》(96版)
(5)《10KV线路以下变电所设计规范》(GB50053-94)
(6)《低压配电设计规范》(GB50054-95)和《供配电系统设计规范》(GB50052-95)
(7)项目工程提供的设备装机容量和要求。
(8)工程总工期进度表。
2.本工程施工用电负荷,根据主要施工设备配备情况和施工强度要求经计算,计算总高峰负荷2106kW(2632KVA)。共配备7台变压器,变压器总容量2925KVA,另配备应急备用电源柴油发电机组3台,总容量为275KW供停电时应急用电。为了保证功率因数达到要求,采用高压集中补偿、低压就地分散补偿相结合的补偿方式,配备高压功率补偿箱7只,总容量900kvra。
负荷分布具体详见:下例施工用电负荷表:
施 工 用 电 负 荷 计 算 表
序号
名称
装机容量(Kw)
需要系数
1
土石方工程
1100
0.6
2
基坑排水
41
0.7
3
给水泵站
230
0.75
4
电焊机
360
0.4
5
卷扬机
110
0.4
6
拌和楼
125
1.0
7
砂石料系统
532
1.0
8
钻孔及灌浆设备
170
0.7
9
生产辅助企业
370
0.5
10
施工照明
100
0.9
11
生活办公食堂
74
0.7
3.施工电源引入点:由承包人指定的左右岸10kV线路终端杆引入。右岸综合加工厂附近10KV线路终端杆引入1#、2#、3#、4#6#变压器;左岸石III料场旁附近10KV线路终端杆引入5#变压器;右岸石I料场旁附近10KV线路终端杆引入7#变压器。
4.变压站位置及供电布置:
(1)1#变压站:设在大坝前部左岸,设计有功总容量503KW(628KVA),装设1台630KVA变压器。从变压站引出二路主线路,引至左岸溢洪道施工区,供溢洪道施工用电,线路采用双路LGJ-3×185+2×95钢芯铝绞线供电,全长600米;
(2)2#变压站:设在大坝左岸溢洪道附近,设计有功总容量110KW(137KVA),装设1台150KVA变压器,专供溢洪道6.3KV高架门机用电,线路采用VV22-3×150+2×70电力电缆,全长100米。
(3)3#变压站:设在右岸大坝坝端,电源由综合加工厂附近10KV线路终端杆引入,设计有功总容量200KW(250KVA),装设1台315KVA变压器。从变压站引出二路线路,一路线路至上游右岸大坝施工区,供大坝施工、上游围堰排水泵用电,线路采用LGJ-3×185+2×95钢芯铝绞线,全长350米;一路线路引至下游右岸坝后施工区,供大坝施工、下游围堰排水泵用电,线路采用LGJ-3×150+2×70钢芯铝绞
线,全长300米。
(4)4#变压站:设在右岸生产区旁,电源由综合加工厂附近10KV线路终端杆引入,设计有功总容量770KW(970KVA),装设1台1000KVA变压器,供辅助生产企业用电,从变压站引出三路线路,一路线路至砂石料系统,线路采用LGJ-3×240+2×12钢芯铝绞线双路供电,全长110米;一路线路引至拌和楼,线路采用LGJ-3×95+2×50钢芯铝绞线,全长170米;一路线路引至综合加工厂,线路采用LGJ-3×185+2×95钢芯铝绞线,全长380米
(5)5#变压站:设在石II料场旁,电源由石III料场旁附近10KV线路终端杆引入,设计有功总容量252KW(315KVA),装设1台315KVA变压器,供料场开挖用电。线路采用LGJ-3×185+2×95钢芯铝绞线,4路引至料场固定式压风站,全长200米。
(6)6#变压站:设在生活区附近,设计有功总容量130KW(160KVA),装设1台200KVA变压器,供生活区及2#水泵站用电。从变压器引两路线路,一路引致生活区,线路采用LGJ-3×50+2×25钢芯铝绞线敷设,全长150米;一路线路引至2#水泵站,线路采用LGJ-3×70+2×35钢芯铝绞线敷设,全长170米。
(7)7#变压站:设在上游围堰水泵站附近,,电源由石I料场旁附近10KV线路终端杆引入,设计有功总容量252KW(315KVA),装设1台315KVA变压器,供大坝施工区、1#水泵站用电。从变压器引两路线路,第一路线路至1#水泵站,供水泵站水泵用电,线路采用LGJ-3×150+2×70钢芯铝绞线,全长180米;第二路线路引至上游大坝左岸施工区,供大坝施工用电,线路采用LGJ-3×240+2×120钢芯铝绞线,全长150米。
电气设备、供电线路配置一览表
电源点
名称
主要线路参数
分支线
主要
供电区域
线路
走向
架空线
型号/长度
电缆型号/
长度
型号/长度
1#
变压器站
S9-630
10/0.4KV
LGJ-3×185
+2×90mm2
530m
VV22-3x185
+2x70mm2
260m
--
溢洪道
开挖压风机
1#变压器站
→溢洪道
--
YC-3x70+2x35mm2 280m
溢洪道
灌浆、混凝土浇筑
2#
变压器站
S9-150
10/6.3KV
VV22-3x150
+2x70mm2
100m
--
--
6.3KV高架门机
2#变压器站
→高架门机
3#
变压器站
S9-315
10/0.4KV
LGJ-3×185
+2×90mm2
350m
VV22-3x185
+2x70mm2
130m
YC-3x70+2x35mm2 280m
VV22-5x16mm2
100m
大坝右岸开挖压风机、灌浆、混凝土浇筑、上下游围堰排水泵、导流洞
3#变压器站
→大坝右岸
LGJ-3×150
+2×70mm2
300m
--
YC-3x70+2x35mm2 280m
VV22-5x16mm2
50m
下游大坝、量水堰施工用电、排水泵
3#变压器站
→量水围堰
4#
变压器站
S9-1000
10/0.4KV
LGJ-3×240
+2×120mm2
220m
--
--
砂石料系统
4#变压器站
→生产辅助企业
LGJ-3×95
+2×50mm2
170m
--
--
拌和楼
LGJ-3×185
+2×95mm2
380m
--
--
综合加工厂
5#
变压器站
S9-315
10/0.4KV
LGJ-3×185+2×95 mm2
200m
VV22-3x185
+2x95mm2
40m
--
石II料场
5#变压器站
→石II料场
6#
变压器站
S9-200
10/0.4KV
LGJ-3×50
+2×25mm2
150m
--
BV-3x35+2x25mm2 110m
生活区
6#变压器站
→生活区
LGJ-3×70
+2×35mm2
170m
BV-3x70
+2x35mm2
30m
--
2#泵站
6#变压器站
→2#泵站
7#
变压器站
S9-315
10/0.4KV
LGJ-3×150
+2×70mm2
180m
BV-3x150
+2x70mm2
20m
--
1#水泵站
7#变压器站
→1#泵站站
LGJ-3×240
+2×120mm2
150m
VV22-3x120
+2x95mm2
150m
大坝左岸
开挖压风机、灌浆、混凝土浇筑
7#变压器站
→左坝区
二、电气设备布置、安装:
1.变压器、自备柴油发电机:根据设备配备及现场情况总共设置7台变压器,3台备用发电机,主体见下表:
变压器容量、主要负荷一览表
序号
变压站
名称
变压器
型号
安装位置
主要负荷
1
1#变压站
S9-630
10/0.4KV
大坝左岸
溢洪道施工区
2
2#变压站
S9-150
10/6.3KV
大坝左岸
高架门机
3
3#变压站
S9-315
10/0.4KV
大坝右岸
大坝右岸、导流洞施工
接下表
续上表
4
4#变压站
S9-1000
10/0.4KV
生产企业区
砂石料系统、拌和楼、综合加工厂
5
5#变压站
S9-315
10/0.4KV
石II料场
压风机
6
6#变压站
S9-200
10/0.4KV
生活区
宿舍、食堂、2#水泵站
7
7#变压站
S9-315
10/0.4KV
上游围堰
水泵站附近
水泵站大坝施工区
8
柴油发电机
50GF-50KW
围堰
围堰停电时应急用电
9
柴油发电机
75GF-75KW
溢洪道
溢洪道施工停电时应急用电
10
柴油发电机
150GF-150KW
拌和楼
拌和系统及生活区停电时应急用电
2.所有的电气设备安装,严格按国家电气装置施工验收规范要求规定施工,并经验收合格后方能进入使用,确保设备、人身安全。
3.变压器的安装位置尽可能靠近负荷中心并避开开挖施工的危险区域;在所有变压器高压侧均安装RW7-10型跌落式高压断路器和氧化锌阀型避雷器。变压器低压侧中性点按规范要求与接地装置可靠连接,接地电阻必须小于规范要求规定≤4欧姆,每年雷季之前必须对避雷器和接地装置进行检查、试验,存在问题的避雷器必须进行更换,备用发电机组与电网之间必须安装双向开关,确保一个电源供电,以免误操作,保证安全用电,确保人身、设备安全。
4.计量柜、配电柜(箱)
根据标书规定,每台变压器的低压出线端均设计量装置;现场用电采用三级供电方式,在每台变压器低压侧设配电柜为一级,现场设动力配电箱及照明配电箱为二级,临时用电配电箱(移动式)为三级。为了确保用电安全二、三级配电柜(箱)上设置触漏电保护器,所有配电柜(箱)及电气设备、设施均需可靠接地,整个接地系统采用TN-S方式,接地电阻达到施工验收规范要求。
5.功率补偿
总配备无功877kvar,补偿箱7只,安装在变压器的高压侧。
三、线路及保护
1.变压器到各工作面的用电线路采用钢芯铝绞线及铝(铜)芯塑料线架设和电缆线敷设,电缆穿越公路处应作好防炸,防压保护措施,并安排专人负责维护、管理。线路架设、电缆敷设施工,均按国家施工验收规范要求施工。
2.各变压器的具体位置及主要供电线路布置见总平面布置图。
四、设备、材料配置
施工用电设备、材料一览表
序号
名称
规格型号
单位
数量
备注
1
1#变压器
S9-630kVA 1
展开阅读全文
