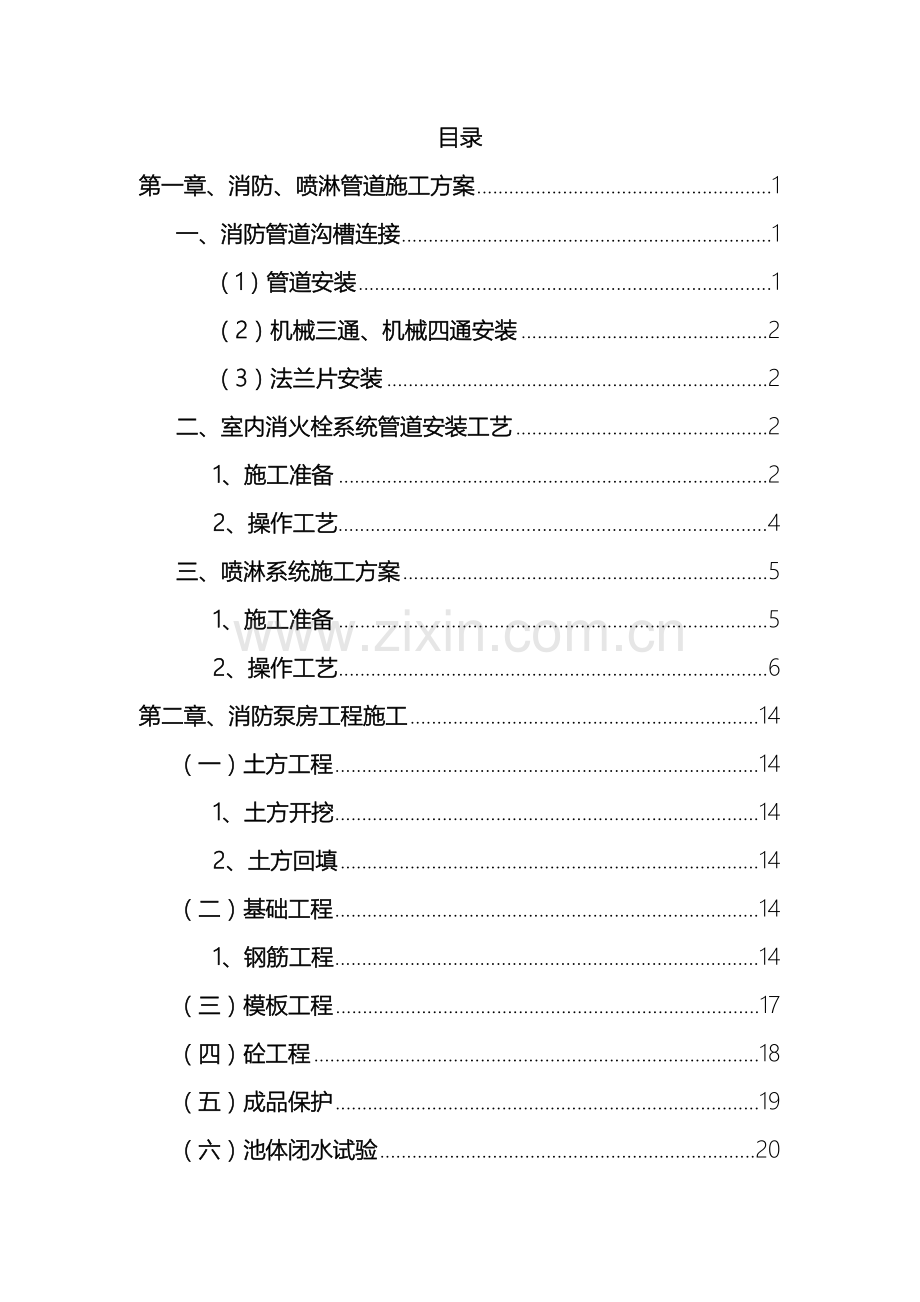

消防喷淋管道施工方案(2)12020年4月19日文档仅供参考，不当之处，请联系改正。目录第一章、消防、喷淋管道施工方案1一、消防管道沟槽连接1（1）管道安装1（2）机械三通、机械四通安装2（3）法兰片安装2二、室内消火栓系统管道安装工艺21、施工准备22、操作工艺4三、喷淋系统施工方案51、施工准备52、操作工艺6第二章、消防泵房工程施工14（一）土方工程141、土方开挖142、土方回填14（二）基础工程141、钢筋工程14（三）模板工程17（四）砼工程18（五）成品保护19（六）池体闭水试验20第三章、地上幕墙结构施工20一、一般规定：20二、铝合金及铝材材料：21三、玻璃：21四、钢材：23五、建筑密封材料：24六、低发泡间隔双面胶带：27七、其它材料：27八、铝型材加工：29九、钢构件加工：32十、操作工艺41十一、玻璃幕墙安装工艺43（一）过渡件的焊接：43（二）玻璃幕墙铝龙骨安装：44（三）防火材料安装：44（四）玻璃安装：45第四章 附表47第一章 消防、喷淋管道施工方案一、消防管道沟槽连接（1）管道安装机具准备：选择符合要求滚槽机、开孔机和切管机；管道准备：垂直切割管道，清洁和加工管端凹槽，加工时小心管道爆裂，和出现锋利边沿，锋利边沿可能损坏密封圈，凹槽宽度和深度，必须符合凹槽技术标准。检查和润滑密封圈：检查密封圈，确保密封圈规格正确。在密封圈外部和内部密封唇上，涂薄薄一层润滑剂。应小心不要将颗粒杂质黏附在密封圈表面。使用润滑剂作为密封圈的配件。优良的密封圈润滑剂是防止密封圈磨损和可能损伤的基础。（如下图） A 密封圈安装：滑动密封圈到管端，确保密封唇不要悬垂在管端。（如下图）B 密封圈定位：将密封圈在靠拢的两侧管端上定位后，把密封圈拉到两侧管端凹槽的中心位置。密封圈不应进入管道凹槽。（如下图）C 安装连接器外壳：把外壳合在密封圈上，使壳体卡口咬合在管道凹槽内，插入螺栓，用手拧紧螺帽。（如下图）D 拧紧螺帽：交替、均匀地拧紧两侧螺帽，直到螺栓底座金属面接触，螺栓收紧。（2）机械三通、机械四通安装 先从外壳上去掉一个螺栓，松开另一螺帽直到与螺栓端头平，将下壳旋离上壳约90度，把上壳出口部分放在管口开口处对中并与孔成一直线，在沿管端旋转下壳（如是机械四通,下壳方法与上壳相同）使上下两块合拢。（3）法兰片安装 安装法兰片: 先松开两侧螺丝，将法兰两块分开，分别将两块法兰片的环形键部分装入开槽管端凹槽里，再把两侧螺丝插入拧紧，调节两侧间隙相近。 安装密封圈 将密封圈C形开口处背对法兰，沿管端方向推入法兰内径凹槽内即可二、室内消火栓系统管道安装工艺1、施工准备（1）接到施工任务后，认真熟悉图纸及施工现场，发现有影响施工的设计问题时，及时与有关人员研究，办理洽商手续。按照工程特点确定施工方法，准备相应的劳动力、设备、材料、机具等。同时配备配套的生活、生产临时设施。（2）主要设备及材料主要设备主要材料A 消火栓系统管材应根据设计要求选用，一般采用镀锌钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。B 消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。玻璃钢箱体无划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。主要机具：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。（3）作业条件：施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。管道及箱体安装所需要的基准线应测定并标明。预留、预埋已随结构施工完成。2、操作工艺（1）工艺流程：安装准备干管安装箱体及支管安装箱体配件安装通水调试（2）安装准备：认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，办理洽商手续。检查预留及预埋是否正确，临时剔凿应与设计工建协调好。检查设备材料是否符合设计要求和质量标准。安排合理的施工顺序、避免工种交叉作业干扰，影响施工。（3）干管安装：消火栓系统干管安装应根据设计要求使用管材，按设计要求选用镀锌钢管，当管件公称直径小于DN00时，应采用螺纹连接；当管子公称直径大于或等于DN00时，采用沟槽式连接。（4）箱体及支管安装：消火栓箱体要符合设计要求，栓阀有单出口和双出口双控等。产品均应有消防部门的制造许可证及合格证方可使用用。消火栓支管要以栓阀的坐标，标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开后应灵活。消火栓箱体安装在轻体隔墙上应有加固措施。消火栓管道安装完按设计指定压力进行水压试验。如设计无要求一般工作压力在1.0MPa以下，试验压力为1.4MPa。工作压力为1MPa以上，试压压力为工作压力加 0.4MPa，稳压30分钟，无渗漏为合格。为配合装修，试压可分段进行。消火栓系统管道试压完可连续作冲洗工作，冲洗时管内水流量应满足设计要求，进出水口水质一致时方可结束。（5）箱体配件安装：应在交工前进行。消防水龙带应折好放在挂架上式卷实、盘紧放在箱内；消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡上或放在箱底部。消防水龙带与水枪，快速接头的连接，一般用14#铅丝绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道铅丝。设有电控按钮时，应注意与电器专业配合施工。（6）通水调试：通水调试前消防设备包括水泵、结合器、节流装置等应安装完，其中水泵做完单机调试工作。系统通水达到工作压力，选系统最不利点消火栓做试验，经过水泵结合器及消防水泵加压，消防栓喷放压力均应满足设计要求。三、喷淋系统施工方案1、施工准备（1）接到施工任务后，认真熟悉图纸及施工现场，发现有影响施工的设计问题时，及时与有关人员研究，办理洽商手续。按照工程特点确定施工方法，准备相应的劳动力、设备、材料、机具等。同时配备配套的生活、生产临时设施。（2）主要设备、材料及机具主要设备主要材料管材及连接件，型钢，焊条，氧气，乙炔，厚漆，麻，聚四氟乙烯带，膨胀螺栓，密封、垫，螺栓，螺母，机油，防腐漆，稀料，小线，铅丝，电池等。主要机具套丝机、滚槽机、开孔机、砂轮锯、台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝机，管钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。钢卷尺，角尺，油标卡尺，线坠，水平尺等量具。（3）材料及设备要求：消防喷洒管材应根据设计要求选用，采用热镀锌钢管及管件，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。喷淋泵，窗玻璃泵，水泵结合器，报警阀及组件，信号控制阀，水流指示器，喷洒头，气压给水装置，稳压泵等。其中喷洒头，应有国家消防产品质量监督监测报告；报警阀，压力开关，水流指示器等主要系统组件应有FM认证。（4）作业条件：主体结构已验收，现场已清理干净。管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。设备基础经检验符合设计要求，达到安装条件。安装管道所需要的操作架应由专业人员搭设完毕。检查管道支架、预留孔洞的位置、尺寸是否正确。喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。封吊顶时按喷洒头预留口位置在顶板上开孔。2、操作工艺（1）工艺流程安装准备 预留预埋 预加工支吊架安装管道安装水流指示器、消防水泵、高位水箱、水泵接合器安装管道试压冲洗油漆保温节流装置安装报警阀配件、喷头安装系统通水调试竣工验收施工顺序是：先地下后地上，先干线和主管，后支线或支管，每道工序施工完毕后邀请业主、监理工程师进行检评、隐蔽。然后进行下一道工序的施工。（2）安装准备：熟悉图纸并对照现场复核管路、设备位置、标高是否有交叉成排列不当，及时与设计人员研究解决，办理洽商手续。检查预埋、预留是否正确，需临时剔凿应与设计土建协商。安装前进场设备材料检验：机场设备材料规格、型号、应满足设计要求：外观整洁，无缺损、变形及锈蚀；镀锌或涂漆均匀无脱落：法兰密封面应完整光洁，无毛刺及径向沟槽；丝扣完好无损伤；水泵盘车应灵活无阻滞及异常声响；设备配件应齐全；报警阀逐个渗漏试验，阀门、喷头抽样强度、严密性试验结果应满足施工验收规范规定。（3）管网安装支吊架制作安装管道支吊架的选型：管道支吊架材质按设计要求为热镀锌型钢。支吊架的高度应按设计图纸并与其它专业进行协调后确定，防止施工过程中管道与其它专业的管道发生“碰撞”。管道支架制作加工：管道支吊架采用工厂化制作，制作质量必须符合规范与设订要求。管道水平安装时，管道架间距应符合设计或规范要求。管道支架或吊架之间的距离公称直径（mm）253240507080100125150200250300最大间距（m）3.544.55566.5789.51112临近阀门和其它大件管道须安装辅助支架，以防止过大的应力，临近泵接头处亦须安装支架。对于机房内压力管道及其它可把震动传给建筑物的压力管道，必须安装弹簧支架并垫橡胶垫圈以达到减震的目的。水平安装管道的卡架一般以吊架为主，没段干管应设1个防晃支架。管道改变方向时，应增设防黄支架。立管暗装在竖井内时，在管井内预埋铁件上安装卡架固定，安装位置距地面或楼面距离宜为1.51.8m，层高超过5m应增设支架。干管安装自动喷水灭火系统管材根据设计要求，采用热镀锌钢管及管件，当管件公称直径小于DN100时，应采用螺纹连接；当管子公称直径大于或等于DN100时，采用沟槽式连接。管道安装前应校直管子并清除内部杂物，停止安装时已安装的管道敞口应封堵好。如需在镀锌管上开孔焊接时应提前预制，必要时管道两端采用法兰活接，焊接后做完清理防腐再安装。严禁在已安装好的镀锌管道上开孔施焊。管道穿过伸缩缝时应设置柔性短管，管道水平安装宜设0.0020.005的坡度，坡向泄水装置。喷洒干管用沟槽连接时，每根配管长度不宜超过6m，直管段可把几根连接在一起使用倒链安装，但不宜过长。也可调直后编号依顺序安装，吊装时应先吊起管道一端，待稳定后再吊起另一端。支管安装：管道的分支预留口在吊装前后应先预制好。丝接的管道采用三通定位预留口。所有预留口均加好临时堵板。当管道变径时，宜采用异径接头。在管道弯头处不得采用补芯。当需要采用补芯时，三通上可用1个，四通上不应超过2个。配水支管上每一直管段，相邻两喷头之间的管段设置的吊架均不宜少于1个，当喷头三间距离小于1.8m时可隔段设置，但吊架的间距不宜大于3.6m。每一配水支管宜设一个防晃支架。管道支吊架的安装位置不应防碍喷头的喷头效果。喷洒支管安装：喷洒水支管安装支吊顶型喷洒头的末端一段支管，这段管不能与分支干管同时顺序完成，要与吊顶装修同步进行。吊顶龙骨装完，根据吊顶材料厚度定出喷洒头的预留口标高，按吊顶装修图确定喷洒头的坐标，使支管预留口做到位置准确。支管管径一律为25mm，末端用25mm*25mm的异径管箍口，拉线安装。支管末端的弯头处100mm以内应加卡件固定，防止喷头与吊顶接触不牢，上下错动。支管装完，预留口用丝堵拧紧。向上喷的喷洒头有条件的可与支管同时安装好。其它管道完成后不宜操作的位置也应先安装好向上喷的喷洒头。阀门安装阀门的规格、型号、材质及品牌应按设计图纸及规范要求选用。阀门安装前，应做耐压强度试验。试验应以每批（同牌号、同规格、同型号）数量中抽查10%。如有漏裂不合格的，应再抽查20%，如仍有不合格的则须逐个试验。强度和严密性试验压力应为阀门出厂规定之压力。并做好阀门试验记录。阀门安装时，应仔细核对阀件的型号与规格是否符合设计要求。阀体上标示箭头，应与介质流动方向一致。阀门安装的位置应符合设计要求，而且便于操作。水压试验：喷洒管道水压试验为了不影响吊顶装修进度可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管道有无泄漏，如有法兰、阀门等部位泄漏，应在加压前紧固，升压后再出现泄漏时做好标记，卸压后处理。必要时泄水处理。水压试验压力应根据工作压力确定。当系统工作压力等于或小于1Mpa时，试验压力采用工作压力再加0.4Mpa。试压时稳压30min目测管网应无泄漏和变形，且压力降低不大于0.05Mpa。试压合格后及时办理验收手续。冬季试水压，环境温度不得低于+5，若低于+5应采取防冻措施。试压合格后将压力降至工作压力座严密性试验，稳压24小时不渗不漏为合格。冲洗喷洒管道试压完可连续座冲洗工作。冲洗时应确保管内有足够的水流量。排水管道应与排水系统可靠连接，其排放应畅通和安全。管网冲洗时应连续进行，当出口水的颜色，透明度与入水口的颜色基本一致时方可结束。管网冲洗的水流方向应与灭火时管网的水流方向一致。冲洗合格后应将管内的水排除干净并及时办理验收手续。当现场不能满足上水流量及排水条件时，应结合现场情况与设计协商解决。（4）设备安装水泵安装水泵的规格型号应符合设计要求，水泵应采用自灌式吸水，水泵基础按设计图纸施工，吸水管水平管段上不应有气囊和漏气现象，与消防水池刚性连接时应加减振器。加压泵可不设减振装置，但恒压泵应加减振装置，进出水口加防噪声设施，水泵出口宜加缓闭式逆止阀。水泵配套安装应在水泵定位找平正，稳固后进行。水泵设备不得承受管道的重量。安装顺序为逆止阀。阀门依次与水泵紧牢，与水泵相接配套的一片法兰先与阀门法兰紧牢，用线坠找直找正，量出配套尺寸，配管先点焊在法兰上，再把法兰松开取下焊接，冷却后再 与阀门连接好，最后再焊与配管相接的另一法兰。配管法兰应与水泵、阀门的法兰相符，阀门安装手轮方向应便于操作，标高一致，配管排列整齐。 高位水箱安装：高位水箱应在结构封顶前就位，并应做满水试验。消防用水10分钟的消防总用水量。与生活水合用时，应使水经常处于流动状态，防止水质变坏。消防处水管应加单向阀。所有水箱管口均应预制加工，如果现场开口焊接应在水箱上焊加强板。报警阀安装：安装报警阀时应先安装水源控制阀、报警阀，然后根据设备说明书在进行辅助管道及附件安装。水源控制阀、报警阀与配水干管的连接，应使水流方向一致。报警阀组安装的位置应符合设计要求。当设计无要求时，报警阀组应安装在便于操作的明显位置，局势内地面高度宜为1.2m：两侧与墙的距离不宜小于0.5m；正面与墙距离不宜小于1.2m。安装报警阀组的式内地面应有排水设施。水泵结合器安装：水泵结合器规格应根据设计选定，计有三种类型：墙壁型、地上型、地下型。其安装位置宜有明显标志，阀门位置应便于操作，结合器附近不应有障碍物。安全阀安系统工作压力定压，结合器应装有泄水阀。（5）系统组件及喷洒头安装：水流指示器、信号蝶阀安装：一般安装在每层或某区域的分支干管上。水流指示器前后应保持有5倍安装管径长度的直管段，安装时应水平安装，注意水流方向与指示的箭头方向保持一致，安装后的水流指示器浆片，膜片应动作灵活，不应与管壁发生碰擦。信号阀安装在水流指示器前的供水管道上，与水流指示器之间距离不小于0.3m，信号阀与水流指示器应安装在便于检修的位置，如果安装在吊顶内应留检查孔。报警阀配件安装：报警阀配件一般包括压力表、压力开关、延时器、过滤器、水力警铃、泄水管等。应严格按照说明书或安装图册进行安装。水力警铃应安装在公共通道或值班室附近的外墙上，且应安装监测试用的阀门。水力警铃与报警阀的连接应采用镀锌钢管，当公称直径为15mm时，长度不应大于6m；当公称直径为20mm时，其长度不应大于20m。安装后的水力警铃启动压力不应小于0.5Mpa。喷洒头安装：喷洒头的规格、类型、动作温度要符合规范及设计要求。喷洒头安装的保护面积、喷头间距及距墙、柱的距离应符合下表要求。喷头与梁、通风管道的水平距离（）喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（）30060025600750757509007590010501001050120015012001350180135015002301500168028016801830360喷洒头的两翼方向应成排统一安装，护口盘要贴紧吊顶，走廊单排的喷头两翼应横向安装。安装喷头应使用特制专用扳手（灯叉型），填料宜采用聚四氟乙烯带，防止损坏和污染吊顶。水幕喷洒头安装应注意朝向被保护对象，在同一配水支管上应安装相同口径的水幕喷头。节流装置安装：节流装置应安装在公称直径不小于50mm的水平管段上；减压孔板应安装在管道内水流转弯处下游一侧的直管上，且与转弯处的距离不应小于管子公称直径的2倍。（6）通水调试：喷洒系统安装完进行整体通水，使系统达到正常的工作压力准备调试。经过末端装置试水，当管网压力恢复到正常值时，稳压泵应停止运行。当末端装置以0.941.5L/s的流量放水时，稳压泵应自锁。水流指示器、压力开关。水力警铃和消防水泵等应及时动作并发生相应信号。调试流程图打开任意一层末端试水装置放水本层水流指示器/压力开关动作湿式报警阀动作 水力警铃声响报警压力开关报警消防中心报警显示自动启动消防泵泵状态信号水泵结合器第二章、消防泵房工程施工（一）土方工程1、土方开挖本工程土方拟采用人工配合机械开挖，基坑开挖采取大开挖二次阶梯放坡，临近建筑物较近一侧考虑采取钢板桩临时支护。基坑降水采取在基坑外侧设置2-3大口井进行降水，降水液面应低于基坑基底0.5米。基坑开挖后，由人工清理至设计高程自检合格后,即由项目经理部组织邀请建设单位、质量监督单位、设计单位、监理单位到现场验槽，验收合格后应立即进行下道工序施工。2、土方回填基础工程验收完毕后，应及时进行土方回填工作，回填前将坑内杂物清理干净，回填时，应分层对称进行施工，每层虚铺厚度不大于300mm，用冲击夯沿四周循环夯打，夯打时应一夯压半夯，夯夯相接，行行相连，不得漏夯，夯打34遍。在每层回填土夯实后，必须按规范规定进行环刀取样，测定土的干密度，若达不到设计要求的干容量，应根据试验情况，进行补夯12遍，待试验合格后方可进行土层的铺土工作。水池建成后,复土回填应沿水池四周分层均匀回填,防止超填。（二）基础工程1、钢筋工程钢筋进场应有出厂质量证明书或试验报告单，并随料到达。钢筋取样和送样，要有见证人在场，试验合格后方可使用。做配料单之前，要仔细研究图纸、设计总说明和具体要求，配料单做好后，经工长和技术人员审核后，才能进行钢筋的下料和成型。钢筋下好的半成品料按部位、构件分别码放，并挂标识，写明规格、部位、数量、长度等。钢筋搭接长度的任一区段内和采用焊接接头时在焊接接头的35d且不小于500mm的区段内，有接头的受力钢筋截面面积占受力钢筋总面积的百分率应满足：绑扎骨架和绑扎网中的搭接接头受拉区25%，受压区50%；焊接骨架和钢筋绑扎前，要完成以下内容工作：弹线，包括轴线、墙边线、洞口边线；检查钢筋是否全偏位，小偏位时按1：6对钢筋进行矫正；检查接头错开情况是否符合设计和规范；检查钢筋接头质量；检查钢筋污物清理状况；检查砼顶面浮浆是否都已清除到露出石子。底板钢筋绑扎划钢筋位置线：按图纸标明的钢筋间距，计算出底板实际需用的钢筋数，一般让靠近底板模板的那根钢筋离模板边为5mm，在底板上弹出钢筋位置线（包括基础梁钢筋位置线）。绑扎基础底板：按弹出的钢筋位置线，先铺底板下层钢筋。根据底板受力情况，决定下层钢筋哪个方向钢筋在下面，一般情况下先铺短向钢筋，再铺长向钢筋。钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎，如采用一面顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不位移。摆放底板混凝土保护层用砂浆垫块，垫块厚度等于保护层厚度，按每1m左右距离梅花型摆放。绑完下层钢筋后，摆放钢筋马凳或钢筋支架（间距以1m左右一个为宜）。在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。底板钢筋如有绑接头时，钢筋搭接长度及搭接位置应符合施工规范要求，钢筋搭接处应用铁丝在中心及两端扎牢。如采用焊接接头，除应按焊接规程抽取试样外，接头位置应符合施工规范的规定。根据弹好的池壁位置线，将池壁的插筋绑扎牢固，插入基础深度要符合设计要求，甩出长度不宜过长，其上端应采取措施保证甩筋垂直，不歪斜、倾倒、变位。池壁筋绑扎： 在底板混凝土上池壁位置，再次校正预埋插筋，如有位移时，按规定认真处理，先绑24根竖筋，并画好横筋分档标志，然后在下部及齐胸处绑两根横筋定位，并画好竖筋分档标志。一般配筋情况横筋在外，竖筋在里，因此先绑竖筋后绑横筋。横筋的间距及位置应符合设计要求。 墙筋为双向受力钢筋时，所有钢筋交叉点应逐点绑扎，其搭接长度及位置要符合设计图纸及施工质量验收规范的要求。 双排钢筋之间应绑间距支撑或拉筋，以固定钢筋间距，支撑或拉筋可用6或8钢筋制作，间距1m左右，以保证双排钢筋之间的距离。在墙筋外侧应绑上带有铁丝的砂浆垫块，以保证保护层的厚度。配合其它工种安装预埋管件、预留洞口等，其位置，标高均应符合设计要求。成品保护成型钢筋应按指定地点堆放，用垫木垫放整齐，防止钢筋变形、锈蚀、油污。绑扎墙筋时应搭临时架子，不准蹬踩钢筋。妥善保护基础四周外露的防水层，以免被钢筋碰破。底板上、下层钢筋绑扎时，支撑马凳要绑牢固，防止操作时踩变形。严禁随意割断钢筋。注意事项池壁预埋钢筋位移：池壁的插筋与底板上、下筋要固定绑扎牢固，确保位置准确，必要时可加附钢筋电焊焊牢，混凝土浇筑前应有专人检查修整。露筋：钢筋每隔1m左右加绑带铁丝的水泥砂浆垫块（或塑料卡）。搭接长度不够：绑扎时应对每个接头进行尺量，检查搭接长度是否符合设计和规范要求。钢筋接头位置错误：池壁钢筋接头较多时，翻样配料加工时，应根据图纸预先画出施工翻样图，筑明各号钢筋搭配顺序，并避开受力钢筋的最大弯矩处。绑扎接头与对焊接头未错开：经对焊加工的钢筋，在现场进行绑扎时，对焊接头要错开搭接位置。因此加工下料时，凡距钢筋端头搭接长度范围以内不得有对焊接头。（三）模板工程消防水池采用组合钢模做模板,483.5钢管作内外支撑，池壁加固用的对拉螺栓为防水型，中间设止水钢板，止水钢板必须先钻孔，然后穿在拉紧螺栓中间，一面满焊无缝，为使两边模板按壁板厚度对称靠紧，在拉紧螺栓的中部，按壁厚焊上两个模板挡头，在最后割除外露部分时需凹入砼30mm，并用防水砂浆二次抹平，第二次表面抹平时，掺入微膨胀水泥，以确保对拉螺栓处不渗漏。留置施工缝时，浇筑的砼不能与模板上口齐平，需留100毫米的空隙，施工缝两边的模板要保留一块，不允许拆掉，目的是等第二次灌筑砼时，原模板保留的100毫米空间能存住砂浆，不使其流失。模板安装 在内壁模板的外端头安装活动的、堵头模板，安能够用木板或用铁板根据壁厚制作，模板要严密，防止浇筑内壁混凝土时，混凝土从外端头部位流出。 安装模板前将钢筋、预埋管件等进行隐检，先安装外壁内侧模板，按底板上的位置线将大模板就位找正，然后安装洞口模板（如果有）。 安装外壁外侧模板，模板放在金属三角平台架上，将模板就位，穿螺栓紧固定校正，筑意施工缝模板的连接处必须严密、牢固可靠，防止出现错台和漏浆现象。拆除大模板在常温条件下，池壁体混凝土强度必须达1 Mpa才准拆模，以不损坏砼为准，拆模时应以同条件养护试块抗压强度为准。拆除模板顺序与安装模板顺序相反，首先拆下穿壁螺栓，使模板向后倾斜与壁体脱开。如果模板与混凝土壁面吸附或粘结不能离开时，可用撬棍撬动模板下口，不得在壁上口撬模板，或用大锤砸模板。应保证拆模时不晃动混凝土壁体，特别拆洞口模板时不能用大锤砸模板。模板运至存放地点时，及时进行板面清理，涂刷隔离剂，防止粘连灰浆，并定期进行检查与维修，保证使用质量。成品保护保持模板本身的整洁及配套设备零件的齐全，吊运应防止碰撞池壁体，堆放合理，保持板机不变形。模板吊运就位时要平稳、准确，不得碰砸楼板及其它已施工完的部位，不得兜挂钢筋。用撬棍调整大模板时，要筑意保护模板下面的砂浆找平层。拆除模板时按程序进行，禁止用大锤敲击，防止混凝土池壁面及洞口等处出现裂纹。（四）砼工程操作工艺混凝土搅拌投料顺序：石子砂水泥U.E.A膨胀剂（U.E.A防冻剂）水.投料台先干拌0.51min再加水,分三次加入,加水后搅拌12min(比普通混凝土搅拌时间延长0.5min)。混凝土搅拌前必须按严格试验室配合比通知单操作。不得擅自修改。散装水泥、砂、石车车过磅，在雨季，砂必须每天测定含水率，调整用水量。运输：混凝土运输供应保持连续均衡，间隔不应超过1.5h，夏季或运距；较远可适当掺入缓凝剂，一般掺入2.5%3%为宜。运输后如出现离析，浇筑前进行二次拌合。混凝土浇筑：池壁砼的浇筑应筑意如下几个问题：施工缝的浮渣要清洗干净；灌筑砼时不要直接将砼倒在止水带上；止水带的两侧要同时灌平，以防止水带移位；采取跳段施工，使绑扎钢筋、模板安装、砼浇筑几个工序形成有序的流水作业，对砼配合比和所用的材料应符合规范要求。浇筑前施工缝要事先清除干净，保持湿润，不易积水，施工缝先铺1520mm厚的与砼配合比相同的水泥砂浆，所铺的水泥砂浆与砼的浇筑的相隔时间不应过长。砼的运输、浇筑、振捣等各个环节要协调一致，以保证池壁的连续浇灌。应连续浇筑，宜不留或少留施工缝，底板按设计要求不留施工缝。池壁应分层连续浇捣，每层砼的浇筑厚度不超过40cm，沿池壁高度均匀摊铺，每层水平高差不超过40cm。池壁转角、进出水口、洞口是配筋较密难操作的部位，要按照砼捣固的难易程度业划分小组以浇筑彻底。池壁砼浇到顶部应停1小时，待砼下沉收缩后再作二次振捣，以消除因沉降而产生的顶部裂缝。池壁水平施工缝留在高也底板表面500mm左右的池壁上，埋设3mm厚300mm宽钢板止水带，接头处满焊，钢筋点焊固定。在施工缝上浇筑混凝土前，应将混凝土表面凿毛，清除杂物，冲净并湿润，再铺一层23cm厚水泥砂浆（即原配合比去掉石子）或同一配合比的减石子混凝土，浇筑第一步其高度为40cm，以后每步浇筑5060cm，严格按施工方案规定的顺序浇筑， 混凝土由高处自由倾落不应大于2m，如高度超过3m，要用串桶、溜槽下落。应用机械振捣，以保证混凝土密实，振捣时间一般为10s为宜，不应漏振或过振，振捣延续时间应使混凝土表面浮浆无气泡、不下沉为止。铺灰和振捣应选择对称位置开始，防止模板走动，结构断面较小，钢筋密集的部位严格按分层浇筑，分层振捣的要求操作，浇筑到最上层表面，必须用木抹找平，使表面密实平整。砼浇筑使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，按顺序进行，不得遗漏，做到均匀振实，移动间距不大于振捣器作用半径的1.5倍（一般为300至500毫米）。分层浇筑中，振捣上层砼应插入下层砼50毫米以上，消除两层间的接缝。平板振动器的移动间距应能保证振动器的平板覆盖已振实部分边缘。浇筑砼时派钢筋工和木工观察钢筋和模板、预留孔洞、预埋件、插筋等有无位移变形或堵塞情况，发现问题应立即停止浇筑并应在已浇筑的砼初凝前修整完毕。养护：常温（2025）浇筑后610h覆盖浇水养护，要保持混凝土表面湿润。（五）成品保护为保护钢筋、模板尺寸位置正确，不得踩踏钢筋，并不得碰撞、改动模板、钢筋。在拆模或吊运其它物件时，不得碰坏施工缝处企业口及止水带。保护好穿墙管及预埋件等，振捣时勿挤偏或使预埋件挤入混凝土内。（六）池体闭水试验 池体施工完成，在水池抹面之前进行闭水试验，在闭水试验中，要进行外观检查，不能有漏水现象。闭水试验前准备工作 修补池体砼的缺陷：如局部蜂窝、麻面、螺栓孔的处理。 池体结构检查：有无开裂，变形缝、引发缝及后浇带处理应经过检查，如有发现问题应经过设计等有关部门鉴定后再作处理。临时堵管口，清扫池内杂物，做好注水和排空管路系统的准备，设置水位观测标尺，标定水池最高水位，准备现场测定蒸发量的设置等工作。注水往池体内注水分三次进行，每次筑入为设计水深的1/3，注水水位上升速度不宜超过2m/24h，每次充水结束稳定2天，以便砼吸收水分后，有利于砼微裂缝的愈合。每次注水后要测读24小时的水位下降值，同时仔细检查池体外部结构砼和穿墙管道基层质量情况，如发现池体外壁砼表面和填塞管道有渗漏情况，同时水位下降的测读渗水量较大时，应停止注水，待经过检查，分析处理后再继续注水。观测 注水时的水位标尺观测，注水至设计深度进行渗水量测定时，应用水位测针测量水位降，在开始测读水位测针的初读数应在池内水位注水至设计深度24小时以后，测读水位的末读与初读数的时间隔应不少于24小时。第三章、地上幕墙结构施工一、一般规定：玻璃幕墙所选用的材料应符合国家现行产品标准的规定，同时应有出厂合格证及必要的检验报告。玻璃幕墙材料应选用耐气候性的材料。金属材料和零附件除不锈钢外，钢材应进行表面热镀锌处理，铝合金应进行表面阳极氧化处理。玻璃材料应采用不燃烧性材料或难燃烧性材料。硅酮结构密封胶、硅酮耐候密封胶必须有与所接触材料的相容性试验报告。橡胶条应有成分分析报告和保质年限证书。幕墙所使用的低发泡间隔双面胶带，应符合现行行业标准玻璃幕墙工程技术规范（JGJ-102）的有关规定。二、铝合金及铝材材料：玻璃幕墙采用的铝合金型材应符合现行国家标准铝合金建筑型材（GB/T 5237）中规定的高精级和铝及铝合金阳极氧化 阳极氧化膜的总规范（GB 8013）的规定；铝合金的表面处理层厚度和材质应符合现行国家标准铝合金建筑型材（GB/T 5237.25237.5）的有关规定。与玻璃幕墙配套用铝合金门窗应符合铝合金门窗现行国家标准的规定。三、玻璃：玻璃幕墙采用玻璃的外观质量和性能应符合各种玻璃现行国家标准的规定（如钢化玻璃应符合钢化玻璃GB9963的规定）。当玻璃幕墙采用热反射镀膜玻璃时，应采用真空磁控阴极溅射镀膜玻璃或在线热喷涂镀膜玻璃。用于热反射镀膜玻璃的浮法玻璃的外观质量和技术指标，应符合现行国家标准浮法玻璃GB11614中的优等品或一等品规定。热反射镀膜玻璃的外观质量应符合下列要求：热反射镀膜玻璃尺寸的允许偏差应符合下表的规定。 热反射镀膜玻璃尺寸的允许偏差（mm） 玻璃厚度玻璃尺寸及允许偏差 244033004、5、6348、10、1245热反射镀膜玻璃的光学性能应符合设计要求。热反射镀膜玻璃的外观质量应符合下表的规定。玻璃幕墙采用中空玻璃时，除应符合现行国家标准中空玻璃GB11944的有关规定外，尚应符合下列要求：玻璃幕墙的中空玻璃应采用双道密封。明框幕墙的中空玻璃的密封胶应采用聚硫密封胶和丁基密封腻子；半隐框和隐框幕墙的中空玻璃的密封胶应采用结构硅酮密封胶和丁基密封腻子。玻璃幕墙中空玻璃的干燥剂宜采用专用设备装填。玻璃幕墙采用夹层玻璃时，应采用聚乙烯醇缩丁醛（PVB）胶片干法加工合成的夹层玻璃。玻璃幕墙采用夹丝玻璃时，裁割后玻璃的边缘应及时进行修理和防腐处理。当加工成中空玻璃时，夹丝玻璃应朝室内一侧。所有幕墙玻璃应进行边缘处理。四、钢材：玻璃幕墙采用的不锈钢宜采用奥氏体不锈钢，不锈钢的技术要求应符合下列现行国家标准的规定： 不锈钢冷轧钢板（GB/T 3280）； 不锈钢棒（GB/T 1220）； 不锈钢冷加工钢棒（GB/T 4226） 不锈钢和耐热钢冷轧带钢（GB/T 4239）； 不锈钢热轧钢板（GB/T 4237）； 冷顶锻用不锈钢丝（GB/T 4232）； 形状和位置公差 未注公差值（GB/T 3280）；玻璃幕墙采用钢材的技术要求应符合下列现行国家标准的规定： 碳素结构钢（GB/T 700）； 优质碳素结构钢（GB/T 609）； 合金结构钢（GB/T 3077）； 低合金高强度结构钢（GB/T 1591）； 碳素结构和低合金结构钢热轧薄钢板及钢带（GB/T 912）； 碳素结构和低合金结构钢热轧厚钢板及钢带（GB/T 3274）； 结构用冷弯空心型钢尺寸、外型、重量及允许偏差（GB/T 6728）； 冷拔无缝异型钢管（GB/T 3094）； 高耐候结构钢（GB/T 4171）； 焊接结构用耐候钢（GB/T 4172）；钢结构幕墙高度超过40m时，钢构件宜采用高耐候结构钢，并应在其表面涂刷防腐涂料。钢构件采用冷弯薄壁型钢时，除应符合现行国家标准冷弯薄壁型钢结构技术规范（GBJ18）的有关规定外，其壁厚不得小于3.5mm，强度应按实际工程验算，表面处理应符合现行国家标准钢结构施工及验收规范（GB 50205）的有关规定。玻璃幕墙采用的标准五金件应符合铝合金门窗标准件现行国家行业标准的规定.玻璃幕墙采用的非标准五金件应符合设计要求，并应有出厂合格证。同时应符合现行国家标准紧固件机械性能 不锈钢螺栓、螺钉和螺柱（GB/T 3098.6）和紧固件机械性能不锈钢螺帽（GB/T 3098.15）的规定。五、建筑密封材料：玻璃幕墙采用的橡胶制品宜采用三元乙丙橡胶、氯丁橡胶；密封胶条应为挤出成型，橡胶块应为压模成型。密封胶条的技术要求应符合国家现行行业标准玻璃幕墙工程技术规范（JGJ 102-96）的规定。玻璃幕墙采用的聚硫密封胶应具有耐水、耐溶剂和耐大气老化性，并应有低温弹性、低透气性等特点。其性能应符合现行行业标准中空玻璃用弹性密封剂（JC 486）的规定。玻璃幕墙采用的氯丁密封胶性能应符合现行行业标准玻璃幕墙工程技术规范（JGJ 102-96）的规定。玻璃幕墙应采用中性硅酮耐候密封胶，其性能应符合下表的规定： 幕墙硅酮耐候密封胶的性能 项 目性能金属幕墙用表干时间
