浅谈混凝土渠道防渗工程的技术及措施.pdf

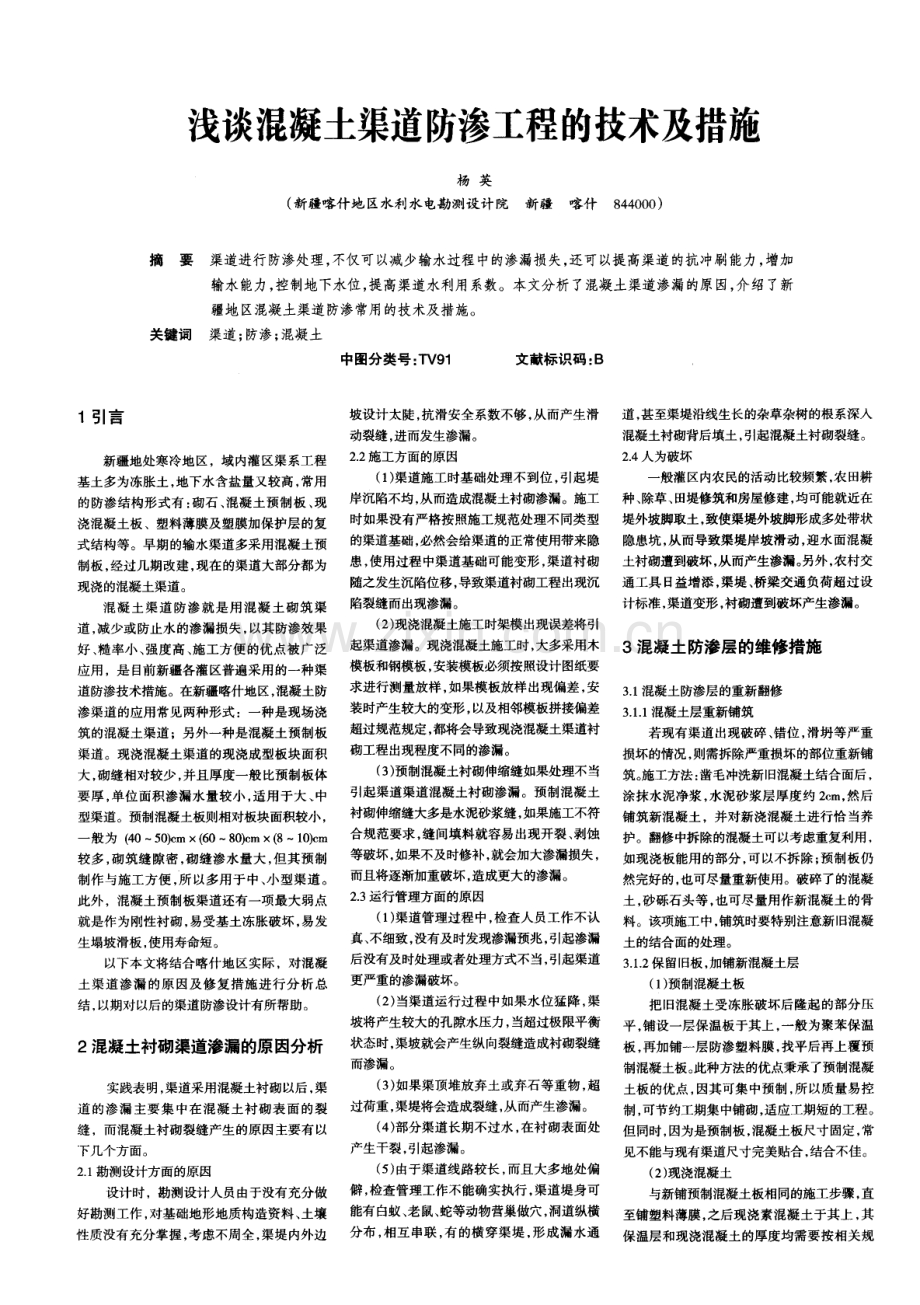

1引言 浅谈混凝土渠道防渗工程的技术及措施 杨英 ( 新疆喀什地 区水利水电勘测设计院新 疆喀什8 4 4 0 0 0 ) 摘要渠道进行防渗处理， 不仅可以减少输水过程中的渗漏损失， 还可以提高渠道的抗冲刷能力， 增加 输水能力， 控制地下水位， 提高渠道水利用系数。本文分析了混凝土渠道渗漏的原因， 介绍了新 疆地区混凝土渠道防渗常用的技术及措施。 关键词渠道 ； 防渗 ； 混凝土 中图分类号 ： T V 9 1 文献标识码 ： B 新疆地处寒冷地区，域内灌区渠系工程 基土多为冻 胀土 ， 地下水含盐 量又较高 ， 常用 的 防渗结构 形式有 ： 砌石 、 混凝土 预制板 、 现 浇混凝土板 、塑料薄膜及塑膜加保护层的复 式结构等 。早期的输水渠道 多采用混凝土预 制板， 经过几期改建， 现在的渠道大部分都为 现浇的混凝 土渠道 。 混凝 土渠 道 防渗 就是 用 混凝 土 砌 筑渠 道， 减少或防止水的渗漏损失， 以其防渗效果 好 、 糙率小、 强度高、 施工方便的优点被广泛 应用 ， 是 目前新疆各灌区普遍采用的一种渠 道防渗技术措施。在新疆喀什地区， 混凝土防 渗渠道的应用常见两种形式 ：一种是现场浇 筑 的混凝 土渠道 ；另外一种是 混凝土预制板 渠道。现浇混凝土渠道的现浇成型板块面积 大， 砌缝相对较少， 并且厚度一般比预制板体 要厚， 单位面积渗漏水量较小， 适用于大、 中 型渠道。预制混凝 土板则相对板块面积较小 ， 一 般为 ( 4 O5 o 】 c m( 6 O8 0 )c m( 81 0 ) c m 较多， 砌筑缝隙密 ， 砌缝渗水量大， 但其预制 制作与施工方便 ， 所以多用于中、 小型渠道。 此外 ， 混凝土预制板渠道还有一项最大弱点 就是作 为刚性衬砌 ， 易受基 土冻胀破坏 ， 易 发 生塌坡滑板 ， 使用寿命 短。 以下本文将结合喀什地区实际，对混凝 土渠道渗漏的原因及修复措施进行分析总 结， 以期对以后的渠道防渗设计有所帮助。 2混凝土衬砌渠道渗漏的原因分析 实践表 明， 渠道采用混凝土衬砌 以后 ， 渠 道的渗漏主要集中在混凝土衬砌表面的裂 缝 ，而混凝 土衬砌裂缝产 生的原因主要有 以 下几个方面 。 2 1勘测设 计方 面的原 因 设计时，勘测设计人员由于没有充分做 好勘测工作 ， 对基础地形地质构造资料、 土壤 性 质没有充分掌 握 ， 考虑不周 全 ， 渠堤 内外边 坡设计太陡， 抗滑安全系数不够， 从而产生滑 动裂缝， 进而发生渗漏。 2 2施工方面的原 因 ( 1 ) 渠道施工 时基 础处理不 到位 ， 引起堤 岸沉陷不均， 从而造成混凝土衬砌渗漏。施工 时如果没有严格按照施工规范处理不同类型 的渠道基础， 必然会给渠道的正常使用带来隐 患， 使用过程中渠道基础可能变形， 渠道衬砌 随之发生沉陷位移 ， 导致渠道衬砌工程 出现沉 陷裂缝而出现渗漏。 ( 2 ) 现浇混凝土施 工时架模 出现误差将引 起渠道渗漏。现浇混凝土施工时， 大多采用木 模板和钢模板， 安装模板必须按照设计图纸要 求进行测量放样， 如果模板放样出现偏差 ， 安 装时产生较大的变形， 以及相邻模板拼接偏差 超过规范规定 ， 都将会 导致现浇混凝土渠道衬 砌工程出现程度不同的渗漏。 ( 3 ) 预制混凝土衬砌伸缩缝如果处理不当 引起渠道渠道混凝土衬砌渗漏。预制混凝土 衬砌伸缩缝大多是水泥砂浆缝， 如果施工不符 合规范要求， 缝间填料就容易出现开裂 、 剥蚀 等破坏， 如果不及时修补， 就会加大渗漏损失， 而且将逐渐加重破坏， 造成更大的渗漏。 2 _ 3 运行管理方面的原因 ( 1 ) 渠道管理过程中， 检查人员工作不认 真、 不细致， 没有及时发现渗漏预兆， 引起渗漏 后 没有及时处理或者处理方式不当， 引起渠道 更严 重的渗漏破坏 。 ( 2 ) 当渠道运行过程 中如果水位猛 降 ， 渠 坡将产生较大的孔隙水压力， 当超过极限平衡 状 态时， 渠坡就会产生纵向裂缝造成衬砌裂缝 而渗漏。 ( 3 ) 如果渠顶堆放弃土或弃石等重物， 超 过荷重， 渠堤将会造成裂缝， 从而产生渗漏。 ( 4 ) 部分渠道长期不过水， 在衬砌表面处 产生干裂 ， 引起渗漏 。 ( 5 ) 由于渠 道线路较长 ， 而且大多 地处偏 僻 ， 检查管理工作不能确实执行， 渠道堤身可 能有白蚁、 老鼠、 蛇等动物营巢做穴， 洞道纵横 分布， 相互串联 ， 有的横穿渠堤， 形成漏水通 道， 甚至渠堤沿线生长的杂草杂树的根系深入 混凝 土衬砌背后填土 ， 引起混凝 土衬砌 裂缝 。 2 4人为破坏 一 般灌 区内农 民的活动比较频繁 ， 农 田耕 种 、 除草 、 田堤修筑和房屋修建 ， 均可能就近在 堤外坡脚取土， 致使渠堤外坡脚形成多处带状 隐患坑， 从而导致渠堤岸坡滑动， 迎水面混凝 土衬砌遭到破坏， 从而产生渗漏。 另外， 农村交 通工具日益增添 ， 渠堤、 桥梁交通负荷超过设 计标准， 渠道变形， 衬砌遭到破坏产生渗漏。 3混凝土防渗层的维修措施 3 1 混凝 土防渗层的重新翻修 3 1 1 混凝土层重新铺筑 若现有渠道出现破碎、 错位 ， 滑坍等严重 损坏的情况 ， 则需拆除严重损坏的部位重新铺 筑。 施工方法 ： 凿毛冲洗新旧混凝土结合面后， 涂抹水泥 净浆 ， 水 泥砂浆层 厚度约 2 c m， 然 后 铺筑新混凝土，并对新浇混凝土进行恰当养 护。翻修 中拆 除的混凝土可 以考虑重复利用 ， 如现浇板 能用的部分 ， 可 以不拆 除 ； 预制板 仍 然完好的， 也可尽量重新使用。破碎了的混凝 土， 砂砾石头等， 也可尽量用作新混凝土的骨 料 。该项施工中 ， 铺筑 时要特别注意新 旧混凝 土的结合面的处理。 3 1 2保留旧板 ， 加铺新混凝土层 ( 1 ) 预制混凝土板 把 旧混 凝土受冻胀破坏 后隆起 的部分压 平， 铺设一层保温板于其上， 一般为聚苯保温 板， 再加铺一层防渗塑料膜， 找平后再上覆预 制混凝土板 。 此种方法的优 点秉承 了预制混凝 土板的优点， 因其可集中预制， 所以质量易控 制 ， 可节约工期集中铺砌 ， 适应 工期短 的工程 。 但 同时 ， 因为是预制板 ， 混凝 土板 尺寸 固定 ， 常 见不能与现有渠道尺寸完美贴合 ， 结合不佳。 ( 2 ) 现浇混凝 土 与新铺预制 混凝土板相 同的施工步骤 ， 直 至铺塑料薄膜， 之后现浇素混凝土于其上 ， 其 保温层 和现浇混凝土 的厚度 均需要按 相关规 1概述 从沣二干渠的改造施工 浅谈影响混凝土质量缺陷的几个因素 杨 艳 丽 ( 陕西省泾惠渠管理局 陕西 三原 7 1 3 8 0 0 ) 摘要结合沣惠渠灌区沣二干渠的施工改造， 简要阐述了在混凝土施工中常见的一些质量缺陷以及处 理所用材料及操作工艺 并总结了所用材料， 如预缩砂浆、 环氧砂浆等的抗压强度、 劈拉强度、 新 老混凝土粘结强度不同对工程安全的影响。 关键词 混凝土； 质量缺陷； 预缩砂浆； 环氧砂浆 中图分类号： 1 、 ， 9 1 文献标识码： B 随着混凝土施工技术的发展，在混凝 土工程 中 ，混凝 土施 工质量 的优劣 直接影 响到工程结构的安全和使用寿命， 也直接关 系到人民生命财产的安全， 所以提高混凝土 结构工程质量， 消除质量通病， 对杜绝工程 质量事故有着重要的现实意义 。 沣惠渠灌区位于西安市西南、 西北郊。 沣二干渠从沣一干分水闸 ( 沣一干渠结束 处 ) 西 口起 北行经二府庄 、 沈家寨 、 三桥 镇 、 穿西兰公路和陇海铁路，在南皂河村北入 皂河。渠长 1 4 3 6 k m， 设计流量 6 5 m s ， 比 降 1 2 0 0 0 ，边坡 1：1 5 ，渠深 2 O m，水深 1 4 m， 渠底宽 3 O m。 本次改造沣惠渠灌区沣二干渠范围为 沣一千渠分水闸( 0 + o o o ) 至西宝南线公路 倒虹进口( 4 + 9 4 6 ) ， 对沣二干渠 4 9 4 6 k m ( 桩 号 0 + 0 0 0 4 + 9 严重老化渠道拆旧重建。 包括改造建筑物 2 座， 其中斗门 1 座， 量水 堰 1 座。 由于混凝土 的浇筑 、 振 捣方法不对 ， 或 因模板开裂跑浆等原 因发 生混凝土质量 事 故，混凝土中常见混凝土表面缺陷将影响 到渠道混 凝土防空蚀破坏能力 。进行混 凝 土表面缺陷处理能有效地提高建筑物质 量， 保证沣二干渠渠道工程的正常运行。 2混凝土表面缺陷类型 、分布及 处理原则 2 1 混凝土表面缺陷类型及分布 根据混凝土结构物表面缺陷来看 ， 一 般常出现的质量缺陷类型主要有： ( 1 ) 麻面、 蜂窝； ( 2 ) 露筋 ； 范进行设计计算 。现浇 的方法 因 占用工期 长， 使用范围较受限制 ， 诸如需要在干渠 输水间隔期施工的工程一般都不宜采用。 3 2 预制混凝土防渗层的修复 预制混凝土渠道的砌筑缝 多采用水泥 砂浆缝，一般都存在不能与混凝土板紧密 结合， 施工挤压不实， 或是砂浆强度低等问 题。 部分渠道甚至在砌筑缝中长出了杂草， 衬砌完后首次试放水就发生垮渠破坏 ， 该 情况尤其常见于小型填方渠道 ，破坏后基 本 无法保持工程 的完好 。造成 放水 垮渠原 因 ， 除了常说 的土方渠道质量不好 外 ， 笔者 认 为衬砌 勾缝 部分 的漏水 也 是一 个 不可 忽视的原因。实际工程施工中， 最常见的 就是对已修建渠道 的防渗层砌筑缝进行 修复 ， 可采 取 的处 理措 施 为 ： 凿 除缝 内水 泥砂浆块 ， 冲刷干净缝壁 、 缝口， 用与混凝 土板相同标号的水泥砂浆填塞 ， 捣平抹平 后， 保湿养护 ， 养护周期不得少于 1 4天。 另外 ， 为了保证工程质量 ， 建议对混凝土 预制板改用 方形或长方形 。板块 的大小应 以便于施工为宜，厚度一般在 8 c m l O o m， 板缝约 l O e m 一 1 5 c m， 用高标号砼填塞， 尽量 保证衬砌段的整体效应，使其基本达到现 浇的质量。 3 3 现浇混凝土防渗层的裂缝修复 对于裂缝较大的情况 ， 建议采用填筑 伸缩缝的方法修复。 对于防渗层仍大致完 好 ， 无较大错位， 且仅有较小裂隙的情况 ， 则可在混凝土防渗层发生裂缝后采用过 氯乙烯胶液涂料粘贴玻璃丝布的方法进 行修 复。 个别大型渠道的裂缝确实严重发育 ， 渗水严重的， 可结合填塞与粘贴，加强处 理 。具体做法为 ： 首先 ， 保持裂 缝及其周 围 的清洁、 干燥。 即仔细清洗缝内、 缝壁及缝 口两边 的杂 物 、 泥土 ， 并 烘 干 ； 然后 ， 用 冷 底子油仔细涂刷缝壁；继而再填压密实 ， 一 般使用煤焦油填料或焦油塑料胶泥作 为裂 缝填充 物质 ， 填 压后 以填料 表面 的平 整光滑为质量控制标准 ； 最后， 在填好裂 缝 1天 2天 后 ，沿 缝 口两边 涂 刷 一 层 5 c m宽的过氯乙烯涂料 ，随即沿缝口两边 粘贴 3 e m一 4 c m宽玻璃丝布一层，继而再 涂刷一层涂料，粘贴第二层玻璃丝布 ， 最 后涂刷一层涂料。 具体施工过程中需要确 保涂料涂刷均匀 ，玻璃丝布粘贴平整 ， 确 保没 有气泡 。 4结语 渠道防渗是传输节水的关键 ，是推行 节水灌溉的先决条件，推广应用优秀的防 渗形式及先进的防渗技术是非常必要的。 本文结合喀什地区的渠道渗漏状况，介绍 的不同结构形式的工程防渗技术 ，可因地 制宜、 灵活选择应用。璇孬 承 参考文献 【 1 】1 钟鸣 地区混凝土渠道防渗维护及管理 技术浅论 中国水运， 2 0 0 7年 1 2期 2 许建民 水利工程中混凝土衬砌渠道渗漏分 析与研究0 】 山西农业科学， 2 0 0 9 年0 5 期 【 3 许庆祯， 孙波 混凝土渠道防渗冻害的成 因及 防治措施 】 农村 实用科技 信息， 2 0 0 9 年 O 2期 【4 高升 混凝土防渗渠道施工中应注意的 技术 问题 中国科技信息， 2 0 0 9 年 1 7期 5 5 李天野 浅谈渠道防渗工程技术措施 】 _ 黑龙江科技信息， 2 0 0 9 年2 3 期 ( 责任编辑 ： 黄 灵芝) o c ( ) c C
