二级建造师矿业实务.pptx

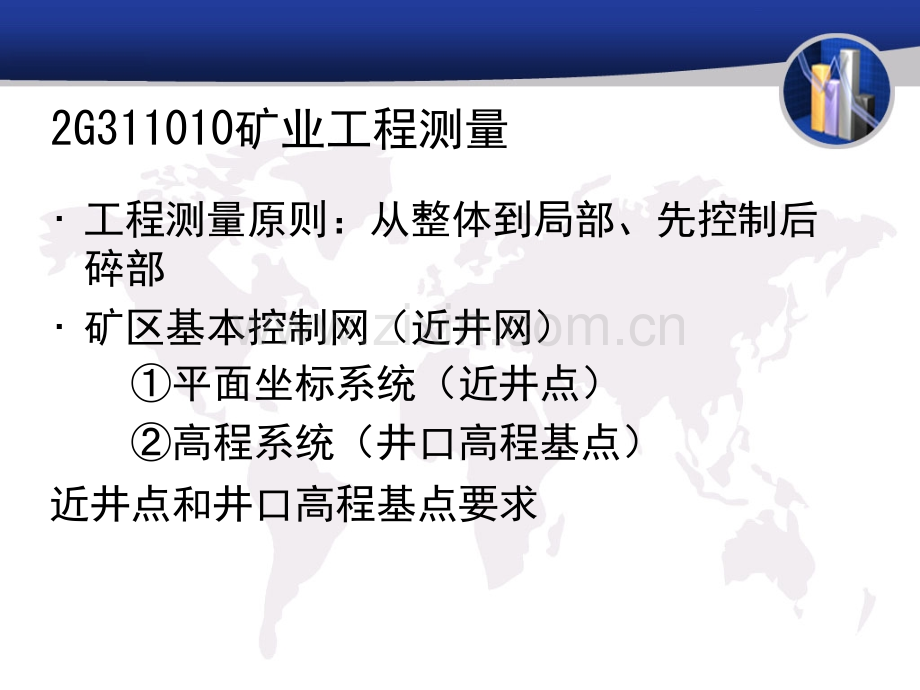

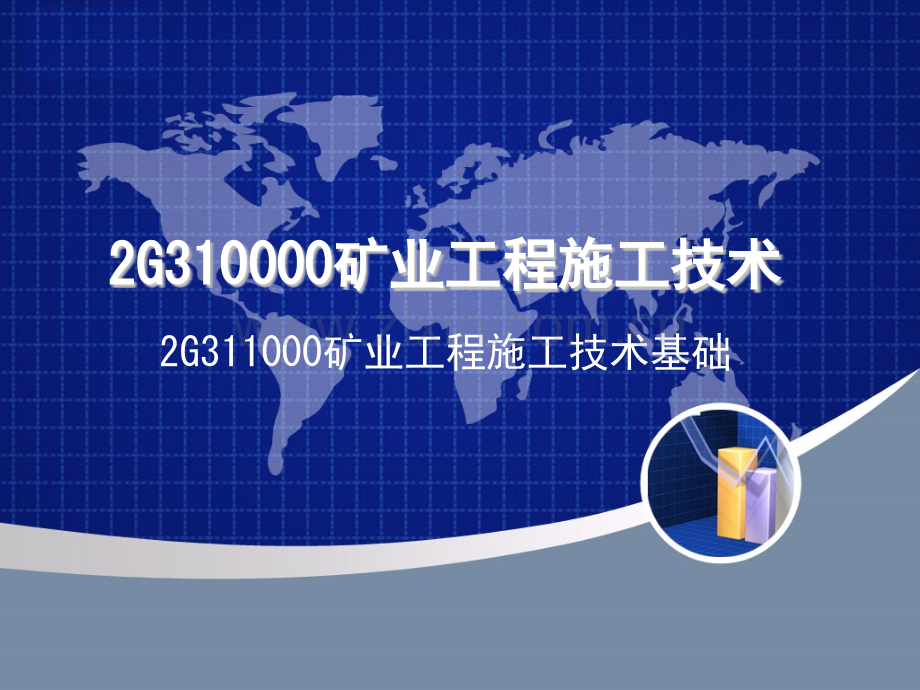

2G3100002G310000矿业工程施工技术矿业工程施工技术2G311000矿业工程施工技术基础2G311010矿业工程测量工程测量原则：从整体到局部、先控制后碎部矿区基本控制网（近井网）平面坐标系统（近井点）高程系统（井口高程基点）近井点和井口高程基点要求2G311010矿业工程测量井巷贯通类型：一井内巷道贯通两井之间的巷道贯通立井贯通井巷贯通几何要素：中心线的坐标方位角腰线的倾角贯通距离2G311010矿业工程测量2G311010矿业工程测量平面控制网：三角网GPS网导线网建筑基线建筑方格网2G311010矿业工程测量平面联系测量：精密磁性仪器投向仪陀螺经纬仪高程联系测量：长钢尺长钢丝光电测距仪2G311010矿业工程测量常用测量仪器：经纬仪（角度）水准仪（高差）钢尺、光电测距仪（距离）全站仪（高程、角度、距离）GPS（高程、位置）其他：激光扫平仪、激光垂线仪（高程）、陀螺经纬仪（定向）2G311010矿业工程测量常用测量仪器：经纬仪（角度）水准仪（高差）钢尺、光电测距仪（距离）全站仪（高程、角度、距离）GPS（高程、位置）其他：激光扫平仪、激光垂线仪（高程）、陀螺经纬仪（定向）2G311010矿业工程测量测量精度要求P6-7一道单选选择题记忆2G311020矿业工程材料混凝土组成混凝土要求（重要）：和易性、强度、耐久度、经济混凝土水灰比是决定混凝土强度及和易性的重要指标提高混凝土强度的方法：P82G311020矿业工程材料抗拉性能是钢筋最主要的技术性能水泥养护时间28d2G311030矿业工程地质和水文地质塑性指数越大，表示土处于塑性状态的含水量范围越大液性指数越大，土中天然含水量越高，土质越软2G311040矿业工程稳定边坡加固方法锚索加固抗滑桩滑面爆破加固井巷工程稳定与支护施工的基本原则充分利用围岩强度和围岩的自承能力控制围岩应力合理利用支护技术充分利用监测反馈手段，及时控制围岩的变形2G311040矿业工程稳定支架支护木支架梯形支架拱形可缩性支架锚喷支护喷射混凝土锚杆支护锚索支护锚喷支护锚注支护2G3100002G310000矿业工程施工技术矿业工程施工技术2G312000矿业工程施工技术基础2G312010井巷凿岩爆破炸药分类与要求爆破性能好较低的机械敏感度，适度的起爆感度氧平衡稳定的储存期来源广泛（价格便宜）2G312010井巷凿岩爆破考点一特殊情况下的炸药选用有抗水性需求的选用乳化炸药考点二煤矿许用炸药有瓦斯突出矿井要求3级以上煤矿许用炸药2G312010井巷凿岩爆破瓦斯矿井禁止使用火雷管延期雷管不得超过130ms掏槽方式：斜眼直眼炮眼利用率：循环进尺与炮眼深度比值2G312010井巷凿岩爆破2G312010井巷凿岩爆破2G312010井巷凿岩爆破光面爆破（质量要求）P36位差爆破P37拒爆处理P382G313000矿业建筑工程井架安装不同情况选择何种方案P41井塔施工各种施工方案选择P42建筑基础P50重点是适用条件基坑施工排水方案选择P54（适用条件降水深度）2G314000井巷工程钻眼爆破工作选择钻眼爆破设备确定爆破参数（炮孔深度）人工手持式1.5m-2.0m伞钻3-5m爆破图表2G314000井巷工程立井精通的施工作业方式单行作业长段30-40m短段2-5m（使用多）平行作业混合作业一次成井2G314000井巷工程防治水注浆堵水预注水壁后注水井筒排水吊桶吊泵2G314000井巷工程表土层施工方法普通施工法：背板法吊挂井壁法板桩法特殊施工法：冻结法钻井法沉井法注浆法帷幕法2G314000井巷工程表土层施工方法普通施工法：背板法吊挂井壁法板桩法特殊施工法：冻结法钻井法沉井法注浆法帷幕法2G314000井巷工程平巷施工方法一次成巷分次成巷硐室施工全断面施工法分层施工法导硐施工法2G314000井巷工程巷道施工通风方式：压入式（2个10m，射程远）抽出式（1个10m，需要刚性风筒）混合式（1个15m）2G3200002G320000矿业工程施工管理实矿业工程施工管理实务务2G31420000矿业工程施工管理实务矿业工程项目的特点：P83综合建设项目（索赔）施工条件复杂（工程定价，索赔）相互制约联系（协调纠纷）建设与生产联系2G31420000矿业工程施工管理实务施工顺序主、副、风井同时到底（最优方案）主副短路贯通技术改造关键线路上的主要井巷2G31420000矿业工程施工管理实务工业广场布置原则工业广场布置原则（1）充分掌握现场的地质、地形资料，了解高空、地面和地下各种障碍物的分布情况，并熟悉现场周围环境，以期做到统筹规划、合理布局、远近兼顾，为科学管理、文明施工创造有利的条件。（2）合理充分地利用永久建筑、道路、各种动力设施和管线，以减少临时设施，降低工程成本，简化施工场地的布置。（3）合理确定临时建筑物和永久建筑物的关系，一般临时建筑不占用永久建筑位置，避免以后大量拆移造成浪费，临时建筑物标高尽可能按永久广场标高施工。（4）临时建筑的布置要符合施工工艺流程的要求，做到布局合理。（5）广场窄轨铁路、场内公路布置，应满足需要并方便施工，力求节约，以降低施工运输费用和减少动力损耗。（6）各种建筑物布置要符合安全规程的有关规定，遵守环境保护、防火、安全技术、卫生劳动保护规程，为安全施工创造条件。要统一满足火药库、油脂库、加油站与一般建筑物的最小安全距离要求。(7)2G31420000矿业工程施工管理实务矿业工程质量检验的主要类型有哪些？根据所采用的质量检验方法，矿业工程质量检验可分为四个类型：抽查、全检、合格证检查、抽样验收检查。抽样验收检查的理论依据是概率论和数理统计，其科学性、可靠性均较强，采用控制的费用较低，是一种比较理想的控制方法，在矿业工程项目质量检验中应优先使用。2G31420000矿业工程施工管理实务工程材料质量控制的要点是哪些？（1）控制材料来源。掌握供货单位材料质量、价格、供货能力等方面的消息，选择好的供货单位。（2）加强对材料的质量检验。一般来说，原材料的质量检验要把住三关，即入库（场）检验关，定期检验关和使用前检验关。（3）合理选择和使用（保管）材料。注意不同性质水泥的选用、不同性质材料不混用、过期材料不用；对新工艺、新材料、新技术应预先进行模拟试验，熟练基本操作。（4）重视材料的使用认证。注意材料的质量标准、使用范围及施工要求，做好材料核对和认证。新材料的使用必须通过试验和鉴定；代用材料必须通过充分论证，保证符合工程要求。2G31420000矿业工程施工管理实务矿业工程混凝土的质量要求是什么？答：（1）混凝土所用的水泥、骨料、水、外加剂的质量，混凝土配合比、原材料计量、搅拌和混凝土养护等符合设计和有关规范、规程规定。在地面配置混凝土时，雨期有防雨措施，冬期施工和冻结井壁砌筑符合有关规范的规定。混凝土强度及其强度检验符合有关规定。（2）井巷混凝土、钢筋混凝土支护工程的规格偏差、井巷混凝土支护壁厚等应符合有关规定。（3）井巷混凝土支护工程的基础深度、接槎、表面平整度、预埋件中心线偏移值等符合有关规定。2G31420000矿业工程施工管理实务排桩施工的主要质量要求是什么？答：（1）桩位偏差，轴线和垂直轴线方向均不宜超过50mm，垂直度偏差不宜大于0.5%；（2）钻孔灌注桩桩底沉渣不宜超过200mm，当用作承重结构时，桩底沉渣按有关要求执行；（3）排桩宜采取隔桩施工，并应在灌注混凝土24h后进行邻桩成孔施工；（4）非均匀配筋排桩的钢筋笼在绑扎、吊装和埋设时，应保证钢筋笼的安放方向与设计方向一致；（5）冠梁施工前，应将支护桩桩顶浮浆凿除清理干净，桩顶以上露出的钢筋长度应达到设计要求。2G31420000矿业工程施工管理实务井巷锚喷支护工程的质量要求是什么？答：（1）锚杆支护工程。锚杆的杆体及配件的材质、品种、规格、强度、结构、水泥卷、树脂卷和砂浆锚锢材料的材质、规格、配比、性能等必须符合设计要求；托板安装和锚杆的抗拔力应符合要求；锚杆安装的间距、排距、锚杆孔的深度、锚杆方向与井巷轮廓线（或岩层层理）角度、锚杆外露长度等符合允许偏差要求。（2）喷射混凝土支护工程。喷射混凝土所用的水泥、水、骨料、外加剂的质量、喷射混凝土的配合比、外加剂掺量等符合设计要求；喷射混凝土强度及强度检验符合有关规定；喷射混凝土支护规格偏差、喷射混凝土厚度符合规定；喷射混凝土的表面平整度和基础深度的允许偏差及其检验方法符合有关规定。（3）钢筋喷射混凝土支护工程。钢筋网的材质、规格、品种和焊条质量，钢筋网的焊接，钢筋网的压接符合有关规定，并且无锈污；喷射混凝土支护符合相应的内容要求；钢筋网喷射混凝土支护偏差和喷层厚度符合有关规定；钢筋网喷射混凝土的表面平整度和基础深度的允许偏差太其检验方法符合有关规定；钢筋网在喷射混凝土中的位置应符合规定。2G31420000矿业工程施工管理实务.矿业工程项目工程量变更的条件是什么？答：（1）因设计局部修改，如单位工程设计内容修改或工程量增加，单位工程技术特征的局部修改及设备造型变更；（2）因工程施工中受客观条件变化，而修改施工图设计；（3）不超过本单项工程预备费费率部分的“三材”、设备、其他材料和工资所增加的价差；（4）因隐蔽工程量增加，如因地质条件变化需要修改基础设计或颈项施工中遇到特殊重大片帮冒顶等情况；（5）因材料代用所增加的费用；（6）因井巷工程施工措施巷道工程量增加；（7）因其他各种原因，如预防自然灾害、因地质原因增加的巷道返修工程、预防井下灾害而采取的措施工程、隐蔽工程验收的施工费、因客观原因造成3h以上的停电、停水所发生的损失费用等。2G31420000矿业工程施工管理实务矿业工程项目的成本由哪些费用构成？矿业工程项目的成本由建筑安装工程费、设备及工器具购置费、工程建设其他费和预备费组成。其中建筑安装工程费包括矿山工程、地面建筑工程、机电安装三大项工程内容。建筑安装工程费由直接费、间接费、利润和税金构成。2G31420000矿业工程施工管理实务矿业工程项目的成本由哪些费用构成？矿业工程项目的成本由建筑安装工程费、设备及工器具购置费、工程建设其他费和预备费组成。其中建筑安装工程费包括矿山工程、地面建筑工程、机电安装三大项工程内容。建筑安装工程费由直接费、间接费、利润和税金构成。工程费用组成矿业工程合同变更的程序是什么？（1）业主（监理工程师）申请的变更。在矿业工程颁发工程接受证书前的任何时间，业主（监理工程师）可以发布变更指示或以要求承包商递交建议书的任何一种方式提出变更。业主在确属需要时有权发布变更指示，指示的内容包括详细的变更内容、变更工程量、变更项目的施工技术要求和有关部门文件图纸，以及变更处理的原则。要求承包商递交建议书后再确定的变更，是由业主将计划变更事项和要求递交实施变更建议书的通知适承包商，然后业主会根据承包商的答复作出变更的决定，并尽快通知承包商。（2）承包商申请的变更。承包商可以对合同内任何一个项目或工作向业主（监理工程师）提出详细变更请求报告。但未经业主（监理工程师）批准承包商不得擅自变更。矿业工程合同变更的程序是什么？（1）业主（监理工程师）申请的变更。在矿业工程颁发工程接受证书前的任何时间，业主（监理工程师）可以发布变更指示或以要求承包商递交建议书的任何一种方式提出变更。业主在确属需要时有权发布变更指示，指示的内容包括详细的变更内容、变更工程量、变更项目的施工技术要求和有关部门文件图纸，以及变更处理的原则。要求承包商递交建议书后再确定的变更，是由业主将计划变更事项和要求递交实施变更建议书的通知适承包商，然后业主会根据承包商的答复作出变更的决定，并尽快通知承包商。（2）承包商申请的变更。承包商可以对合同内任何一个项目或工作向业主（监理工程师）提出详细变更请求报告。但未经业主（监理工程师）批准承包商不得擅自变更。矿业工程引起施工索赔的原因有哪些？（1）业主违约，证件不足，手续不全。如项目缺少采矿许可证、开工许可证等证件，不让进场或施工半途被勒令停工；没有办妥土地征用、房屋拆迁、青苗赔偿等手续等。（2）施工准备不足。如技术准备不足，施工图纸不能及时提供，延误施工；施工场地未实现“四通一平”，拖延工程进展；井筒检查孔未完成；不能按合同规定支付工程款项。(3)业主不当行为。如业主利益要求改变，不合理的干预，使承包商发生施工困难，延误交工。(4)设计变更。因为地质条件或业主原因提出的设计变更，造成工作量和工期的增减。(5)施工方案或技术措施改变。由于地质条件或工程水文条件条件变化，超出业主提供的相关资料范围，需要对原施工方案或技术措施的改变。此外还有施工难度或施工复杂性增加。（6）加快施工。工程师发布“赶工”指令和承包商获得补偿的“赶工”行为，为赶工而增加的投入应予以补偿。（7）隐蔽工程检查。矿业工程很多项目具有隐蔽性，当项目发生质量问题或有其他情况时，会引起对隐蔽工程质量的重新检查问题。如果重新对隐蔽工程的质量检查是合格的，则承包商是可以对此进行索赔的。（8）不可抗力。矿业工程安全规程P170运输提升尺寸（安全距离）运输安全通风防尘掘进通风（气体浓度、风速最高最低、有效距离）防尘措施矿井灾害防治火灾。矿井火灾发生在井下或地面井口附近，还能点燃煤层，烧毁井下设施，能引起瓦斯煤尘爆炸，造成人员伤亡。（火区启封条件：CO0.01%以下一个月，温度30C，氧气5%以下）透水。冒顶片帮。瓦斯爆炸（瓦斯积聚防治）案例分析费用计算1、背景 某施工单位承担了一井筒的施工，该井筒井深500m，合同约定工程费用为3000万元，其中直接工程费为2010万元，计划利润为150万元，税金120万元，措施费210万元，规费210万元，企业管理费300万元，工程工期15个月。若工程量变化在+5%以内，仅直接工程费作调整。工程停工时计费与正常相同。施工单位施工设备和能力可满足600m井深的要求。施工过程中发生如下事件：1）井筒穿过一含水层时，施工单位按照甲方提供的地质勘测资料部署施工方案穿越含水层，施工中发现该含水层含水量及水压远大于报告中提供的资料数据，因而发生了淹井，造成施工单位设备损失10万元，返修井壁20万元；事故处理80万元，停工0.5个月，处理1个月。2）建设单位提出要求井筒加深20m，需要材料费18万元，人式费10万元，施工机械使用费10万元，增加工期0.2月案例分析费用计算（1）施工单位与甲方签订的合同中，直接费为多少？间接费为多少？答：（1）直接费=直接工程费+措施费 间接费=规费+企业管理费 建筑安装工程费=直接费+间接费+利润+税金 本题中，直接费=2010+210=2220万元 间接费=210+300=510万元（2）事件1）中，施工单位是否可以提出索赔？为什么？发生的工期和费用应如何处理？答：施工单位可以向甲方提出索赔。因为甲方提供的地质勘测资料有误，造成淹井不是施工单位的原因。施工单位可向提出费用和工期索赔，包括：施工设备损失费、事故处理及相关费用、井筒修复费、人工费、材料费、施工机械使用费、企业管理费用等；工期应顺延。（3）事件2）中，发生了工程量变更，费用应如何处理？答：井筒加深，工程量增加为20/500=4%，工程量的增减在合同约定的+以内，因此，仅就直接工程费作调整。材料费18万元，人工费10万元，施工机械使用费10万元甲方给予补偿，即调整增加费用：18+10+10=38万元。案例分析工期计算背景某矿井开拓系统见图2G320030-1，一施工单位承担了该矿井的施工任务，施工方案为对头掘进。矿井施工准备12个月，主井比副井先3个月开工，风井比副井晚1个月开工，计划主、副井同时到底后进行短路贯通，然后主井进行临时改绞、副井一次装备，副井交付使用后主井进行永久装备。井下施工不间断进行，井底车场与主要石门及运输大巷等同时安排施工，向采区方向不断推进。风井方向在到底后也进行改绞，然后掘回风大巷、采区上部车场及绞车房，向下掘轨道上山，并与主、副井在采区下部车场贯通。主、副井与风井贯通后，立即开展采区顺槽和切眼的施工，同时平行进行采区设备的安装和调试运转。1215351061666610316施工准备-12 主井改绞-1 主井永久装备-9 副井永久装备-10 风井临时改绞-1风井永久装备-4 采区安装-4 工作面安装-2 矿井试运行-1 矿井建设的工期可以采用哪几种方法进行推算关键线路施工期土建、安装工期设备到货安装时间主、副井与风井开工的顺序有何要求？试确定该矿井的建设工期案例分析质量检验某矿井工业广场布置有主井和副井两个井筒，风井位于井田东部边界，矿井采用中央边界式通风，一施工单位中标承建主井井筒。主井井筒直径为5.5m，深度为680m，采用掘砌混合作业施工作业方式；基岩部分利用FJD-6伞钻打眼，眼深4.0m，HZ-4中心回转抓岩机出矸，两套单钩吊桶配单滚筒绞车提升，砌壁模板为3.0m高的整体伸缩式金属模板。在井筒的施工中，钻眼工严格根据炮眼布置图进行打眼，并确保周边眼的质量；为加快出矸速度，抓岩司机每次都尽可能地将吊桶装满到桶口以上，并且尽量缩短在井下的装矸时间和在井口的卸矸时间；砌壁班利用管子下放混凝土，加快下料速度，并且每月进行一次混凝土的强度检验，确保了井壁的质量。在井筒施工到650m深度时，由于该处围岩不稳定、地压较大，混凝土井壁出现了局部变形，且有表面微裂纹；检查混凝土试块的强度符合要求，厚度满足设计规定，井壁无渗漏水现象，实测井筒井壁内侧8个均布点的半径值分别2635mm、2786mm、2762mm、2790mm、2815mm、2795mm、2760mm、2788mm，均大于设计半径2750mm。案例分析质量检验问题（1）该井筒所采用的施工作业方式是否合理？施工设备选择是否合理?答：该井筒所采用的掘砌混合施工作业方式是合理的，这目前常用的一种施工方案，可以获得比较稳定的施工进度。井筒施工所选用的施工设备存在不合理之处，一是绞车全是单滚筒型，为适应主井改绞的需要，至少应选用一台双滚筒绞车；二是模板选取的高度不合理，不能与伞钻打眼深度相匹配，不利于充分发挥机械设备的性能。(2)井筒施工中，存在哪些不正确的做法？答：井筒施工中，抓岩司机将吊桶装得太满不正确。根据规定，为保证完全，防止吊桶内矸石外洒，吊桶的装满系数只能是0.9；另外，井壁每月进行一次混凝土的强度检验不正确，应当是每2030m进行一次检验。（3）井筒施工到深部后，井壁质量和规格能否符合要求？如何进行检查和验收？答：深部井壁质量是否满足要求主要根据井壁的外观、厚度及强度等方面进行判断。根据所提供的数据，井壁有变形，但中心位置基本不变，试块强度及井壁厚度符合要求，主要存在的问题是出现裂纹，因无渗漏水问题，因而可判断该井壁基本符合要求。对于现浇混凝土井壁的检查和验收，要求混凝土的表面无明显裂缝，孔洞、漏筋等情况不超过相关规定，壁厚充填符合有关规定；混凝土支护强度和厚度符合有关规定，对于井壁混凝土试块资料不全或判定质量有异议时，应采用无损检测的方法进行检测，通常采用超声检测法，若强度低于规定时，应查明原因，并采取补强措施。案例分析矿业施工安全背景某矿井一倾斜巷道采用下山法进行掘进，施工单位编制了施工作业规程，其中施工的主要安全技术措施及要求的条款为：（1）工作面采用电动凿岩机钻眼，钻眼必须湿式作业；（2）工作面放炮工作由专职放炮工担任，考虑到围岩涌水量较少，可采用非防水炸药进行爆破；（3）工作面采用抽出式通风，以迅速排除炮烟及粉尘，风筒选用直径为600mm的胶皮风筒；（4）进行装岩前，必须进行喷雾洒水，定期清理岩壁；（5）施工中必须设置防跑车装置，主要考虑在工作面上方2040m处设置可移动式挡车器；（6）巷道内每隔一定距离，在侧壁上开设排水硐室，安装排水硐室，安装排水设备，排除工作面的积水。（1）该安全技术措施及要求的主要条款中是否有不正确的地方？请指出其存在的问题。答：（1）该巷道施工的安全技术措施及要求的主要条款中有不正确的地方，具体问题在第（1）、（2）、（3）、（5）、（6）款。第（1）款，井下巷道钻眼工作一般不采用电动式凿岩机。第（2）款，斜巷采用下山法施工，工作面有积水，因此不能采用非防水炸药进行爆破。第（3）款，采用抽出式通风时，风筒应选用刚性风筒，不能选用胶皮风筒。第（5）款，斜巷采用下山法施工，只在工作面上方设置挡车器是不够的，还应在斜巷上口及变坡点下方设置阻车装置。第（6）款，在巷道侧壁开设排水硐室，应根据水泵的扬程来确定，不必间隔一定距离就设置。（2）针对本巷道施工的安全技术措施及要求中存在的主要问题进行修改。答：针对本巷道施工的安全技术措施及要求中存在的问题，可作如下修改：1）工作面采用风动式凿岩机钻眼，钻眼必须湿式作业；2）工作面放炮工作由专职放炮工担任，考虑到工作面有积水，因而采用防水炸药进行爆破；3）工作面采用压入式通风，以迅速排除炮烟及粉尘，风筒选用直径为600mm胶皮风筒；4）不变5）施工中必须设置防跑车装置，斜巷上口、变坡点下文及工作面上方2040m处设置阻车器或挡车器；6）根据排水设备的扬程，可巷道侧壁上开设排水硐室，安装排水设备，用于排除工作面的积水。（3）下山法掘进的主要安全问题是哪些？答：对于采用下山法掘进的巷道，主要的安全问题包括两个方面：1）水的问题。由于巷道倾斜向下掘进，水积聚在工作面，影响钻眼工作、爆破工作和装岩工作，因此，必须及时排出工作面积水。排水方法可使用潜水泵排水、卧泵和腰泵房水仓结合排水、喷射泵排水等。2）跑车问题。由于采用下山掘进，必须防止跑车事故的发生，施工中必须设置各种防跑车装置，通常应设置3道阻车器或挡车器。
