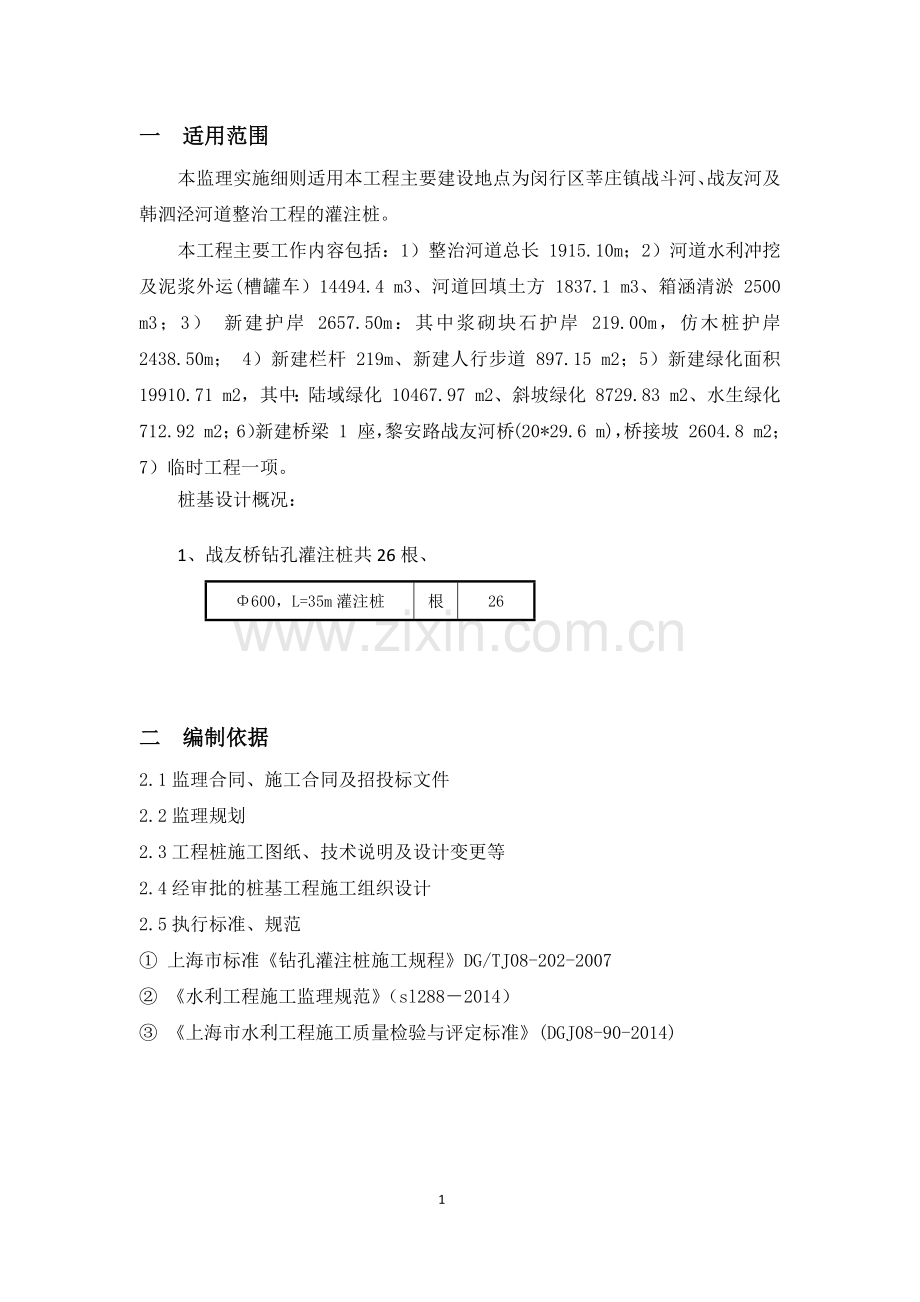

一 适用范围
本监理实施细则适用本工程主要建设地点为闵行区莘庄镇战斗河、战友河及韩泗泾河道整治工程的灌注桩。
本工程主要工作内容包括：1）整治河道总长 1915.10m；2）河道水利冲挖及泥浆外运(槽罐车）14494.4 m3、河道回填土方 1837.1 m3、箱涵清淤 2500 m3；3） 新建护岸 2657.50m：其中浆砌块石护岸 219.00m，仿木桩护岸 2438.50m； 4）新建栏杆 219m、新建人行步道 897.15 m2；5）新建绿化面积 19910.71 m2，其中：陆域绿化 10467.97 m2、斜坡绿化 8729.83 m2、水生绿化 712.92 m2；6）新建桥梁 1 座，黎安路战友河桥(20*29.6 m)，桥接坡 2604.8 m2；7）临时工程一项。
桩基设计概况：

1、战友桥钻孔灌注桩共26根、
Φ600，L=35m灌注桩
根
26

二 编制依据
2.1监理合同、施工合同及招投标文件
2.2监理规划
2.3工程桩施工图纸、技术说明及设计变更等
2.4经审批的桩基工程施工组织设计
2.5执行标准、规范
① 上海市标准《钻孔灌注桩施工规程》DG/TJ08-202-2007
② 《水利工程施工监理规范》（sl288－2014）
③ 《上海市水利工程施工质量检验与评定标准》(DGJ08-90-2014)

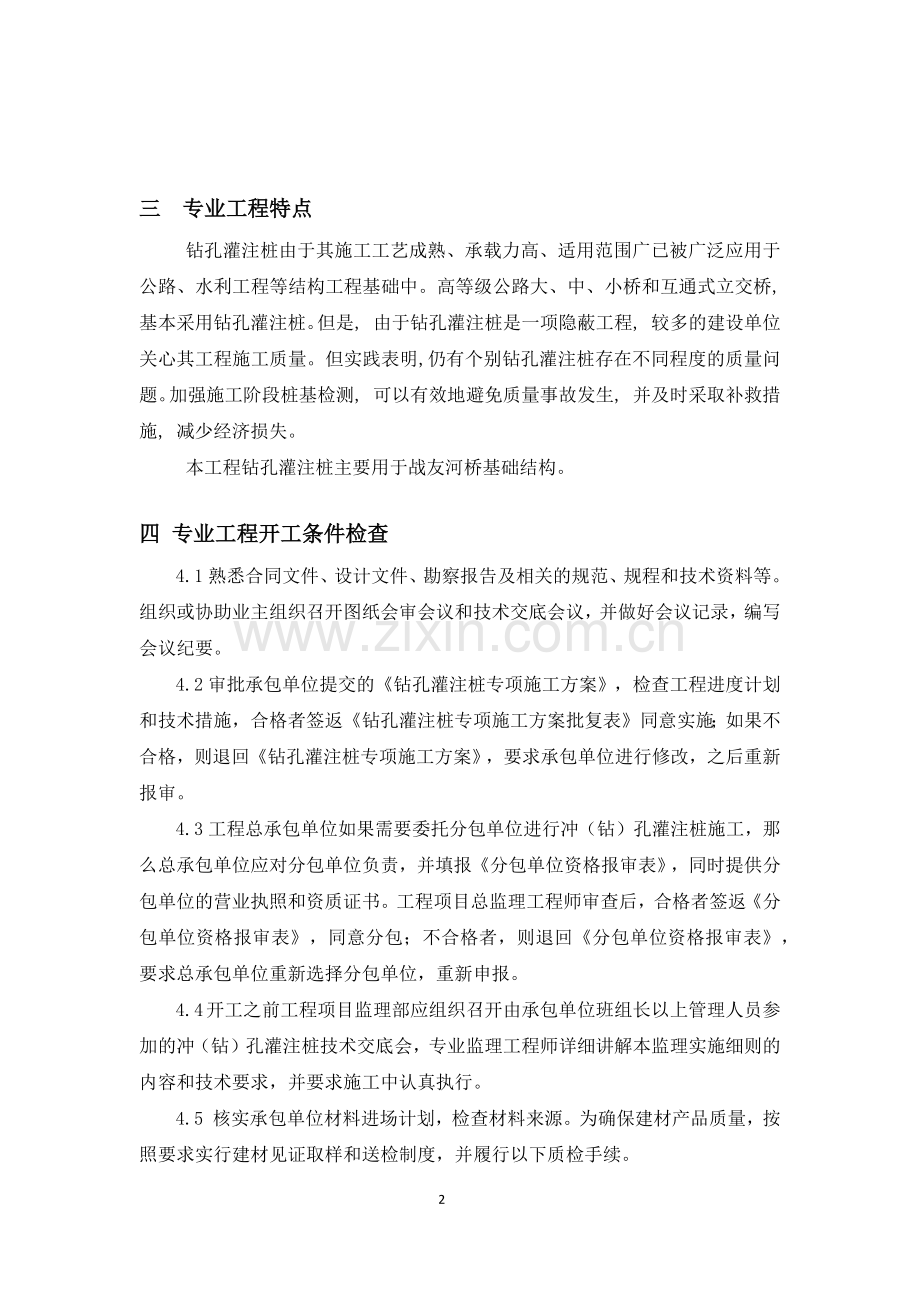

三 专业工程特点
钻孔灌注桩由于其施工工艺成熟、承载力高、适用范围广已被广泛应用于公路、水利工程等结构工程基础中。高等级公路大、中、小桥和互通式立交桥, 基本采用钻孔灌注桩。但是, 由于钻孔灌注桩是一项隐蔽工程, 较多的建设单位关心其工程施工质量。但实践表明,仍有个别钻孔灌注桩存在不同程度的质量问题。加强施工阶段桩基检测, 可以有效地避免质量事故发生, 并及时采取补救措施, 减少经济损失。
本工程钻孔灌注桩主要用于战友河桥基础结构。

四 专业工程开工条件检查
4.1熟悉合同文件、设计文件、勘察报告及相关的规范、规程和技术资料等。组织或协助业主组织召开图纸会审会议和技术交底会议，并做好会议记录，编写会议纪要。
4.2审批承包单位提交的《钻孔灌注桩专项施工方案》，检查工程进度计划和技术措施，合格者签返《钻孔灌注桩专项施工方案批复表》同意实施；如果不合格，则退回《钻孔灌注桩专项施工方案》，要求承包单位进行修改，之后重新报审。
4.3工程总承包单位如果需要委托分包单位进行冲（钻）孔灌注桩施工，那么总承包单位应对分包单位负责，并填报《分包单位资格报审表》，同时提供分包单位的营业执照和资质证书。工程项目总监理工程师审查后，合格者签返《分包单位资格报审表》，同意分包；不合格者，则退回《分包单位资格报审表》，要求总承包单位重新选择分包单位，重新申报。
4.4开工之前工程项目监理部应组织召开由承包单位班组长以上管理人员参加的冲（钻）孔灌注桩技术交底会，专业监理工程师详细讲解本监理实施细则的内容和技术要求，并要求施工中认真执行。
4.5 核实承包单位材料进场计划，检查材料来源。为确保建材产品质量，按照要求实行建材见证取样和送检制度，并履行以下质检手续。
4.5.1进场水泥必须符合设计要求，并应具有水泥出厂质量合格证或试验报告。进口水泥还 应有国家商检部门批准的商检合格证书。经承包单位质检员自检合格，填报《原材料/中间产品进场报检单》，之后配合监理人员对水泥品种、标号、包装或散装仓库号、出厂日期等进行检查。合格后承包单位见证员和监理见证员在现场按规定对水泥进行分批次取样和送检。
4.5.2 进场钢筋必须符合设计要求，应具有钢筋出厂合格证或试验报告。在运输和储存时，不得损坏标志，并应按批次分别堆放整齐，避免锈蚀和油污。对进口钢筋还应有国家商检部门批准的商检合格证书。另外进场钢筋表面和每一捆（盘）钢筋上均应具有标志和铭牌，并与实物相符。上述经承包单位质检员自检合格，填报《原材料/中间产品进场报检单》，之后配合监理人员对钢筋分规格、分直径、分炉号进行检查。当出厂合格证（或试验报告）与钢筋表面标志、铭牌、实物相符时，承包单位见证员和监理见证员在现场按规定对钢筋分批次进行取样和送检
4.5.3开工之前工程项目监理部应组织召开由承包单位班组长以上管理人员参加的冲（钻）孔灌注桩技术交底会，专业监理工程师详细讲解本监理实施细则的内容和技术要求，并要求施工中认真执行。
4.5.4核实承包单位材料进场计划，检查材料来源。为确保建材产品质量，按照要求水利工程施工监理规范实行建材见证取样和送检制度，并履行质检手续。
4.5.5监理人员根据有资质试验单位的建筑材料复检报告，对承包单位报验的水泥、钢筋、石子、河砂等建材质量进行评定。合格者签返《原材料/中间产品进场报检单》，同意在工程中使用；不合格者，则退回《原材料/中间产品进场报检单》。并监督不合格材料全部撤出现场，之后重新组织相关建材进场，重新报验和送检。
4.5.6现场使用的砼，必须有符合设计要求的《砼配合比试验报告》。如果采用自拌砼，则事先要经市建委主管部门批准。自拌砼现场应挂牌标明水泥、水、石子、砂的配合比和塌落度指标。按照配合比，用标准量具称量各种材料用量进行砼拌制，严格控制水灰比。对现场使用的商品砼亦要求提供砼配合比试验报告。
4.5.7冲（钻）孔灌注桩施工所使用的各种机械设备，经检修、维护、试运转良好后，填报《施工设备进场报检单》。监理人员在现场对照实物进行检查，并观察试运转情况。当符合工程实际、施工规范要求，并与施工组织设计相一致，机械完好、试运转正常时，签返《施工设备进场报验单》，同意现场使用；如果不合格，则退回《施工设备进场报检单》，同时要求承包单位将不合格机械撤出现场，之后重新组织施工机械进场，重新报验。
4. 5.8承包单位依照设计图纸在现场进行放线，确定定位轴线及高程，设立高程点与坐标点。接着对桩位放点。而后经质检员自检合格后，填报《施工测量成果报验单》。监理人员在审查《施工测量成果报验单》及其附图的基础上，对照设计图纸会同承包单位到现场进行复核。当确认定位轴线、高程及桩位准确无误后，签返《施工测量成果报验单》表示同意；否则，退回《施工测量成果报验单》，要求承包单位重新放样、放点，并经自检无误后重新报验。
4.5.9开工前宜进行试打桩，通过试桩检查岩土勘察报告精度，确定持力层埋深，检验冲（钻）孔桩机的机械性能。试桩桩数一般不少于3根或由设计单位确定。
4.5.10检查承包单位技术管理人员的专业技术资质是否符合工程项目的要求。
4.5.11检查、核实技术管理人员是否进驻施工现场，对其所负责的工作能否胜任并进行经常性的检查、监督；

五 现场监理工作、程序和控制要点
1.监理工作方法：
①巡视、旁站：根据钻孔灌注桩的工艺特点，对施工全过程进行监理跟踪巡视和旁站，并明确规定旁站监控点，对下钢筋笼和水下砼的灌注等关键工序的质量进行严格的旁站监理。
②严格检查验收程序:本工程质量管理和质量控制应严格按照班组自检→施工单位自查→监理验收的程序进行。检查验收内容包括：开孔通知、成孔终孔验收、第一次清孔、钢筋笼制作验收、钢筋笼接长验收、第二次清孔以及成桩终验等。
③监理指令：
存在问题
监理方法
监理指令
准备工作和施工过程中存在问题
巡视
口头通知、《监理通知单》、《监理整改通知单》
关键质量控制点存在问题
旁站
口头通知、《监理整改通知单》、质量专题会
工序验收节点存在问题
检查、验收
口头通知、《监理整改通知单》
进度方面存在问题
人、机、物和工作效率统计
《监理通知单》、进度专题会
安全文明施工存在问题
巡视、检查
口头通知、《安全监理通知单》
④质量会议：
每周主持召开工程例会；针对重要质量问题召开专题会议。
⑤对钻孔桩施工全过程进行影像资料记录：包括施工前场地全貌、护筒埋设、钻机就位、钻机钻进、各工序验收、下钢筋笼和浇砼旁站等。
2.监理工作程序：
①
复核测量定位

施工准备阶段
检查钻机定位
审批施工组织设计
审查进场机械设备

钻进成孔

终孔验收

第一次清孔验收

钢筋笼制作验收
旁站下放钢筋笼

材料进场和质量控制

第二次清孔验收

混凝土检查
旁站混凝土灌注

桩位

设计出处理方案
是

是否超偏

否

督促施工单位处理到位
钻孔桩单元工程质量验收

基础及下部结构分部验收和评估

②
监理验收
监理巡视
工序质量监理控制程序
监理巡视、旁站
合格

不合格，整改
合格

合格
总包检查
分包自检

工序2
工序1
准备工作

3 监理控制要点

①监理工作控制要点和目标值见下表
类型
控制要点
目标值
巡视、旁站控制点
备注
事前控制
设计交底
检查施工图纸的有效性；
督促总包单位提出阅图意见；
提出书面监理阅图意见；
参加设计交底会并予签认。

总包单位管理体系审查
质量管理体系；
技术管理体系；
质量保证体系；
安保体系。
检查其组织结构、管理制度、人员上岗证等。

施工组织设计审批
结合工程实际，从“人、机、物、法、环”诸要素着手，审查施工组织设计中关于质量、进度、安全文明施工等方面的人员、组织体系、措施等是否完善。
检查总包单位审批手续是否齐全。
审查施工顺序和检测手段。
提出书面监理审批意见。

机械设备控制
设备型号、数量应与施工组织设计相符；
检查检修记录、合格证、操作证等。

人员控制
检查管理人员、操作人员上岗证。

场地布置检查
应合理布局，与施工组织设计相符；水、电、交通、硬地坪应满足施工要求。
巡视检查

材料质量控制
1、钢筋、焊条质保书应齐全，钢筋见证取样复试；
2、审查商品砼拌站资质（商品砼准用证、营业执照、实验室资质量），搅拌现场进行考察。
见证送检和材料报审

测量监理复核
1、检查专职测量员上岗证和测量设备检定证书；
2、复核控制桩、平面控制网、高程控制网。
专业测量监理复核

开工令审批
1、检查施工许可证；
2、人员、设备、材料到位；
3、场地“三通一平”
4、施工组织设计审批手续齐全。

总监签署
工地会议
进行详细的监理交底。

业主主持，监理记录；
事中控制
测量定位
1、护筒中心偏差≤10；
2、护筒埋入原状土200～500
专业测量监理复核

钻机就位
1、机架平稳、垂直；
2、天车、磨盘和护筒中心三点一线，允许偏差≤20；
3、相邻孔施工顺序应满足“相隔36小时或4d间距”；
4、检查钻具长度、机高、理论机余情况。
现场验收
签署开孔通知单填写监理记录表

钻进成孔
1、根据具体地层差异，合理选用不同的转速；
2、根据具体地层差异，合理调整泥浆性能；
3、钻进泥浆比重宜控制在1.10～1.20；
4、应随钻随扫，确保排渣及时和孔径尺寸；
5、控制钻进垂直度，＜1％；
6、泥浆面标高高于地下水位0.5～1.0m。
巡视检查
填写监理记录表

一次清孔
1、泥浆比重控制在1.15～1.20；
2、沉渣厚度≤50（端承桩）；≤150mm（摩擦桩）
3、钻头离开孔底200～300，慢速转动，清孔时间不宜小于30分钟，具体应根据排渣情况确定；
4、抽测成孔垂直度、桩径和孔深。
现场验收
验收签字
填写监理记录表

制作
钢筋笼制作
1、允许偏差：
主筋间距：±10，箍筋间距：±20，钢筋笼直径：±10，
钢筋笼整体长度：±100；
2、制定《钢筋笼监理实测检查记录表》进行100%检查验收；
3、电焊接头100%检查验收，隐蔽工程验收签字。
巡视检查
验收
填写钢筋笼监理检查实测表

下放
钢筋笼下放
严格控制焊接质量和笼顶标高。
旁站检查
隐蔽验收
必要时填写旁站监理记录表

二次清孔
1、泥浆比重控制在1.15～1.20；
2、沉渣厚度≤50（端承桩），≤150mm（摩擦桩）。
现场验收
隐蔽验收、签字
填写监理记录表

混凝土灌注
1、检查砼配合比、发货单；
2、抽查砼坍落度，每桩不少于3次，控制在160－220mm；
3、严格控制初灌量，初灌埋深大于1.20m
4、勤灌勤提，控制埋管深度3～10m，避免“埋管事故”；
5、督促加快灌注进度，杜绝中断时间过久，杜绝“堵管事故”
6、控制桩顶标高和砼充盈数；
7、控制砼上翻余量不小于2m；
8、成孔至浇砼结束时间应控制在24小时内完成。
旁站检查
浇砼记录监理签字
填写监理记录表
必要时填写旁站监理记录表

六 检查和检验项目、标准和工作要求
1监理检查检查和检验项目、标准
混凝土灌注桩钢筋笼质量检验标准见下表（mm）：
项
序
检查项目
允许偏差或允许值
检查方法
主控项目
1
钢筋原材料
符合设计要求
查生产许可证、产品合格证、送检复试报告
2
主筋间距
±10
用钢尺量
3
长度
±100
用钢尺量
4
钢筋焊接
符合设计要求
钢筋焊接试验报告
5
相邻桩钢筋笼搭接位置
错开2倍桩径
用钢尺量
一般项目
1
钢筋笼安装深度
±100
用钢尺量
2
箍筋间距
±20
用钢尺量
3
直径
±10
用钢尺量

4
混凝土保护层
±20
用钢尺量

混凝土灌注桩质量检验标准见下表：
项
序
检查项目
允许偏差或允许值
检查方法
单位
数值
主控项目
1
桩位
见表一
基坑开挖前量护筒，开挖后量桩中心
2
孔深
mm
＋300
只深不浅，用重锤测，或测钻杆、套管长度，嵌岩桩应确保进入设计要求的嵌岩深度
3
桩体质量检验
按基桩检测技术规范。如钻芯取样，大直径嵌岩桩应钻至桩尖下50cm
按基桩检测技术规范
4
混凝土强度
设计要求
试件报告或钻芯取样送检
5
承载力
按基桩检测技术规范
按基桩检测技术规范
一般项目
1
垂直度
见表一
测套管或钻杆，或用超声波探测，干施工时吊垂秋
2
桩径
见表一
井径仪或超声波检测
3
泥浆比重（粘土或砂性土中）
1.15～1.20
用比重计测，清孔后在距孔底50cm处取样
4
泥浆面标高（高于地下水位）
m
0.5～1.0
目测
5
沉渣厚度：承重桩
支护桩
mm
mm
mm
≤100
≤100
≤200
用沉渣仪或重锤测量
6
混凝土坍落度：水下灌注
mm
160～220
坍落度仪
7
钢筋笼安装深度
mm
±100
用钢尺量
8
混凝土充盈系数
＞1
检查每根桩的实际灌注量
9
桩顶标高
mm
＋50
水准仪、需扣除桩顶浮浆层及劣质桩体

灌注桩的平面位置和垂直度的允许偏差表
序号
成孔方法
桩径允许偏差
(mm)
垂直度允许偏差（％）
桩位允许偏差（mm）
1～3根、单排桩基垂直于中心线方向和群桩基础的边桩
条型桩基沿中心线方向和群桩基础的中间桩
1
泥浆护壁钻孔桩
D≤1000mm
±50
＜1
D/6，且不大于100
D/4，且不大于150
注：1.桩径允许偏差的负值是指个别断面。
2.采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。
3.D为设计桩径。

2监理工作要求：
①组织措施：
a、 人员分工：
b、 根据钻孔桩工艺和施工特点，对监理项目部人员进行合理分工；
c、 工作制度：
现场专业监理人员分2班（8：00～20:00和20:00～次日8:00,每班1人）,进行全程巡视、旁站、检查和验收。
②技术措施:
a、组织所有监理人员全面地阅读图纸等技术文件,提出书面意见,参加设计交底,制定详细的监理细则。
b、详细审核施工方提交的组织设计；严格审查施工总包的质量管理和质保体系的建立、健全和实施。
C、研究分析钻孔桩施工质量风险点，合理确定质量控制关键点，具体项目如下：
1)桩位控制
桩位控制包括桩在水平方向的位置，桩顶埋深（垂直方向位置），以及桩身垂直度的控制。桩在水平方向位置控制包括检查红线、灰线、护筒埋设情况及钻机就位情况。由于桩位放样随施工阶段性进行，监理工作主要采取抽样检查的方法。桩顶埋深主要通过控制吊筋长度及混凝土上翻高度进行。吊筋长度采用理论计算值与实际长度相比较的方法来控制，避免吊筋采用统一长度，而不考虑地坪和机架标高的变化。在混凝土浇捣结束之前，监理检查实测的上翻高度。桩身垂直度通过控制桩架垂直度（目测）、测斜，以及钢筋笼下放顺利程度来进行。
2)桩长控制
控制桩长是保证灌注桩承载性能的重要措施。桩长控制措施一方面是检查钻具长度。钻具在施工过程中有一定的变化，包括钻具伸缩、磨损和更换。监理在施工过程中对钻具进行多次复测，并与施工单位校核，保证钻具长度的真实性。另一方面检查钻孔转盘标高，控制钻杆上余量，确保实际钻杆上余量与理论钻杆上余之差控制在误差范围内（5CM）。监理在每根桩终孔之前检查钻杆上余量，经监理许可方可进行下一道工序施工。
3)桩径控制
桩径是反映桩承载能力的另一个重要指标，监理工作为保证桩径，主要采取控制桩成孔操作，钻头直径、测井以及控制钻孔静止时间，同时由于平均桩径变化与充盈系数密切相关，存在以下关系：实际桩径＝设计桩径×充盈系数
因此监理工作将充盈系数作为控制桩径的一大依据。钻孔操作与桩径密切相关，钻孔操作不当容易产生缩颈和扩颈现象，把好钻孔操作关是成桩质量得以保证的重要方面。监理督促施工单位针对不同机械和土层，制定相应的钻孔操作方案，确保成孔质量。通过测井和充盈系数变化情况来控制钻头直径，也是监理工作的一个部分。一方面监理要求施工单位明确钻头直径范围值，同时针对桩头磨损及更换作经常性检查，确保钻头使用直径。钻孔静止时间是保证桩径的一项重要措施，钻孔静止时间过长容易引起软土层内缩颈，及由于孔壁泥皮增厚影响桩的直径。钻孔静止时间不宜大于24小时，尽可能保证灌注桩施工的连续性。
4)桩身质量控制
控制桩身质量包括钢筋笼制作及安装质量，混凝土质量及混凝土浇捣质量。钢筋笼制作完毕，监理实施验收制度，按设计要求检查钢筋笼的各项技术指标（包括钢笼直径、长度、主筋数量、箍筋间距、焊接质量等）。钢筋笼安装质量通过检查焊接（立面）质量及下笼情况来进行，控制笼顶所处位置（吊筋长度控制）及钢筋下放按规范进行，同时检查钢筋笼定位的固定措施。商品混凝土搅拌质量主要通过目测和塌落度检查来进行。混凝土浇捣质量控制监理工作主要有四个方面，包括混凝土初灌量、开浇时导管距孔底位置、浇捣过程中导管在混凝土内的埋深及每次导管上拔长度和上拔速度的检查。
5)桩端施工质量控制
桩端施工质量影响桩端承载性能，为保证桩端质量，监理除控制桩径外，还要严格控制沉淤厚度。监理以孔底部（钻头尖部所处位置）为控制沉淤标准，并相应扣除钻头最大直径断面以下长度的一半为沉淤厚度，要求沉淤符合设计要求。同时监理还严格控制二次清孔结束至砼浇捣之间间隔时间（≤30分钟)。沉淤厚度与清孔质量是密切相关的，为保证清孔质量，监理一方面检查清孔时泥浆性能，严禁清水清孔、钻孔用同一泥浆池；再者复校导管长度，控制清孔时导管埋深，以保证清孔效果。
d、分析钻孔桩常见质量问题产生原因，制定预防对策，做好事前预控。
表二列出了钻孔灌注桩常见质量问题产生的原因和处理对策，必须针对问题产生的原因，制定预控措施和加强薄弱环节的监控，避免质量问题的出现。
③安全监理工作措施
1）对施工单位的安全生产责任制、安全生产保证体系进行检查审核，并督促其建立完善。对施工单位在施工过程中制定的各项安全描述措施进行检查、审核，并对其具体的实施情况进行监理。
2）依照安全生产的法规、规定、标准及监理合同要求，督促协调施工单位从管理入手，全面在施工中执行各种规范，对可能发生的事故，采取预防措施，实施施工全过程的安全生产。及时制止和纠正各种违章作业，及时发现各种隐患，督促其整改。对其重大隐患和问题有权责令施工单位停工整改。
3）对施工单位施工机械设备的数量、性能、检修证及特种工种作业人员操作证等进行审核、监督，确保机械设备的正常运转，消除不安全隐患。
4）审查施工单位提交的施工现场平面布置；督促施工单位定期或不定期检查用电，机械设备，临边防护、消防安全等。
5）每日巡视，并作好安全监理日记，每周对施工现场的安全用电、运用明火、防护设施、消防器材的设置、设备安装、防火、防事故措施的落实情况进行一次综合性的检查。每月书面向建设单位工程项目管理组反馈安全监理情况，重大信息及时汇报。
6）检查施工单位特殊工种的上岗操作证。6级风以上严禁高空作业，有关设备或设施应装设防雷装置，以防雷击。
④文明施工监理工作措施
1）检查督促施工单位按规定做好施工区域与非施工区域之间分隔、路拦的设置。检查本工地的排水设施，督促封堵排水管道的申报手续，以及检查督促对公用。
2)管线的保护措施和其它应急设施（包括防污设施）的落实。
3)检查督促施工单位保持施工沿线单位居民的出入口和道路的畅通、整洁，
4)凡在施工道路的交叉口要按规定设置交通标志牌，夜间设示井灯，防止事故发生。
5）检查督促施工单位按规定落实各类材料及土方的堆放，做到整齐有序，不侵占人行道、车行道、消防通道。
6）检查督促施工单位在施工中防止渣土洒落，泥浆废水流溢，粉尘飞扬，减少施工对市容环境和绿化的污染。严格控制噪声。
7）检查督促施工单位按规定做到工地“五小”设施齐全，建立各项管理制度，落实卫生包干责任制，搞好施工区域和生活区域的环境卫生。
8）工程竣工后，检查督促施工单位在规定期限内完成现场的清场工作。
9)对检查中发现存在的问题，要以书面通知施工单位，落实整改并及时向建设单位反馈。
七 资料和质量评定工作要求
钻孔灌注桩单元工程质量评定根据《上海市水利工程施工质量检验与评定标准》(DGJ08-90-2014)进行评定。《项目划分》里已有各个单元工程需要用到的评定表格编号，内容填写按《上海市水利工程施工质量检验与评定标准》配套表格填写，钻孔灌注桩单元项目工程施工完毕并评定后，用《CB18 工序\单元工程施工质量报验单（承包[ ] 质报 号）》进行申报，需附上评定表以及施工备查表。（例如开挖坑槽尺寸、高程的检测记录）
如果是需要浇筑混凝土的部位还需要增加《CB17混凝土浇筑开仓报审表（承包[ ] 开仓 号）》（说明：该表格是混凝土浇筑前需申报到监理确认后才能开仓浇筑施工）作为附件。
《项目划分》中有明确表示需要做隐蔽验收的部位，单位工程名称前加△为主要单位工程，分部工程名称前加△为主要分部工程。
八 采用的表式清单
1 《上海市水利工程施工质量检验与评定标准》(DGJ08-90-2014)
钻孔灌注桩开孔通知单
钻孔灌注桩钻进成孔班报表
钻孔灌注桩钢筋笼验收单
钻孔灌注桩成孔后灌注前检查记录表
钻孔灌注桩混凝土灌注记录
桩位偏差记录（灌注桩、方桩、管桩等）
钻孔灌注桩监理旁站记录表
工序施工质量检验表（灌注桩成孔）
工序施工质量检验表（钢筋笼制作及安装）
工序施工质量检验表（混凝土灌注）
单元工程施工质量评定表（钻孔灌注桩(群桩)）
