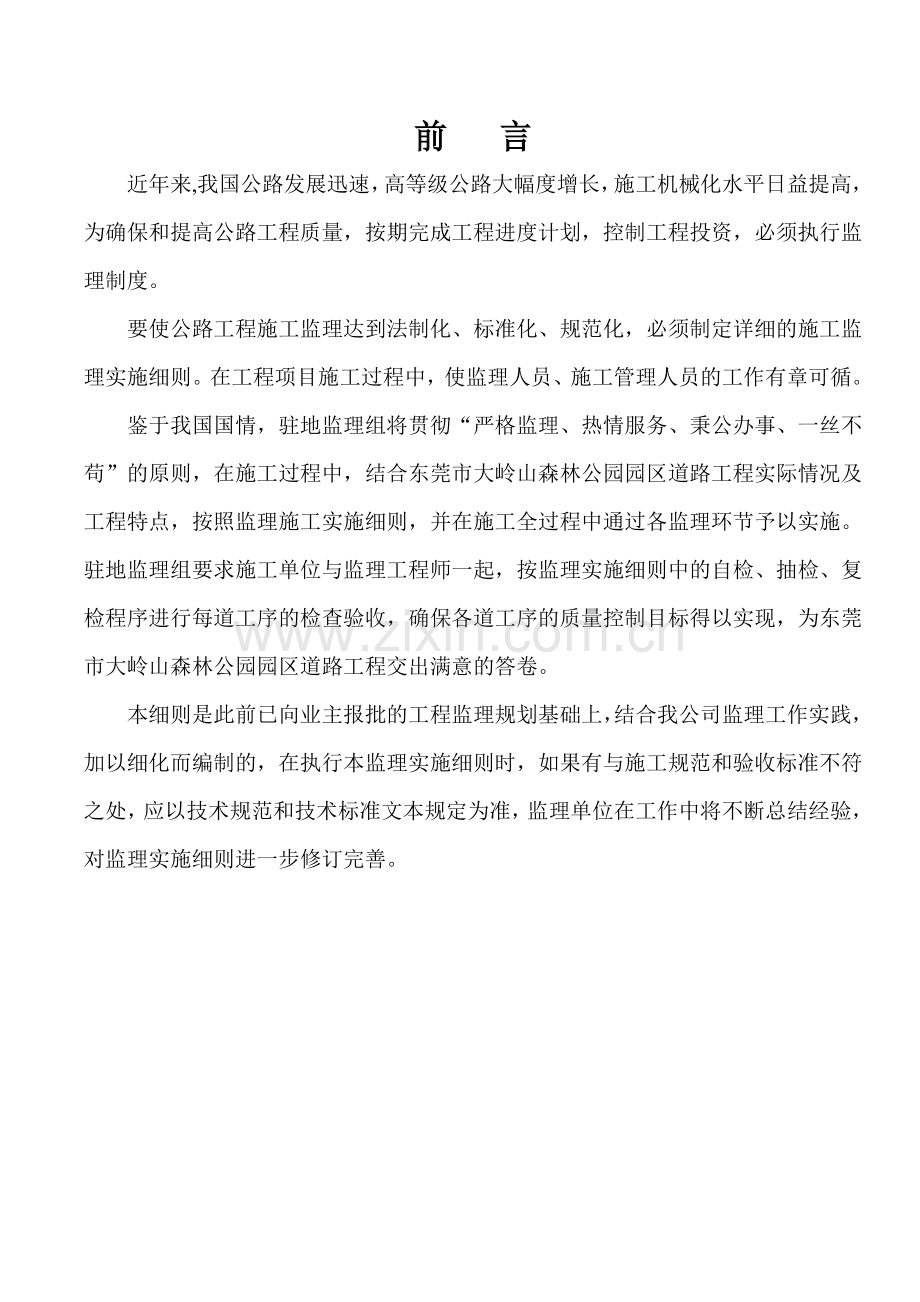

前 言近年来,我国公路发展迅速，高等级公路大幅度增长，施工机械化水平日益提高，为确保和提高公路工程质量，按期完成工程进度计划，控制工程投资，必须执行监理制度。要使公路工程施工监理达到法制化、标准化、规范化，必须制定详细的施工监理实施细则。在工程项目施工过程中，使监理人员、施工管理人员的工作有章可循。鉴于我国国情，驻地监理组将贯彻“严格监理、热情服务、秉公办事、一丝不苟”的原则，在施工过程中，结合东莞市大岭山森林公园园区道路工程实际情况及工程特点，按照监理施工实施细则，并在施工全过程中通过各监理环节予以实施。驻地监理组要求施工单位与监理工程师一起，按监理实施细则中的自检、抽检、复检程序进行每道工序的检查验收，确保各道工序的质量控制目标得以实现，为东莞市大岭山森林公园园区道路工程交出满意的答卷。本细则是此前已向业主报批的工程监理规划基础上，结合我公司监理工作实践，加以细化而编制的，在执行本监理实施细则时，如果有与施工规范和验收标准不符之处，应以技术规范和技术标准文本规定为准，监理单位在工作中将不断总结经验，对监理实施细则进一步修订完善。一、工程概况东莞市企石镇东部工业园莞城园区园区四路道路工程（二标段）位于企石镇北部，为南北走向的城市主干道，其北起江南大道，道路全长约422.102KM。二标段为企石镇小海河以北片区主要的东西向城市主干道，其横贯北片区中部，同时也横穿北部贯穿莞城园区，二标段的建设，对于带动企石镇北片区开发建设，推动东部工业园的启动，都有着十分重要的意义。本工程属园区四路道路工程（二标段）、起点与江南大道平面交叉，终点与淮海路平面交叉。其中桩号K0+616.320-K0+666.723段为淮海路交叉口的设计范围，道路红线宽度为18M，本道路为新建道路。东莞市（23 02N，113 45E）属热带和亚热带季风气候区，濒临南海，海洋和大陆均对东莞气候有非常明显的影响，使东莞气候温和多雨。东莞年降雨量平均为1777.7毫米，最多2394.9毫米，最少972.2毫米；暴雨是东莞常发的灾害性天气，平均每年有7-8场暴雨，日雨量最大可达367.8毫米，24小时雨量最大达到545.5毫米。二、编制依据1、中标通知书2、东莞市企石镇总体规划（2006-2020）3、东莞市企石镇江南大道市政工程地质勘察报告4、城市道路设计规范（CJJ37-90）5、城市道路交通规划设计规范（GB50220-95）6、城市道路和建筑物无障碍设计规范（JGJ-2001）7、市政工程勘察规范（CJJ56-94）8、公路线性设计规范（JTG D20-2006）9、公路路基设计规范（JTG D30-2004）三、主要技术标准1、 道路等级：城市主干路2级支路2、 设计车速：20-30km/h3、 设计标准轴载：BZZ-1004、 设计使用年限：20年5、 路面结构类型：混凝土路面6、 坐标系统：珠区坐标7、 高程系统：1985国家高程基准工程特点1、 东莞市大岭山森林公园园区道路工程，总长70km，该道路包括两环线和五支线，两环线为大岭山主环线（A环线）和白山环线（B环线）。此道路的修建，将有利于提升东莞市的城市品牌形象。2、 该项目是森林公园新建工程，起点于远丰新村和新丰小学之间的渔塘端处，经过大溪水库方向的垭口，沿大溪水库大坝右侧向怀德水库方布设，经过水厂泵房、林场苗圊、怀德水库大坝，沿现有的水泥路往观音庙方向前进，经过观音庙公园收费亭沿旧路到宜家山庄门牌，沿大水溪水库边缘，设一中桥趺过大水沥水库，经过大坝顶，然后从大坝下来沿石场公路到大岭山大门，途中与常虎高速公路并行。3、 该项目属原始森林新建工程，沿线地形较复杂，挖填工作量大。4、 在施工中即要确保工程质量，加快施工进度，该道路工程施工有序和规范进行，做到安全、文明施工，在管理工作上加大管理力度。监理工作要点1、根据工程的特点，监理工程师对施工单位的施工组织设计施工方案要严格审核，其要点如下：计划编制的思路是否清楚，能否抓住各个不同阶段的工程施工的关键工序和关键环节，杜绝计划安排的盲目性。各分项施工期限安排是否合理，与其他工程衔接是否密切，确保施工计划的连续性。工程形象进度是否与施工单位的人员配备、材料准备、机械设备生产能力和施工工序中施工工艺熟练程度相一致，确保计划的可行性。要预计到期计划实施过程中，有哪些制约落实因素和急待解决的问题，提出的保障措施是否切实可靠，确保计划的严肃性。各计划编制的逻辑是否合理，各种计划数据是否准确，应列到的工程项目是否齐全，确保工程计划的完整性和准确性。2、在进度计划中，施工单位要将年度计划分解到季、月、旬。以旬保月，以月保季，作到长计划短安排，日日有任务，月月有目标，为计划控制造良好的条件，确保完成年度计划。3、东莞市大岭山森林公园园区道路工程是目前东莞市新建园区道路项目的重点工程，“百年大计，质量第一”。没有质量就没有进度，管理人员和监理都要严把质量关，做到以设计文件工程技术规范为依据，坚持原则，尽职尽责，对每道工序、每个环节都要严格把关、检查，若达不到质量标准，坚决返工，且不得进行下道工序。4、为了确保工程质量，按照质量监理程序，必须作到四个不准：管理人员、劳力、机具没到位，主要工程材料未落实不准开工；未经监理检查认可的原材料、半成品不准使用；施工工艺未经批准不得采用；前道工序未经监理验收，后道工序不准施工或进行隐蔽。5、超前监理，热情服务，避免返工，对隐蔽工程易产生缺陷的工程部位，监理人员要进行旁站监理，发现问题及早提示，把影响工程质量的隐患消灭在萌芽之中，尽可能避免返工，加快工程进度。四、路基监理实施细则1、拓宽路基施工前应清除地表腐植土、植被、垃圾等，会同有关单位复查现有地下管线、暗涵等，路基开挖不得乱挖、超挖，开挖中发现有未曾查明的地下管线时，应通知设计单位处理。2、路基压实度采用重型击实标准：压实度应满足路面结构图中规定的设计标准，填方应分层碾压，根据压实机具功率，分层压实厚度控制在20cm30cm，压实宽度应每侧宽出路床20cm，每层均应有压实度实验报告，路基土方完成后，沿线应按规定要求作弯沉测量实验，达到设计要求后，方可进行下一道工序施工。3、填方路基的压实标准：1）路堤、路堑和地基（指路堤的基底）施工时均应进行压实，其压实度代表值应满足如下标准：填方路基压实标准（重型）填挖类型路面底面以下深度（cm）压实度（）高速公路、一级公路其它等级公路填方路基上路床下路床上路堤下路堤030308080150150以下9595939093939090零填及路堑路床0309593地基填前压实要求889085注：表列数值系按公路土工试验规程重型击实试验法为准。当其它等级公路修建高级路面时，其压实标准采用高速公路、一级公路的规定值。特殊干旱或特殊潮湿地区，压实标准可根据试验路资料确定或按表列数值降低23个百分点。当路堤填土高度小于路床厚度（80cm）时，基底的压实度不宜小于路床的压实标准。 2）桥涵及其他构造物处填土的压实标准桥台背后、涵洞庭湖两侧及顶部，锥坡及挡土墙等构造物后的填土均应分层摊铺，分层压实、其压实标准应满足下列要求：（1）高速公路和一级公路的桥台、涵身、通道背后和涵洞庭湖顶部填土的压实标准为95。（当涵顶填土高度小于等于50cm时，可降低到90）（2）其他等级公路为93。（3）地基处理的压实标准：当用石灰土或天然砂处理地基时，其压实度应达到重型压实标准93。（4）当在软土地基或过湿土路基上修筑高等级公路（高速、一级）、二级公路采用重型压实标准确实有困难时，可放宽采用轻型压实标准，其压实度不应低于下表的规定值；铺筑中级或低级路面的三、四级公路也可采用下表的轻型压实标准。路基压实标准（轻型）填挖类型路面底面以下深度（cm）压实度（）高速公路、一级公路其它等级公路填方路基上路床下路床上路堤下路堤030308080150150 98959093939090零填及路堑路床03095 注：表列数值系按公路土工试验规程轻型击实试验法为准。 5）填方路基施工质量监理的重点（1）清表与填前压实在填筑路堤前，用推土机将路堤范围内原地面的坑、洞等用原地土局部回填并压实，原地面上的杂草、耕作物及地表层腐质土清除，用平地机整平，清表整平后的原地基表面，用压路机进行填前压实，并达到填方路基压实度的标准。进行填前压实，可采用以下两种方式：清表后的原地面，表层含水量合适的填方路段，可直接用重型振动压路机碾压，并达到要求的压实度。清表后的原地面，表层土含水量较大时，可就地翻松、打碎、晾晒，在最佳含水量条件下压实，并达到要求的压实度。（2）严格控制松铺厚度填筑路堤时分层铺松土整平后，首先应检查每一松铺土层的厚度，因为它直接影响到每一层的压实厚度，对12t光碾双轮压路机，每一层的松铺厚度一般为3035cm，其压实厚度为20cm左右。对不同吨位的轮胎压路机或其他压实机械，松铺厚度与地基条件、土质、松铺土层的干密度有关，可通过现场试验进行碾压试验后确定。每一层填写土铺松土后，首先应检查含水量是否接近最佳含水量，若含水量超过最佳含水量过多（一般大于3以上）就得进行翻松、晾晒，当松铺土层的确良含水量接近最佳含水量时，须经过人工或机械整平，并检查记录松铺厚度后，方可进行碾压。（2）碾压、检查压实厚度及压实度路堤必须在整个清场宽度范围内水平分层填筑，在最佳含水量量条件下，分层碾压。压路机对路基填土压实时，应遵循先轻后重，先静压后开振动碾压的原则，其碾压遍数，可根据地基强度、土质、压实机具的类型而定，或视压路机碾压到填土层表面无轮迹为止（一般至少压4遍以上）。然后检查压实度并同时检测压实厚度，承包人将检测结果向监理工程师报检，经现场监理工程师抽检，评定报检段的压实度代表值和单点极值达到标准要求时，方可进入下一层填土。五、 材料及试验检测监理实施细则（一） 材料质量监理的意义：任何一个工程结构物的质量和成本，都与它所用的材料密切相关。材料的质量性能如何，决定着工程的质量和寿命，对工程的各种要求，包括承受荷载抵抗侵蚀，无不是以材料性能为基本保证的，道路、桥梁及其附属构造物，不仅承受着各种荷载，而且常年暴露在野外大气中，经受各种环境条件下复杂多变的影响，因此，每一个工程建设的参与者，对工程材料都应予充分的重视。同时，建筑材料的费用在工程造价中所占的比重很大，低者3050，高者可达7080，如何合理选材，是工程经济中应予以考虑的重要环节。道路桥梁等工程材料耗量巨大，施工现场的分布，运距的远近，都是选材要考虑的重要因素。因此，在工程建设的全过程中，加强建筑材料质量的监理对保证工程建设高质量、降低工程造价，意义十分重大。（二） 材料质量监理的依据；在工程建设中，所有的材料首先要符合图纸和招标文件对材料规格、质量性能等技术要求，或国家标准、规程、规范、规定等，当上述文件无明确规定时，可参考其他国家或国际标准。材料试验的操作、试验方法、试验结果的处理，必须按国家颂布的相关规程、规范进行。上述原则是监理工程师对材料质量监理的依据。（三） 材料质量监理的任务：1、对材料供应来源的控制：工程所需的所有材料 ，都应由施工单位选择材料供应商提供或自行加工，工程开工前施工单位应尽早选定材料供应商，并将供应商资质等有关文件及材料来源情况报监理工程师，监理工程师视情况对材料场地进行考查，并取样试验，当材料达不到规范要求时，施工单位应随时提供其他的材料供应商或另外的材料来源，重新报给监理。2、对材料质量的监察院督：材料监理贯穿于工程建设的全过程，所有材料在工程验收之前的任何时候，监理工程师都有权进行检查抽样测试和复试，对不符合标准的材料应拒绝使用到工程上，任何工程中使用了未经批准和测试的材料，其后果都应由施工单位承担，使用不合格材料和未经授权使用的材料将不予以计量支付，并应由施工单位自费拆除。施工单位在施工期间，应有足够的人员随时准备按监理试验工程师的要求进行抽样测试，监理试验工程师认为有必要还应进行抽验，但施工单位不可依据监理试验工程师的测试结果来进行质量工艺控制。（四） 材料质量监理工作流程：为了加强工程建设的质量控制，必须明确施工单位、现场监理工程师及监理试验工程师在试验检测方面的职责，相互配合，保证工程顺利进行。1、 材料质量监理的工作流程见附图12、 外加工半成品质量监理工作流程见附图23、 现场浇筑混凝土质量监理流程见图34、 监理试验室的职责：检查验证施工单位试验结果准确性。完成合同条款规定的由监理工程师进行的试验任务，如材料抽检、混凝土、水泥混合料的集料、级配等。审查施工单位的工地试验，使其操作符合试验规程的要求，检查施工单位试验结果的准确性和可靠性。对施工单位所做的控制指标试验进行复核性试验，包括各类土、稳定土及稳定集料的最大干密度、最佳含水量、强度及配合比，混凝土混合料的配合比等。对原材料进行抽样检查，对监理工程师认为质量有疑问的材料进行抽样检测。配合监理试验工程师完成现场的重大试验。5、 监理试验工程师的职责：向施工单位发出指令，责令其及时进行各项试验。安排监理员与施工单位共同对试验的项目进行现场取样，以保证所取试样具有代表性。随时检查现场材料，发现问题及时责令施工单位进行试验并参与监督，审核确认施工单位的试验结果，以确保用于工程中材料是合格的。对施工单位施工控制试验进行监督，确保每一工序的质量控制指标符合技术规范的要求。对“成品”或“半成品”的加工资质进行考查确认，对加工工艺提出要求，确保“成品”或“半成品”质量达到技术规范所要求的标准。组织、协调工地现场的重大试验。当施工单位委托外面有资质的试验单位进行试验时，负责审查其资质，对送检样品进行见证，对试验结果审核认可。6、 施工单位的职责：施工单位应使用自已的仪器设备和人员，在监理工程师的监督下进行合同所规定的试验，以证明其提供的材料、施工工艺、工程质量是合格的，达到合同要求的标准。施工单位必须在进行取样和试验之前的合理时间内，将原材料试验和控制指标试验的结果报监理工程师批准认可，以作为开工应具备的条件之一，在试验结果未被监理工程师认可之前不得擅自开工。施工单位的所有试验包括委托外面有资质的试验，均应接受监理工程师监督管理。（五） 公路工程试验项目、频率及要求结构部分工程序号试验名称、项目、频率及要求1水泥复试：不同标号、品种、厂家每批量500T复试一次，复试凝结时间、安定性、3d或7d、28d强度，必须符合国家标准，堆放时间超过三个月的应重新取样检验，并按其复检结果使用2细集料抽验：不同品种、矿点石每批量500T复检一次筛分、含泥量和压碎值，坚固性和其他杂质（云母、轻物质、硫化物、硫酸盐及有机质）含量由监理工程师指定。3粗集料抽验：不同品种、矿点石每批量500T复检一次筛分、含泥量和压碎值，坚固性和其他杂质（针片状、硫化物及硫酸盐）含量由监理工程师指定。4水质分析：每取水点一次，要求PH值4，硫酸盐含量含水量的0.27；自来水、饮用水和洁净的河井水由监理工程师认定可以免检。5外加剂试验：根据需要由监理工程师指定试验项目。6钢材力学试验：每种规格、品种、厂家、同批量60T复检一次弯、拉强度，满足设计要求和国家标准。7预应力钢绞试验：每种规格、品种、厂家、同批量60T复检一次弯、拉强度，伸长率和弹性模量：每种规格、品种、厂家复检一次屈服强度和松弛值，满足设计要求和国家标准。8焊接钢筋铁件试验：闪光对焊200个焊头，电弧焊、帮焊、搭接焊300个焊头为一批，进行拉伸和弯曲试验。9水泥混凝土（砂浆）配合比试验：每一强度等级一次，材料发生变化时，由监理工程师指定进行复试。10水泥混凝土（砂浆）试块抗压强度试验：按公路工程质量检验评定标准附录D（附录F）的要求及频率进行取样试验。11钻孔灌注桩大水应变试验：大应变抽检桩总数的5，小应变抽检桩总数的100。12橡胶支座检验：每个厂家抽检一种规格。13锚具硬度试验：每种品种、每一厂家一次。道路路基工程序号试验名称、项目、频率及要求1土的CBR试验：每一土源一次，要求下路堤4，下路床5，上路床82土的天然稠度、塑限、液限、塑性指数试验：要求液限50，塑限26，每一土原一次。3土的有机质含量试验：每一土源一次，满足设计要求。4土（粉煤灰）的最大干密度与最佳含水量试验：每一土源一次，土质发生变化时，由监理工程师指定进行复试。5压实度试验报告：每2000每压实层4点。6弯沉值测量：每一双车道评定路段（1公里）检查80100个点，满足设计要求。道路底基层序号试验名称、项目、频率及要求1土的塑性指数试验：每种土一次。2重型击实试验：每种混合料一次。3宕渣筛分试验报告：每1000m一次，符合技术要求。4宕渣压碎值试验报告：每采料场不少于一次。30。5压实度试验报告：每200m每车道2次。6宕渣底基层弯沉试验：每一评定段（1公里）每车道4050个测点。道路基层序号试验名称、项目、频率及要求1级配碎石筛分试验：每1000m一次，符合技术规范要求2碎石压碎值试验报告：1000m一次，30。3混合料组成设计试验：4重型击实试验：5混合料级配组成筛分：每2000一次，符合技术规范要求。6混合料7d饱水无侧限压强度：每天一组。7压实度试验：每层200m每车道2处。软基工程序号试验名称、项目、频率及要求1水泥复试：不同标号、品种、厂家500T复试一次，复试凝结时间、安定性、3d或7d、28d强度，必须符合国家标准，堆放时间超过三个月的应重新取样检验，并按其复检结果使用2磨细生石灰试验：500T复试一次，复试：最大粒径小于0.2cm，氧气钙氧化镁含量85，其中氧化含量80。3粉喷桩强度试验：抽检5，在桩体三等分段各钻取芯样一个，一根桩取三个试件进行强度测试，满足设计要求4砂：每500T复检一次筛分、含泥量和渗透系数试验。5土工合成材料试验：由监理工程师根据设计要求指定试验原材料来源附图1供应商资质、合格证、质保书等 不合格监理工程师考查、审查 合格取样试验监理工程师审批意见材料进场并附相关资料文件监理工程师见证施工单位按规定批次数量自检、报告单审批 监理工程师按规定抽检 合格 不合格监理工程师审批 合格监理工程师现场发现现疑问随时抽检用于工程另一批材料进场拟委托加工厂的资质考查、提供相关文件附图2监理有关人员及工程承包人进场考查监理工程师审批意见 不合格工程承包人与加工厂签订加工合同 合格加工厂按有关规程、规定做原材料检测及有关试验监理工程师随时检查有关资料承包人定期到加工厂检查、发现令其整改监理工程师不定期到工厂检查加工产品交货前，必先提交材料检测、质保书、抽样试验资料几何尺寸外观检查 合格验收 合格原材料考查取样试验附图3有资质试验室配合比设计 合格监理平行验证监理审批配合比合格材料进场监理工程师按规定抽检按规定批次数量自检、填报试验结果监理审批意见 合格监理旁站检查用于配制砼监理按规定抽样按规定现场取样做试块送不同试验室做抗压试验验收 合格新材料进场六、测量监理实施工细则（一）测量监理的一般要求施工测量监理工作应按测量监理程序严格执行，承包人的测量部门应按内部管理制度及质检体系，确定相应测量内容、责任自检以及与监理工程师协调方式。1、承包人应向监理工程师提交工程测量组人员数量、资格、测量仪器种类、数量、精度级别及工作状态。2、承包人用于工程测量的仪器（含全站仪、经伟仪、水准仪和钢尺）必须向监理工程师提交有效检定证书复印件，并经监理工程师审核检定证书原件。未经检定的测量仪器不得出现在施工现场。3、应用于本工程的导线点复核和基准线放样的仪器精度不应低于2”级全站仪，确保测量准确、及时。4、经监理工程师审批的测量组人员和测量仪器未经监理工程师同意，不得擅自调离工地现场。5、未经监理工程师审批的导线点和水准点、临时水准点不得使用。未经监理工程师复核的施工放样不得进入下一道工序施工。6、监理工程师在复核测量期间，施工单位应无偿提供全部的司测辅助人员（司测辅助人员为总、分包测量人员）和必要的工具。（二）工程测量基准桩的交桩与接桩1、工程测量基准桩的接收与交桩在公路、桥梁工程的结构设计开始之前，设计单位将首先测绘道路、桥位的平面图，建立平面控制网、测设中轴线等一些平面测量基准桩和水准测量基准桩，以作为设计定位的依据。测量基准桩位，是施工最基础的资料，因此，工程测量基准桩的接受与交桩就十分重要，任何差错都可能导致工程的巨大损失，工程测量基准桩的移交工作必须十分慎重，以免在施工中出现错误，以及有了错误之后出现责任不清的情况。工程测量基准桩的接收与交桩程序是：在业主、监理单位和承包商有关人员参加的前提下，由设计单位按照图纸资料，在施工现场向监理单位和施工单位交桩，并办妥交接桩手续，施工单位接桩后，应组织力量进行检查，如发现桩点有丢失，被移动的情况，或图纸计算的桩位坐标、标高有错误等，应及时书面报监理工程师，监理工程师将会同业主向设计单位交涉，由设计单位负责解释、改正、补桩等。工程测量基准桩移交以后，施工单位必须加以妥善的保护，并设立护桩和树立明显的标志，工程测量基准桩应保护到竣工验收以后。2、工程测量基准桩的复核工程测量基准桩的复核（含加密施工平面控制网）应由总承包单位负责完成。工程测理导线点复核应按规范中规定的导线测量的要求进行，其精度评定指标必须满足角度闭合差应小于16n（n为测站数）和坐标相对闭合差应小于1/10000。工程测量水准点应按规范中规定的附合水准测量的要求进行，水准测量闭合差应小于20L（L为水准路线长度，单位Km）。施工单位和监理工程师均应定期对桩位作复核检查，以保证施工放样准确无误，每六个月应复核一次工程测量基准桩（含加密导线点、临时水准点）。现场交桩后，监理单位应督促承包商在规定的期限内（一般为14天）进行复核，复核完后，承包商应向监理工程师提交合格的测量成果资料，如施工单位对任何测量标志及数据有异议，应向监理工程师提交一份正式的文件，列出认为有错误的桩点编号、修正坐标对照表，由监理工程师复核批准后转报业主，由业主向设计单位要求重新复测或解释认可，在监理工程师未确认以前，施工单位不得随意变动原有工程测量基准桩标志。在收到施工单位有关工程测量基准桩所有的测量资料（包括计算书）之后，监理工程师将进行独立的测量复核，并依据监理的复核资料，证明设计提供的测量基准桩成果是否准确可靠，作出是否准予使用的决定，监理工程师复核认可后，将以书面形式批复承包商必须按照批复的数据进行测量作业。加密控制网可在设计提供的工程测量基准桩复核合格且经监理工程师批复使用后进行，控制点为便于施工放样，一般来说每200m左右应设有一个平面控制点，每150m应设有一个高程控制点，测设时，要求精度同工程测量基准桩复核要求。监理工程师对因施工需要所增加的加密导线点、临时水准点都将进行100的复核，复核合格后可以作为测量资料的一部分，直到竣工验收。当监理工程师对工程测量基准桩、加密导线点和临时水准点有怀疑时，随时有权要求承包商进行复核。工程测量基桩的交桩及复核流程见附图4（三）施工测量质量监理施工测量工序流程如下：工程测量基准桩的复测和接收复核加密施工平面控制网和高程控制网（临时水准点）基准线复核小样复核工程施工。施工测量质量监理工作流程见附图5。（四）公路路线测量放样质量监理1、施工单位路线放样应放出路基中线桩、路基坡脚或路堑上边线桩，同时还需测量出路基边沟、取土坑、护坡道、弃土堆等的具体位置。监理应对路线放样成果进行100和复核，通过检查复核，明确放样边线与用地界限是否一致，若有误差，应于开工前解决。2、路线中线桩一般在直线段上每50m测设一个，在曲线段上每20m测设一个，监理应检查施工单位测设的中线桩数量和精度，证实无问题，才可据此施工。（五）桥梁工程施工测量质量监理1、桥梁测量控制网的建立设计单位提供的工程测量基准桩，并不能保证施工现场测量放样的需要，其中有些桩位在施工过程中会被各种原因破坏，因此，在工程实施之前，承包商应加密控制网点，建立施工测量控制网，以保证构造物各部位都能方便、准确定位，即使工程实施过程中个别桩位丢失，也能及时恢复。中、小桥的测量控制可不必建立独立控制网，直接采用设计交桩（为便于施工可适当加密）进行基准线放样，测量控制方法主要由桥轴线的桥位桩及其护桩组成，桥位桩是主要测量用桩，其坐标应采用全站仪准确测设，为保证桥位桩能随时校核和必要时可以随时恢复，护桩的方向及其距离也应准确测设。2桥梁测量控制网的监理程序施工单位接收了设计单位移交的工程测量基准桩后，导线点复核合格监理批复使用后，应立即开始进行建立测量控制网的工作，控制网的埋桩、测量、建网和计算工作应由施工单位独立完成，或委托专门的测量部门来完成，完成此项工作的人员要有合格的资历和工作经验，使用的测量仪器必须经过检验标定，符合精度要求，工作完成后，应书面向监理工程师提出报告和计算资料，并现场交桩。监理工程师接到施工单位的报告和计算资料后，将独立组织复测检查，认为准确无误、精度符合要求后，批准使用。经批准使用的桩位标志，施工单位应妥善保护，保证施工中和竣工验收时能够正大常使用，批准使用的桩位一般应涂上鲜明的颜色以示区别。所有用于进行施工放样的基准桩，都必须经过监理工程师检查批准，否则不能使用。由于控制网在施工过程中有可能被移动，所以应定期复测，一般每三个月应复核检查一次测量控制网。如果监理工程师认为控制网的稳定性有问题时，可以在任何指令施工单位限期对控制网进行复测检查，复测检查以前监理工程师有权停止使用有可能已被移动过的桩位。（六）桥梁水准测量的质量监量设计提供的水准点，并不能满足桥梁工程施工时引测标高的需要，因此，为便于施工及保证引测标高准确可靠，须对水准点进行加密（临时水准点的布设）。临时水准点应设在桥址附近安全稳固处，并便于施工观测。结构施工阶段临时水准点，应在设计提交水准点的基础上，按规范中附合水准测量要求进行，水准测量闭合差应小于20L（L为附合水准路线长度，单位km）。（七）施工放样测量质量监理控制网建立并经监理工程师批准使用后，可以开始进行具体工程部位（包括桩位、墩台、上部结构等）的施工定位测量放样工作，具体的施工定位测量放样工作应遵照下面的工作程序。1、基准线放样应直接从平面控制点（含加密控制点）上进行作业。测量放样前，施工单位测量人员应认真复核图纸中的数据，确保施工放样准确无误，测量放样后，承包人应提前24小时书面报测量监理工程师要求复核，并按规定表式向监理工程师提交施工放样资料和复核资料，经测量监理工程师复核签证后，承包商方可进入下一道工序施工，如果监理工程师复核结果超过规范中规定的限差要求，承包商应立即组织人员进行重新放样，直到监理工程师复核合格为止。基准线放样和复核资料内容包括：使用仪器、测设部位、测设方法，具体使用的测站点和后视点及设计坐标、测设要素（点位略图、测设点位的设计坐标、测设部位的方位角纵横轴线）。复核资料包括点位略图、测站点和后视点的坐标及放样部位设计坐标和实测坐标、实测轴线间夹角。基准线放样经监理工程师认可后，承包人应按图纸设计尺寸进行细部放样，细部放样可采用经纬仪按拨角法进行，并用钢尺量距，按基准线放样进行报检，经现场监理工程师复核合格后，开始该工序施工。2、放样测量的报验单和原始记录应在该工序施工开始时交现场监理工程师审阅签认，由现场监理工程师确定是否准予该工序进行施工。3、监理工程师对施工定位测量放样进行100的复核，以确保测量放样工作准确无误。4、工程施工放样应视工程实际情况有序进行，为确保放样点位免遭施工破坏，放样复核应在施工开始前12天完成。5、大桥、跨线和立交桥应提交施工测量方案，由监理工程师审核后执行。（八）测量监理内业资料1、交桩资料；2、测量仪器标定证书；3、导线点的复核资料；4、导线点的批复意见；5、导线点的定期复核资料；6、导线加密点的复核资料；7、导线加密点的批复意见；8、导线加密点的定期复核资料；9、水准点的复核资料；10、水准点的批复意见；11、水准点的定期复核资料；12、临时水点的复核资料；13、临时水准点的批复意见；14、临时水准点的定期复核资料；15、工程放样测量复核资料（各结构物中心、标高及轴线）；16、工程验收测量复核资料（各结构物中心、标高及轴线）；17、沉降观测复核资料。附图4 工程测量基准桩的交桩及复核流程设计单位监理单位、施工单位施工单位复核监理单位批复使用监理单位复核施工单位书面接受 监理单位复核 交接班 设计单位解释认可 不合格 合格 附图5 施工测量质量监理工作流程 施工单位重新放样监理复核施工单位重新放样监理复核施工单位重新复测监理认可工序施工细部放样复核细部放样复核基准线放样复核控制点批复使用加密控制网复核基准桩复核监理单位接桩施工单位重新复测监理认可
