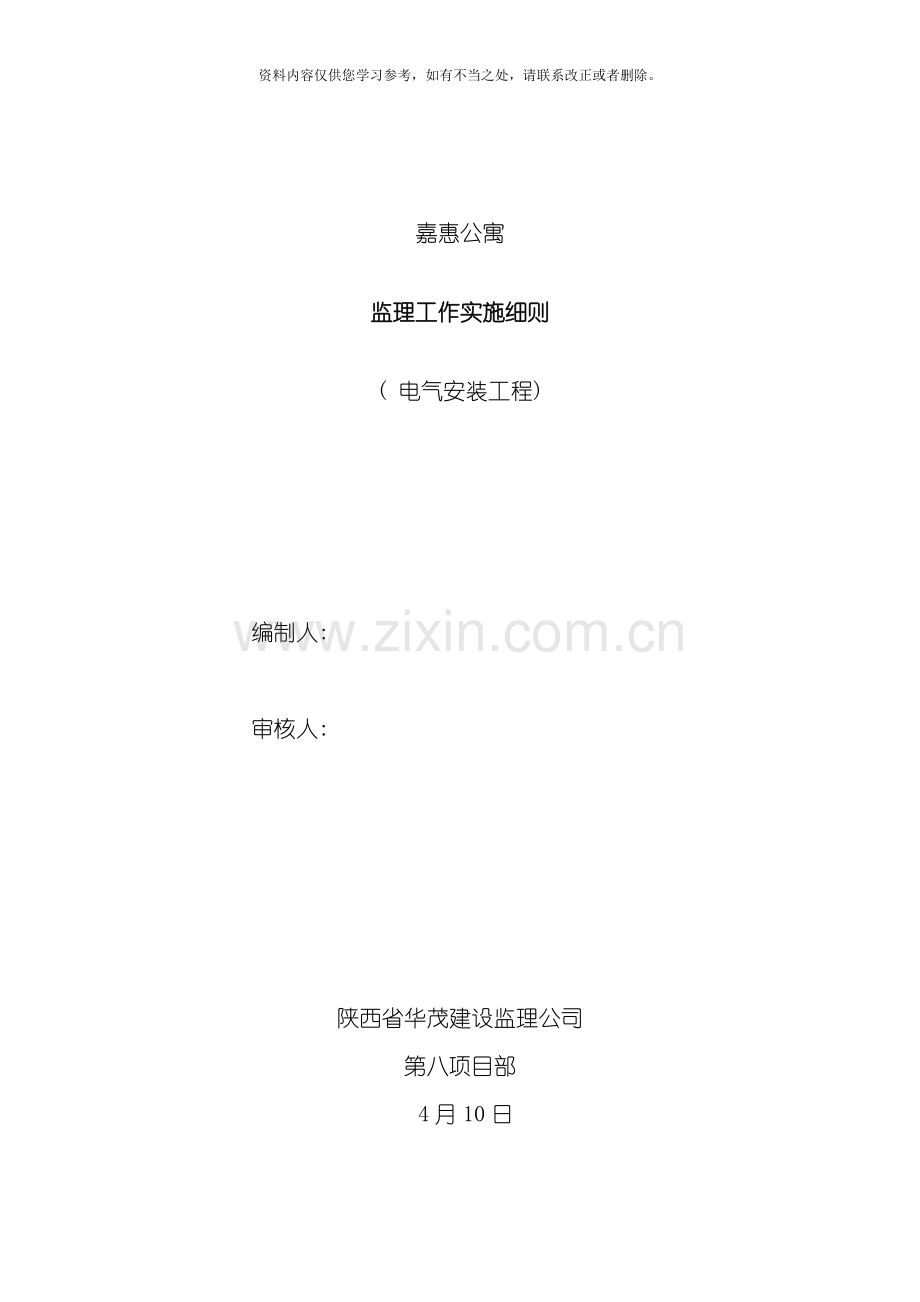

嘉惠公寓
监理工作实施细则
( 电气安装工程)
编制人:
审核人:
陕西省华茂建设监理公司
第八项目部
4月10日

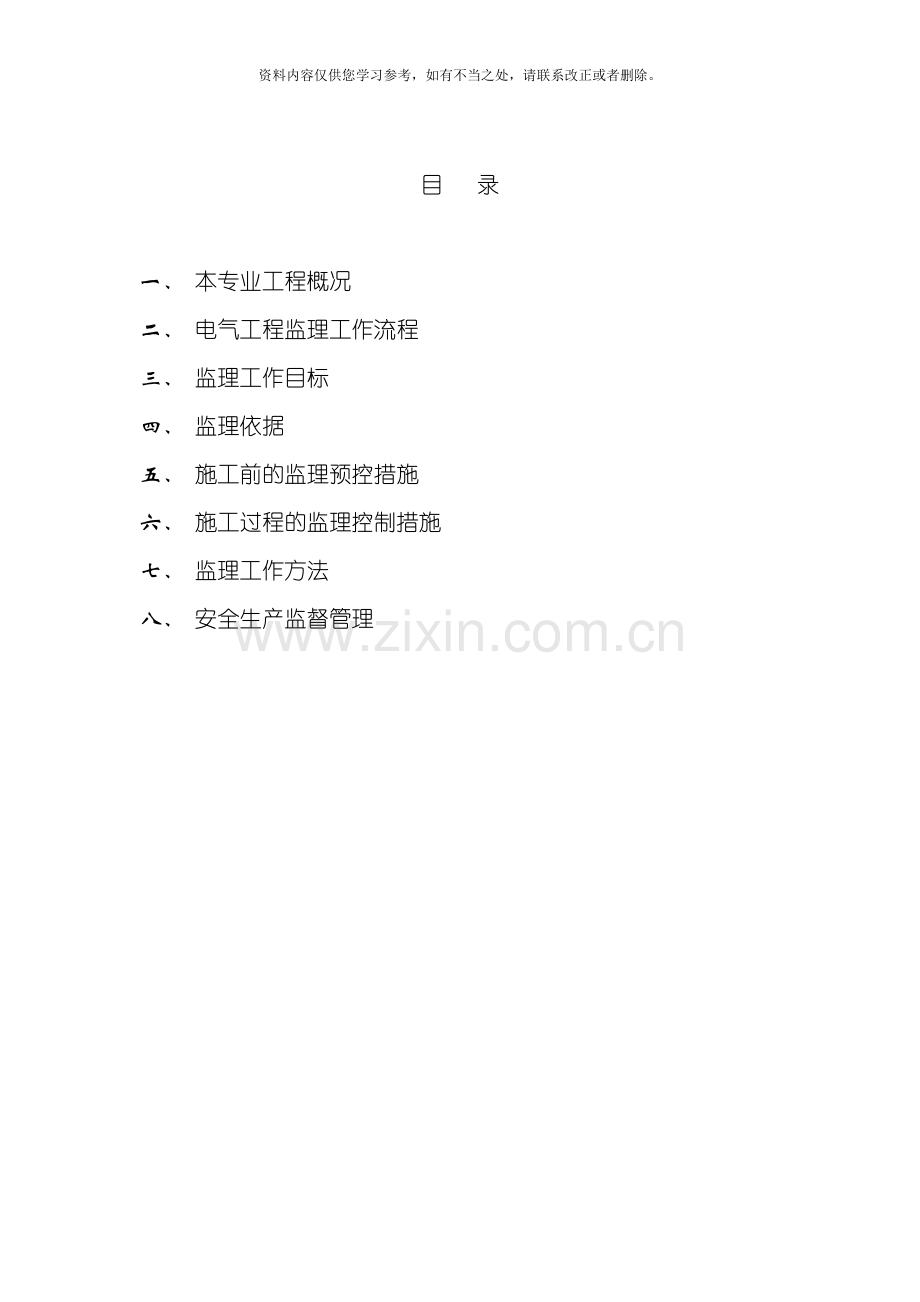

目 录
一、 本专业工程概况
二、 电气工程监理工作流程
三、 监理工作目标
四、 监理依据
五、 施工前的监理预控措施
六、 施工过程的监理控制措施
七、 监理工作方法
八、 安全生产监督管理
一、 本专业工程概况:
嘉惠公寓位于西安市韩森路61#, 高53.85米, 地上十六层, 其中一、 二层为商业用房, 三至十六层为住宅, 地下一层为人防工程和设备安装间。本工程的变、 配电主装置安装于此。内容有: 高低压变配电系统、 照明及动力系统、 防雷及接地系统接、 自备电源等。全楼做等电位联结。供电电压380/220伏, 频率50赫兹; 在低压侧设有无功补偿装置。配电系统保护接地型式为TN---S系统, 变压器中性点、 保护接地导体、 防雷与等电位联接共用一个接地装置, 接地电阻小于等于1Ω。系统配有微机监控, 能满足预期供电可靠性、 安全可靠性要求。智能建筑工程有: 电话、 电视传输、 宽带网、 火灾报警及消防联动系统。消防设备、 防排烟系统、 电梯及事故照明确定为一类用电负荷且采用双电源供电, 并能在末端自动切换。
二、 电气安装工程监理工作流程图: ( 附后)
三、 监理工作目标:
质量控制目标为合格。
四、 监理工作依据:
本工程的监控依据是工程设计文件、 交底纪要、 设计变更及合同文件, 监控所引用的质量标准为:
《建筑工程施工质量验收统一标准》( GB50300-- ) 、
《建筑电气工程施工质量验收规范》( GB50303- ) 、
《电气装置安装工程电气设备交接试验标准》( GB50150-1996)
五、 施工前的监理预控措施:
a、 工程开工前监理方组织建设单位、 施工单位会同设计部门进行图纸会审, 对”认为设计不明确或其失误、 疑问”诸事项与设计单位交流达成共识, 力求使设计交底准确、 完善, 以求工程顺利进行;
b、 审查安装施工企业的资质及营业执照经营许可项目, 审查安装施工企业质量保证体系、 技术管理体系使之与本工程要求相适应; 强调其质保体系是在入驻建设工程现场人员资格达标的基础上产生的, 且责任落实到人。
c、 审查施工企业为本工程编写的施工方案或作业指导书, 将结施、 建施、 和本专业图纸相互对照, 彻底弄清门、 窗、 各专业( 给排水、 通风、 排汽排烟、 电气的箱盒洞等) 应预留的孔洞的准确位置以及导管所经过部位标高的变化, 以便把导管和设备出线盒配置在准确的地方。对于留在地面上电气导管甩口应有完善可靠的保护措施。方案或作业指导书还应对有关电气安全、 供电回路温升、 热稳定性控制的技术措施以及预期使用功能的检测方法和模拟试验程序等事项做详细说明。方案中还应列出供安装和调试使用的、 技术状态合格的仪器、 仪表、 设备等。施工企业在上述文件中如引用国家标准之外的其它标准( 如IEC标准等) 应征求总监理工程师的意见。施工企业还应为施工制定安全措施, 其内容包含安全组织措施、 安全技术措施。
d、 主要设备、 材料进场验收:
①、 电工产品的制造厂应具有相应资质、 取得生产许可证及相关认证且年检合格;
②、 产品本身应具有合格证明并经CCC认证, 合格证明应附在电气产品的主要部件上且不因安装和移动使之失效, 而且是依法进入市场流通的产品, 否则不能使用;
③、 产品品种、 规格、 型号、 电气参数应符合本工程设计要求且能提供安装、 使用、 维修和试验要求等文件;
④、 产品进入施工现场前经检验合格。
六、 施工过程的监理控制措施:
( 1) 变配电装置:
①、 配电变压器外观检查合格、 中性点接地可靠, 电阻合格, 绝缘试验、 性能试验的项目与结果符合GB50150标准要求并有记录;
②、 成套配电装置: 装置内高、 低压断路器、 继电保护元器件单体试验合格, 模拟试验动作正确, 整定参数符合设计要求, 二次回路耐压合格, 高压成套装置的”五防”功能完整, 配电柜、 箱、 盘的门接地可靠, 接地导体截面符合规定, 无功补偿电容器组及保护装置的相关试验按GB50150要求的试验项目检查验收。
③、 高低压母线绝缘子底座、 支架保护网等接地可靠, 耐压试验合格, 相位安放及色标正确, 散热良好。
④、 凡装置需要接地处均不得少于二处与接地干线相连接, 接地导体上不许接有断开器件。
⑤、 电气设备接线端子的放电间隙和爬电距离: 低压大于30 毫米; 高压按GB50150附表E数据检查。
以上各项检验合格且室内环境条件符合设备要求, 则允许装置受电, 受电后母线及断路器接线点温升应低于标准限定值, ( 以试温蜡 片检查为准) 准予经过工序交接。
( 2) 、 备用电源:
①、 发电机组的安装质量符合本设备使用安装说明书的要求;
②、 发电机的交接试验符合GB50303附录表A的规定;
③、 发电机端的相序与配电装置低压侧相序一致、 色标一致, 联络二者之间的开关切换程序和保护装置的动作应准确可靠。发电机中性线N、 本体可接近裸露导体与接地干线PE连接可靠, 有防松措施和标识。自备电源应与市电隔离可靠, 防其倒送。
( 3) 、 动力、 照明工程:
①、 用于动力、 照明系统的电力电缆、 电线的绝缘电阻、 吸收比、 直流电阻、 交流耐压试验诸项合格, 相序色标黄A、 绿B、 红C、 淡兰N、 黄绿双色PE在系统中是唯一的, 二次回路不在此限。直流电源正极涂赭色、 负极涂兰色。导线接头的电阻不能增加;
②、 线缆在金属桥架、 钢导管内敷设的要求如下:
桥架的外观和机械强度符合要求; 与之相联系的钢导管应有可靠的电气连续性, 其全长( 含支架) 有不少于两处与接地导体PE相连接;
镀锌两桥架连板两端有不少于两个有防松措施的螺栓固定; 非镀锌品相连接必须有截面不小于4平方毫米的铜导线跨接于两端; 桥架转弯与电缆允许的最小弯曲半径相适应; 穿过楼板的桥架; 电缆的孔洞要用防火材料封堵, 电缆禁井内的明装电缆要用防火材料缠裹。
③、 地沟、 竖井内的电缆支架应接地, 支架间距及电缆的固定点符合要求;
④、 钢导管的要求:
规格、 型号、 材质符合设计要求;
导管的弯曲半径与电缆允许的最小半径相适应;
不同规格的钢导管有不同的连接工艺, 连接应牢固、 严密, 接头部位光滑无毛刺, 对中、 电气连续性可靠;
管线的长度不同, 弯的数量不同, 弯部变形不超过10%;
电线在管内只允许占用40%的空间;
不同的供用电回路应有专用管线;
交流与直流回路、 不同等级的电压回路应有专用配管;
电线不允许在管内接头且能自如抽换 ;
电线在管内不应受到应力;
钢导管隐蔽在土层中和砖墙内应有足够的防腐层, 在混凝土中例外; 无论在何种情况下, 内壁均应防腐完整, 镀锌管例外;
暗敷的钢导管保护层不应少于15毫米( 土中除外) ;
管的出入线端口应有护套;
经过变形缝的钢导管应有补偿弯 ;
管在箱盒露出的长度不超过5毫米, 相互连接应能形成可靠的电气连续性, 并与接地导体连接可靠;
⑤、 对线缆敷设的要求:
线缆两端应有续接端子, 多股软线头应搪锡;
各回路起止端、 分支处应设标识牌, 其上应标明线缆型号、 规格、 起止点、 回路编号、 用途, 字迹清晰, 不易消失 。牢固地绑扎在该电缆上。
( 4) 、 防雷接地及等电位联接:
接地体: 本工程利用基础钢筋做接地体, 其做法是柱子在基础生根处的四根地板钢筋沿水平方向焊接贯通形成环形, 并与不同部位的17根柱主筋电焊连接, 在设计要求部位预留接口, 作为电气接地的接头, 在上述 17根柱子中处于边缘部位柱子-1.2米处, 按设计要求用Ф12镀锌圆钢与作为引下线的主筋焊接作为接地电阻测试点和补充接地极。
防雷引下线: 本工程利用柱内主筋( 钢筋应做标识) 作引下导体, 共17处, 每处四根, 在直螺纹连接部位用大于Ф10的钢筋跨接于此, 其两端焊缝应不小于60毫米, 双面焊接, 主筋无咬肉; 在柱子的适当部位应预留测试点;
均压环: 在建筑物30米高度处利用两根圈梁钢筋焊接贯通作防雷均压环, 并与柱子防雷引下线连通, 焊缝长度为60毫米, 双面焊接, 以后每隔一层设置一次;
屋面避雷网: 本工程屋面避雷网用Ф12镀锌钢筋焊成, 支持点间距1.5米, 高度0.2米, 转弯处应平滑; 避雷网应高出屋顶上突出物0.2米, 突出物的金属部分应与避雷网焊成一个整体;
( 5) 、 室内配电:
①、 配电箱: 配电箱应符合设计要求; 油漆无损伤; 箱体安装垂直度、 平整度不超过允许偏差; 箱体、 面板、 箱门、 元件底板均应接地; , 箱内回路名称清晰、 回路绝缘电阻不得小于0.5MΩ; 漏电保护元件应做模拟试验, 验证保护功能可靠。家用漏电微断开关的动作时间应是小于等于0.1秒, 动作电流不大于30毫安, 不应使用延时型微断。
②、 照明器具: 器具规格、 型号符合设计要求, 灯具的罩、 壳体必须有可靠的不燃性; 安装在木制品和可燃材料上的灯具其底座应有隔热措施。应急灯具的应急时间应大于等于90分钟。即低于2.4米以下的灯具外壳应接地; 灯质量大于3千克应加吊链, 吊链及悬挂点的负载能力大于二倍灯质量。
③、 器具接线: 螺口灯具相线接在中心端子上; 开关接相线; 插座接线为左N右相上PE, 插座开关紧贴墙壁, 四周无缝隙;
④、 等电位连接: 等电位连接按标准图做法检查、 验收, 其穿线导管应使用中厚绝缘管。
七、 质量监控的方法:
1、 经常深入施工现场, 发现质量问题, 及时纠正;
2、 对各项试验、 调试和工程隐蔽部位实施旁站并做记录;
3、 对工程中出现的偶然特殊情况, 及时汇报总监理工程师。
八、 施工过程中的安全监督管理:
1、 审查施工单位的安全组织机构是否健全, 安全管理制度是否健全, 安全员是否配备到位, 安全责任是否落实到人;
2、 检查施工单位安全负责人是否对作业工人进行了安全交底; 电气作业人员是否持有效证件上岗, 作业工人是否按照交底要求进行作业;
3、 现场使用的临电设施包括配电箱、 馈电线缆、 作业照明、 作业机械、 特别是手持电动工具是否符合防触电要求, 作业工人个人防护用品是否使用得当, 危险作业处是否有人监护, 脚手架搭设是否牢靠;
4、 在实施监理过程中, 发现存在安全事故隐患的, 及时要求施工单位整改; 情况严重的, 责令施工单位暂时停止施工, 并及时报告建设单位。施工单位拒不整改或者不停止施工的, 监理单位及时向质量安全监督部门报告。
附表:
电气安装工程监理工作流程图
分包企业资质、 营业执照、 质保体系审查
监理工程师
与电气安装工程有关的土建工程验收、 交接
总包、 分包、 监理
电气设备、 材料验收、 交接
供货方、 监理方、 业主方、 施工方
审核施工方案、 检查现场人员、 材料、
机械设备、 试验仪器准备情况
监理工程师
安装过程质量、 安全监控( 执行相关标准)
监理工程师
调试阶段质量控制、 资料报验
施工方、 监理工程师
试运行、 预验收、 验收、 交付使用
总包、 分包、 业主、 监理
整改
总包方
不合格
处理
供货方
不合格
返工
施工方
不合格
返工
施工方
不合格
