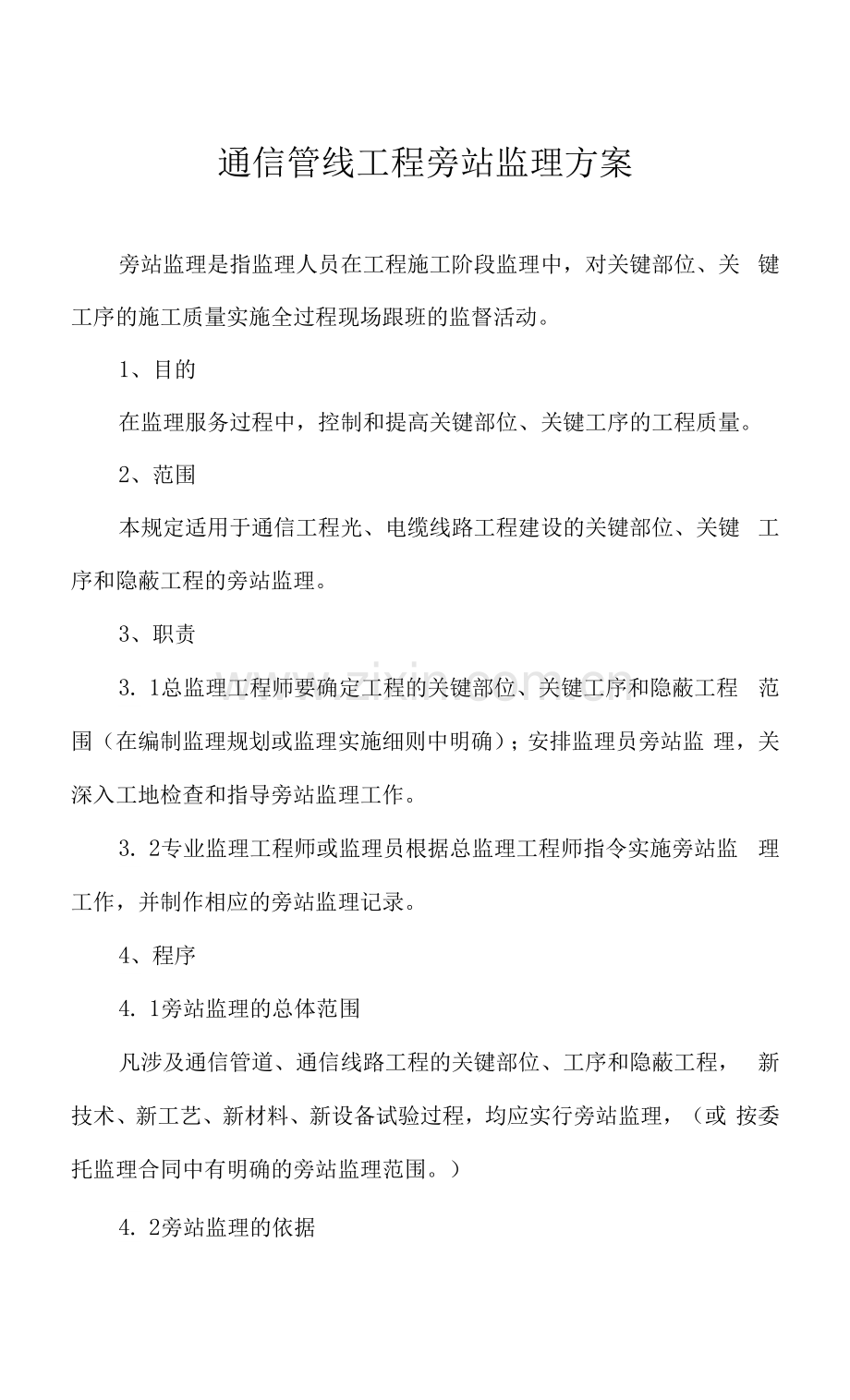

通信管线工程旁站监理方案旁站监理是指监理人员在工程施工阶段监理中，对关键部位、关 键工序的施工质量实施全过程现场跟班的监督活动。1、目的在监理服务过程中，控制和提高关键部位、关键工序的工程质量。2、范围本规定适用于通信工程光、电缆线路工程建设的关键部位、关键 工序和隐蔽工程的旁站监理。3、职责3. 1总监理工程师要确定工程的关键部位、关键工序和隐蔽工程 范围（在编制监理规划或监理实施细则中明确）；安排监理员旁站监 理，关深入工地检查和指导旁站监理工作。3. 2专业监理工程师或监理员根据总监理工程师指令实施旁站监 理工作，并制作相应的旁站监理记录。4、程序4. 1旁站监理的总体范围凡涉及通信管道、通信线路工程的关键部位、工序和隐蔽工程， 新技术、新工艺、新材料、新设备试验过程，均应实行旁站监理，（或 按委托监理合同中有明确的旁站监理范围。）4. 2旁站监理的依据4. 2. 1通信建设工程强制性标准及其它相关法律、法规；4. 2.2相关技术标准、规范、规程、施工方法；4. 2.3建设工程承包合同文件、委托监理合同文件；4. 2.4经批准的设计文件、施工组织文件、监理规划和监理实施 细则；4.3通信工程实施旁站监理的主要范围。4. 3. 1通信线路工程实施旁站监理的主要范围4.3.1. 1光缆线路路由复测，路由变更，光缆单盘测试、配盘， 光缆敷设和接续，ODF架光缆成端，中继段衰耗、PMD测试等。4. 3. 1.2电缆线路路由复测，路由变更，电缆单盘测试、配盘， 电缆敷设和接续，机架电缆成端，交接箱安装，电缆气闭试验，绝缘 电阻等。4. 3. 1.3光、电缆线路特殊地段的施工，如水底光、电缆施工， 特大桥糅管道光电缆施工，超过150米的管道顶管，超过200米的架 空光电缆施工等。管道基础浇注、人（手）孔基础和上覆浇注、口圈安装、 内外粉刷等4. 3.2通信线路巡、旁结合监理的主要范围4.3.2. 1 一般要求：巡视检查20%以上设备量的工程质量，并有 检查记录，总监要检查专监和监理员的巡检记录，重大质量问题要深 入现场处理。4. 3.2. 2架空光、电缆线路杆路正直，埋深、吊线垂度和接地, 挂钩间隔距离，拉线、地锚安装数量和质量等。4. 3.2. 3通信管道与通道沟、坑开挖，地基处理，管道敷设， 试通，包封。4.3.2. 4光电缆机械防护，防强电、防霉、防蚀、防潮、防火、 防白蚁，与其它建筑物的安全隔距等，接头位置安装固定工艺和预留 等。4. 3.2. 5光电缆线路在地下室余留方式、挂牌、标记等。
