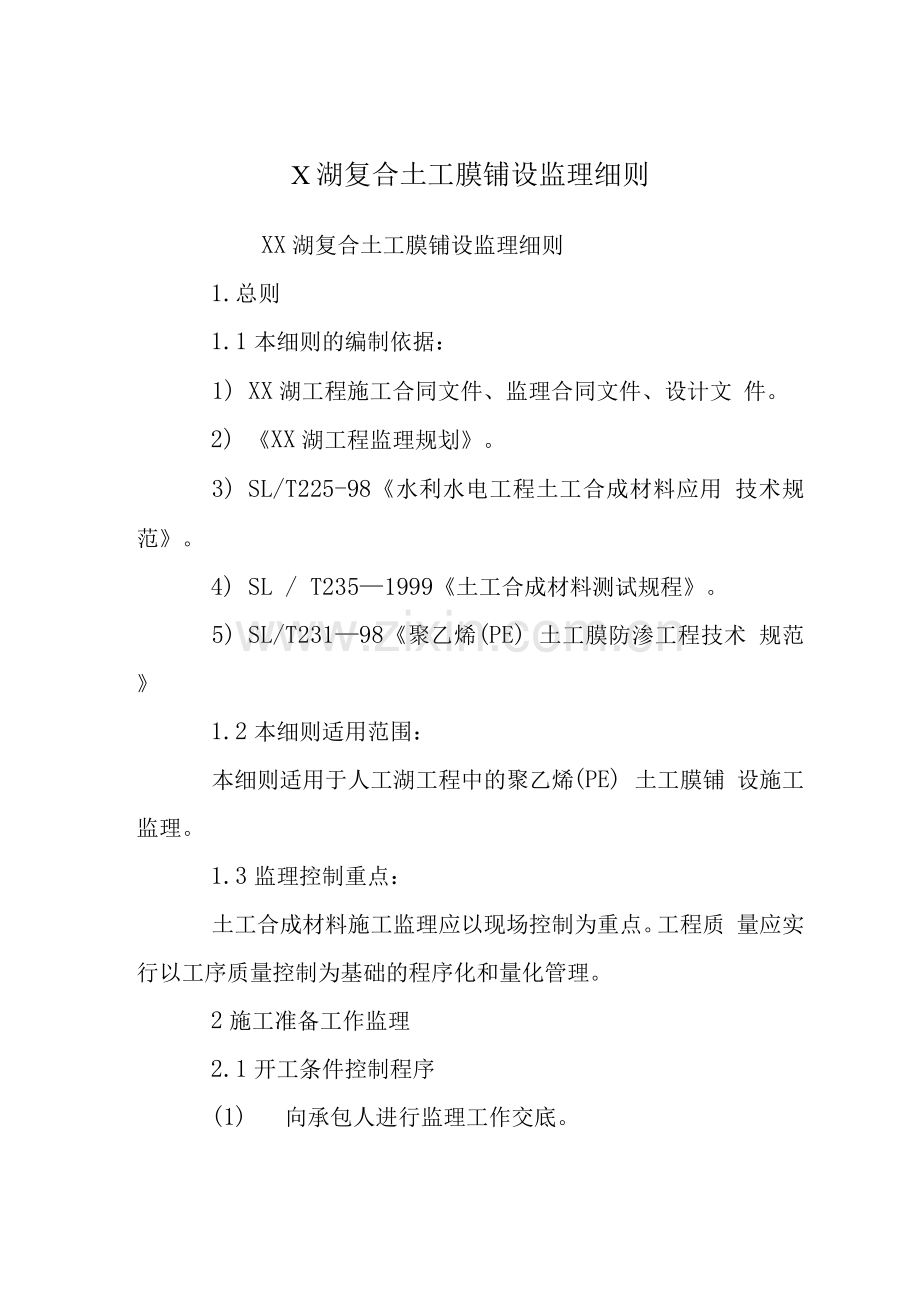

X湖复合土工膜铺设监理细则
XX湖复合土工膜铺设监理细则
1.总则
1.1本细则的编制依据：
1) XX湖工程施工合同文件、监理合同文件、设计文 件。
2) 《XX湖工程监理规划》。
3) SL/T225-98《水利水电工程土工合成材料应用 技术规范》。
4) SL / T235—1999《土工合成材料测试规程》。
5) SL/T231—98《聚乙烯(PE) 土工膜防渗工程技术 规范》
1.2本细则适用范围：
本细则适用于人工湖工程中的聚乙烯(PE) 土工膜铺 设施工监理。
1.3监理控制重点：
土工合成材料施工监理应以现场控制为重点。工程质 量应实行以工序质量控制为基础的程序化和量化管理。
2施工准备工作监理
2.1开工条件控制程序
(1) 向承包人进行监理工作交底。
(2) 审批承包人报送的施工措施及。
(3) 施工质量保证体系的检查认可。
(4) 组织设计交底。
(5) 移交测量控制网点，审签承包人施工控制网点施 测成果。
(6) 检查施工条件。
(7) 签发开工许可证。
2.2监理例行程序。

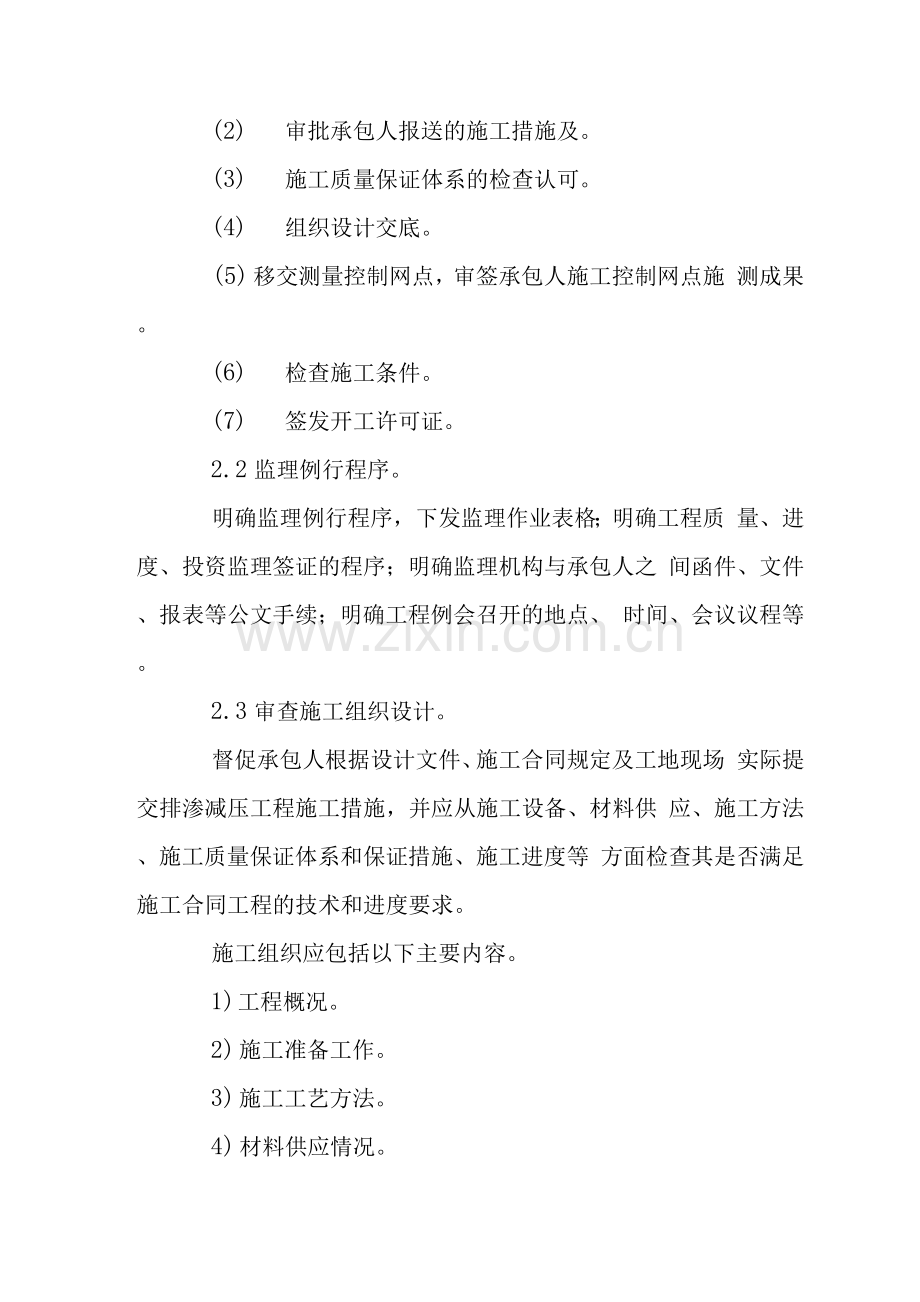

明确监理例行程序，下发监理作业表格；明确工程质 量、进度、投资监理签证的程序；明确监理机构与承包人之 间函件、文件、报表等公文手续；明确工程例会召开的地点、 时间、会议议程等。
2.3审查施工组织设计。
督促承包人根据设计文件、施工合同规定及工地现场 实际提交排渗减压工程施工措施，并应从施工设备、材料供 应、施工方法、施工质量保证体系和保证措施、施工进度等 方面检查其是否满足施工合同工程的技术和进度要求。
施工组织应包括以下主要内容。
1) 工程概况。
2) 施工准备工作。
3) 施工工艺方法。
4) 材料供应情况。
5）组织管理体系与劳动力组织。
6）施工进度。
7）质量控制措施。
8）安全生产措施。
2.4施工质量保证体系的检查认可。
承包人应建立以项目经理项目总工、质检负责人、专 职质检员组成的工程质量管理组织和施工质量检测机构，配 备质量检验和测量工程师，组成一支熟练的技术工人队伍， 建立满足工程质量检测的现场试验室或委托有相应资质、资 格的检测单位进行检测，完成质量保证体系文件的编制。建 立班组自检、专职质检员复检和质检负责人终检的“三检" 制，建立健全施工质量保证体系。并报送监理检查认可。
2.5组织设计交底。
在工程开工前，监理工程师应组织设计单位进行设计 交底。使承包人明确设计意图、技术标准和技术要求。
2.6移交测量控制网点，审签施工控制网点施测成果。
在工程开工前，监理工程师应及时向承包人移交测量 控制网点，督促承包人布设施工控制网点和报送施测成果， 并对其成果进行审查和校验。
2.7原材料检验。
工程开工前7天，承包人应对拟采用的土工合成材料 及其粘接剂进行随机抽样检验，（必要时应有监理人员参加）， 并向监理报送原材料进场报验单。监理工程师应检查原材料 出厂检验合格证、承包人的抽检报告和检测单位的资质、资 格，必要时还应进行监理抽样检测。未经监理工程师签证批 准的材料不得在工程中使用。
2.8签发开工许可证。
上述承包人报送的报审材料连同审签意见单一式4份 经承包人项目经理或总工签署并加盖公章后报送监理。监理 工程师应认真审核报审材料，并到现场核实实际情况，在3 天内回复审签意见。审签意见包括“照此执行”、“按意见修 改后执行”、“修改后重新报送”等3种。除非审签意见为“修 改后重新报送”；否则承包人即可向监理报送开工申请报告， 监理将在收到开工申请24小时内签发工程开工许可证。
2.9材料报送延误的责任。
如果承包人未能按期向监理报送开工所必需的材料， 由此造成施工工期延误和其他损失，均由承包人承担合同责 任。承包人在规定期限内未收到监理的审签意见单或批复文 件，可视为已报审同意。
3施工过程控制
在施工过程中，监理工程师应督促承包人按照批准的 施工措施和合同技术规程规范按章作业，严格执行工序质量 “三检”制，上道工序未经监理工程师检验签证，下一道工 序严禁开工。监理工程师还应对作业工序进行巡视、跟踪、 检查和记录，发现违反技术规程规范作业，可采取头违规 警告、书面违规警告直至指令返工、停工等方式予以制止。
3.1原材料进场控制
承包人应按设计文件要求的技术指标联系材料生产 厂家，除检查其产品规格、性能指标之外，还应向厂家索取 样品（一般长度大于2m），委托有资质、资格的检测单位检测。 检测项目应按设计要求确定，通常有：单位面积重量、抗拉 强度、土工膜渗透系数、土工织物垂直渗透系数和透水率、 等效孔径、粘接剂的可靠性等检验合格后，报经监理工程师 审查批准。监理工程师审查时，应检查检测单位的检测试验 报告、粘接剂的可靠性试验报告、土工膜粘接试验报告、生 产厂家、产品标签、生产日期、编号及产品规格等，未经监 理工程师审查批准的材料不得在工程上使用。
3.2原材料储存
原材料在运输过程中，不得直接受阳光照射，应有蓬 盖或包装；在储存时，应避免阳光照射，远离火种，存放期 不得超过产品的有效期；各类产品应分类存放，粘接剂应与 PE 土工膜分开存放。
3.3 PE 土工膜铺设基面验收
在土工膜铺设前，基面上的杂物应清除干净，基面尺 寸、平整度、压实度以及垫层铺设、排渗设施、土工膜固定 沟等均应经监理工程师检查签证。未经检查签证不得进行土
工膜铺设。
3.4 土工膜连接
土工膜连接包括土工膜与垂直防渗墙的连接、土工膜 自身粘(焊)接、土工膜上部与封顶平台或钢筋混凝土防洪 墙的连接。土工膜连接应先进行土工膜与垂直防渗墙的连接、 再进行土工膜上部与封顶平台或钢筋混凝土防洪墙的连接。 已施工好的土工膜接头应妥善保护，避免人为因素或机械破 坏。
3.4.1 土工膜底部连接。
(1) 土工膜底部与垂直防渗墙相接，承包人应待此段 墙体施工完毕并经监理验收批准后方能进行接头处理施工。
(2) 土工膜底部与墙体的嵌固连接时，在防渗墙墙体 附近的土工膜应折叠10cm以防地基不均匀变形的影响。
(3) 土工膜伸缩节底部连接时，承包人应在其接头边界上另 贴宽20cm主土工膜条带加强结构，以防漏水。
自身粘接
(1) 土工膜自身粘接应经现场试验。粘接后的土工膜 强度应不降低，粘接剂遇水浸泡后粘接强度不应低于设计强 度。检验合格后，并报经监理工程师批淮后，才能进行施工。
(2) 土工膜粘接施工前，应检查是否有破损，发现破 损应立即修缮。应准备好刨光木板，粘接施工时，将木板预 垫在土工膜下部，摊平膜体，在接处用电吹风吹去灰尘后 涂抹粘接剂，根据粘接剂的性能要求进行粘接，并不断用棉 纱擦压。土工膜自身粘接缝宽度一般为10cm，并应保证最小 粘接宽度不小于8cm。
(3) 土工膜自身粘接应先在室内进行，拼接车间应有 顶棚防雨，自然通风，易于粘接剂等有机溶剂的挥发，并应 加强职工劳保措施。
(4) 现场粘接时，承包人应根据不同气候条件，采取 不同的施工措施，晴天需勤揩擦、防止尘土和杂物落到粘接 面上；阴雨天备应架雨篷，必须保持粘接面干燥和粘胶干后 才粘(或按厂方规定的使用及要求粘接)，已粘好的土工膜 必须用雨布盖好，防止受损，已拼接好的土工膜留边接， 应用薄膜保护好，防止接土工膜被污染。
3.4.3 土工膜焊接
(1) 根据现场的气温、气候条件以及材料的性能，调 节和控制焊机工作温度、速度，焊机工作温度控制在180〜 2°C。
(2) 在调节好的工作状态下，先作血工作小样，经检 测合格后，正式焊接。
(3) 焊缝处PE 土工膜应熔结为一个整体，不得出现虚 焊、漏焊和超量焊。一旦出现虚焊、漏焊，必须切开焊缝， 对损伤部位，用大于破损直径一倍以上的母材补焊。
(4) 焊缝的双缝宽度宜为2X10mm。
3.5 土工膜接缝检测
(1) 目测。观察有无漏接，接缝是否无烫损、无磨皱； 是否拼接均匀等。
(2) 现场检测，应对全部焊接进行检测。常用的有真 空法和充气法。
1) 真空法。利用包括吸盘、真空泵和真空机的一套设 备。检测时将待测部位刷净，涂肥皂水，放上吸盘，压紧， 抽真空至负压0.02〜0.03MPa，关闭气泵。静观约30s，看 吸盘顶部透明罩内有无肥皂水泡产生，和真空度有无下降。 如有表示漏气，应予补救。
2) 充气法，焊缝为双条，两条之间留有约10mm的空 腔。将待测段两端封死，插入气针，充气至0.05〜0.20MPa(视 膜厚选择)，静观0.5分钟，观察真空表，如气压不下降， 表明不漏，接缝合格，否则应及时修补。
(3) 抽检测试。约10m2取一试件，作拉伸强度试验， 要求强度不低于母材的80%，且试样断裂不得在接缝处，否 则接缝质量不合格。
3.6 PE 土工膜铺设
(1) 土工膜铺设应选在干燥、温暖天气进行。应按工 程要求裁剪，拼幅，要避免土工布被损伤，保持其不受脏物 污染。发现土工布有损时应立即修补或更换。
(2) 铺设过程中，为了缓解膜体受力条件，适应堤基 变形变位，沿铺设轴线每隔1m设一伸缩节，在土工膜与 其他防渗体接头部位附近及铺设拐角、折线等处亦需设置伸 缩节；伸缩节应按设计图示的要求制作。
(3) 铺设时要求平顺、松紧适度，不应过紧，应留足 余幅(大约1.5%), —般采用波浪形松弛铺设型式，要求随 堤基填筑时协调施。
(4) 坡面铺设应自下而上进行，坡顶、坡脚.应以锚 固沟或其他可靠方法固定，防止其滑动，锚固长度应大于 50cm与岸坡结构物的连结处，不得留空隙，结合良好。
(5) 铺设工人应穿软底鞋，以免损伤PE 土工布。
(6) PE 土工布铺好后，应避免受日光直接照射。随铺 随填，或采取保护措施。
(7) PE 土工布铺设施工过程中，承包人要在现场做好 “三检”工作，监理工程师应进行旁站监理，土工布铺设查
验应进行现场签证。签证后，才能实施覆盖。
(8) 施工过程中应避免施工机械或人为破坏土工布， 一旦发现土工布被破坏，应立即向监理机构报告并按监理机 构的指示更换破损部分或进行补修。
3.7 土料回填
(1) 土工膜铺设检查合格后，应按设计文件要求及时 回填保护土料。对于土工膜两侧的填料应严格控制粒径组成， 一般采用粘土，并不允许内含尖角碎石或块石，以防刺破膜 体。
(2) 承包人应规划好施工期施工道路，采取可靠的车 辆等机械设备跨越土工膜和施工区的工程措施(如设置保护 架)，协调组织好回填保护土料和土工膜铺设施工。
(3) 施工过程中应避免施工机械或人为破坏PE 土工膜， 一旦发现土工膜被破坏，应立即向监理机构报告并按监理机 构的指示更换破损部分或进行补修。
4质量检验与评定
(1) 在施工过程中，承包人应对各工序质量进行“三 检”，合格后填报工序质量检验合格证，报监理工程师现场 检验签证。检验内容包括：原材料、现场试验、基面验收、 材料连接、接缝检测、PE 土工膜铺设、土料回填等。承包人 对原材料的抽样率应不少于每5吨抽检一次，最少不应小于 1卷；对铺设、回填、锚固、连接沿堤轴线方向每10〜20m 应不少于一个点次。
(2) 在施工过程中，现场监理人员应巡回检查和旁站， 督促承包人质检负责人、质检员、施工员加强现场质量管理， 做好质量检查工作。监理人员应对前款检验内容进行抽查， 绝不允许不合格残、次品铺湖底，对在施工中发现土工膜有 裂、针眼、空穴、接头处脱离或起皱等问题，及时向承包 人指出，并督促其处理。
(3) 每一分项工程施工结束后，承包人应及时对该分 项工程质量进行评定，并报监理工程师核定。
(4) 工程完工后，监理工程师应督促承包人按合同规 定和要求编制含工程竣工图在内的工程验收资料。工程验收 资料中应附有全部质量检查文件及工程缺陷处理成果资料。
5其他
(1) PE 土工膜按平方米(m2)计量，重叠搭接部分不重 复计量。符合设计要求的全部或部分PE 土工膜铺设工程， 经验收合格，按设计图示计量的工程量和工程量报价单所列 的单价支付。此单价包括土工膜、土工布、粘接剂等材料的 采购、运输、存储、修缮费用、铺设、粘接、连接、检测及 接头处理、维护等一切辅助设施、设备、人员、材料费用。
(2) PE 土工膜封顶用块石以立方米(m3)计量，按工程 量报价单中所列数量和单价支付。
(3) 本细则未列之其他施工技术要求检验标准，按合 同及有关技术，规程、规范和质量评定标准执行。
(4) 本细则未列的施工测量、施工进度控制、合同项 目验收等内容，按有关监理实施细则的要求执行。
