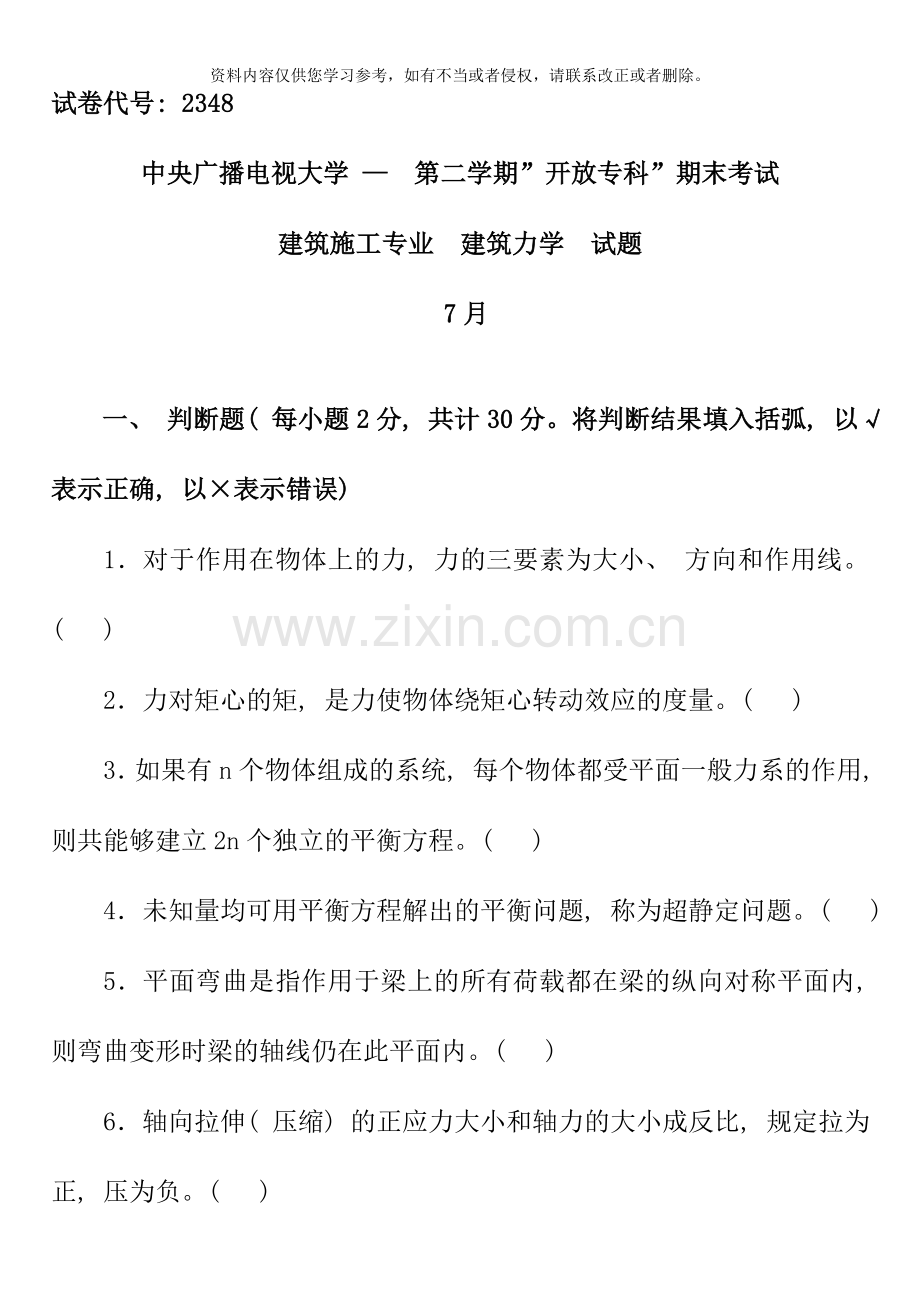

试卷代号: 2348
中央广播电视大学 — 第二学期”开放专科”期末考试
建筑施工专业 建筑力学 试题
7月

一、 判断题( 每小题2分, 共计30分。将判断结果填入括弧, 以√表示正确, 以×表示错误)
1．对于作用在物体上的力, 力的三要素为大小、 方向和作用线。( )
2．力对矩心的矩, 是力使物体绕矩心转动效应的度量。( )
3．如果有n个物体组成的系统, 每个物体都受平面一般力系的作用, 则共能够建立2n个独立的平衡方程。( )
4．未知量均可用平衡方程解出的平衡问题, 称为超静定问题。( )
5．平面弯曲是指作用于梁上的所有荷载都在梁的纵向对称平面内, 则弯曲变形时梁的轴线仍在此平面内。( )
6．轴向拉伸( 压缩) 的正应力大小和轴力的大小成反比, 规定拉为正, 压为负。( )

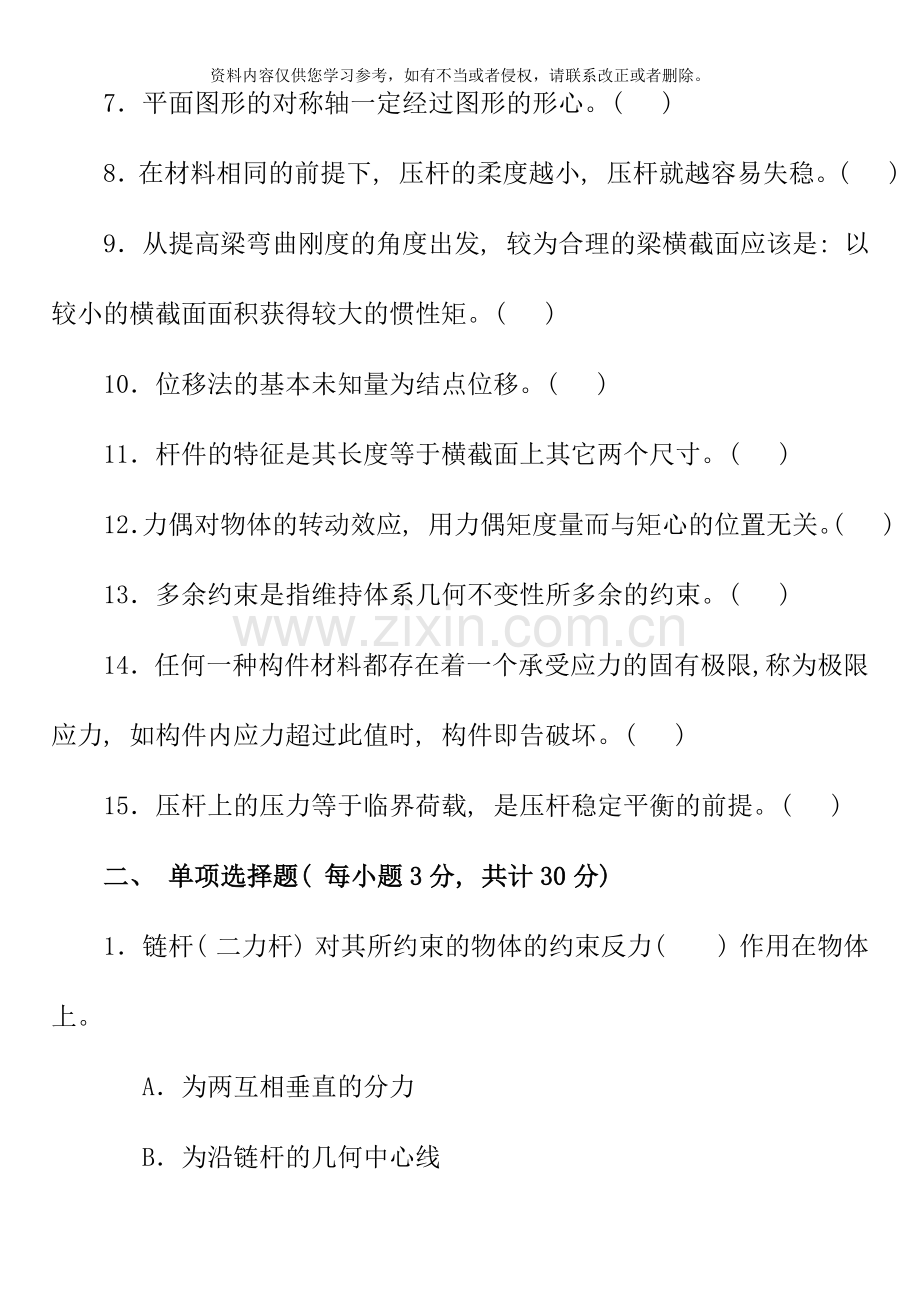

7．平面图形的对称轴一定经过图形的形心。( )
8．在材料相同的前提下, 压杆的柔度越小, 压杆就越容易失稳。( )
9．从提高梁弯曲刚度的角度出发, 较为合理的梁横截面应该是: 以较小的横截面面积获得较大的惯性矩。( )
10．位移法的基本未知量为结点位移。( )
11．杆件的特征是其长度等于横截面上其它两个尺寸。( )
12．力偶对物体的转动效应, 用力偶矩度量而与矩心的位置无关。( )
13．多余约束是指维持体系几何不变性所多余的约束。( )
14．任何一种构件材料都存在着一个承受应力的固有极限, 称为极限应力, 如构件内应力超过此值时, 构件即告破坏。( )
15．压杆上的压力等于临界荷载, 是压杆稳定平衡的前提。( )
二、 单项选择题( 每小题3分, 共计30分)
1．链杆( 二力杆) 对其所约束的物体的约束反力( ) 作用在物体上。
A．为两互相垂直的分力
B．为沿链杆的几何中心线
C．为沿链杆的两铰链中心的连线
D．沿接触面的法线
2．如图所示结构为( ) 。

A．几何可变体系 B．几何瞬变体系
C．几何不变体系, 无多余约束 D．几何不变体系, 有一个多余约束
3．截面法求杆件截面内力的三个主要步骤顺序为( ) 。
A．列平衡方程、 画受力图、 取分离体
B．画受力图、 列平衡方程、 取分离体
C．画受力图、 取分离体、 列平衡方程
D．取分离体、 画受力图、 列平衡方程
4．图所示构件为T形截面, 其形心轴最有可能的是( ) 。

A．
B．
C．
D．
5．在图乘法中, 欲求某点的竖向位移, 则应在该点虚设( ) 。
A．竖向单位力 B．水平向单位力
C．任意方向单位力 D．单位力偶
6．在力法典型方程的系数和自由项中, 数值恒大于零的有( ) 。
A．主系数和副系数 B．主系数
C．主系数和自由项 D．副系数和自由项
7．结点法和截面法是计算( )的两种基本方法。
A．梁 B．拱 C．刚架 D．桁架
8．当梁上某段作用的均布荷载为常量时, 此段( ) 。
A．剪力图形为零, 弯矩图形为水平直线
B．剪力图形为水平直线, 弯矩图形为斜直线
C．剪力图形为斜直线, 弯矩图形为二次曲线
D．剪力图形为水平直线, 弯矩图形为二次曲线
9．位移法的基本未知量是( ) 。
A．杆件的变形 B．多余约束力
C．结点位移 D．支座位移
10．能够限制角位移的支座是( ) 。
A．固定铰支座与定向支座 B．固定支座与定向支座
C．固定铰支座与固定支座 D．滚动铰支座与固定铰支座
三、 计算题( 共40分)
1．计算如图所示静定桁架的支座反力及1、 2杆的轴力。( 10分)

2．求支座反力, 试画出下图所示简支梁的内力图。( 10分)

3、 用力矩分配法计算图( a) 所示连续梁, 作M图, EI=常数。固端弯矩表见图( b) 。( 20分)

参考答案

一、 判断题( 每小题2分, 共计30分)
1．√ 2．√ 3．× 4．× 5．√
6．× 7．√ 8．√ 9．√ 10．√
11．× 12．√ 13．√ 14．√ 15．×
二、 选择题( 每小题3分, 共计30分)
1．Ｃ 2．C 3．Ｄ 4．Ｃ 5．Ａ
6．Ｂ 7．Ｄ 8．Ｃ 9．Ｃ 10．Ｂ
三、 计算题( 共40分)
1．( 10分) (1)求支座反力
由得,
即
由得,
由得,
(2).求杆1、 2的轴力
截面法
结点H( 压)
2．( 10分) (1)求支座反力

( 2) 画剪力图和弯矩图

3．( 10分) ( 1) 计算转动刚度和分配系数( 令EI=1)

( 2) 计算固端弯矩

( 3) 分配与传递, 如图所示。

( 4) 画弯矩图( ) , 见图所示。

试卷代号: 2348
中央广播电视大学 — 第一学期”开放专科”期末考试
建筑力学 试题
1月

一、 单项选择题( 每小题3分, 共计30分)
1．约束反力中能确定约束反力方向的约束为( )。
A．固定铰支座 B．固定端支座
C．可动铰支座 D．光滑接触面
2．平面平行力系有( ) 个独立的平衡方程, 可用来求解未知量。
A．4 B．3
C．2 D．1
3．三个刚片用( )两两相连, 组成几何不变体系。
A．不在同一直线的三个单铰 B．不在同一直线的三个铰
C．三个单铰 D．三个铰
4．工程设计中, 规定了容许应力作为设计依据: 。其值为极限应力除以安全系数n, 其中为( ) 。
A．≥１ B．≤１ C．=１ D．＜１
5．图示构件为矩形截面, 截面对轴的惯性矩为( ) 。
A． B． C． D．

5．在梁的强度计算中, 必须满足( ) 强度条件。
A．正应力 B．剪应力
C．正应力和剪应力 D．无所谓
7．在力法典型方程的系数和自由项中, 数值范围可为正、 负实数或零的有( )。
A．主系数 B．主系数和副系数
C．主系数和自由项 D．副系数和自由项
8．图示单跨梁的转动刚度是( ) 。( )
A．2 B．4 C．8 D．16

9．利用正应力强度条件, 可进行 ( )三个方面的计算。
A．强度校核、 刚度校核、 稳定性校核
B．强度校核、 刚度校核、 选择截面尺寸
C．强度校核、 选择截面尺寸、 计算允许荷载
D．强度校核、 稳定性校核、 计算允许荷载
10．在图乘法中, 欲求某点的转角, 则应在该点虚设( ) 。
A．竖向单位力 B．水平向单位力
C．任意方向单位力 D．单位力偶
二、 判断题( 每小题2分, 共计30分。将判断结果填入括弧, 以√表示正确, 以×表示错误)
1．对于作用在刚体上的力, 力的三要素是大小、 方向和作用线。( )
2．梁按其支承情况可分为静定梁和超静定梁。( )
3．力偶的作用面是组成力偶的两个力所在的平面。( )
4．如果有n个物体组成的系统, 每个物体都受平面一般力系的作用, 则共能够建立3个独立的平衡方程。( )
5．未知量均可用平衡方程解出的平衡问题, 称为稳定问题; 仅用平衡方程不可能求解出所有未知量的平衡问题, 称为不稳定问题。( )
6．平面弯曲是指作用于梁上的所有荷载都在梁的纵向对称面内, 则弯曲变形时梁的轴线仍在此平面内。( )
7．应力是构件截面某点上内力的集度, 垂直于截面的应力称为剪应力。( )
8．在工程中为保证构件安全正常工作, 构件的工作应力不得超过材料的许用应力, 而许用应力是由材料的极限应力和安全因素决定的。( )
9．压杆丧失了稳定性, 称为失稳。( )
10．折减系数可由压杆的材料以及柔度查表得出。( )
11．在使用图乘法时, 两个相乘的图形中, 至少有一个为三角图形。( )
12．位移法的基本未知量为结构多余约束反力。( )
13．轴力是指沿着杆件轴线方向的内力。( )
14．桁架中内力为零的杆件称为零杆。( )
15．无多余约束的几何不变体系组成的结构为静定结构。( )
三、 计算题( 共40分)
1．计算下图所示桁架的支座反力及1、 2杆的轴力。( 10分)

2．画出下图所示梁的内力图( 10分) 。

3、 用力矩分配法计算图( a) 所示连续梁, 并画M图。固端弯矩表见图( b) 和图( c) 所示。( 20分)

参考答案

一、 单项选择题( 每小题3分, 共计30分)
1．D 2．C 3．A 4．A 5．D
6．C 7．D 8．D 9．C 10．D
二、 判断题( 每小题2分, 共计30分。将判断结果填入括弧, 以√表示正确, 以×表示错误)
1．√ 2．√ 3．√ 4．× 5．×
6．√ 7．× 8．√ 9．√ 10．√
11．× 12．× 13．√ 14．√ 15．√
三、 计算题( 共40分)
1．( 10分) (1)求支座反力
由得,
即
由得,
由得,
(2).求杆1、 2的轴力
由结点C的平衡条件, 得
由结点B的平衡条件, 得(压)
2．( 10分) (1)求支座反力
由, 得 即
由, 得
( 2) 画剪力图和弯矩图

3．( 20分) ( 1) 计算转动刚度和分配系数
, ,
, ,
( 2) 计算固端弯矩

( 3) 分配与传递
( 4) 画弯矩图( )

试卷代号: 2348 座位号
中央广播电视大学 - 第二学期”开放专科”期末考试

建筑力学 试题
7月
题 号
一
二
三
四
总分
分 数

得 分
评卷人

一、 单项选择题( 每小题3分, 共计30分)
1、 若刚体在二个力作用下处于平衡, 则此二个力必( D ) 。
A、 大小相等
B、 大小相等, 作用在同一直线
C、 方向相反, 作用在同一直线
D、 大小相等, 方向相反, 作用在同一直线
2、 由两个物体组成的物体系统, 共具有( D ) 独立的平衡方程。
A、 3 B、 4
C、 5 D、 6
3、 静定结构的几何组成特征是( B ) 。
A、 体系几何不变
B、 体系几何不变且无多余约束
C、 体系几何可变
D、 体系几何瞬变
4、 低碳钢的拉伸过程中, 胡克定律在( A ) 范围内成立。
A、 弹性阶段 B、 屈服阶段
C、 强化阶段 D、 颈缩阶段
5、 图示构件为T形截面, 其形心轴最有可能的是( C ) 。
A、 Z1
B、 Z2
C、 Z3
D、 Z4
6、 位移法的基本未知量是( C ) 。
A、 杆件的变形
B、 多余约束力
C、 结点位移
D、 支座位移
7、 图示单跨梁的传递系统CAB是( B ) 。
A、 0.5
B、 0
C、 -1
D、 2
8、 力法中, 主系数是8:1是由( B ) 图乘得出的。
A、 M1图和MP图
B、 M1图和M1图
C、 Mp图和Mp图
D、 都不是
9、 一个点在平面内的自由度有( A ) 个。
A、 2 B、 3
C、 4 D、 5
10、 力偶能够在它的作用平面内( C ) , 而不改变它对物体的作用。
A、 任意移动
B、 任意转动
C、 任意移动和转动
D、 既不能移动也不能转动
得 分
评卷人

二判断题( 每小题2分, 共计30分。将判断结果填入括弧, 以√表示正确, 以×表示错误。)
1、 约束是阻碍物体运动的限制物。( √ )
2、 力沿坐标轴方向上的分力是矢量, 力在坐标轴上的投影是代数量。( √ )
3、 力系简化所得的合力的投影和简化中心位置有关, 而合力偶矩和简化中心位置有关。( × )
4、 几何不变体系是指在荷载作用下, 不考虑材料的位移时, 结构的形状和位置都不可能变化的结构体系。( × )
5、 没有多余约束的几何不变体系组成的结构是超静定构造。( × )
6、 平行于梁横截面的内力是剪力, 作用面与梁横截面垂直的内力偶是变矩。( √ )
7、 轴向拉伸( 压缩) 的正应力大小和轴力的大小成正比, 规定拉力为正, 压为负。( √ )
8、 安全因素取值大于1的目的是为了使构件具有足够的安全储备。( √ )
9、 压杆上的压力大于临界荷载, 是压杆稳定平衡的前提。( × )
10、 梁横截面竖向线位移称为挠度, 横截面绕中性轴转过的角度称为转角。( √ )
11、 图乘法的正负号规定为: 面积w与纵坐标y0在杆的同一边时, 乘积w y0应取正号; 面积w与纵坐标y0在杆的不同边时, 乘积w y0应取负号。( √ )
12、 结点角位移的数目就等于结构超静定的次数。( × )
13、 物体系统是指由若干个物体经过约束按一定方式连接而成的系统。( √ )
14、 有面积相等的正方形和圆形, 比较两图形对形心轴惯性矩的大小, 可知前者比后者大。( √ )
15、 计算简图是指经过简化后能够用于对实际结构进行受力分析的图形。( √ )
得 分
评卷人

三、 计算题( 共计40分)
1、 计算下图所示桁架的支座反力及1、 2杆的轴力。( 10分)

解:

2、 画出下图所示梁的内力图。( 10分)

解:

3、 用力矩分配法计算下图( a) 所示连续梁, 并画M图, 固端弯矩表见图(b)和图( c) 所示。( 20分)

解:

试卷代号:2348
中央广播电视大学 — 第一学期”开放专科”期末考试
建筑力学 试题
1月
一、 单项选择题
1.平面一般力系能够分解为( )
A.一个平面汇交力系B.一个平面力偶系
C.一个平面汇交力系和一个平面力偶系D.无法分解
2.平面平行力系有( ) 个独立的平衡方程, 可用来求解未知量。
A.4 B.3
C.2 D.1
3.结点法计算静定平面桁架, 其所取脱离体上的未知轴力数一般不超过( ) 个。
A.1 B.2
C.3 D.4
4.工程设计中, 规定了容许应力作为设计依据。其值为极限应力除以安全系数n, 其中n为( ) 。
A.>1 B.
C.=1 D.<1
5.在工程实际中, 要保证杆件安全可靠地工作, 就必须使杆件内的最大应力满足条件

6.在梁的强度计算中, 必须满足( ) 强度条件。
A.正应力 B.剪应力
C.正应力和剪应力 D.无所谓
7.力法的基本未知量是( )
A.结点位移 B.约束反力
C.内力 D.多余约束力
8.图示单跨梁的转动刚度是( )

9.在图乘法中, 欲求某点的属相位移, 则应在该点虚设( )
A.竖向单位力 B.水平向单位力
C.任意方向单位力 D.单位力偶
10.在图乘法中, 欲求某点的转角, 则应在该点虚设( )
A.竖向单位力 B.水平向单位力
C.任意方向单位力 D.单位力偶
二、 判断题
1.杆件的特征是其长度远大于横截面上其它连个尺寸。( )
2.梁按其支承情况可分为静定梁和超静定梁。( )
3.在平面力系中, 所有力作用线互相平行的力系, 称为平面平行力系, 有2个平衡方程。( )
4.如果有n个物体组成的系统, 每个物体都受平面一般力系的作用, 则共能够建立3个独立的平衡方程。( )
5轴力是指沿着杆件轴线方向的内力。( )
6.平面弯曲是指作用于梁上的所有荷载都在梁的纵向对称面内, 则弯曲变形时梁的轴线仍在此平面内。( )
7.低碳钢的拉伸试验中有弹性、 屈服、 强化和颈缩破坏四个阶段。( )
8.在工程中为保证构件安全正常工作, 构件的工作应力不得超过材料的许用应力[],而许用应力[]是由材料的极限应力和安全因素决定的。( )
9.在材料相同的前提下, 压杆的柔度越小, 压杆就越容易失稳。( )
10.折减系数可由压杆的材料以及柔度查表得出, ( )
11.在超静定结构中, 去掉多余约束后所得到的静定结构称为力法的基本体系。( )
12.位移法的基本未知量为结构多余约束反力。( )
13.当梁横截面上的弯矩使研究对象产生向下凸的变形时( 即下部受拉, 上部受压) 取正值。( )
14.桁架中内力为零的杆件称为零杆。( )
15.力偶能够用一个完全等效的力来代替。( )
三、 计算题
1.计算图5所示桁架的支座反力及1、 2杆的轴力。

2.画出图所示梁的内力图

3.用力矩分配法计算图( a) 所示连续。并画M图。固端弯矩表见图( b) 和图( c) 所示。

试卷代号:2348
中央广播电视大学 — 第一学期”开放专科”期末考试
建筑力学 试题答案
1月
一、 单项选择题
1.C2.C3.B4.A.5.D6.C7.D8.D9.A10.D
二、 1.√2. √3. √4.X5. √6. √7. √8. √9.X10. √11. √12.X13. √14. √15.X
三、 计算题
