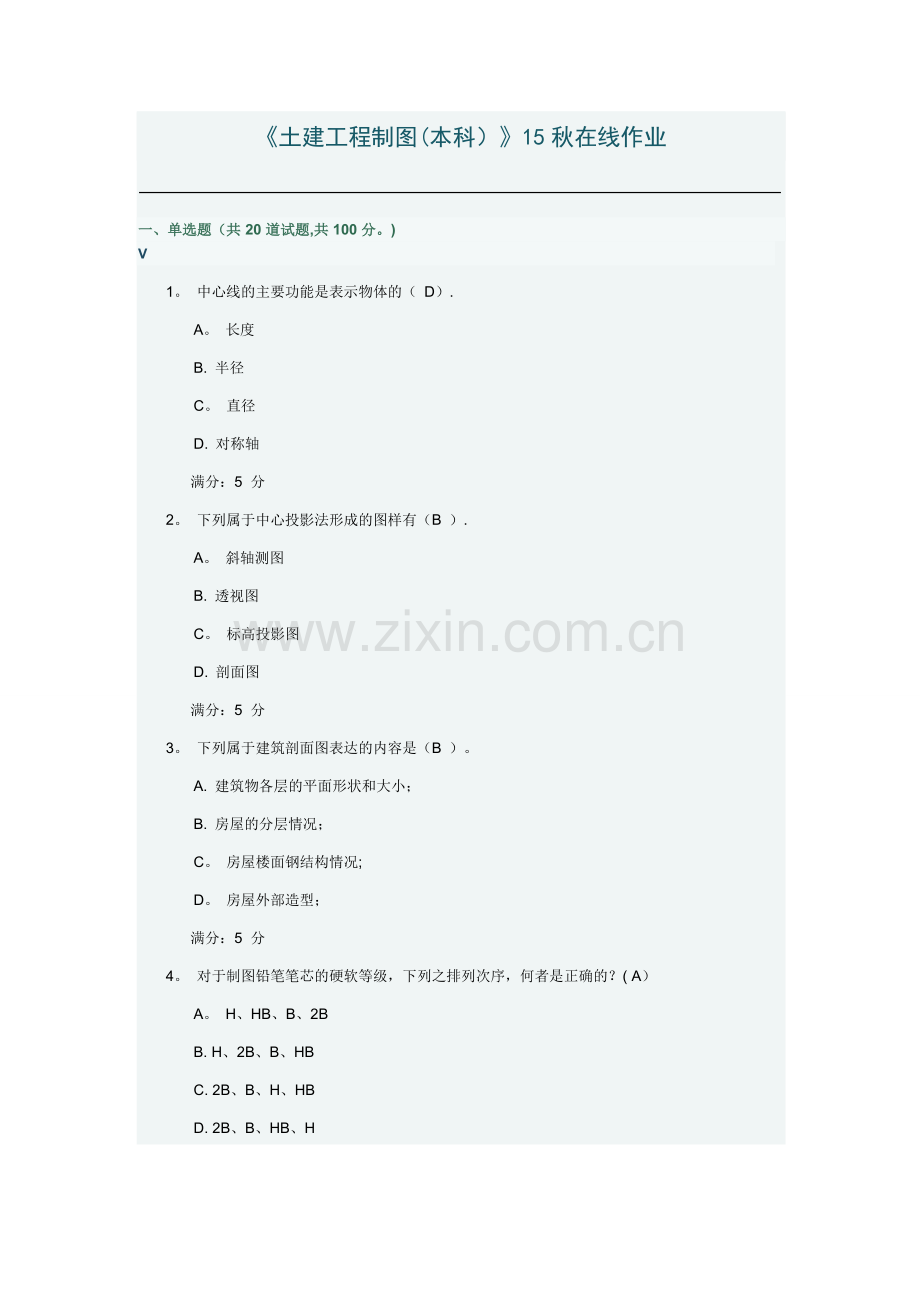

《土建工程制图(本科)》15秋在线作业.doc

《土建工程制图(本科）》15秋在线作业

一、单选题（共 20 道试题,共 100 分。)
V
1。  中心线的主要功能是表示物体的（ D）.
A。 长度
B. 半径
C。 直径
D. 对称轴
      满分：5  分
2。  下列属于中心投影法形成的图样有（B ）.
A。 斜轴测图
B. 透视图
C。 标高投影图
D. 剖面图
      满分：5  分
3。  下列属于建筑剖面图表达的内容是（B ）。
A. 建筑物各层的平面形状和大小；
B. 房屋的分层情况；
C。 房屋楼面钢结构情况;
D。 房屋外部造型；
      满分：5  分
4。  对于制图铅笔笔芯的硬软等级，下列之排列次序，何者是正确的？( A）
A。 H、HB、B、2B
B. H、2B、B、HB
C. 2B、B、H、HB
D. 2B、B、HB、H
      满分:5  分

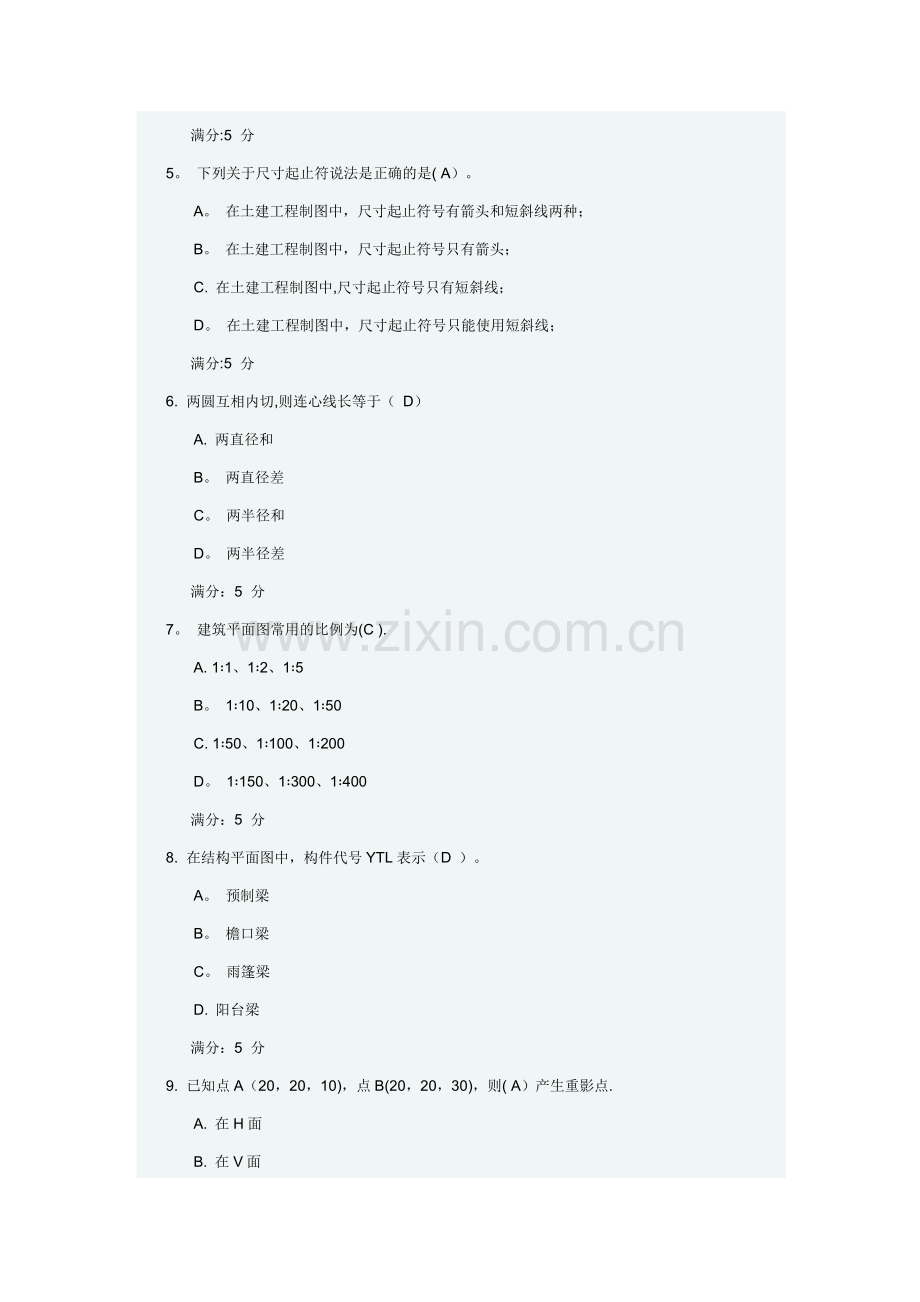

5。  下列关于尺寸起止符说法是正确的是( A）。
A。 在土建工程制图中，尺寸起止符号有箭头和短斜线两种；
B。 在土建工程制图中，尺寸起止符号只有箭头；
C. 在土建工程制图中,尺寸起止符号只有短斜线；
D。 在土建工程制图中，尺寸起止符号只能使用短斜线；
      满分:5  分
6.  两圆互相内切,则连心线长等于（ D）
A. 两直径和
B。 两直径差
C。 两半径和
D。 两半径差
      满分：5  分
7。  建筑平面图常用的比例为(C ).
A. 1∶1、1∶2、1∶5
B。 1∶10、1∶20、1∶50
C. 1∶50、1∶100、1∶200
D。 1∶150、1∶300、1∶400
      满分：5  分
8.  在结构平面图中，构件代号YTL表示（D ）。
A。 预制梁
B。 檐口梁
C。 雨篷梁
D. 阳台梁
      满分：5  分
9.  已知点A（20，20，10)，点B(20，20，30)，则( A）产生重影点.
A. 在H面
B. 在V面
C。 在W面
D。 不会
      满分：5  分
10。  利用三角板配合丁字尺,无法完成下列何种角度?（C ）。
A. 15
B。 75
C。 165
D. 205
      满分:5  分
11。  建筑施工图主要表示房屋的建筑设计内容，下列属于建筑施工图表示范围的是（B )。
A。 建筑供水管道布置图;
B. 房屋的总体布局;
C. 钢屋架结构图;
D。 房屋承重构件的布置；
      满分:5  分
12.  工程图中剖切位置符号以何种线条表示？（A ）
A. 粗实线
B. 中实线
C. 细实线
D. 都不对
      满分：5  分
13。  在工程制图中，标题栏的位置应置于图纸的（ B）。
A。 右上方
B。 右下方
C. 左上方
D. 左下方
      满分:5  分
14。  直线AB的H面投影反映实长，该直线为(A ）。
A. 水平线
B。 正平线
C。 侧平线
D。 侧垂线
      满分：5  分
15.  在结构平面图中，WB代表构件（B）。
A。 望板
B. 屋面板
C。 屋面梁
D. 屋面墙
      满分：5  分
16.  下列关于比例的叙述正确的有（B ）。
A。 比例为其实物与图中图形相应要素的线性尺寸之比。
B。 比例为图中图形与其实物相应要素的线性尺寸之比。
C。 工程制图规定：在同一视图中的铅垂和水平方向所用比例必须相同。
D。 工程制图规定：比例只能应标注在标题栏中
      满分：5  分
17.  图纸A0,A1，A2，A3，A4的纸张尺寸系统，是依据何种基本概念发展产生？( A）
A。 长方形
B。 长方形
C. 长方形
D。 黄金比例长方形
      满分：5  分
18。  建筑平面图中窗洞应用（ C)表示。
A。 加粗实线
B。 粗实线
C. 中实线
D。 细实线
      满分：5  分
19.  已知点A(20，20,10)，点B(20，25，30)，则(D ）产生重影点。
A。 在H面
B。 在V面
C。 在W面
D。 不会
      满分：5  分
20.  用一平面，以不同的角度切一直立圆锥所得的曲线，下列何者为不可能?（ B）
A。 正圆
B。 摆线
C. 椭圆
D。 双曲线
      满分：5  分
