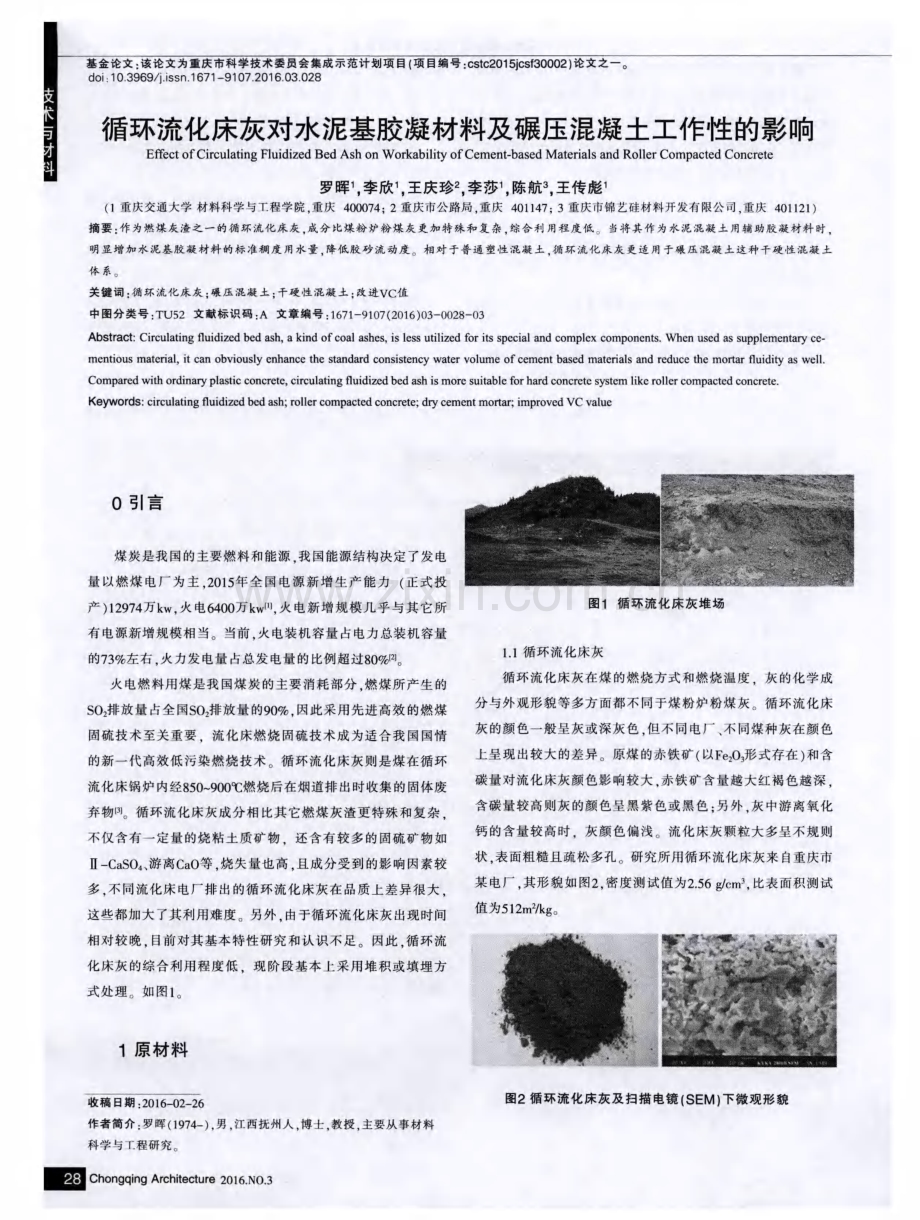

循环流化床灰对水泥基胶凝材料及碾压混凝土工作性的影响.pdf

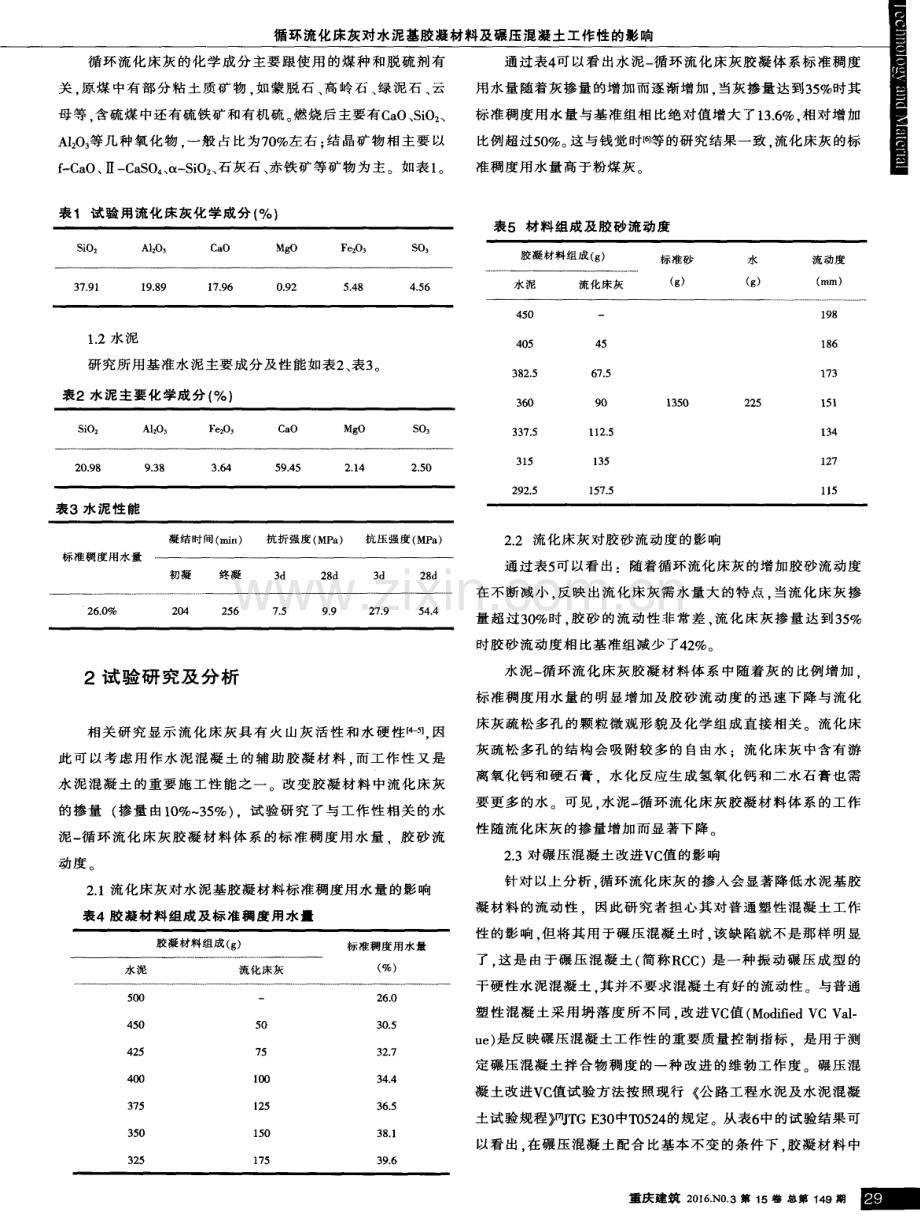

循环流化床灰对水泥基胶凝材料及碾压混凝土工作性的影响 循环流化床灰 的化学成分 主要跟使 用的煤种 和脱 硫剂有 通过表4 可以看 出水泥一 循环 流化床灰胶凝体系标准稠度 关 ， 原煤 中有部分粘 土质矿物 ， 如 蒙脱石 、 高 岭石 、 绿泥 石 、 云 用水量 随着灰掺量的增加而逐 渐增加 ， 当灰掺量达到3 5 时其 母等 ， 含硫煤 中还有硫铁矿和有机硫 。 燃烧 后主要有C a O、 S i O 2 、 标 准稠 度用水量与基准组相 比绝对值增大 了1 3 6 ， 相对增加 A l 2 0 ， 等几种 氧化 物 ， 一般 占比为7 0 左 右 ； 结 晶矿物相 主要 以 比例 t 5 0 。 这与钱觉时 等 的研究结果一致， 流化床灰 的标 f - C O、 I 1 一 C a S O 、 S i O ， 、 石灰石 、 赤 铁矿 等矿物 为主 如表 1 准稠度用水量高于粉煤灰 表1 试 验用流化 床灰化学成分 ( ) 1 2水泥 研究所用基准水 泥主要成分及性能如表2 、 表3 。 表2水泥主要化学成 分( ) 标准稠 度用水量 凝结时 间( ra i n ) 抗折强度( M P a ) 抗压强度 ( M P a ) 初 凝 终凝 3 d 2 8 d 3 d 2 8 d 2 6 O 2试 验研究及分析 相关研究显 示流化床 灰具有火 山灰 活性和水 硬性4 - 5 1 因 此可 以考虑用作 水泥混凝 土 的辅 助胶凝材 料 而 工作性 又是 水泥混凝 土的重要施工性 能之一 。改 变胶凝材料 中流化床灰 的掺量 ( 掺 量 由1 0 3 5 ) ，试验研 究了与工作 性相关 的水 泥一 循 环流化床灰 胶凝材料 体系 的标 准稠度 用水量 胶砂 流 动 度 2 1流化床灰对水泥基胶凝材料标准稠度用水量 的影 响 表4胶凝材料组成及标准稠度用水 量 胶凝 材料组成( g ) 标准稠度用水量 水泥 流化床灰 ( ) 表5 材料组成及胶砂流动度 2 2 流化床灰对胶砂流动度 的影响 通过表5 可以看 出：随着循环流化床灰 的增加胶砂流动度 在不断减小 反映出流化床灰需水量大 的特 点 当流 化床 灰掺 量超过3 0 时 胶砂 的流动性非 常差 ， 流化 床灰掺量 达到3 5 时胶砂 流动度相 比基准组减少了4 2 水泥一 循环流化床 灰胶凝材料体 系中随着 灰的比例增加 标准稠度用水量的 明显增加及胶 砂流动度 的迅速下 降与流化 床灰疏松多孑 L 的颗粒微观形 貌及 化学组成直接相关 流化床 灰疏松多孑 L 的结构会吸 附较 多的 自由水 ：流化床灰 中含有 游 离氧化钙和硬石膏 水化反 应生 成氢氧化钙和二水石膏也需 要 更多的水。可见 水 泥一 循环 流化床灰胶凝材料体 系的工作 性 随流化床灰 的掺量增加而显著下 降 2 3对碾压混凝土改进V C 值的影响 针对 以上分析 循环流化床灰的掺人会显著降低水泥基胶 凝 材料的流动性 因此研究 者担 心其对普通塑性混凝土 工作 性 的影 响 ， 但将其用 于碾 压混凝 土时 该缺陷就不是那样 明显 了 。 这是 由于碾压 混凝土 ( 简称R C C )是一种振 动碾压成 型的 干硬性水泥混凝土 ， 其并不要求混凝土有好 的流动性 。与普通 塑性混凝土采用坍落度所不同 改进V C 值( M0 d i fi e d V C V a 1 u e ) 是反 映碾压混凝土工作性的重要质量控制指标 是用 于测 定 碾压混凝 土拌 合物稠度 的一种改进 的维勃工作度 碾压混 凝 土改进V C 值试验方法按 照现行 公 路工程水泥及水泥混凝 土试验规程 J 1 r G E 3 0 中T 0 5 2 4 的规定。从表6 中的试 验结果可 以看 出 在碾压混凝土 配合 比基本不变的条件下 胶凝材料 中 重 庆 建 筑 2 。 16N 。 3 第 15 卷 总 第 14 9 期目 _
