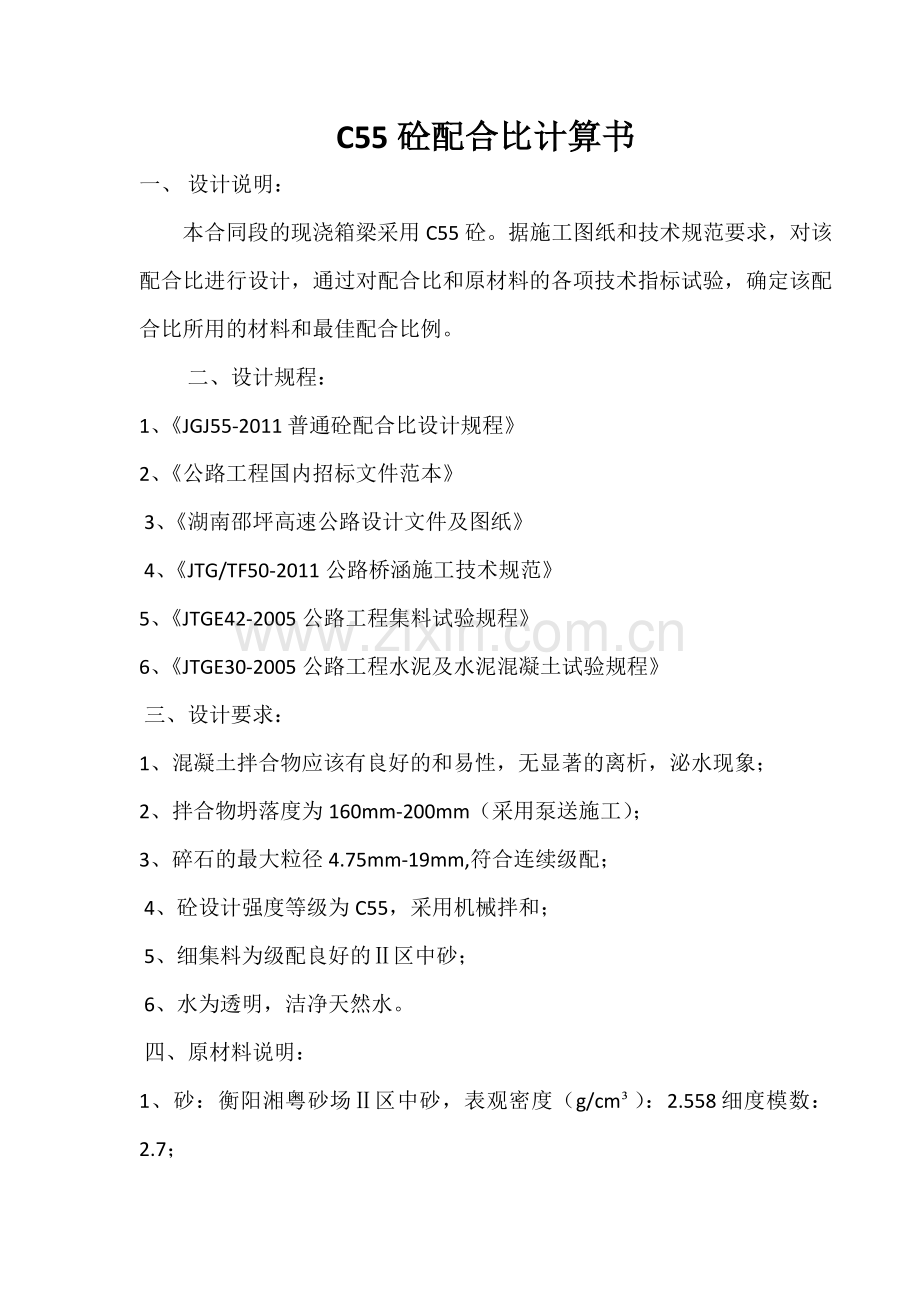

C55砼配合比计算书
一、 设计说明：
本合同段的现浇箱梁采用C55砼。据施工图纸和技术规范要求，对该配合比进行设计，通过对配合比和原材料的各项技术指标试验，确定该配合比所用的材料和最佳配合比例。
 二、设计规程：
1、《JGJ55-2011 普通砼配合比设计规程》
2、《公路工程国内招标文件范本》
 3、《湖南邵坪高速公路设计文件及图纸》
 4、《JTG/TF50-2011公路桥涵施工技术规范》
5、《JTGE42-2005公路工程集料试验规程》
6、《JTGE30-2005公路工程水泥及水泥混凝土试验规程》
 三、设计要求：
1、混凝土拌合物应该有良好的和易性，无显著的离析，泌水现象；
2、拌合物坍落度为160mm-200mm（采用泵送施工）；
3、碎石的最大粒径4.75mm-19mm,符合连续级配；
 4、砼设计强度等级为C55，采用机械拌和；
 5、细集料为级配良好的Ⅱ区中砂；
 6、水为透明，洁净天然水。
 四、原材料说明：
1、砂：衡阳湘粤砂场Ⅱ区中砂，表观密度（g/cm³）：2.558 细度模数：2.7；
 2、碎石：新邵县双友采石场生产的4.75～9.5mm、9.5-19mm二级级配混合料。（掺配比例4.75～9.5mm 为:35%：9.5～19mm为65%）   表观密度（g/cm³）：2.617，空隙率：39.5%
3、水泥：韶峰南方牌P.O52.5Mpa水泥；
 4、水：地下干净水；
5、外加剂：新中岩聚羧酸系高性能减水剂；
 五、坍落度：
C55配合比坍落度设计为：160mm-200mm。
 六、砼配合比计算：
  1、确定混凝土试配强度fcu,o：
     设计要求混凝土强度为55MPa，根据现场施工条件及施工水平，取标准差δ=6.0MPa，混凝土配制强度为 fcu,o=55+1.645*6=64.9 Mpa
式中:  fcu,o—--砼配制强度
         fcu,k—--砼立方体抗压强度标准值
         1.645—强度保证率为95%时的概率系数
 δ———强度标准差
2、计算水灰比：
w/c=aa*fce/(fcu,o+aa*ab*fce)
=0.53*52.5/(64.9+0.53*0.2*52.5)  =0.39
式中：аɑ----回归系数，采用碎石取0.53
аb----回归系数，采用碎石取0.20 fce—---52.5
加入高效减水剂，调整W/C=0.31 3、选定用水量：
根据坍落度数值及所用细集料为中砂,碎石最大粒径为19mm，选用混凝土用水量为200kg/m3。其中外加剂减水率为25%，则每方砼用水量可调为：Mw=150 (Kg/m3)
4、计算水泥用量：C= 150/0.31=484 Kg/m3
5、选定砂率：按设计条件已知粗集料用碎石，最大粒径为19mm,水灰比为0.31，查表，选定砂率为37%.
6、假定质量计算砂石用量：假设每立方砼质量为2450kg            Mc+Mw+Ms+Mg=2450            Ms/（Ms+Mg）=37%    则Ms=672kg/m3   Mg=1144kg/m3
7、初步配合比为：Mc：Mw：Ms：Mg=484：150：672：1144
=1：0.31：1.39：2.36    外加剂用量为：484×1.3%=6.29Kg
8、砼配合比的试配：
A、按初步配合比试拌48L砼，测得拌和物的坍落度为   200   mm，其和易性，粘聚性，保水性均符合要求。由此得出基准配合比A组为：
         Mc：Mw：Ms：Mg=484：150：672：1144
 =1：0.31：1.39：2.36    外加剂用量为：484×1.3%=6.29Kg
制取试件3组，测得拌和物实际容重： 2430 kg/m3（2450-2430）/2450=    0.8%＜2%不用修正。
   B、在基准配合比A组的基础上保持用水量不变，B组水灰比减少0.03，砂率为37%；则Mc：Mw：Ms：Mg=536：150：653：1111
                  =1：0.28：1.22：2.07 外加剂用量为：536×1.3%=6.97Kg
试拌48L砼、测得拌和物的坍落度为  160    mm，其和易性、粘聚性、保水性均符合要求，制作试件3组测出7天和28天强度。
C、在基准配合比A组的基础上保持用水量不变，C组水灰比增加0.03，砂率为37%；则Mc：Mw：Ms：Mg=441：150：688：1171
                  =1：0.34：1.56：2.66 外加剂用量为：441×1.3%=5.73Kg
试拌48L砼、测得拌和物的坍落度为   190  mm，其和易性、粘聚性、保水 性均符合要求，制作试件3组测出7天和28天强度

根据经济合理的原则，选定  A  组作为C55砼配合比，水灰比为    0.31
Mc：Mw：Ms：Mg=484：150：672：1144
                       =1：0.31：1.39：2.36
外加剂用量为：484×1.3%=6.29Kg
