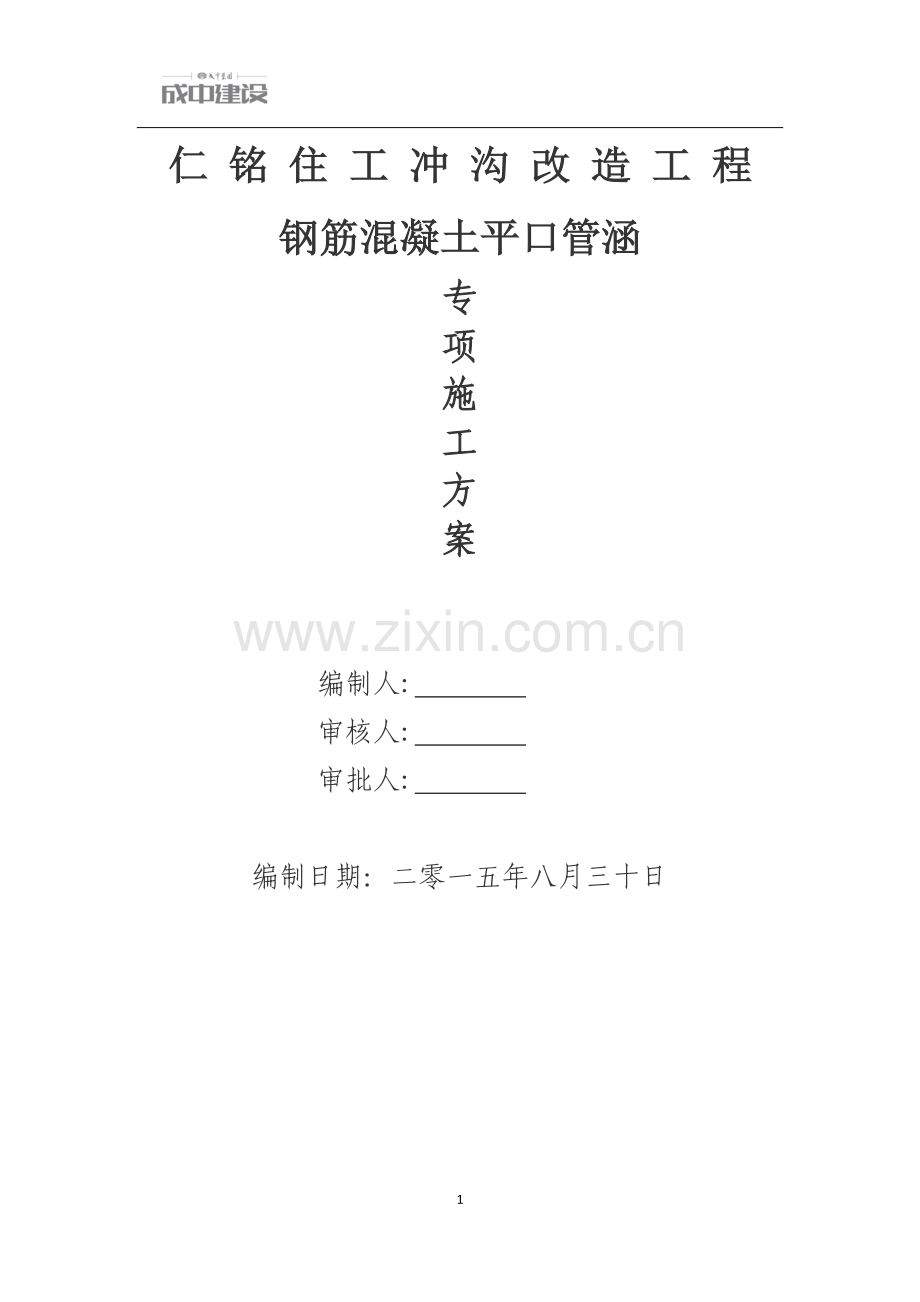

混凝土涵管平口管安装方案.doc_第2页
第2页 / 共11页

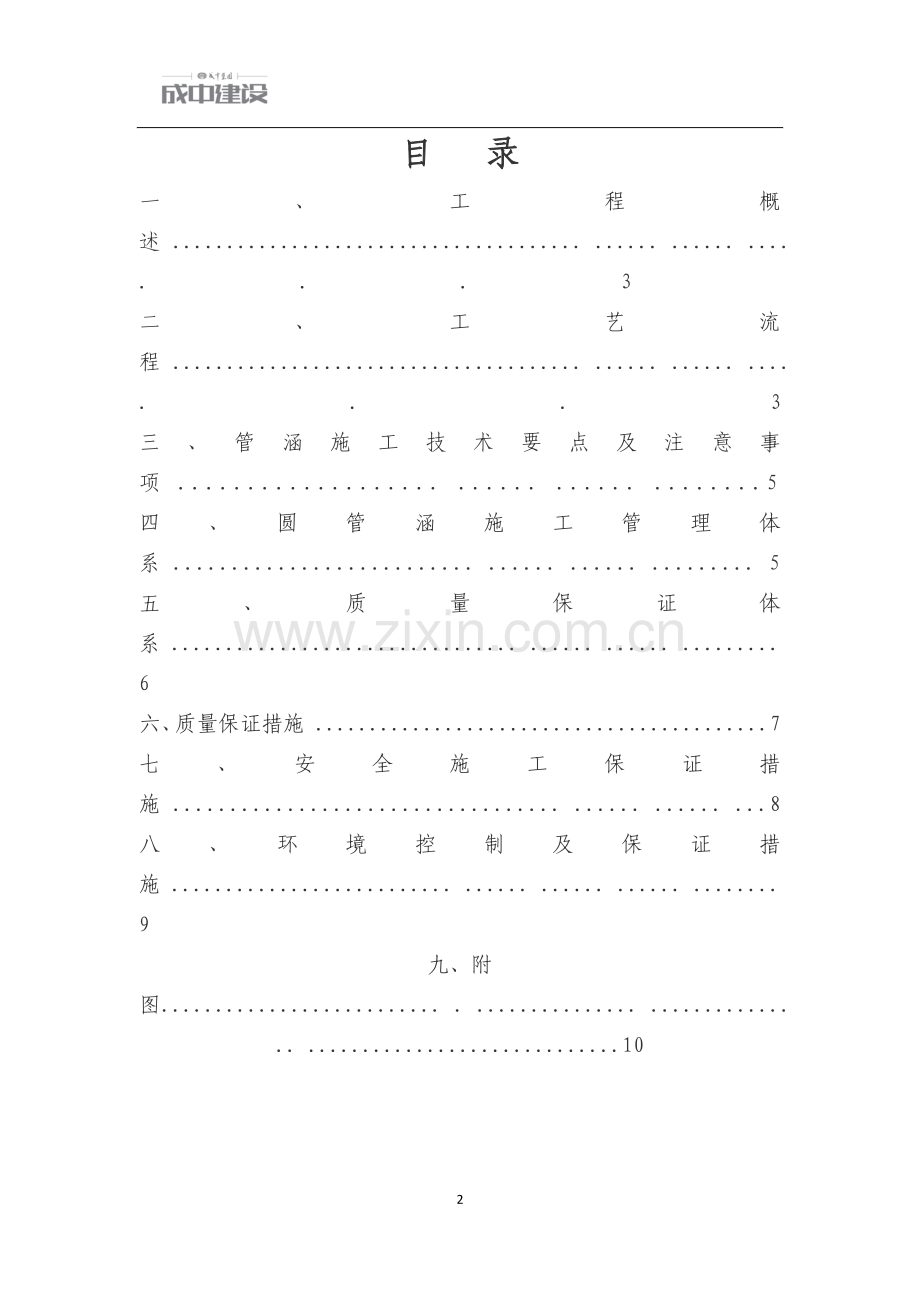

混凝土涵管平口管安装方案.doc_第3页
第3页 / 共11页
混凝土涵管平口管安装方案.doc_第4页
第4页 / 共11页
混凝土涵管平口管安装方案.doc_第5页
第5页 / 共11页
点击查看更多>>
资源描述

1、仁 铭 住 工 冲 沟 改 造 工 程钢筋混凝土平口管涵专项施工方案编制人: 审核人: 审批人: 编制日期:二零一五年八月三十日目 录一、工程概述 . . . .3 二、工艺流程 . . . .3三、管涵施工技术要点及注意事项 . . . .5 四、圆管涵施工管理体系 . . . . 5 五、质量保证体系 . . . .6六、质量保证措施 .7 七、安全施工保证措施 . . . .8八、环境控制及保证措施 . . . . .9 九、附图. . . . .10一、工程概述本工程位于宜宾向家坝工业集中区豆坝园区黄泥社和中心,将现状排洪沟改为暗涵和管涵,起点内昆铁路下涵洞东侧,最终排入金沙江设计长度

2、分别为237m、271m,按铁路部门的相关要求,铁路25m范围内采用明渠形式,其余黄泥社改造为箱涵形式,断面尺寸:B*H=3.5m*4m;中心社冲沟改造为d2000的管涵。采用 180管基混凝土管涵,部分钢筋混凝土管涵形式为 2.0m*2.0 m平口管,特编制专项施工方案。 二、工艺流程1、施工准备 1)施工前,首先进行场地准备,清除施工区域的杂物,局部整平,在路基外侧开挖临时排水边沟,为施工创造良好的施工条件、确保在较干净的环境中进行施工。 2)各类原材试验、钢筋焊接自检、见证试验合格,管材厂家经考察可以满足施工要求,厂家资质、混凝土配合比、施工机械、模板等准备到位。 3)地上、地下管线位置

3、明确。 2、测量放线根据仁铭住工提供的基准点及红线坐标,首先放出沟槽开挖控制线,用极坐标法准确放样出涵洞轴线及底高程。然后对涵洞位置、交叉角度、涵底高程进行现场核对,经甲方监理复核无误后,开始沟槽开挖。3、基槽开挖 1) 首先根据设计施工图纸计算出管涵的轴线坐标, 加密导线点, 复核无误后报监理工程师批准后,利用现场闭合合格的导线点,采用极坐标法进行放样。 2)对位于现况冲沟中的管涵,基坑开挖前先进行杂填土清理挖运,挖至设计标高时,请设计、业主、地勘单位进行验槽,如挖到基础底标高时还是软填土层,则采取软基换填的方式进行处理3) 基坑开挖采用机械加人工的方法进行,即机械开挖到设计垫层底标高上 2

4、0cm,然后采用人工开挖的方式,开挖至设计标高。4、砂砾石换填基坑开挖完成,应先进行地基承载力试验(钎探试验) ,对承载力不满足设计要求的地基,及时与设计沟通、业主沟通,采取砂砾石换填处理,具体换填深度由相关单位确认。检查基底高程、坡度、 平整度。换填层施工时应分层碾压密实,分层厚度不大于250mm。 5、混泥土浇筑管座混凝土管座采用 C15 混凝土浇筑,浇筑厚度为 40cm,宽度详见施工图纸,管基浇筑前对准设计中线位置在砂石垫层上制作安装模板,预拌混凝土罐车运至现场后采用汽车泵送入模, 用插入式振捣器振捣密实。管座表面混凝土应浇筑平整,且坡度要与设计相符。混凝土初凝前凿毛养生,达到设计强度的

5、 75%后,安放管节。 浇筑管座时留取三组试块,每组三块。 6、管涵安装管节安装时要复核管节的轴线及管头管尾的高程,位置准确无误后进行临时底部木楔支撑,所有管节安装完成后,涵管应顺直,相邻节段间无错台。管接头缝隙按 1cm 预留。 7、平口管接口处理措施混凝土平口管接口处用1:3水泥砂浆填缝,然后用20#10*10钢丝网铺设于两根管的接缝处,钢丝网宽度为220mm,钢丝网搭接长度不小于100mm,抹带与管基交接处钢丝网锚入管基深150mm,抹带采用1:2.5水泥砂浆,宽度为250mm,厚度为35mm。在处理接口前应先将抹带宽度范围内管外壁凿毛、刷净、湿润,然后在进行挂网抹带。查阅相关规范后选用

6、混凝土排水管道基础及接口(06MS201-1)29页大样图。(附后)8、回填 1) 涵洞完成后, 当涵洞混凝土强度达到设计强度的 75%时,进行对称分层回填。采用冲击夯夯实或小型振动压路机压实。 2)从碎石垫层底中心向外 1.5D,再向上按 1:1 放坡至管涵顶 以上 50cm 区域内用透水性材料回填。 3)管顶 50cm 以上按路基要求进行回填。 4)回填时,应分层回填压实,管顶 50cm 以下压实度不小于 93% 5)回填宜选用透水性较好的砂砾土,不得选用膨胀土、淤泥质土、耕植土作为填料。三、管涵施工技术要点及注意事项1、管材进场后,对管道原材料的检验 对管材的外观进行检查, 发现有裂缝、

7、管口破损或管口有明显修补,不得用于本工程。2、管涵施工首先必须满足安全文明施工专项方案 内的要求 。 3、涵洞施工前应与沿线乡(镇)、村或铁路部门取得联系,进行涵洞位置、交叉角度、涵底高程等问题的现场核对工作,有疑问或与现场不符时应及时与设计取得联系解决,待最终确认涵洞位置,交叉角度及涵底高程后方可施工。 4、涵洞位置及角度原则上与现状沟渠保持一致,施工中可适当 调整涵洞位置,如根据实际情况有调整时,可会同驻地监理工程师现场办理。 四、圆管涵施工管理体系圆管涵施工班组下设技术质量组、安全组、施工组、材料组和后勤组,以便控制圆管涵的施工。施工负责人、技术质量组、安全组、施工组、材料组、后勤组、钢

8、筋班、木工班、混凝土班、测量队、电工班各人员的主要职能 1、施工负责人: 对首件圆管涵施工全面负责, 其主要职能是: 负责施工队全面工作,协调班组之间与作业队之间的工作,督促各班组高标准完成职能工作,并负责与各相关部门的联系。 2、 技术管理组:主要负责工程施工技术工作,质量控制、自检、验收、技术复核、质量评定、技术资料的收集工作,以及对测量小组和现场试验实行具体工作指导。 3、 安全组:主要负责本项目的施工安全管理,具体实行施工现场安全动态管理,消防保卫,环境保护等工作。 4、 材料组:主要负责材料询价、采购、计量、接收、保管等工作。5、 施工组:主要负责生产指挥调度、文明施工等工作。 五、

9、质量保证体系 1、质量目标及质量计划 质量目标:达到合同技术规范的标准, 合格率 100%,合同工程竣工验收达到宜宾市优质工程标准。为达到此目的和实现上述计划拟采取以下措施。 2、建立质量管理体系和质量责任制 1)建立以总工为首的质量管理体系。 2)质量责任制:项目经理、总工程师对整个工程负责,项目副经理协助经理、总工对各工程段的施工质量管理。各工段长、技术员 对所管辖的工段负责。实行层层负责,确保工程优质、安全、按工 期完成。 3) 设置专职质量管理机构和制度; 由项目内部质检工程师专门负责工程的质量管理工作,监督质量制度的实施,贯彻工序自检抽检程序,项目质质量工程师对总工程师负责,具有越级

10、上报的职权。3、正确处理进度与质量的关系 进度与质量是对立统一的,没有质量就没有进度。实施工程项 目管理过程中,必须正确处理质量与进度的关系。 生产指标 (任务) 、 进度完成后,必须检验质量是否合格。在本合同施工中,一定按照 “进度必须服从质量”的原则。坚持好中求快,好中求省,严格按 标准、规范和设计要求,组织、指导施工,绝不能因抢工期而忽视 质量。六、质量保证措施1、根据本工程的质量目标,制定切实可行的质量目标实施计划, 在今后的施工过程中严格按照此计划进行实施。 1) 建立完善的质量保证体系:项目由项目经理,总工程师,质 检工程师主抓质量,项目下设工程部负责工程质量工作,各工区设质量检查

11、员把握工区质量关。各工程段、工班、组、操作工人 各自负责本职工作的工程质量,组成从上到下完整的质量保证体 系。经常性的组织进行质量教育,提高全员质量意识,制定有自 检、互检、工序交接检查的办法和质量否决权办法。 2) 实行质量岗位责任制:从项目经理、副经理、总工程师、质检工程师和技术管理人员,各工区负责人、质检人员、技术员和 下属的班组长、操作工人,均实行全员质量岗位责任制,工程质量的好坏分别与各人的工资奖金挂钩,发生质量问题或质量事故,根据三不放过的原则(不查清楚原因不放过,不处理好 不放过,不受到教育不放过)进行处理,并进行奖罚。 3) 准备齐全图纸、合同文件、各种有关的规范。标准,操作规

12、 程、工艺方法等技术性文件,组织技术人员、管理人员、操作工 人进行学习、培训,达到熟练掌握运用,各自尽快投入适应本工 程的施工生产,确保工程质量。 4) 做好恢复定线和测量放样工作;配备适量的先进的测量仪器,确保构造物和线路的平面位置和空间位置符合图纸和规范标准。 5) 与监理搞好配合协作:凡是交监理工程师检查的项目,首先 进行自检。自检合格后,填写原始记录,再交监理工程师检查。 2、内部检验方法和手段 施工单位内部自己检查方法和手段包括自检、专检、交接检三 种方式。现将三种方式介绍如下:自检:在生产班(组)内进行。每个分项工程完成后,班(组) 长从班(组)内抽出 1-2 人水平较高的,对照技

13、术交底所提的要求进行自检,自检出毛病及时修正。自以为合格后方可报告质量检查员检查。专检:由质检专职人员,按施工规范和质量验收评定标准,对完成工序进行检查验收。合格后方可进行下步工序。交接检:在上、下工序间进行,当上道工序通过质量检验合格 后,由下道工序代班人再次检验,签认后方可进行下道工序的施工。若发现上道工序尚存在问题。 及时向专职质检员报告以便及时纠正。七、安全施工保证措施1、在作业前,项目部技术负责人对所有作业人员,进行施工技术交底,项目部安全员对所有作业人员进行安全交底。所有交底 资料应及时归档。 2、施工人员必须佩戴安全帽施工;作业人员进行岗培训并考核,考核合格后方可上岗,特殊工种作

14、业人员必须持证上岗,并佩 戴好安全防护用品。 3、夜间施工要有足够照明,以保证现场亮度。 4、吊装管节时,吊装设备要有专人指挥。 5、作业过程中专职安全员,随时巡视检查,确保安全生产。 6、临时用电设置专业电工,确保用电安全。八、环境控制及保证措施本合同段附近农田很多,管涵施工中必须做好环境保护工作, 对环境污染进行控制,保持这一区域的生态平衡,把施工对周围环 境的影响降低到最低限度,为此,我们采取如下措施: 建立环境保护体系,结合文明施工现场管理工作和安全、质量管理 工作,将环境保护纳入日常管理工作中。对职工开展文明施工、保 护环境的教育,增强全体员工的环保意识,使职工在施工过程中自 觉遵守

15、制定的各项环保条例。 减少、消除污染源对于环境来讲,是保护环境最直接、最有效的措施,是环境保护的根本。施工中的污染源,主要是施工机械、设备、车辆、施工人员和因施工而遭到生态破坏的地理物貌,相应采取的措施是: 1)对施工人员进行环保教育,增强环保意识,提高施工人员的素质,使施工人员能自觉的遵守环保条例,减少人为污染,必要时采取一些经济手段来检查、监督、评奖。 2)尽量减少生活垃圾,不可避免的生活垃圾要集中存放,经常消毒,及时运走。搞好环境卫生,减少生活污水。生活污水,油污质 废水,严禁直接排放,必须经过污水处理,水质达标后,才能排到水道中。 3)严禁非施工建设性的植被破坏,严禁乱砍乱伐,爱护田地作物。 4)使用运转正常、噪声小的新型机械设备。进场的机械设备,进 场的机械设备必须进行检修,做好机械的保养和防冻保温工作。11
