监理实施细则江西某高速公路监理手册之四.doc

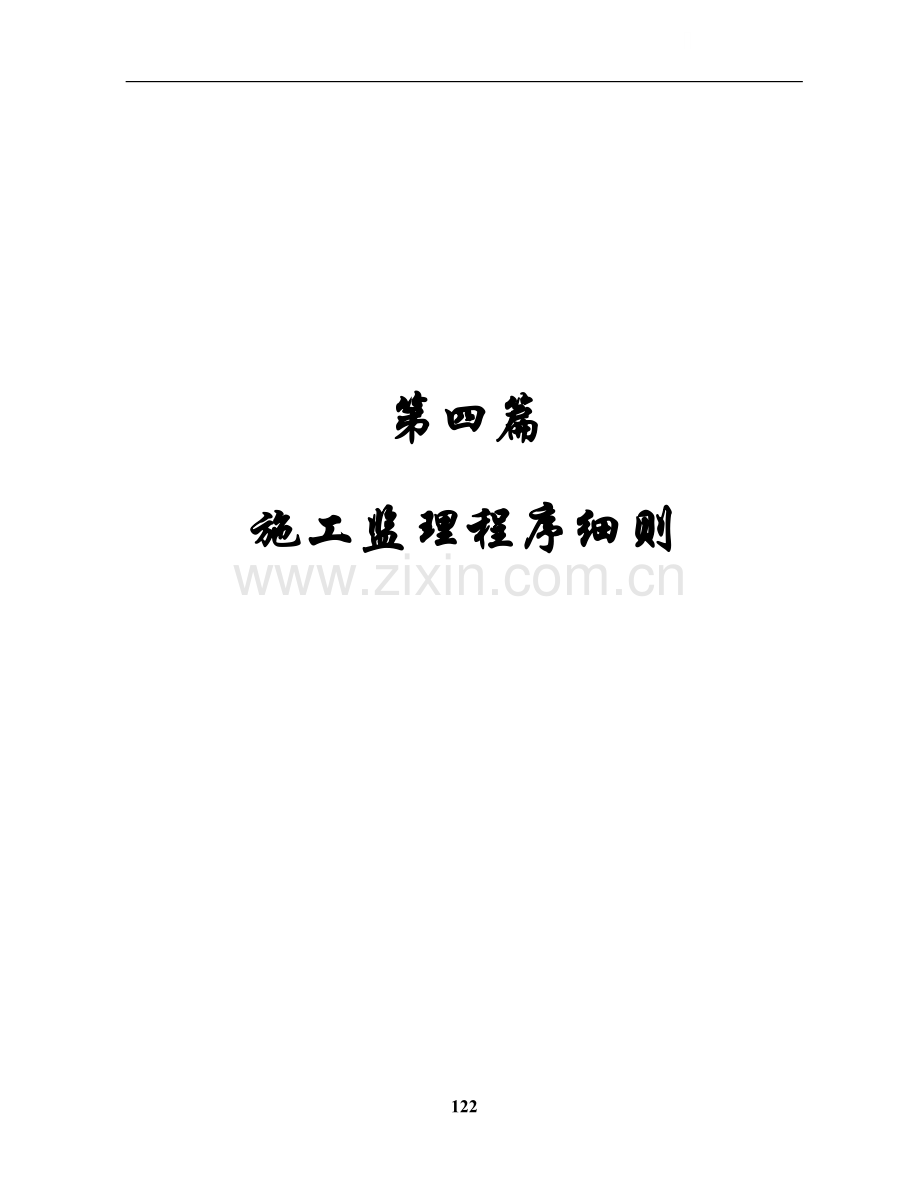

第四篇施工监理程序细则目 录1. 工程竣（交）工验收的规定及程序1.1一般规定1.2合同段（项目工程）竣（交）工验收条件1.3工程竣（交）工验收程序2. 分部（分项）工程划分一般原则3. 工程编号编制方法3.1路基工程3.2路面工程3.3桥梁工程3.4互通立交工程3.5隧道工程3.6环保工程3.7交通安全设施4. 工程施工监理实施细则4.1 路基土石方工程4.2路面工程4.3涵洞、通道工程4.4桥梁工程4.5排水、防护工程4.6隧道工程5. 环保、交通安全设施6. 监理试验、检测频率规定7. 程序框图汇编 1. 工程竣（交）工验收的规定及程序1.1一般规定1、本项目每合同标段作为一个项目工程，中桥、大桥、特大桥、隧道、互通立交作为单位工程。2、本项目竣（交）工验收执行交通部2004年第3号令公路工程竣（交）工验收办法和交通部交公路发【2004】446号文及公路工程质量检验评定标准（JTGF80）。3、合同段（项目工程）、单位工程及路面底基层、基层、面层的交工验收由项目办组织进行；分项（分部）工程交工验收由高驻办组织进行项目办派员参加。1.2合同段（项目工程）竣（交）工验收条件1、 合同约定的各项内容已完成；2、 施工单位按交通部制定的公路工程质量检验评定标准及相关规定的要求对工程质量自检合格；3、 监理工程师对工程质量的评定合格；4、 质量监督机构按交通部规定的公路工程质量鉴定办法对工程质量进行检测，并出具检测意见；5、 竣工文件已按交通部规定的内容编制完成；6、 施工单位、监理单位已完成本合同段的工作总结；1.3工程竣（交）工验收程序1、施工单位进行自检和质量评定；2、监理单位根据独立抽检资料和监理认可的施工资料对工程质量进行评定；3、质量监督机构对工程质量进行鉴定性检测；4、项目办（项目法人）组织竣（交）工验收。2. 分部（分项）工程划分一般原则1、分部（分项）工程应严格按照公路工程质量检验评定标准的规定进行划分；2、路基土石方工程一般13公里作为一个分部工程，具体段落划分时应考虑填挖一致、大型结构物等具体情况；3、防护、排水工程应与路基土石方工程相对应；4、小桥、涵洞、通道工程应与路基土石方工程相对应；5、桥梁搭板、搭板枕梁划入桥梁上部构造现浇混凝土分部中。6、要注意分部工程的细分部工程的划分和逻辑关系，注意分项工程的细分项工程的划分和逻辑关系。3. 工程编号编制方法125分项工程分项工程分项工程分项工程分项工程分项工程分项工程分部工程分项工程分部工程单位工程标 段分部工程3.1路基工程分项工程土石方TD1.n段序号分项工程排水工程PD1.n段序号单位工程分项工程小桥 XQ1.n座序号分项工程符合小桥标准人行通道RT1.n座序号路基工程LJ标段分项工程人行天桥 RQ1.n座序号分项工程渡槽 DC1.n座序号分项工程涵洞、通道 HT1.n段序号分项工程砌筑防护工程QH1.n段序号分项工程大型挡土墙DH1.n处序号TF 土方路基1.n段序号SF 石方路基1.n段序号YJ软土地基1.n处序号TG土工合成材料处治层1.n处序号土石方TD1.n涵洞、通道 HT1.n每个涵洞、通道编号1分项编号2分项编号3分项编号4分项编号3.2路面工程底基层1.n段序号基层1.n段序号MD1.n（段序号）LMAS1面层1.n处序号3.3桥梁工程分项工程下部构造及基础X1.n墩台序号分项工程上部构造预制和安装SY1.n 跨序号桥梁第一字拼音首拼音分项工程上部构造现场浇筑SXJ1.n 跨序号 Q桥标段分项工程总体、桥面系和附属工程ZT特大桥、大、中桥分项工程防护工程HF 分项工程引道YD 桩基ZJ1.n序列号下部构造及基础预制Y1.n上部构造预制 和安装安装A1.n预应力钢筋YG1.n梁板编号跨序号跨序号桥梁总体 Z1.n总体、桥面系和附属工程钢筋加工及安装 G1.n桥面防水层施工 H1.n桥面铺装 P1.n跨序号钢筋PG1.n上部构造现场浇筑预应力YG1.n跨序号悬臂现浇XX1.n引道工程LJ(路基)LM(路面)DQ(挡墙)XQ(小桥)HD(涵洞)FL(护栏)FP(护坡)防护工程FA(护岸)DL(导流工程)SL(石笼防护)QS(砌石工程)3.4互通立交工程标段 FT互通立交LJ路基、路面工程同路基、路面工程分项ZT 总体JX 基础及下部构造SYA (SXJ)上部构造预制、安装和浇筑ZA 支座安装ZD支座垫石Q桥梁 工程MP桥面铺装FL 护栏RD 人行道互通立交第一字拼音首拼音ZT 总体分项段落号1.nJ 明洞浇筑H 明洞防水层T 明洞回填3.5隧道工程MD 明洞分项工程DK 洞口 1.n分段序列号DW 洞身开挖隧道工程第一字拼音首拼音DC 洞身衬砌1.n分段序号分项工程标段 SD隧道工程HC 防水层ZS 止水带HP 防排水 1.nPS 排水沟JC 基层MC 面层LM 隧道路面ZS 装饰1.n段落号分项工程FZ 辅助施工措施1.n处序号PT 喷射砼支护MG 锚杆支护YG 仰拱FQ 砼衬砌洞身衬砌GC 钢支撑CG 衬砌钢筋GW 钢筋网支护W1-2 洞口开挖F1-2 洞口边仰坡防护MY1-2 洞门和翼墙浇（砌）筑JH1-2 截水沟PH1-2 洞口排水沟洞口1为进；2为出CM 超前锚杆辅助施工措施CG 超前钢管3.6环保工程标段FB SP 声屏障 1.n处序号3.7交通安全设施1.n段序号BZ 标志JS 交通安全设施标段BL 波形护栏BX 标线1.n段序号TL 砼护栏LL 缆索护栏FL 护栏、轮廓标1.n段序号1.n段序号FX 防眩1.n段序号GF 隔离栅、防落网TB 突起路标1.n段序号1364. 工程施工监理实施细则4.1 路基土石方工程4.1.1一般规定路基1-3公里作为一个分部工程(具体验收长度另行规定)，每1-3公里作为一分项工程并为一工程编号，由承包人和高驻办应分别建立分项工程技术档案。以每一层为一工序，由现场监理对压实度、宽度等进行抽查和监督；在同一压实度区内每5层应填写检验申请批复单监表10；不同区内应办理检验申请批复单和中间交工证书监表11。本节表格填写内容对于不可能发生的项目可以空缺。4.1.2路堤填筑4.1.2.1导线点、水准点检查验收（略）4.1.2.2路基试验段施工道路监理工程师必须全过程监理，并要求承包人严格按道路施工技术规范进行施工，在施工过程中应详细记录各种已定填料的压实工序操作情况、采用压实设备的型号、松铺厚度、碾压遍数、填料含水量及压实度检测结果，以确定松铺厚度和表层控制压实度（作为施工压实度控制的依据），高级驻地工程师签认试验段申请报告并审批成果报告，报试验检测中心备案。表格：S102、S103、S104、S106、S107、S109、S111、S112、S117、S429、S429附、S431； ZJ201、ZJ205、ZJ207、ZJ108、ZJ110、ZJ111、ZJ112、ZJ113、ZJ227、ZJ228；SJ001、SJ002、SJ007。4.1.2.3测量放样测量监理工程师对施工放样进行检查，并签认施工放样报验单。表格：ZJ108；SJ001。4.1.2.4审批开工报告高级驻地负责组织监理人员对承包人的现场人员和机具设备进场情况进行核实，审查承包人的施工组织计划，检查承包人的质量自保体系、取土坑与弃土区范围、土料的试验情况等，收集好所有应收集的资料并给予签证后，批准分部、分项工程开工报告。表格：S102、S103、S104、S106、S107、S109、S111、S112、S S117、429、S429附、S431； ZJ201、ZJ205、ZJ207、ZJ208、ZJ110、ZJ111、ZJ112、ZJ113、ZJ108；SJ001、SJ002、SJ004、SJ005。4.1.2.5现场清除道路监理工程师负责组织检查清除宽度、长度、深度及原地面压实度，并检查清淤、砍伐挖除灌木及其它合同中有报价的项目，及时核实工程量。对于低填或填挖结合部位，因地质不良需加深换土处理等情况按本项目技术规范处理。道路监理工程师签认检验申请批复单。表格：S102、S111、S112； ZJ201、ZJ202、ZJ203、ZJ204、ZJ205、ZJ205、ZJ207；SJ007。4.1.2.6分层填筑填筑应根据规范规定的或试验路段完成后监理批准的松铺厚度进行分层填筑，每层填筑结束后，旁站监理根据规定的检测频度进行压实度抽检；对每一层土（砂）的含水量、宽度（保证每侧超宽填筑填土不小于30cm，填砂不小于50cm）、松铺厚度、压实遍数，旁站监理应全面检查控制。每5层要进行一次中、边线及高程检测并办理检验申请批复单；各压实分区或分项工程完工后应办理检验申请批复单；道路监理工程师签批检验申请批复单。由高驻办组织中间交工验收和评定并对计量证书进行签证。表格：S102、S104、S103、S106、S107、S109、S111、S112、S429、S429附、S431；ZJ205、ZJ206、ZJ207、ZJ208、ZJ110、ZJ111、ZJ113、ZJ114、ZJ227、ZJ228； SJ001、SJ007、SJ014；ZP01。4.1.3挖方路基道路监理工程师负责组织检查路基开挖宽度、深度及截水沟、排水沟的开挖与排水状况，确保边坡稳定。当土质与设计不符时，应及时采取措施进行处理；对需要变更的按变更程序办理。土石方路段应按规范的要求进行处理。表格：S102、S111、S112；ZJ108、ZJ110、ZJ111、ZJ113、ZJ114、ZJ208、ZJ211；ZP01、ZP02；SJ001、SJ007、SJ014。4.1.4填石路堤道路监理工程师负责组织监理人员进行全过程监督，确定碾压机具吨位、遍数、厚度等，确保石方路堤的施工按照公路路基施工技术规范（JTJ03395）的要求得到实施。道路监理工程师签认每层检验申请批复单。表格：S102、S103、S104、S112；ZJ108、ZJ110、ZJ111、ZJ113、ZJ114、ZJ211、ZJ212；ZP02。SJ001、SJ007、SJ014。4.1.5粉喷桩道路监理工程师负责组织监理人员进行全过程监督，确定钻孔孔位、加固料的种类和规格，施工按照粉体喷射桩施工技术规范的要求实施。道路监理工程师签认检验申请批复单。由高驻办组织中间交工验收。表格：S119、S238、S313、S402；ZJ108、ZJ114、ZJ217、ZJ218、ZJ219、ZJ220；SJ001、SJ004、SJ005、SJ007、SJ014。4.1.6桥、涵、结构物台背回填每座桥梁台背的回填、涵洞通道及挡土墙回填作为一个隐蔽工程的重要工序，必须办理工序报验手续，以加强该项工程的质量控制。4.1.6.1开工准备回填工作必须在桥涵砌体的砂浆或混凝土强度达到设计强度的75%，并在隐蔽工程验收合格后才能进行。道路监理工程师负责组织监理人员检查场地、机械设备、材料、施工组织计划、质量保证体系及措施；确定回填范围，对标准试验按100%的频率进行复检，签认开工申请报告中的资料。对于填料，除业主另有指定外，严格按施工图设计实施，填料的最大粒径不应超过50mm，塑性指数应小于12；填料的CBR值应大于8；不得采用开挖的泥质页岩、砂岩石渣和粉质粘土等强度低、水稳性差的填料进行台背回填。必须配备满足压实工艺要求的压实机具。表格：S102、S103、S104、S106、S107、S109、S112、S201（202）、S431。4.1.6.2审批台背回填开工桥梁工程师应组织监理人员核实施工组织情况，提出注意事项。涵洞、通道的临土面应按“技术规范”的要求涂刷沥青。对桥涵、通道及挡土墙的回填则必须逐道（处）编制回填施工方案，经桥梁工程师签字同意后附入相应构造物的分项开工计划申请及审批单。表格：SJ004、SJ005。 4.1.6.3分层填筑填筑前，桥梁工程师应组织监理人员对基底进行检查（应确保基底无非适用性材料，无积水）；在施工过程中应严格控制分层松铺厚度及压实度（应大于95%）。承包人应在桥涵的临土面上逐层标注松铺厚度，分层松铺厚度不能大于15cm。应使用经监理工程师确认合格的填料进行分层填筑。现场监理应进行检查。回填范围：根据规范规定，台背填土顺路线方向长度：桥梁顶部为距翼墙尾端不小于台高加2m，底部距基础内缘不小于2m；拱桥台背填土长度不应小于台高的3-4倍；涵洞填土长度每侧不应小于2倍孔径长度。宽度为全路幅，包括锥坡。填筑高度：桥台和明涵台背至路床顶面，暗涵应回填至涵顶100cm以上或至路床标高。涵顶面填土压实厚度必须大于100cm，方可让重型机械和汽车通行。与路基接头处，应以不小于1：1的坡度用台阶进行衔接。填土顺序：台背填土的顺序应符合设计要求。管涵应在两侧对称、平衡地进行；盖板通道（涵）应在盖板浇筑完成以后并达到设计强度的75%时才能两侧对称回填；拱桥台背填土宜在主拱圈安装或砌筑以前完成；梁式桥的U型桥台背填土，应在梁体安装完成以后，在两侧平衡地进行；柱式或肋式桥台台背填土，应在柱侧对称、平衡地进行，在盖梁、台帽浇筑之前一定要回填至台帽底面，台帽底模直接在回填层用砂浆硬化。回填时桥涵的临土面都应刷沥青防水层，减少填料与墙体间的夯实阻力，提高压实度。桥涵背后填土应与锥坡填土同时进行，并按设计宽度一次填足。碾压：现场监理同意后方可开始碾压，当采用大型压实机械时，应与桥涵砌体保持一定的距离，以免破坏成形的砌体。压路机达不到的地方，应使用小型机动夯具压实。如对结构物有损坏，承包人应自费进行修复，直到监理工程师验收合格为止。4.1.6.4分层检测桥涵（通道）回填压实度从桥涵构造物基础底面或填方基底至路床顶面要求达到95%。检查频率每50m2检验1点，不足50m2时至少检验1点，高驻办抽查。分层填筑过程中，现场监理检查填料质量、回填范围、松铺厚度，试验监理检查填料含水量和压实度。表格：S102、S112。4.1.6.5验收、中间交工回填完成后，高级驻地负责组织监理人员验收，并签批中间交工证书；涵洞、通道及挡土墙回填必须填报检验申请批复单。表格：SJ007、SJ014，ZP03。4.2路面工程4.2.0一般规定路面按1-3km划分为分部工程，每结构层1-3km划分为一个分项工程建立工程编号，承包人和高驻办应分别建立分项工程技术档案。4.2.1级配碎石底基层、垫层4.2.1.1开工前准备路面监理工程师负责组织监理人员检查机械设备、进场材料、施工组织计划、质量保证体系、路床的准备和缺陷处理情况等，特别是试验段铺筑的准备和混合料组成设计工作必须作全面具体的检查，并将有关情况汇总成书面材料。标准试验由高驻办平行试验并提出书面审查意见。表格：S102、S103、S104、S201（202）、S206(207)、S210、S211、S221（222）、S223、S401； 4.2.1.2试验段铺筑路面监理工程师必须全过程监理，并要求承包人严格按施工规范要求进行施工，在施工过程中应详细记录各施工工序操作情况、采用压实设备的型号、松铺厚度、碾压遍数、填料含水量及压实度检测结果，以确定松铺厚度，高级驻地签认试验段申请报告并审查成果报告并备案。表格：S102、S103、S104、S201（202）、S206(207)、S210、S211、S112、S221（222）、S223、S401；ZJ108、ZJ110、ZJ111、ZJ112、ZJ113、ZJ114、ZJ227、ZJ228；SJ001、SJ007、SJ014。4.2.1.3分部、分项工程开工报告审批高级驻地根据承包人上报的有关资料，经现场核实后签发分部、分项工程开工申请单。表格：SJ002、SJ004、SJ005。4.2.1.4测量放样测量监理工程师对施工放样进行检查，并签发施工放样报验单。表格：ZJ108；SJ001。4.2.1.5配料、拌和、运输路面监理工程师负责组织监理人员检查配料方式、精度、拌和时间和均匀性、检测含水量、检查运输过程中采取的覆盖措施。表格：S102、S201（202）、S401。4.2.1.6摊铺路面监理工程师组织监理人员检查路床的准备和缺陷处理情况，要求承包人将有离析现象的粒料采用人工拌和，均匀摊铺。检查初步整形情况，特别是横坡和表面平整度，严格控制作业段的作业时间和作业段间的衔接。表格：ZJ201、ZJ227。4.2.1.7碾压、整型旁站监理全过程控制碾压方式、遍数、检测压实度，按规定的横坡度和平整度及时整型，检查养生工作。路面监理工程师签认检验申请批复单。表格：S102、S104、S112、S223；ZJ227、ZJ701、ZJ702。4.2.1.8验收高驻办组织中间交工验收，高级驻地签批中间交工证书，整理汇总所有资料，进行质量评定；将评定结果备案。表格：ZJ110、ZJ111、ZJ112、ZJ113、ZJ114、ZJ213、ZJ228、ZJ702；SJ007、SJ014；ZP04。4.2.2水泥稳定碎石基层4.2.2.1开工前准备路面监理工程师负责组织监理人员检查机械设备、进场材料、施工组织计划、质量保证体系、基底的准备和缺陷处理情况，特别是试验段铺筑的准备和混合料的生产配合比工作必须作全面具体的检查。标准试验由高驻办平行试验并提出审查意见报。表格：S102、S103、S104、S201（202）、S206(207)、S210、S211、S215、S221（222）、S223、S226、S402、S403、S422、S238；ZJ112、ZJ113。4.2.2.2试验段铺筑路面、试验监理工程师必须全过程监理，并严格按施工规范要求进行施工，在施工过程中应详细记录各施工工序操作情况、采用压实设备的型号、松铺厚度、碾压遍数、填料含水量及压实度检测结果，以确定松铺厚度。高级驻地签认试验段申请报告并审查成果报告。表格：S102、S103、S104、S112、S201（202）、S206(207)、S210、S215、S211、S221（222）、S223、S226、S238、S402、S403、S422、；ZJ108、ZJ110、ZJ111、ZJ112、ZJ113、ZJ114、ZJ227、ZJ228、ZJ701、ZJ702；SJ001、SJ002。4.2.2.3分部、分项工程开工报告审批高级驻地审批。表格：SJ002；S004、S005、S119。4.2.2.4测量放样测量监理工程师对施工放样进行检查，并签发施工放样报验单。表格：ZJ108；SJ001。4.2.2.5配料、拌和、运输路面监理工程师和试验监理工程师检查配料方式、生产配合比、精度、拌和时间和均匀性、检测含水量和水泥剂量、制作试件、检查运输过程中采取的覆盖措施。表格：S102、S201（202）、S221（222）、S401、S403。4.2.2.6摊铺路面监理工程师检查下承层的准备和缺陷处理情况，要求承包人严格控制松铺厚度并将有离析现象的粒料采用人工拌和，均匀摊铺。检查初步整形情况，特别是横坡和表面平整度，严格控制作业时间和作业段间的衔接。表格：ZJ201、ZJ227。4.2.2.7碾压、整型路面工程师组织监理人员全过程控制碾压方式、遍数、检测压实度，按规定的横坡度和平整度及时整型，检查养生工作。路面监理工程师签认检验申请批复单。表格：S102、S112、S402、S403；ZJ701、ZJ702。4.2.2.8验收高驻办负责组织监理人员进行中间交工验收，高级驻地签批中间交工证书，整理汇总所有资料，进行质量评定。表格：S404；ZJ110、ZJ111、ZJ112、ZJ113、ZJ114、ZJ213、ZJ228；ZP05；SJ007、SJ114。4.2.3沥青混凝土面层4.2.3.1开工准备高级驻地组织监理人员检查沥青拌和楼、摊铺机、压实机械、运输车辆是否满足要求，质量保证体系、施工组织计划、各种材料的准备情况；试验监理工程师全过程监督施工配合比设计工作，并将标准试验、材料试验成果提前一个月上报并批复。表格：S201（202）、S204、S206(207)、S213、S214、S215、S210、S211、S221（222）、S223、S226、S230、S243、S244、S245、S246、S405、S407、S410、S413、S416、S424、S425、S426、S427、S428、S429、S430、S431。4.2.3.2试验段铺筑在正式开工前，应铺筑300米长的试验路段，验证混合料配合比，确定松铺系数，确定碾压遍数及合理的作业段长度。试验段开工报告由高级驻地审批，铺筑完成后，由承包人编写沥青混凝土面层试验段施工总结报告。高级驻地审查试验段成果报告并批准。表格：S102、S201（202）、S204、S206(207)、S210、S211、S213、S214、S215、S221（222）、S223、S226、S230、S243、S244、S245、S246、S405、S407、S410、S413、S416、S419、S421、S424、S425、S426、S427、S428、S429、S430、S431；ZJ108、ZJ110、ZJ111、ZJ112、ZJ113、ZJ114、ZJ227、ZJ228、ZJ703、ZJ703附；SJ001、SJ002、SJ007、SJ014。4.2.3.3审批分部、分项开工申请报告高级驻地审批。表格：SJ002、SJ004、SJ005。4.2.3.4测量放样测量工程师检查施工放样，签认施工放样报验单。表格：ZJ108；SJ001。4.2.3.5拌和、运输路面工程师组织监理人员检查配料精度、拌和时间、温度、运输过程中的保护措施，并按规定要求取样。表格：S413、S416。4.2.3.6摊铺、压实路面监理工程师组织监理人员检查摊铺、碾压方式和时间，将开始和终止碾压时的温度控制在规范规定的范围内，随时检查宽度、厚度、平整度、路拱度，发现问题及时采取措施进行处理。表格：S102；ZJ227、ZJ703、ZJ703附。4.2.3.7验收、评定高级驻地组织对成型沥青混凝土面层进行检验、计量。高驻办负责组织监理人员进行中间交工验收；高级驻地签批中间交工证书，整理汇总所有资料，进行质量评定。表格：S306；ZJ110、ZJ111、ZJ112、ZJ113、ZJ114、ZJ228；SJ007、S014；ZP06；。4.2.4水泥混凝土面层4.2.4.1开工前准备高级驻地组织监理人员检查混凝土拌和、摊铺设备、质量保证体系、施工组织计划、各种材料的准备情况。试验监理工程师全过程监督施工配合比设计工作，并将标准试验、材料试验成果以书面形式提前一个月上报并批复。表格：S102、S201（202）、S207、S210、S211、S215、S216、S221（222）、S223、S226、S234、S235、S236、S237、S238、S243、S244、S245、S246、S301、S302、S304、S306、S312、S401。4.2.4.2试验段铺筑路面、试验监理工程师必须全过程监理，并严格按规范要求进行施工，在施工过程中应详细记录各施工工序操作情况。高级驻地签认试验段申请报告；铺筑完成后，由承包人编写混凝土面层试验段施工总结报告报高级驻地审批。表格：S102、S201（202）、S207、S221（222）、S210、S211、S215、S216、S226、S234、S235、S236、S237、S243、S244、S245、S246、S223、S301、S302、S304、S306、S312、S401、S421、S433；ZJ108、ZJ110、ZJ704、ZJ705、ZJ706、ZJ111、ZJ112、ZJ114、ZJ113、ZJ228；SJ001、SJ002。4.2.4.3审批分部、分项开工报告高驻办审批。表格：SJ002、SJ004、SJ005。4.2.4.4测量放样测量工程师检查施工放样，签认施工放样报验单。表格：ZJ108；SJ001。4.2.4.5立模、布筋旁站监理检查验收基底的处理情况，模板的支立，以及拉杆、传力杆制作与安装，其它钢筋的加工与布设等。路面监理工程师验收。表格：ZJ704、ZJ705。4.2.4.6拌和、运输路面监理工程师负责组织监理人员检查配料精度、拌和时间及运输过程中的保护措施，并负责现场取样制作抗折试块。表格：S302、S304。4.2.4.7摊铺、振实路面监理工程师负责组织监理人员检查成型方式、成型时间，随时检查模板有无变形、松动、漏浆现象，并检查每工作班施工缝、胀缝处的胀缝板、堵头板及传力杆设置质量，发现异常情况及时采取措施处理。4.2.4.8收光、压槽路面监理工程师负责组织监理人员在收光后及时检查平整度，不合要求应及时处理，控制压槽时间及深度，采用噪音小、防共振的槽距。4.2.4.9养护路面监理工程师负责组织监理人员检查采取的养生措施和实际养生情况。4.2.4.10切缝路面监理工程师负责组织监理人员检查刀片的规格、板块划分的合理性、切缝的顺直度、深度和冲洗情况，严格控制切缝的时间。4.2.4.11拆模路面监理工程师负责组织监理人员检查板侧的成型质量。4.2.4.12灌缝路面监理工程师负责组织监理人员检查填缝材料的质量、灌缝的方式和灌注深度、缝面的平整度。4.2.4.13验收、计量高驻办地组织监理人员对拟交工路段进行逐段验收；高级驻地签批中间交工证书，并汇总资料进行质量评定。表格：ZJ110、ZJ111、ZJ112、ZJ113、ZJ114、ZJ228；S306、S433；ZP07；SJ007、SJ014。4.3涵洞、通道工程4.3.0一般规定涵洞和通道工程以1-3km作为一个分部工程，以每道一道涵洞或通道作为一个分项工程建立编号,在施工中承包人和驻地办、高驻办必须建立相应的分项工程技术档案。圆管涵、箱涵、盖板涵、倒虹吸、拱涵的分项工程开工报告由驻地审批；施工的每道工序检验申请批复单由驻地或其授权的监理工程师批复；分项工程完工后，高级驻地负责组织监理人员检查、验收，并进行质量评定。为保证本工程质量的美观，混凝土的模板只能采用钢模。为减少模板的拼缝，对于外露的混凝土，均应采用每块模板面积不小于1.0m2的新钢模。4.3.1圆管涵4.3.1.1开工前准备道路监理工程师负责组织监理人员检查承包人的施工机具、材料准备、质保体系、施工组织计划及钢筋、水泥、砂、石及混凝土配比试验情况等，各种标号的混凝土配合比必须经高驻办平行试验确认。表格：S102、S201、S202、S203、S209、S210、S211、S215、S221、S222、S226、S234、S235、S236、S238、S243、S244、（S245）、（S246）、S301、S302、S304、S305、S312、S313。4.3.1.2审批开工报告分部、分项开工报告由高级驻地审批。表格：SJ002、SJ004、SJ005。4.3.1.3管节预制承包人的管节预制必须采用离心法施工和蒸气养护。成品管节必须经桥梁监理工程师组织监理人员检验认可。表格：S102、S201、S202、S203、S206、S209、S210、S211、S215、S221、S222、S226、S234、S235、S236、S238、S301、S302、S304、S305、S312、S313、S243、S244、（S245）、（S246）；ZJ615、ZJ705、ZJ706； 4.3.1.4施工放样测量工程师负责组织监理人员检查施工放样，对涵位、交角与流水面标高产生变化的应办理变更。表格： ZJ108； SJ001。4.3.1.5基坑开挖道路监理工程师负责组织监理人员检查地基承载力、平面位置、几何尺寸。若基底承载力不能满足要求，由承包人拟定处理方案，按变更程序办理。表格：S119；ZJ108、ZJ301。4.3.1.6垫层和混凝土底板施工道路监理工程师负责组织监理人员检查几何尺寸、垫层密实度、混凝土施工配合比及振捣情况，并制作混凝土抗压试块。表格：S102、S302、S312；ZJ114、ZJ617、ZJ704、ZJ706。4.3.1.7管节安装道路监理工程师负责组织监理人员检查管节长度，相邻管节的底面错口偏差，接缝宽度、轴线偏位、流水面高程及沉降缝预留，箍圈设置、沥青涂涮等。表格：S313； ZJ113、ZJ114、ZJ605。4.3.1.8洞口施工道路监理工程师负责组织监理人员对洞口施工的各工序进行认真控制，确保进出水口平顺、无阻水现象；帽石、一字墙或八字墙平直，无翘曲现象。4.3.1.9检查、验收每道管涵施工完毕后由驻地办组织检查验收并签批中间交工证书，整理质检资料，进行质量评定，对该分项工程作出评价。表格：SJ007、SJ014；ZP08。4.3.2倒虹吸4.3.2.1开工前准备道路监理工程师负责组织监理人员检查承包人的施工机具、材料准备、质保体系、施工组织计划及钢筋、水泥、砂、石及混凝土配比试验情况等，各种标号的混凝土配合比必须经高驻办平行试验确认。表格：同4.3.1.14.3.2.2管节预制同4.3.1.34.3.2.3施工放样同4.3.1.44.3.2.4审批开工报告同4.3.1.24.3.2.5基坑开挖同4.3.1.54.3.2.6垫层和混凝土底板施工道路监理工程师负责组织监理人员检查底板几何尺寸、平整度、混凝土施工配合比、控制底板施工高程，并制作抗压试块。同4.3.1.64.3.2.7管节安装同4.3.1.74.3.2.8钢筋安装道路监理工程师负责组织监理人员对各种编号钢筋的型号、数量及每根钢筋长度、保护层厚度等进行全面检查。表格：ZJ705。4.3.2.9立模道路监理工程师负责组织监理人员对立模工作进行检查验收。表格：ZJ704。4.3.2.10浇筑混凝土道路监理工程师负责组织监理人员检查混凝土施工配合比、坍落度、振捣情况，并注意观察模板及支架的变形情况，制作抗压试块。表格：S302、S312；ZJ706。4.3.2.11拆模并检查验收道路监理工程师负责组织监理人员根据混凝土龄期确定合理的拆模时间及拆除支撑的顺序，对拆模后的混凝土结构进行检查，对于局部缺陷及时作出处理决定，对整个单元工程验收时要特别注意连接处的处理情况。表格：ZJ114。4.3.2.12检查验收同4.3.1.94.3.3盖板涵、通道、拱涵4.3.3.1开工前准备同4.3.1.14.3.3.2盖板预制同4.3.1.34.3.3.3施工放样同4.3.1.44.3.3.4审批开工报告同4.3.1.24.3.3.5基坑开挖同4.3.1.54.3.3.6浇筑混凝土基础道路监理工程师负责组织监理人员对基础混凝土浇筑各工序过程进行认真监理，确保混凝土浇筑质量。表格：S102、S302、S312；ZJ108、ZJ114、ZJ617、ZJ704、ZJ705、ZJ706；SJ001。4.3.3.7墙身立模道路监理工程师负责组织监理人员审查模板施工方案，特别是支架设计；检查模板的稳定度、刚度、平整度、平面位置、几何尺寸，每块模板制作精度和安装质量、脱模剂要重点控制，确保混凝土外观质量。表格：ZJ108、ZJ114、ZJ704；SJ00
