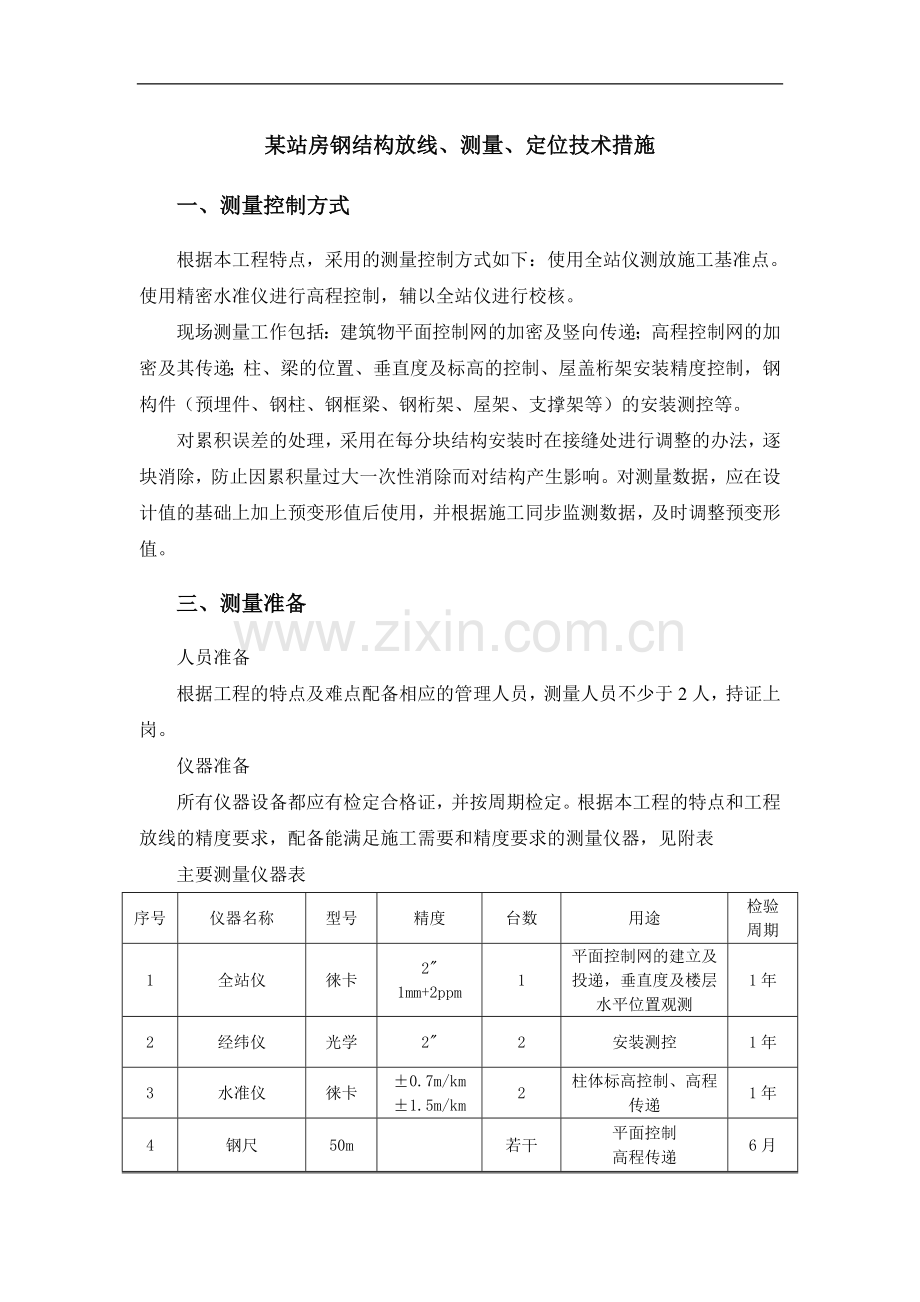

某站房钢结构放线、测量、定位技术措施
一、测量控制方式
根据本工程特点，采用的测量控制方式如下：使用全站仪测放施工基准点。使用精密水准仪进行高程控制，辅以全站仪进行校核。
现场测量工作包括：建筑物平面控制网的加密及竖向传递；高程控制网的加密及其传递；柱、梁的位置、垂直度及标高的控制、屋盖桁架安装精度控制，钢构件（预埋件、钢柱、钢框梁、钢桁架、屋架、支撑架等）的安装测控等。
对累积误差的处理，采用在每分块结构安装时在接缝处进行调整的办法，逐块消除，防止因累积量过大一次性消除而对结构产生影响。对测量数据，应在设计值的基础上加上预变形值后使用，并根据施工同步监测数据，及时调整预变形值。
三、测量准备
人员准备
根据工程的特点及难点配备相应的管理人员，测量人员不少于2人，持证上岗。
仪器准备
所有仪器设备都应有检定合格证，并按周期检定。根据本工程的特点和工程放线的精度要求，配备能满足施工需要和精度要求的测量仪器，见附表
主要测量仪器表
序号
仪器名称
型号
精度
台数
用途
检验
周期
1
全站仪
徕卡
2"
1mm+2ppm
1
平面控制网的建立及投递，垂直度及楼层水平位置观测
1年
2
经纬仪
光学
2"
2
安装测控
1年
3
水准仪
徕卡
±0.7m/km
±1.5m/km
2
柱体标高控制、高程传递
1年
4
钢尺
50m

若干
平面控制
高程传递
6月
备注
其它测量仪器
钢尺、墨斗、钢针、线绳、标板、温度计、水平尺、计算器、照明灯、对讲机等
经审核设计施工图纸。
与土建测量队进行测量基准点的复核和交接。
四、控制网布设传递
1、平面控制网
首级控制网土建施工队伍布设，，设计精度为三等导线。加密控制网按照一级导线加密。钢结构一级导线测控网以土建施工队伍提供的测控网为依据进行布设。
2、高程控制网
本工程施工高程控制网按二等水准网的精度进行设置。
3、控制网的加密
虽然控制网已布设完毕，但并不能保证每一控制点均可直接用于施工，可用的控制点也不能满足所有区域施工测量的需要，因此在现有控制网基础上进行适当加密，使之能直接用于施工测量。
1）、平面控制网加密
在结构周边，布设若干个加密点组成控制网。点位位置可灵活布置，但要保证与外侧控制网通视，以便于联测。控制网加密点土建施工队伍正式提供首级控制网点测量结果后立即开始布设，确保在钢结构结构正式吊装前具备施工测量条件。
2）、加密控制点标石
加密控制网点标石直接在硬化地面采用水泥钉进行标识，四周采用钢管进行保护，并做好警示标识。标识点坐标及高程定期进行复测，土建测量队及监理也应进行相应核验，以确保加密控制点数据的准确性。如下图所示：

加密控制网标石无法直接在硬化地面采用水泥钉进行标识的，采用现浇砼预埋十字钢钉的方式，四周采用钢管进行保护，并做好警示标识。标识点坐标及高程定期进行复测，业主测量队及监理也应进行相应核验，以确保加密控制点数据的准确性。如下图所示：

五、钢结构施工测量
构件安装之前，先将构件设计坐标换算到施工坐标系中，将构件上各控制基准点、线用色笔醒目标出。测量人员随时检查构件的几何尺寸与设计值是否相符。
1、柱的安装测量
施工前准备工作
首先采用水准仪对先前施工的每一个预埋钢板进行复测，并对四个角进行标高复测。以实测的水平标高为依据通过调节螺母进行调整，使四点达到统一的设计高程。
预埋钢板位置允许偏差
预埋钢板位置允许偏差
项目
允许偏差（mm）
顶面标高
0
-3.0
水平度
L/1000
位置
10.0

钢柱的复测及标识
在吊装段交付安装之前，工厂报监理验收，并提供验收控制尺寸及测量方法。监理单位验收合格后，现场对厂内提供的数据进行复核，重点对与安装息息相关的内容进行检测，误差在规范允许范围内时，构件予以接受。
具体按照要求对构件进行复测长度及截面，对于符合要求的构件进行标识
根部柱安装过程测量控制
柱进行吊装施工分两步骤。第一步，中心定位；第二步，吊装柱主体，调整柱至设计位置。
柱平面控制线测放
首先根据场内已建立的控制网，采用全站仪以极坐标放样的方式放出柱的十字交叉（轴线方向）的四个角点准确位置，用墨线弹出做出明显标记，各条线的线端必须超出构件物边10cm左右，以便吊装时能检查柱安装位置，如下图。其次，在柱的下端与基础控制线相对应位置画出明显标记。

柱安装允许偏差
序号
检查项目
误差允许值
1
柱中心线位置
±5mm
2
柱标高
-8~+5mm
3
柱垂直度
H/1000，且不大于5mm
4
柱脚底板平整度
5 mm
标高测量控制点：钢柱以桁架下弦接口处中线上一点为标高控制点。
在地面或合适的位置安置水准仪，并从柱顶部上悬挂钢卷尺至贴近地面的地方，钢卷尺的零点在下边，并在尺子下边配以拉力范围内的重锤，使钢尺呈铅直状态。
在已知高程点（应该是本区内的临时水准点）上立尺，利用水准仪进行读数，设其读数为Z1，钢尺上读数为Z2，顶部读数为Z3，则可根据已知的高程值和Z1、Z2、Z3的值可计算出柱顶部的高程值。由此来指导标高校正过程。
柱垂直度测量：先（经纬仪1和经纬仪2双向）瞄准柱脚定位轴线上的控制点，再扬起望远镜，观测柱子下部已标注的中线，调整柱使经纬仪的竖丝始终与柱子中心线重合，再向上扬起望远镜，观测柱子上部已标注的中线，调整柱使柱子中心线始终与经纬仪的竖丝重合，最后用同样的方法进行复核，如复核没有问题，则说明柱子是垂直的，否则将进行重新定位。

实测柱顶的垂直度偏差，首先仰视柱子顶端的中心点，然后在俯视柱子底部中心点，若不重合，则投设出一点，量取该点至柱底中心标志的距离，即是柱子的垂直偏差值。
用全站仪测出柱连接断面角点（与设计图纸对应）的三维坐标，并与设计坐标作比较，误差较大时，在规范允许范围内适当调整柱的平面位置和垂直度，并将最终误差值及时反馈给构件工厂，对后续构件制作及拼装的公差作应调整。
2、屋顶桁架安装测量
屋盖桁架安装选三处控制：桁架两端和桁架的中部。
桁架垂直度测量：在紧靠桁架上弦翼缘外侧吊下一重锤，通过钢尺测出垂线与桁架上、下弦中心线的距离，差值越小说明桁架越垂直，垂直度必须调整到规范允许范围内后方可最后固定。
利用全站仪将桁架的轴线定位点放样到平台上。
利用全站仪将屋顶平台上的轴线投射到支座位置并标识鲜明。
用全站仪复测桁架中心线偏差是否允许范围以内，如在范围内，立即固定，反之，则需再次调整至允许值范围内为止。
桁架安装，桁架轴线（中心线）在端部标出，在平台上设全站仪复测平台上的轴线与桁架端部中心线偏差是否在允许范围以内。如在，立即固定；反之，则需再次调整至允许值范围内为止。
桁架安装允许偏差值
项目
允许误差
备注
跨中垂直度
h/250，且不大于15㎜
主控项目
侧向弯曲矢高
L/1000，且不大于50㎜
主控项目
主桁架跨度
+5㎜，-10㎜
一般项目
主桁架两端设计相对
高差偏差值△
＜L/1500，且不大于10㎜
规范没有明确条文，本条参照单层结构钢梁允许误差
