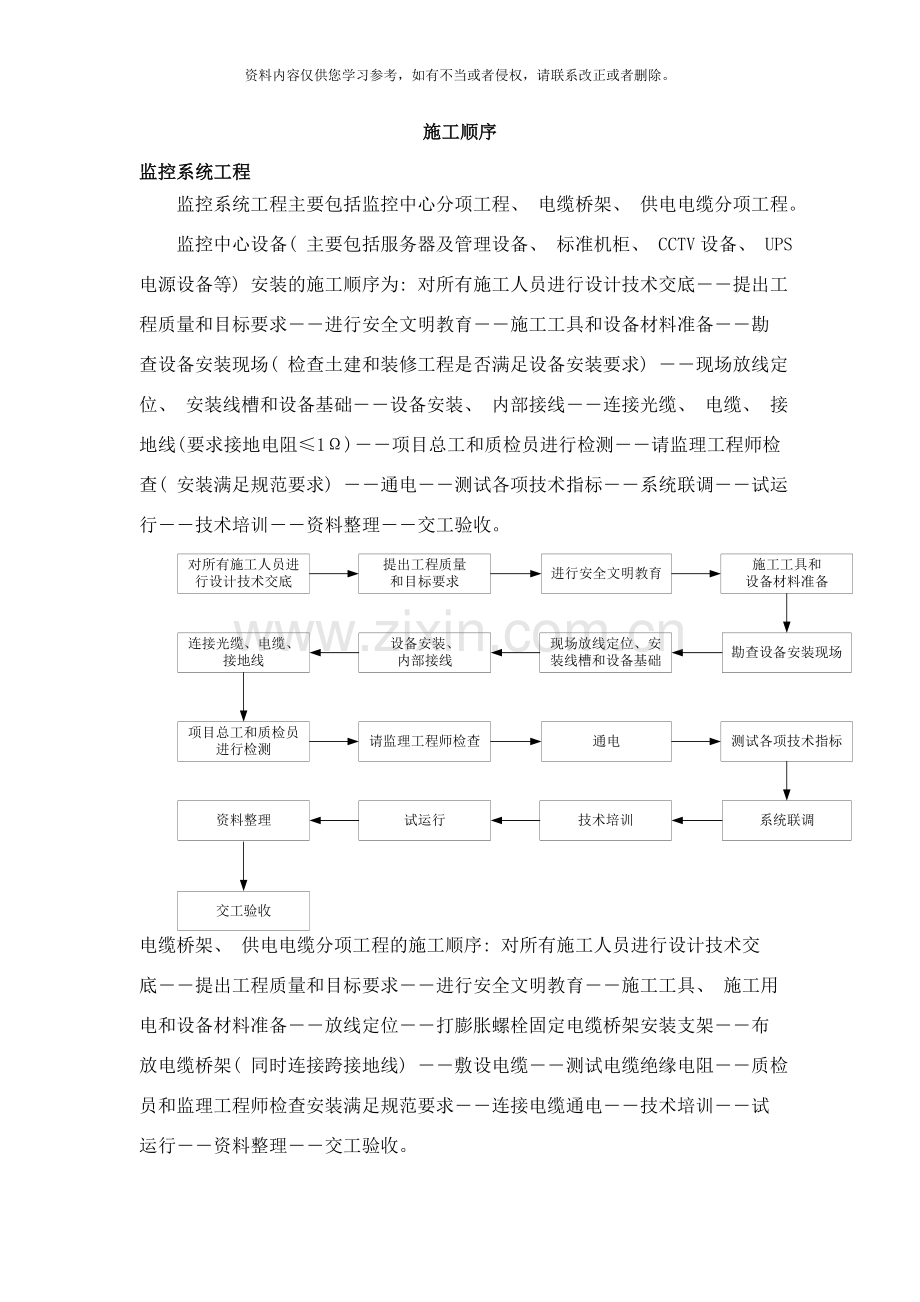

施工顺序
监控系统工程
监控系统工程主要包括监控中心分项工程、 电缆桥架、 供电电缆分项工程。
监控中心设备( 主要包括服务器及管理设备、 标准机柜、 CCTV设备、 UPS电源设备等) 安装的施工顺序为: 对所有施工人员进行设计技术交底――提出工程质量和目标要求――进行安全文明教育――施工工具和设备材料准备――勘查设备安装现场( 检查土建和装修工程是否满足设备安装要求) ――现场放线定位、 安装线槽和设备基础――设备安装、 内部接线――连接光缆、 电缆、 接地线( 要求接地电阻≤1Ω) ――项目总工和质检员进行检测――请监理工程师检查( 安装满足规范要求) ――通电――测试各项技术指标――系统联调――试运行――技术培训――资料整理――交工验收。

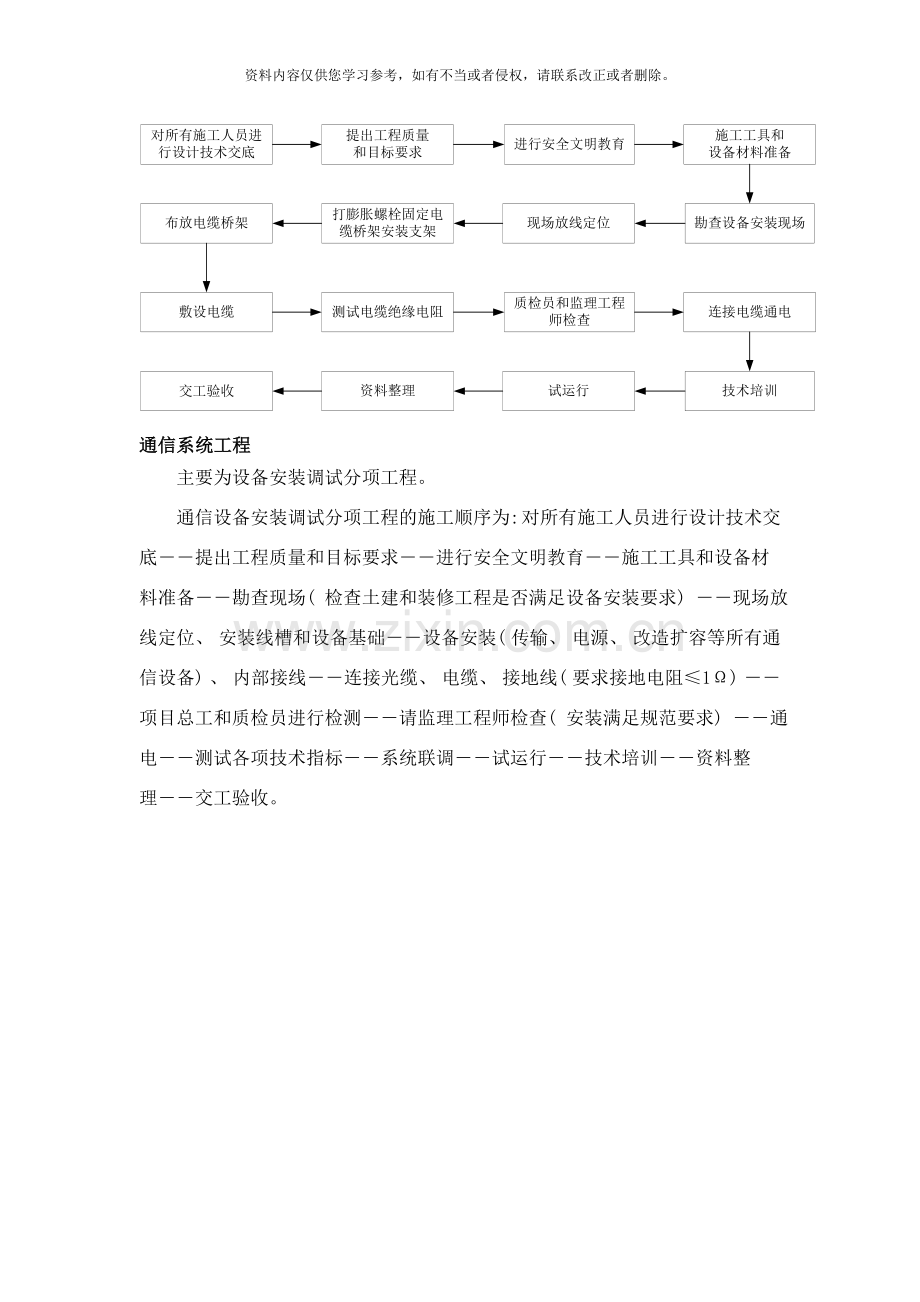

电缆桥架、 供电电缆分项工程的施工顺序: 对所有施工人员进行设计技术交底――提出工程质量和目标要求――进行安全文明教育――施工工具、 施工用电和设备材料准备――放线定位――打膨胀螺栓固定电缆桥架安装支架――布放电缆桥架( 同时连接跨接地线) ――敷设电缆――测试电缆绝缘电阻――质检员和监理工程师检查安装满足规范要求――连接电缆通电――技术培训――试运行――资料整理――交工验收。
通信系统工程
主要为设备安装调试分项工程。
通信设备安装调试分项工程的施工顺序为: 对所有施工人员进行设计技术交底――提出工程质量和目标要求――进行安全文明教育――施工工具和设备材料准备――勘查现场( 检查土建和装修工程是否满足设备安装要求) ――现场放线定位、 安装线槽和设备基础――设备安装( 传输、 电源、 改造扩容等所有通信设备) 、 内部接线――连接光缆、 电缆、 接地线( 要求接地电阻≤1Ω) ――项目总工和质检员进行检测――请监理工程师检查( 安装满足规范要求) ――通电――测试各项技术指标――系统联调――试运行――技术培训――资料整理――交工验收。
收费系统工程
收费系统工程分为收费站设备安装和收费岛设备安装两个分项工程。
收费站设备( 主要包括收费服务器及管理设备、 标准机柜、 CCTV设备、 UPS电源设备等) 安装的施工顺序为: 对所有施工人员进行设计技术交底――提出工程质量和目标要求――进行安全文明教育――施工工具和设备材料准备――勘查设备安装现场( 检查土建和装修工程是否满足设备安装要求) ――现场放线定位、 安装线槽和设备基础――设备安装、 内部接线――连接光缆、 电缆、 接地线( 要求接地电阻≤1Ω) ――项目总工和质检员进行检测――请监理工程师检查( 安装满足规范要求) ――通电――测试各项技术指标――系统联调――技术培训――试运行――资料整理――交工验收。
收费岛设备( 主要包括收费车道控制器、 、 CCTV设备) 安装的施工顺序: 对所有施工人员进行设计技术交底――提出工程质量和目标要求――进行安全文明教育――施工工具和设备材料准备――勘查设备安装现场( 检查土建预埋设备基础和管道工程是否满足设备安装要求) ――收费站至收费岛的电缆敷设和接地系统施工――安装收费亭――安装广场摄像机――安装收费车道控制器等亭内设备――连接光缆、 电缆、 接地线( 要求接地电阻≤1Ω) ――项目总工和质检员进行施工质量检查――请监理工程师检查( 按规范要求) ――通电――测试网络和各项技术指标――收费系统联调――技术培训――试运行――资料整理――交工验收。
