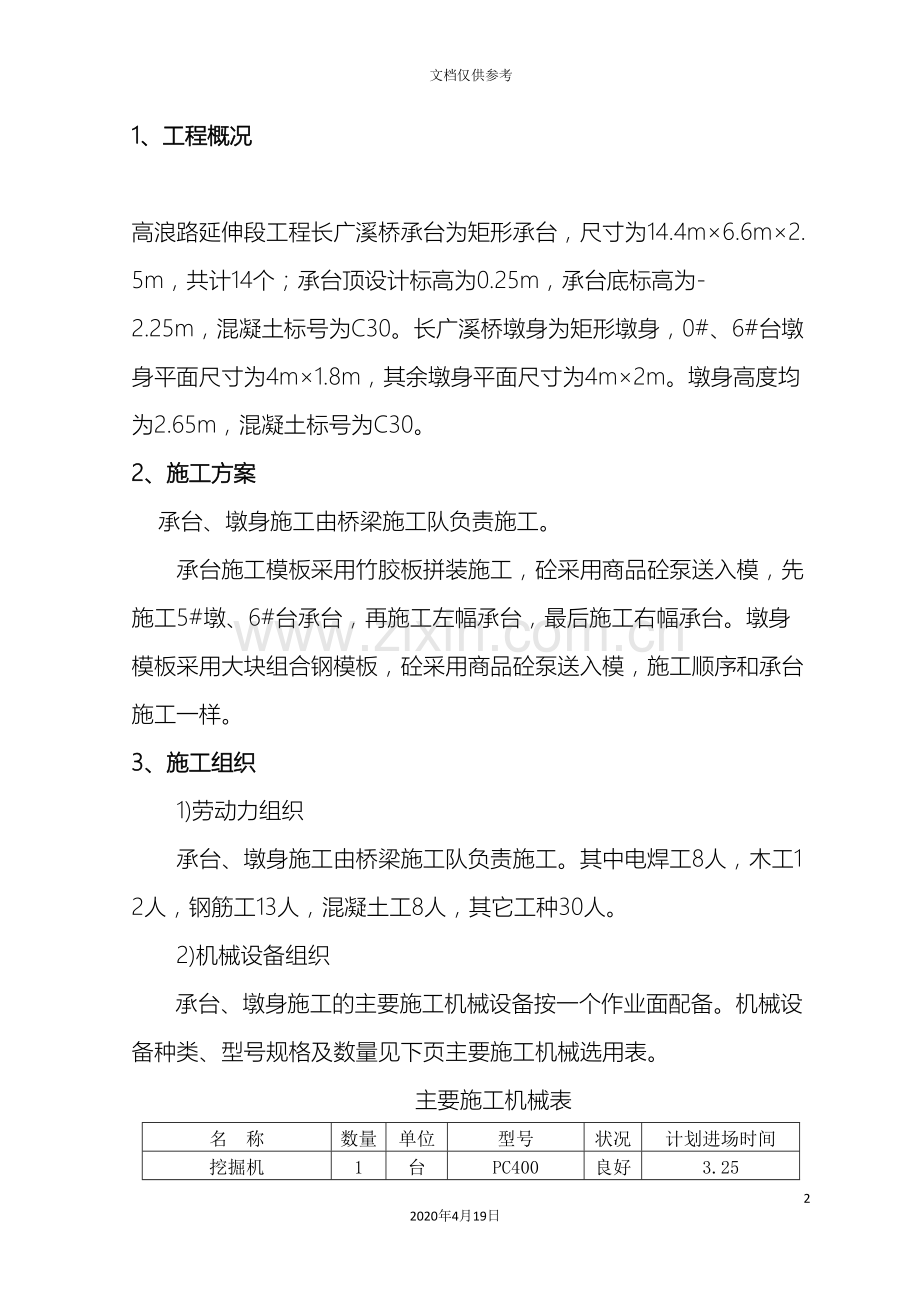

承台墩身施工方案142020年4月19日文档仅供参考1、工程概况 高浪路延伸段工程长广溪桥承台为矩形承台，尺寸为14.4m6.6m2.5m，共计14个；承台顶设计标高为0.25m，承台底标高为-2.25m，混凝土标号为C30。长广溪桥墩身为矩形墩身，0#、6#台墩身平面尺寸为4m1.8m，其余墩身平面尺寸为4m2m。墩身高度均为2.65m，混凝土标号为C30。2、施工方案 承台、墩身施工由桥梁施工队负责施工。承台施工模板采用竹胶板拼装施工，砼采用商品砼泵送入模，先施工5#墩、6#台承台，再施工左幅承台，最后施工右幅承台。墩身模板采用大块组合钢模板，砼采用商品砼泵送入模，施工顺序和承台施工一样。3、施工组织1)劳动力组织承台、墩身施工由桥梁施工队负责施工。其中电焊工8人，木工12人，钢筋工13人，混凝土工8人，其它工种30人。2)机械设备组织承台、墩身施工的主要施工机械设备按一个作业面配备。机械设备种类、型号规格及数量见下页主要施工机械选用表。主要施工机械表名 称数量单位型号状况计划进场时间挖掘机1台PC400良好3.25水 泵2台良好3.25电焊机4台良好3.10钢筋弯曲机2台良好3.10对焊机1台良好3.10钢筋切割机2台良好3.10插入式振捣器6台良好3.20全站仪1套TOPCON-602良好2.20水准仪1台良好2.203)进度安排本合同段承台及墩身工程计划 3月28日开始施工， 5月5日施工结束；详见后附进度计划图。4、施工方法测量放样承台钢筋加工预埋钢筋加工混凝土养护基坑开挖铺设垫层凿除桩头绑扎承台钢筋绑扎墩台身及半圆柱预埋钢筋安装承台模板并加固自 检报监理工程师检查浇筑混凝土1) 施工工艺流程图承台施工工艺流程图测量放样混凝土养护绑扎墩台身钢筋安装墩台身模板并加固自 检报监理工程师检查浇筑混凝土墩、台身施工工艺流程图2)承台施工方法(1)基坑放样利用全站仪定出承台中心点、纵横轴线及承台边线，确定开挖轮廓线，基坑底宽按承台尺寸周边加1m，基坑边坡放坡采用1:1，如基坑开挖高度超过5m，在中部增设2m平台。如下基坑断面图。H1m1mB1:11:1承台H5m时的开挖断面尺寸(2)基坑开挖使用液压反铲挖掘机开挖，自卸车装运土方，边坡及死角部位采用人工配合修整，底部20cm采用人工找平。有水的基坑，四周设10cm10cm小边沟排水，在方便的一角挖深0.6m的集水坑，用潜水泵抽水排干。(3)铺设垫层为避免泥土污染钢筋，按设计要求铺设垫层。先清除承台底的烂泥，再铺设碎石垫层，最后铺筑混凝土垫层。(4)凿除桩头采用人工剥离桩顶主筋，调成喇叭状，并在比承台底面高15cm处采用风镐截断桩头。如发现桩头有不合格混凝土(如夹泥)，除凿除外，并用标号高一级的混凝土补齐。 (5)钢筋加工 钢筋加工前先对每个批次原材料及焊接接头进行检验，检验合格后方可使用。钢筋加工在钢筋加工棚内进行，成批制作，分类挂牌堆放。主筋接长采用对焊，钢筋对焊的焊接平台必须在同一水平面内。钢筋焊接时应在钢筋加工棚内进行。 (6)绑扎承台钢筋 钢筋绑扎前先在垫层上根据设计图纸钢筋的间距打点，安装箍筋，铺设底层钢筋网，安放顶层钢筋网，最后安装构造筋。 (7)预埋钢筋安装 预埋钢筋安装前应先在承台底面用全站仪测设出预埋构件中心及纵横轴线。按设计图纸安装预埋钢筋并用钢管架加固，防止钢筋移位。 (8)模板安装及加固 模板采用竹胶板作为模板，拼装模板前先对模板底缘垫层进行找平，然后安装模板，安装模板前将垫块绑设在钢筋上，以保证钢筋的保护层，模板安装后对模板进行校正，校正后穿设拉筋，最后加固模板。在承台范围内搭设支架，支架上铺设竹跳板作为施工人员行走用，以免施工人员行走污染钢筋。(9)浇筑混凝土 混凝土采用商品混凝土，混凝土浇灌车直抵墩位，现场采用溜槽浇灌，混凝土坍落度控制在7-9cm，插入式振捣器捣实。浇筑时采用分层浇筑，每层30-40cm，每层浇筑后振捣，每层浇筑时间不大于30分钟。浇筑结束后安排作业人员进行收面。 (10)拆模 待浇筑混凝土强度达到75%后拆除承台模板，拆除时应小心拆除，防止磕碰影响混凝土的外观质量。(11)混凝土养护 混凝土拆模后开始洒水养护，在承台面上铺设麻布袋，每隔1小时进行洒水养护，保证混凝土面潮湿，防止混凝土开裂。养护时间不小于7天。3)墩台身施工方法 (1)绑扎墩台身钢筋 承台施工结束后进行墩台身钢筋绑扎，钢筋绑扎按设计图纸要求进行绑扎安装。钢筋骨架采用钢管支架进行稳定。 (2)模板安装及加固 模板采用定型钢模板拼装，拼装模板前先对模板底缘垫层进行找平并在模板上涂好脱模剂，脱模剂采用石蜡油，安装模板时应在模板底部垫上橡胶垫圈防止漏浆，然后安装模板，安装模板前将垫块绑设在钢筋上，以保证钢筋的保护层，模板安装后对模板进行校正，最后加固模板。(3)浇筑混凝土 混凝土采用商品混凝土，混凝土浇灌车直抵墩位，现场采用泵车泵送浇灌，混凝土坍落度控制在7-9cm，插入式振捣器捣实。浇筑时采用分层浇筑，每层30-40cm，每层浇筑后振捣，每层浇筑时间不大于30分钟。 (4)拆模 待浇筑混凝土强度达到75%后拆除墩台身模板，拆除时应小心拆除，防止磕碰影响混凝土的外观质量。(5)混凝土养护 混凝土拆模后开始洒水养护，在墩台身表面上铺设塑料膜，每隔1小时进行洒水养护，保证混凝土面潮湿，防止混凝土开裂。养护时间不小于7天。4)支座施工(1)墩台支座位置处的混凝土表面平整清洁，以保证整个面积的压力均匀。(2)支座安装前检查所有表面、底座及支座垫石标高，确保达到设计要求。(3)按图纸所示的线形及高度准确的安装支座，并注意确保滑动面严格保持水平。(4)在支座安装前，用由制造商提供的模板，将剪力键或锚固螺栓准确的安装在下部结构内。5、承台、墩台身施工注意事项 1)基坑开挖时应注意基坑边坡是否稳定。2)承台钢筋对焊时应注意时对焊平台在同一水平面内，保证焊接的质量。 3)承台钢筋加工时应注意加工尺寸，加工带弯头的钢筋时应注意考虑钢筋弯曲时的伸长值。 4)模板安装时应注意加固时所有支撑是否撑在实物上，安装时应注意钢筋保护层是否满足设计要求。 5)浇筑混凝土时，应注意模板位置的振捣，注意振捣密实，避免出现气泡、空洞和蜂窝麻面。 6)雨天尽量不进行砼施工。6、承台、墩台身施工质量保证措施 1)开工前应进行定位复测，准确确定桥位，并埋设必要的护桩，设置水准基点（BM点）。施工期间定期进行中线及水平测量，确保桥位中线，跨度及各部位标高准确无误。 2)对有水基坑开挖，必须有排水措施。基础开挖后，应认真核对地质资料，并做好原始记录。隐蔽工程必须经监理工程师检查、签证后才能封闭；钢筋绑扎应符合设计要求，经监理工程师检查签证后方可浇筑砼。 3)加强试验工作，砼拌和应严格按配合比进行。模板要统一规划，砼捣固要密实，曲面要圆顺，大面平直，色泽一致，表面光洁。 4)基础、墩台身砼未达到终凝前，不得泡水。桥台圬工未达到设计强度前，台后两侧不得填土。5)混凝土冬、雨季施工应符合有关规定要求。6)质量保证体系（附图一）7、承台、墩台身施工安全措施 1)开挖基坑时应根据规定的基坑边坡开挖，分层下挖到符合基底承载力要求的设计高程为止。严禁采用局部开挖深坑，从底层向四周掏土的方法施工。 2)用吊斗出土时，应设有信号指挥；基坑顶面边坡以外的四周，应开挖排水沟，并经常保持畅通。机具、材料、弃土等应堆放在基坑边坡周边安全距离以外。 3)采用挡板支撑护壁时，应根据土质情况，逐段支撑，并经检查确认安全后，方可继续开挖。拆除支护应根据土质情况，自下而上分段进行，边拆边回填夯实。 4)使用砼振捣器时，必须检查下列内容:振捣器的外壳接地装置及胶皮线情况;电线的端部与振捣器的连接情况;振捣器的搬移地点及在间断工作时电源开关关闭情况。经检查合格的方准使用。5)各种施工机械必须制订相应的、详细的操作规程，并严格执行。夜间作业时，应有足够的照明设备。6)安全保证体系（附图二）质量保证体系标准化作业质检责任制技术保证设备保证质量监督保证经济保证现场技术指导学习工程施工技术规范学习工程施工验交标准学习交通法规和管理规程严格工程试验标准设备综合完好率达到90%设备综合利用率达到70%水泥、钢材等集中采购实验室对原材料采样合格项目部成立质检领导小组队、班组严格工序三检制度设专职质检员监督验评制质量经济挂钩质量奖惩连带制质量奖惩兑现物资保证附图一： 质量保证体系框图附图二： 安全保证体系框图总目标：无工伤、死亡事故，无等级火警事故及其它施工原因引起的地表建筑物和地下管线伤害等工程事故质量安全文件学习日常安全教育安全操作培训特殊工种培训制定安全生产制度制定安全保证措施制定安全奖罚标准定期或不定期检查周一安全日活动安全无事故活动安全文明施工竞赛安全总结整改制度执行情况检查措施执行情况检查重点部位防范检查按三不放过分析事故项目经理兰国友安全生产委员会安全教育安全管理安全活动安全监督各作业队、班组
