项目管理规划施工组织设计样本.doc

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

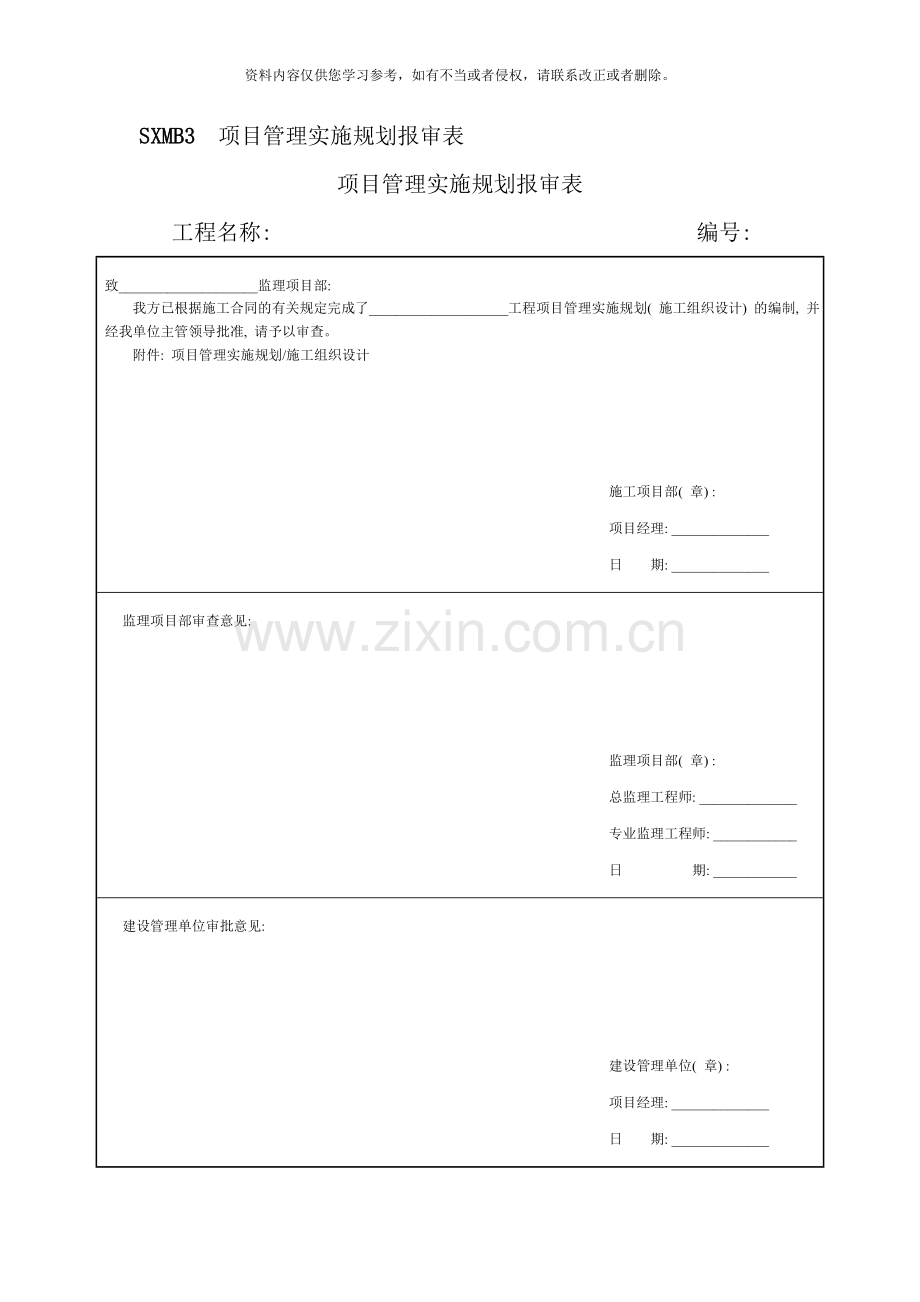

SXMB3 项目管理实施规划报审表
项目管理实施规划报审表
工程名称: 编号:
致____________________监理项目部:
我方已根据施工合同的有关规定完成了____________________工程项目管理实施规划( 施工组织设计) 的编制, 并经我单位主管领导批准, 请予以审查。
附件: 项目管理实施规划/施工组织设计

施工项目部( 章) :
项目经理: ______________
日 期: ______________
监理项目部审查意见:

监理项目部( 章) :
总监理工程师: ______________
专业监理工程师: ____________
日 期: ____________
建设管理单位审批意见:

建设管理单位( 章) :
项目经理: ______________
日 期: ______________
注 本表一式____份, 由施工项目部填报, 业主项目部、 监理项目部各一份, 施工项目部存____份。

填 写、 使 用 说 明
( 1) 项目管理实施规划( 施工组织设计) 应由施工项目部组织编制, 施工单位技术管理部门审核, 施工单位总工批准。文件的编审批程序应符合施工单位的体系文件规定, 文件封面的落款为施工单位名称, 并加盖施工单位章。
( 2) 监理项目部应从文件的内容是否完整, 施工总进度计划是否满足合同工期, 是否能够保证施工的连续性、 紧凑性、 均衡性; 总体施工方案在技术上是否可行, 经济上是否合理, 施工工艺是否先进, 能否满足施工总进度计划要求, 安全文明施工、 环保措施是否得当; 施工现场平面布置是否合理, 是否符合工程安全文明施工总体策划, 是否与施工总进度计划相适应, 是否考虑了施工机具、 材料、 设备之间在空间和时间上的协调; 资源供应计划是否与施工总进度计划和施工方案相一致等方面进行审查, 提出监理意见。
附件:

________工程
项目管理实施规划/施工组织设计

施工单位( 章)
________年____月____日
批 准: ____________ ________年____月____日

审 核: ____________ ________年____月____日

编 写: ____________ ________年____月____日
目 次
( 不限于)
1 工程概况和特点
1.1 工程简述
1.2 工程性质及特点
1.3 工程规模
1.4 工期要求
1.5 工程涉及的主要单位
1.6 电气施工依据及内容
2 施工现场组织机构
2.1 施工现场组织机构
2.2 施工现场组织原则
2.3 项目管理机构人员及部门职责
3 施工现场平面布置
3.1 施工现场总体平面布置
3.2 施工现场临时用电、 临时用水总体布置
3.3 施工现场消防总体布置
4 施工方案
4.1 施工技术和资料准备
4.2 材料准备
4.3 施工机具准备
4.4 施工力量配置
4.5 施工工序总体安排
4.6 主要工序和特殊工序的施工方法
4.7 工程成本的控制措施
5 工期及施工进度计划
5.1 工期规划
5.2 施工进度计划网络图
5.3 工程综合进度保证措施
5.4 主要施工设备及材料供应计划
5.5 设计图纸交付计划
6 质量管理目标、 质量保证体系及技术组织措施
6.1 质量目标、 管理组织机构及职责
6.2 质量管理措施
6.3 质量体系及管理方针
6.4 质量管理及检验的标准
6.5 质量保证技术措施
7 安全管理
7.1 安全目标承诺
7.2 安全管理组织机构
7.3 安全管理主要职责
7.4 安全管理制度及方法
7.5 安全组织技术措施
7.6 重要施工方案及特殊施工工序的安全过程控制
8 环境保护及安全文明施工
8.1 文明施工和环境保护目标
8.2 环境因素分析及控制措施
8.3 加强施工管理、 严格保护环境
8.4 安全文明施工目标、 组织机构
8.5 安全文明施工实施方案
8.6 文明施工考核、 管理方法
9 计划、 统计与信息管理
9.1 计划、 统计报表的编制与递交

南京宁北220kV开关站工程
施
工
组
织
设
计

编制单位: 南京第六建筑安装工程有限公司
二0一一年十月十日

批准: 邢贞辉 年 月 日

审核: 江五头 年 月 日

编写: 吴明政 年 月 日

目 录
第一章 工程概况………………………………………………………………………………6
一、 工程简介及工程规模 ………………………………………………………………………6
二、 工程承包范围 ………………………………………………………………………………6
三、 工程建筑及结构概况 ………………………………………………………………………6
四、 工程特点 ………………………………………………………………………………………6
第二章 编制说明 …………………………………………………………………………6
一、 编制依剧 ……………………………………………………………………………………6
二、 编制范围 ………………………………………………………………………………………6
三、 工程管理目标 …………………………………………………………………………………7
第三章 施行部署……………………………………………………………………………7
一、 施工指挥系统…………………………………………………………………………………8
二、 资源配配置 ……………………………………………………………………………………8
三、 施工准备工作 ………………………………………………………………………………10
第四章 主要分部项工程施工方法 …………………………………………………11
一、 工程测量及放线……………………………………………………………………………11
二、 基础工程 …………………………………………………………………………………14
三、 主体工程………………………………………………………………………………………15
四、 砌体工程 ……………………………………………………………………………………18
五、 脚手架工程……………………………………………………………………………………19
六、 屋面防水工程 ………………………………………………………………………………20
七、 楼地面工程 …………………………………………………………………………………20
八、 门窗工程 ……………………………………………………………………………………21
九、 装饰工程………………………………………………………………………………………22
十、 外饰工程………………………………………………………………………………………24
十一、 电缆沟工程…………………………………………………………………………………25
十二、 铁件预埋工程………………………………………………………………………………27
十三、 构筑物工程…………………………………………………………………………………28
十四、 道路工程……………………………………………………………………………………29
十五、 变电站预留预埋施工方案及配合设备安装………………………………………………31
十六、 重点难点部位施工…………………………………………………………………………33
十七、 工程成本控制所采取的措施………………………………………………………………33
第五章 施工进度计划与技术组织措施 ………………………………………………34
一、 施工进度计划表 …………………………………………………………………………34
二、 施工过程工期控制措施 …………………………………………………………………34
第六章 施工现场平面布置图……………………………………………………………35
第七章 达标投产质量保证措施…………………………………………………………35
一、 强化工程施工的质量 ……………………………………………………………………35
二、 质量保证体系 ……………………………………………………………………………36
三、 质量管理组织及职责 ……………………………………………………………………37
四、 施工过程质量的控制措施 ………………………………………………………………39
五、 本工程施工质量检验的标准 ……………………………………………………………41
第八章 安全生产保证措施………………………………………………………………41
一、 安全生产保证体系 ………………………………………………………………………41
二、 项目管理人员安全生产责任及主要职责 ………………………………………………42
三、 安全生产制度及安全生产教育 …………………………………………………………44
四、 安全生产总体管理措施 …………………………………………………………………44
五、 专业( 阶段) 施工安全技术措施 …………………………………………………………45
六、 机电设备安全技术措施 …………………………………………………………………46
第九章 文明施工与环境保护措施 ……………………………………………………47
一、 文明施工保证体系 …………………………………………………………………………47
二、 文明施工管理措施 …………………………………………………………………………47
三、 环境污染预防措施 …………………………………………………………………………48
四、 防噪音措施……………………………………………………………………………………48
第十章 季节施工措施 ……………………………………………………………………49
一、 冬季施工措施…………………………………………………………………………………49
二、 雨季施工措施…………………………………………………………………………………50
第十一章 工程协调配合 ………………………………………………………………50
一、 土建与安装的内部协调管理…………………………………………………………………50
二、 与监理工程师的密切配合……………………………………………………………………51
三、 与业主的密切配合……………………………………………………………………………51
四、 与设计单位的配合……………………………………………………………………………52
第十二章 降低成本措施…………………………………………………………………52
一、 施工管理措施 ……………………………………………………………………………52
二、 信息化管理措施 …………………………………………………………………………52
第十三章 技术计划与软件资料管理 …………………………………………………53
一、 工程技术复核计划 ………………………………………………………………………53
二、 隐蔽工程验收计划 ………………………………………………………………………53
三、 技术交底计划 ……………………………………………………………………………54
四、 统计技术运用计划 ………………………………………………………………………54
五、 技术计划与软件资料管理措施 …………………………………………………………54
第十四章 善后服务 ………………………………………………………………………55

第一章　 工程概况
一、 工程简介及工程规模: 新建南京宁北220kV开关站, 地处南京市六合区横梁镇山东村, 建设单位为江苏电力公司南京供电公司, 由江苏省电力设计院设计、 南京市电力建设工程质量监督站负责质量监督、 江苏兴源电力建设监理有限公司进行工程建设监理。
二、 工程承包范围: 主控通信用房、 220kV继电器室、 35kV及主变保护小室、 220kV构支架基础、 围墙、 大门、 站内外道路、 电缆沟、 站内给排水、 照明等。
三、 工程建筑及结构概况
建筑概况: 主控通信用房建筑面积603.88㎡, 框架一层, 220kV继电器室1、 2建筑面积255.68㎡, 框架一层, 35kV及主变保护小室建筑面积228.96㎡。主控通信用房建筑总高度4.5M, 设公用二次设备室、 蓄电池室、 监控室、 资料室、 安全工具室、 备品备件室、 保卫室、 消防器材室、 值休室、 办公室、 站长室、 备餐室、 卫生间、 门厅。220kV继电器室建筑总高度5.0M。35kV及主变保护小室建筑总高度5.0M。
结构概况: 主控通信用房与20kV开关室均为条形基础、 柱、 梁、 板及构支架基础、 主变基础砼均为C30, 垫层为C15, ±0.00以下砌体为M10水泥砂浆砌筑、 电缆沟砌体为M7.5水泥砂浆砌筑 , ±0.00以上砌体为M7.5混合砂浆砌筑。
四、 工程特点
本工程工期紧( 具备安装条件) 、 任务重、 质量起点高、 要求严, 室内外装置预留、 预埋精确度很高。我项目部坚持整个变电站”一盘棋”的指导思想积极配合设备安装, 确保设备安装顺利进行。
第二章 编制说明
一、 编制依据
1、 南京宁北220kV开关站土建施工图纸。
2、 国家标准《建筑工程施工质量验收统一标准( GB50300- ) 》。
3、 国家电力公司《输变电工程投产达标考核评定办法》。
4、 国家电力公司建设质量监督中心总站《变电站土建工程质量监督检查典型大刚》。
5、 江苏省电力公司《江苏省电力建设火电、 送变电工程施工工艺手册》、 原江苏省电力局《110kV～500kV变电所土建工程质量验收》。
6、 国家现行的施工验收规范、 规程。
7、 我公司贯彻ISO9002、 ISO14001标准质量体系程序文件。
8、 我公司《质量保证手手册》和质量要素程序文件。
9、 有关安全生产、 文明施工的规定。
10、 国务院最新颁布的《建设工程质量管理条例》。
11、 南京供电公司《220kV港区输变电工程建设项目管理纲要》。
12、 国家电网公司施工项目部标准化工作手册220kV变电工程分部。
二、 编制范围
编制范围: 主控通信用房、 220kV继电器室、 35kV及主变保护小室、 220kV构支架基础、 围墙、 大门、 站内外道路、 电缆沟、 站内给排水、 照明等。
三、 工程管理目标
1、 质量管理目标: 分项工程合格率100%, 单位工程优良率100%, 观感得分率≥90%, 达标投产, 确保国家电网公司优质工程。
2、 施工工期: 本工程合同工期为180日历天。
3、 现场管理目标: 严格执行建设部颁发的施工现场管理规定, 科学合理布置和管理整个施工现场, 确保达到市级文明工地标准, 争创省级文明工地。
4、 安全管理目标: 不发生人身死亡事故; 不发生人身重伤事故, 控制人身轻伤事故; 不发生较大火灾事故; 不发生因基建原因造成的重大电网事故; 不发生负主要责任的交通事故; 不发生重大末遂事故; 不发生环境污染和较大坍塌事故; 不发生较大机械设备损坏事故。
5、 服务目标: 自始至终把业主作为我们的上帝, 重合同、 守信誉, 服从业主和监理的指挥领导。
6、 协调目标: 积极配合安装企业施工, 认真做好内外关系的协调工作, 确保工程按计划顺利实施。
第三章 施工部署
根据项目施工管理要求设置工程施工组织管理机构, 建立安全、 质量、 文明施工管理网络。对工程施工中的安全、 质量、 文明施工实行全方位管理, 对工程进度实行有效的控制, 按照施工工程合同的要求, 完成各节点工序。
建立质量保证体系, 落实质量责任制, 对工程质量记录、 文件资料、 图纸档案实行文件化管理, 确保工程质量。
施工管理规范、 标准、 科学、 大力推行安全文明施工四化管理, 按照《国家电网公司安全文明施工标准化图图册》的要求进行施工现场的布置。
根据施工需要, 对参加工程施工的技术人员、 管理人员进行必要的培训。
本工程施工部署的原则是: 在确保工程总目标全面实现的基础上, 做到凡事准备要早, 基础工程、 构支架基础工程要抢, 主体框架结构要快, 主体围护结构、 屋面、 楼地面要有机的穿插, 装饰要细, 水电设备安装要紧密配合, 施工了尾要迅速。
一、 施工指挥系统
项目经理部组成人员见下表:
主要施工技术人员表
名 称
姓 名
职 务
职 称
主要资历、 经验及承担过的
总

部

法人代表
张祥生
局长
高 级
工程师
历任本职工作多年
技术负责人
邢贞辉
技术总负责
高　级
工程师
历任本职工作多年
项目总负责
黄桃芳
项目经理
工程师
曾承建220kV大胜、 220kV安品街、 220kV宁海路、 220kV码头、 110kV会展、 110kV三江口、 110kV徐庄等变电站工程
现

场
项目经理
江五头
项目经理
工程师
曾承建220kV安品街、 220kV码头、 220kV宁海路、 220kV苏庄、 220kV黄岗、 110kV会展、 110kV徐庄等变电站工程
现场负责
孔瑞新
项目副经理
助　工
曾承建 220kV苏庄、 220kV龙河, 110kV奥体、 学景、 旺佳、 滨江等变电站工程
技术负责
吴明政
施工员
助 工
曾承建 220kV大胜关、 苏庄、 宁海路、 汊河, 110kV奥体、 学景、 长茂变电站等工程
质量管理
江世强
质量员
助 工
项目部专职质量员
材料管理
吴明旺
材料员
技术员
项目部专职材料员
计划管理
徐千宝
预算员
工程师
曾负责220kV龙河、 香河、 黄岗、 大胜、 安品街、 苏庄、 经港, 110kV会展、 徐庄、 三江口、 长茂、 沿江、 南化改造、 旺佳等变电站工程的计划管理
安全管理
袁邦信
安全员
助　工
项目部专职安全员, 任职多年
资料管理
黄昭华
资料员
技术员
项目部专职资料员

二、 资源配置
1、 劳动力配备
根据工期目标经过保守计算, 我公司拟定劳动力需用计划见下表:
工种
按工程施工阶段投入劳动力情况
施工
准备
基础
工程
主体
工程
装修
工程
室外工程及
水电安装
构架
基础
电缆
沟
附属
工程
瓦工
10
10
15
15
10
10
15
10
木工
5
20
25
25
20
20
10
5
钢筋
10
20
25
10
10
8
8
4
普工
14
10
20
20
30
30
25
10
抹灰
4
2
3
35
20
10
15
10
安装
2
5
6
6
14
14
14
2
架子
3
2
6
6
6
2
2
1
焊工
1
3
4
4
5
5
5
1
油漆
1
1
1
10
10
1
1
2
合计
50
73
105
131
125
100
95
45
2、 施工机械设备等配备
根据本工程特点, 将在本工程中不考虑使用塔吊。
a.工程机械设备数量及进场计划详见下表:
工程机械配备及进场计划表
序号
机械或设备名称
规格型号
数量
额定功率
( KW)
进场计划
1
搅拌机
JZ350
2
13.0
4月份
2
砂浆机

1
5.0
4月份
3
振动器
插入HZ50
6
1.5*6
4月份
平板HZ1×2
3
1.5*3
4月份
4
电焊机
交流
2
11*2
4月份
直流
2
11*2
4月份
5
电渣压力焊机
AW-100
2
36*2
4月份
6
污水泵

2
1.5*2
4月份
7
潜水泵

4
1.5*4
4月份
8
钢筋弯曲、 切断机

1/1
3.5*2
4月份
9
电动振动夯

2
2*2
4月份
10
砂轮切割机

2
2.2*2
4月份
11
石材切割机

3
1.25*3
4月份
12
木工盘锯

2
3*2
4月份
13
木工刨床

1
1.5
4月份
14
冲击电锤

5
1.5*5
4月份
b、 周转材料的配备
周转材料的配备
序号
周转材料名称
规格
需用量
来源
备注
1
钢管
直径48
200T
自有

2
扣件
十字、 对称旋转
3万只
自有

3
竹胶板
915*1830*18
2500㎡
自有

4
脚手板
50*300*4000
800块
购置500块

5
可调顶撑
直径50
400套
自有

6
木方
50*100
100m3
购置50m3

7
竹笆
1.0*1.5
张
购置

8
密目式安全网
1.8*6.0
50张
购置

9
安全平网
3.0*6.0
50张
自有

10
安全带

5套
购置

三、 施工准备工作
1、 临时设施准备
依业主提供的场地及”南京供电公司变电站工程安全文明施工实施细则”进行平面布置, 按功能划分为生活区、 办公区和生产区等三大区域。
( 1) 办公区均为彩钢活动板房结构, 设项目部办公室、 微机房二间48㎡, 监理办公室一间24㎡, 业主办公室一间24㎡, 会议室二间48㎡、 活动室、 阅览室各一间计48㎡, 男、 女卫生间24㎡。
( 2) 生活区宿舍为彩钢活动板房结构, 设职工宿舍300㎡, 探亲室三间。砖结构食堂5间( 餐厅、 食堂操作间、 烧火间、 浴室) 。材料仓库二间。男、 女厕所30㎡, 晒衣场60㎡。
( 3) 生产区利用正式设计的围墙, 封闭管理。大门采用轻钢电动推拉门, 门内设安全保卫室, 兼作工地吸烟间, 禁止流动吸烟及在工作场所吸烟。水泥仓库一幢。小型机械及用具仓库一间。大型机械防护棚, 扣件式钢管结构, 多层大模板围护。砂石堆放场地浇砼地坪150㎡。按10吨储水量考虑施工蓄水池一座。
所内按设计道路的路基设置15㎝厚砼地面, 按市级文明硬化地坪要求, 安排专人负责清洁, 每天负责现场清理、 保洁、 洒水降尘等工作。
临设运行及维护人员配备: 炊事员2～3名、 卫生保洁员2名、 安全保卫及值班员2名。
( 4) 临时用水采用Dg50镀锌钢管暗埋, 接通业主提供的自来水源, 分二路供应, 一作生活用水供应, 一作施工用水供应。
临时用电采用三相五线制, 采取三级配电二级保护, 一机一闸一保护。
2、 技术准备
自进场之日立即着手技术准备, 一方面组织有关人员仔细阅读施工图纸, 了解设计意图及相关细节, 并认真组织好图纸预审和会审工作, 另一方面组织有关钢筋翻样、 木工翻样、 各种强度等级砼方量计算、 技术交底等技术准备工作, 同时根据施工需要编制更详尽的施工作业指导书, 以使工程从开始就处于技术管理受控状态, 从而确保工作质量。
3、 机具准备
进场后, 我公司立即按前述工程机械设备表中有关的大型设备及小型机具将按进场计划进场, 并使所有进场设备处于最佳的运转状态。
4、 材料准备
我公司将根据前期施工计划和施工方案及时提供三材及其它甲供材料耗用量、 使用日期计划报送甲方、 并按规定组织自购材料的看样定货与采购供应工作, 同时及时组织前期的周转材料进场, 对一些先行定制的材料和构配件及时进行定制加工, 以确保顺利施工。
5、 人员准备
在开工之前5天, 所有施工管理人员将全部就位, 熟悉周边情况, 了解工程概况, 掌握施工重点、 要点, 施工操作人员将根据现场工程实施需要分批进场, 并在公司内部备足各类专业的施工操作人员。
四、 施工总体安排
本工程的施工大致分为五个阶段, 即:
第一阶段: 主控通信用房基础工程施工、 主体工程施工、 装饰装修工程施工、 屋面施工, 该阶段施工工期控制为80天。
第二阶段: 220kV继电室1、 2基础工程施工、 主体工程施工、 装饰装修工程施工、 屋面施工, 该阶段施工工期控制为80天。
第三阶段: 35kV及主变保护小室基础工程施工、 主体工程施工、 装饰装修工程施工、 屋面施工, 该阶段施工工期控制为80天。
第四阶段: 220kV构支架基础: 该阶段包括围护墙体砌筑、 塑钢门窗框安装、 木门框安装、 屋面防水等施工, 重在有机穿插, 不占用工期。
第五阶段: 装饰与扫尾阶段, 该阶段包括内、 外墙面、 楼地面粗装饰和精装修、 木门、 塑钢门窗扇安装等装饰工程及室外工程。该阶段施工工期控制为60天。
水、 电等设备工程的预留、 预埋、 安装、 调试则根据上述阶段进行分段穿插施工。原则上不单独占用整体工期天数。
第四章 主要分部分项工程施工方法
一、 工程测量及放线
本工程所内建筑为全现浇框架结构。为确保工程的平面位置正确, 竖向标高准确、 施工偏差控制在规范精度要求范围内。
1、 轴线定位及高程控制
( 1) 我方进场后将在业主的配合下根据城市勘测单位提供的水准坐标系和施工总平面图等有关资料进行测设, 然后报监理复核。
( 2) 平面轴线控制
根据本工程总平面图, 在基础施工时按照划分的施工段拟建一个满足施工要求的矩形控制网。进驻现场后, 依据预选的控制网及业主移交的测量点位, 在基础四周确立主要轴线控制点, 经检验闭合后漆上红三角标志, 并确保牢固、 稳定, 并用砼包护, 以供基础结构施工放线时使用。
确定每根轴线应由上述交汇点为依据, 每根轴线, 经复核准确后, 方可延伸到该工程基坑以外1-1.5m龙门架上, 并在龙门架上标画出各纵横轴线代号。在分画轴线开间尺寸时, 在每条边上应拉通尺进行以减少分画尺寸积累误差。当土方工程施工接近结尾时, 采用外控手段, 用J202电子经纬仪将设在基坑四周的控制轴线转移至坑内。
( 3) 高程控制:
水准点利用精密水准仪从甲方交给的水准点( 市政高程水准点) 将建筑物标高控制点转至工地开挖影响线以外在该工程的东、 西、 南、 北各设置一个监控水准点上, 并做好保护工作, 而且对该点时行经常性复核。
基础施工阶段, 用S3水准仪将测设点引至龙门桩上, 并用经市计量局检验认可的50m专用钢卷尺向下进行传递标高, 进行基础结构施工的高程控制。当基础施工完后, 标高点即转在底板上, 解除外围标高的控制, 以内部标高控制整个建筑物, 将外部标高控制点作为建筑折的沉降观测依据。
结构出地面向上施工时, 根据引进的标高控制点, 在±0.00层结构四周部位精确定出+0.500标高控制线, 作为起始标高线, 各施工层的标高均用50m钢卷尺向上传递。
2、 垂直度的控制
( 1) 轴网控制及建立
当土方工程施工接近结尾时, 采用外控手段, 采用电子经纬仪将设在基坑四周的控制轴线转移至基槽内, 以控制开挖及基坑底部低部分的平面位置。根据标高控制点, 利用S3水准仪, 检查挖深和清底的标高, 经验槽后开始施工垫层。当垫层施工完毕后, 再次根据轴线、 标高控制点施放出准确的轴线和标高控制点, 给基础施工创造精确的平面尺寸。
当基础施工完毕后, 在测量时首先进行基坑外围轴线、 标高控制点的复核, 确认控制点无误后, 利用Ni005A精密水准仪, J2D2经纬仪将标高控制点、 轴线施放到基础底板表面上, 并设立建筑物高程控制点和内控轴线控制网络系统。而外部标高、 轴线控制点转成为建筑物沉降、 不均匀沉降引起的倾斜、 外装饰墙面控制等检验的基点。外、 内部控制点须经常检验复核, 保证系统的精确度。
( 2) 楼层放线程序
轴线放线程序: 每层平面放线顺序为: 建立内控轴线网→轴线控制线→柱外边线→门洞放线→自检→报检复核。
层高传递: 柱50cm水平线→梁板底模控制线→梁板面控制。( 每层均用50m钢卷尺从首层+0.50标高线向上进行传递, 以防累积误差。
水平线的测检: 每层50cm水平线测检时, 将水准仪安置在测点范围内的中心位置, 抄平前进行一次精密定平。
3、 施工抄平放线
( 1) 基础施工抄平放线
基坑开挖完成后, 根据控制网, 用J2D2电子经纬仪, S3水平仪把轴线和标高引移到基坑, 设置轴线, 基础边线及高程标记, 并在垫层上放出( 弹墨线) 砼墙柱平面尺寸。
基础施工完成后, 把轴线引测到基础梁表面, 并按施工图放出有关柱截面尺寸线。
( 2) 主体结构抄平放线
由各层平面的轴线和各层建筑平面图, 放出柱平面轴线与边线。
( 3) 内部装修局部平面位置的确定
内部装修局部平面位置从已经在结构施工中确定的结构控制轴线中引出, 高程同样从结构施工高程中用水准仪转移至各需要处。在转移时尽量遵循仪器使用过程中保持距离测量的原则, 以确保测量精度。
外墙垂直轴线与高程均由内控轴线和高程点引出, 转移到外墙立面上, 弹了竖向及水平控制线, 以便外墙装修。在轴线点引出后, 内控法是逐层实施的, 而外墙是从上至下进行整体控制。因此, 需用J2D2电子经纬仪在外控点的辅助下, 从上至下进行一次检测修正逐层测量引志的微小误差, 使垂直线贯穿于建筑物的整个外墙面, 从而达到准确的外墙控制效果。
4、 施工沉降测量
在建筑物四周东、 西、 南、 北各设一个永久基准点, 基准点通视条件要较好, 埋设稳固可靠, 可与高程控制网配合使用。
当基础结构施工完毕, 埋设沉降观测点( 征求设计意见确定) , 并符合GB50026-93第9.5.3条达到一等要求, 沉降观测点采取保护措施防止冲撞引起变形影响数据统计。
沉降观测周期为每施工一个结构层测量一次, 结构层完工后, 每两月一次。测量数据制定成统计分析表, 进行统计分析, 并按时间施工进度, 沉降量制成沉降曲线图, 直到交工验收为止。竣工后的观测周期, 可根据建筑物的稳定( 由沉降与时间的关系曲线判定) 情况定
二、 基础工程
土方工程采用人工开挖, 施工重点是控制其开挖标高、 基坑排水工作。土方开挖前会同业主、 监理测出场地自然标高, 确定放坡系数, 边坡按1: 0.6放坡。
1、 基础土方施工
( 1) 施工中派专人负责基层标高的控制, 防止基底土层结构遭受破坏。基槽应挖至垫层面标高。垫层部分土方待基础开挖完成后再进行清理开挖。
( 2) 基坑排水: 预先在基坑一角设置集水井, 尺寸为500×500×800( 深) 。每只集水井内置15m扬程潜水泵1台, 由专人负责排水工作。
( 3) 施工中经常对上部地表面截流引排系统进行疏通、 检查、 确保排水畅通, 以防地表水渗入坑内。
( 4) 土方开挖中, 及时会同业主、 监理对基槽土质进行验收, 及时浇混凝土垫层, 防止坑底暴露时间过长。
( 5) 所有土方除留足回填土外, 余土用装卸机运至业主指定地点。
2、 基础结构施工
( 1) 垫层施工:
在浇捣素混凝土前, 用细石混凝土按间距1500×1500左右做出标高点。塔吊铺以料斗或手推双轮车送料, 平板式振动器振捣。
( 2) 基础结构混凝土施工:
根据招标文件的要求, 本工程砼采用商品砼泵送施工。
3、 回填土工程
基础隐验合格, 坑内垃圾清理干净后方可组织回填。
( 1) 回填土根据设计要求采用粘土, 土的含水量不得超过规范要求, 回填土内不得含有石块、 碎砖、 灰渣和有机杂物。
( 2) 回填土应对称进行, 分层夯实, 每层土虚铺厚度不宜超过300。
( 3) 回填土应做好密实性试验, 以确保满足设计要求。
三、 主体结构
1、 模板工程
( 1) 模板的选用
本工程上选用18mm厚胶合板。
选用外径为Ф48脚手钢管, 用于搭设柱、 墙、 梁、 板模板的支撑系统。
50×100木方跟胶合板连接加强模板平整度。45×( 200-400) 木板为梁底模。
( 2) 构造形式
①柱、 梁、 构架基础侧模支模体系: 柱、 梁构架基础侧模采用18厚胶合板面板及50×100木方格栅, Ф48钢管排架及门架支撑的模板施工工艺, 柱、 构架基础模的两侧模板预先制作成定型模板, 并在柱中加Ф16穿心螺栓, 每个柱下口模板留200*200的清扫口, 在梁的中间加Ф14对拉螺栓固定, 确保梁不涨模。
②砼板支撑体系: 楼板模均采用18厚胶合板, 50×100木方格栅, Ф48×3.5钢管脚手架作支撑体系, 面板满铺, 格栅@300, 支撑立杆间距800, 大横杆间距1600。
③模板施工工艺:
柱模板支设顺序: 检查模板平整度→侧模板安装就位→安装纵横管楞→穿对拉螺栓→支设支撑→调整垂直度→紧固支撑。
梁模板支设顺序: 搭设梁模脚手架→铺设梁底模板→安装梁侧模→安装梁侧模板钢管楞→复核当模尺寸标高→与相邻柱的连接固定。
楼面模板支设顺序: 搭设模板脚手架→铺设楞木( 50×100木方间距300mm) →铺设组装模板→复核模板平整度及标高。
④施工要求
所有模板必须进行翻样, 并经审核后制作。模板采用胶合板, 其板面必须刷脱模剂, 并按翻样要求进行制作。其模板接缝用特种胶封闭。在有防水要求处, 穿心螺栓上设止水环, 内外模板与内、 外排架固定牢固。
2、 钢筋工程
( 1) 钢筋质量要求
本工程中钢筋砼结构所用的国产钢筋必须符合国家有关标准的规定和设计要求。
进场时应按直径分批检验, 进场检验内容应包括查封标志、 外观观察, 并按现行国家标准的规定抽样作力学性能试验, 合格后方可使用。
钢筋在加工过程中, 如若发现脆断、 焊接性能不良或力学性能显著不正常现象, 应根据现行国家标准对该批钢筋进行化学成分检验, 合格后方可使用。
( 2) 钢筋加工
根据图纸及规范要求进行钢筋翻样, 经公司技术负责人对钢筋翻样料单审核后, 方可进行加工制作, 钢筋加工的形状、 尺寸必须符合设计要求及现行施工中规范要求, 钢筋的弯钩应按施工图纸中的规定执行, 同时也应
