技术交底记录
表C2－1
编 号

工程名称

施工单位

交底提要

交底内容:

一、 开挖施工

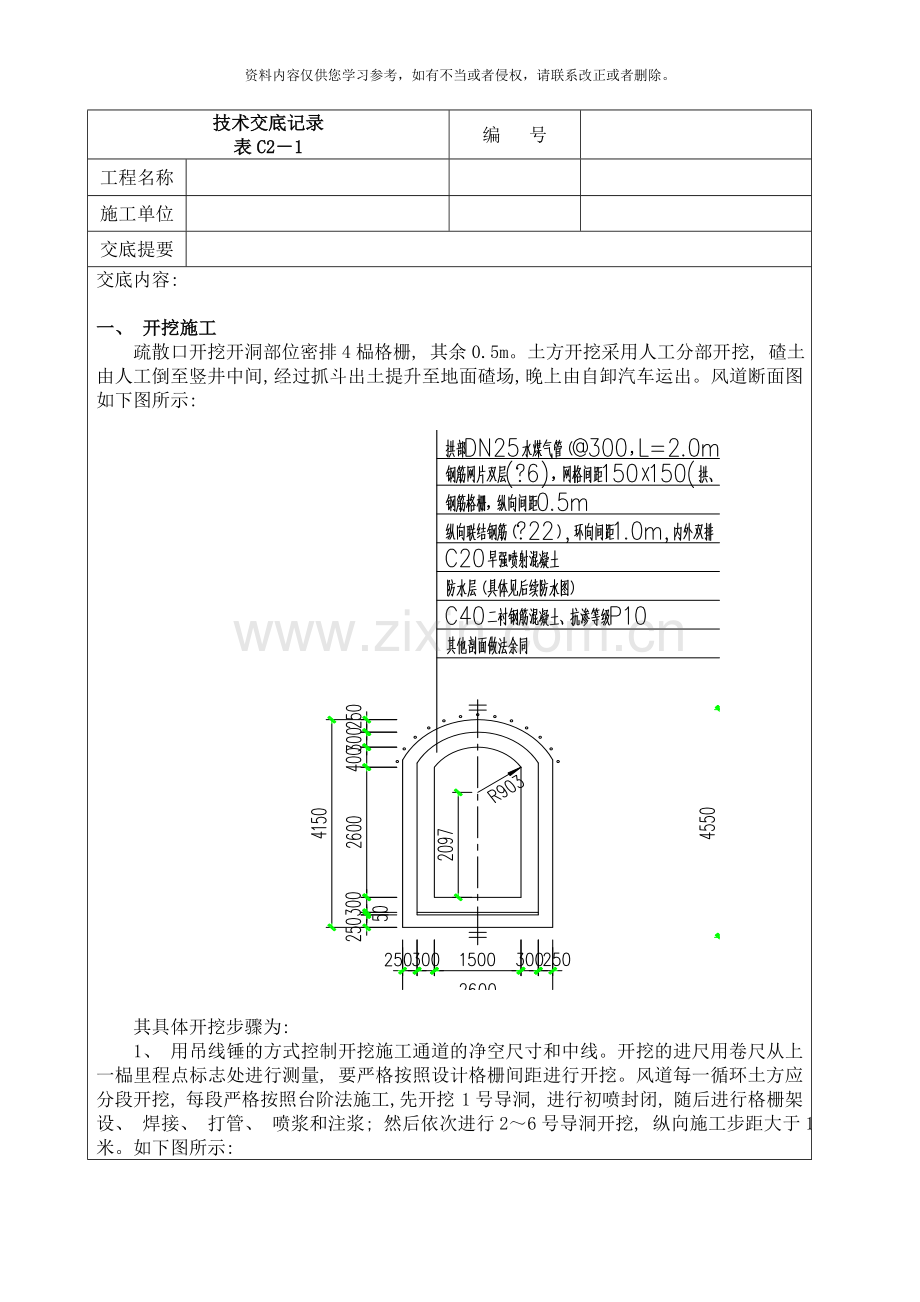

疏散口开挖开洞部位密排4榀格栅, 其余0.5m。土方开挖采用人工分部开挖, 碴土由人工倒至竖井中间, 经过抓斗出土提升至地面碴场, 晚上由自卸汽车运出。风道断面图如下图所示:

其具体开挖步骤为:
1、 用吊线锤的方式控制开挖施工通道的净空尺寸和中线。开挖的进尺用卷尺从上一榀里程点标志处进行测量, 要严格按照设计格栅间距进行开挖。风道每一循环土方应分段开挖, 每段严格按照台阶法施工,先开挖 1号导洞, 进行初喷封闭, 随后进行格栅架设、 焊接、 打管、 喷浆和注浆; 然后依次进行2～6号导洞开挖, 纵向施工步距大于10米。如下图所示:

分导洞开挖示意图 台阶法开挖示意图
2、 封闭工作面: 按照格栅间距开挖完成后, 首先对开挖面喷射混凝土不小于5～8cm厚度的混凝土进行初喷封闭, 防止井身由于渗水或地质原因而稳定性受到影响。随后进行格栅架设和焊接。
3、 开挖至端头墙后, 及时安装封端钢格栅, 打设DN25、 L=3m、 水平间距0.9米竖向每榀打设梅花形布置的注浆锚管并喷射350mm厚C20混凝土。
封端格栅见下图:

三、 土方开挖注意事项
1、 根据实际地质情况, 施工通道能够采用人工配合机械开挖;
2、 根据施工现场的实际情况及现况环境的要求, 采用随挖随运的开挖方式;
3、 开挖竖向分层高度按设计要求确定;
4、 土体开挖顺序如上图, 每步开挖的的深度以该格栅的间距为准, 不得超挖, 对粉细砂层以下采用超前小导管进行土体加固, 方可开挖土体。
5、 机械开挖时要有专人指挥, 在机械回转半径之内不得站人, 封端后在洞口设置红白栏杆和警示标志;
6、 土方开挖施工时, 如遇到不可预见的危险情况时, 要立即停止施工作业, 上报项目部相关人员, 待作出合理的处理方案时, 再进行下步工序。

审核人

交底人

接受交底人
