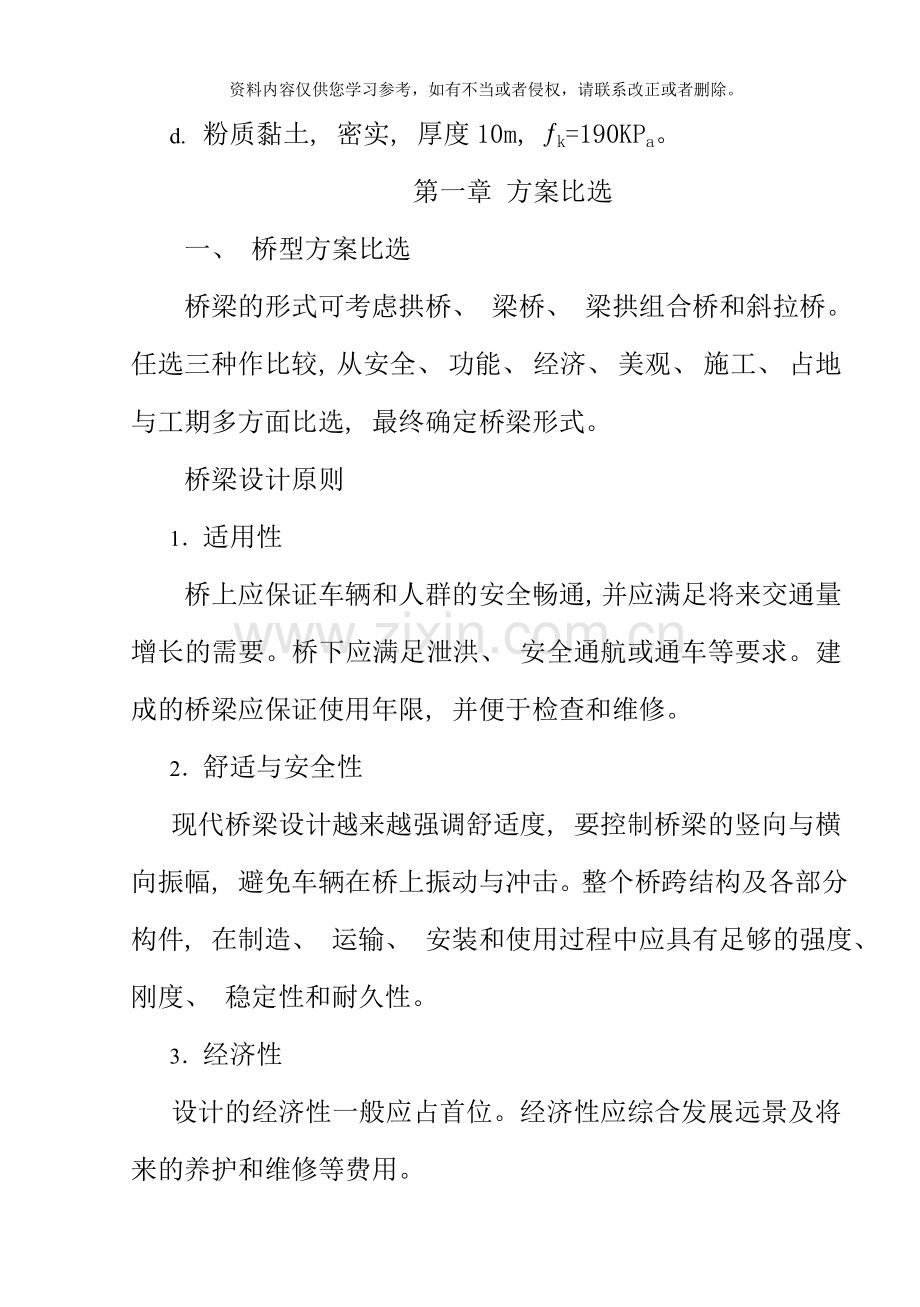

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。预应力混凝土等截面连续梁桥设计原始资料1. 地形、 地貌、 气象、 工程地质及水文地质、 地震烈度等自然情况（1） 气象: 天津地区气候属于暖温带亚湿润大陆性季风气候区, 部分地区受海洋气候影响。四季分明, 冬季寒冷干旱, 春季大风频繁, 夏季炎热多雨, 雨量集中, 秋季冷暖变化显著。年平均气温12.20C, 最冷月平均气温-40C, 七月平均气温26.40C。（2） 工程地质: 天津地铁一号线经过地区处于海河冲积平原上, 地形平坦, 地势低平, 地下水位埋深较浅, 沿线分布了较多的粉砂、 细砂、 粉土, 均为地震可液化层, 局部地段具有地震液化现象。沿线地层简单, 第四系地层广泛发育, 地层分布从上到下依次为人工堆积层、 新近沉积层、 上部陆相层、 第一海相层、 中上部陆相层、 上部及中上部地层广泛发育沉积有十几米厚的软土。a. 人工填土层, 厚度5m, k=100KPa; b. 粉质黏土, 中密, 厚度15m, k=150 KPa; c. 粉质黏土, 密实, 厚度15m, k=180KPa; d. 粉质黏土, 密实, 厚度10m, k=190KPa。第一章 方案比选一、 桥型方案比选桥梁的形式可考虑拱桥、 梁桥、 梁拱组合桥和斜拉桥。任选三种作比较, 从安全、 功能、 经济、 美观、 施工、 占地与工期多方面比选, 最终确定桥梁形式。桥梁设计原则1 适用性桥上应保证车辆和人群的安全畅通, 并应满足将来交通量增长的需要。桥下应满足泄洪、 安全通航或通车等要求。建成的桥梁应保证使用年限, 并便于检查和维修。2 舒适与安全性现代桥梁设计越来越强调舒适度, 要控制桥梁的竖向与横向振幅, 避免车辆在桥上振动与冲击。整个桥跨结构及各部分构件, 在制造、 运输、 安装和使用过程中应具有足够的强度、 刚度、 稳定性和耐久性。3 经济性设计的经济性一般应占首位。经济性应综合发展远景及将来的养护和维修等费用。4 先进性桥梁设计应体现现代桥梁建设的新技术。应便于制造和架设, 应尽量采用先进工艺技术和施工机械、 设备, 以利于减少劳动强度, 加快施工进度, 保证工程质量和施工安全。5 美观一座桥梁, 特别是座落于城市的桥梁应具有优美的外形, 应与周围的景致相协调。合理的结构布局和轮廓是美观的主要因素, 决不应把美观片面的理解为豪华的装饰。应根据上述原则, 对桥梁作出综合评估。梁桥梁式桥是指其结构在垂直荷载的作用下, 其支座仅产生垂直反力, 而无水平推力的桥梁。预应力混凝土梁式桥受力明确, 理论计算较简单, 设计和施工的方法日臻完善和成熟。预应力混凝土梁式桥具有以下主要特征: 1) 混凝土材料以砂、 石为主, 可就地取材, 成本较低; 2) 结构造型灵活, 可模型好, 可根据使用要求浇铸成各种形状的结构; 3) 结构的耐久性和耐火性较好, 建成后维修费用较少; 4) 结构的整体性好, 刚度较大, 变性较小; 5) 可采用预制方式建造, 将桥梁的构件标准化, 进而实现工业化生产; 6) 结构自重较大, 自重耗掉大部分材料的强度, 因而大大限制其跨越能力; 7) 预应力混凝土梁式桥可有效利用高强度材料, 并明显降低自重所占全部设计荷载的比重, 既节省材料、 增大其跨越能力, 又提高其抗裂和抗疲劳的能力; 8) 预应力混凝土梁式桥所采用的预应力技术为桥梁装配式结构提供了最有效的拼装手段, 经过施加纵向、 横向预应力, 使装配式结构集成整体, 进一步扩大了装配式结构的应用范围。拱桥 拱桥的静力特点是, 在竖直何在作用下, 拱的两端不但有竖直反力, 而且还有水平反力。由于水平反力的作用, 拱的弯矩大大减少。如在均布荷载q的作用下, 简直梁的跨中弯矩为qL2/8, 全梁的弯矩图呈抛物线形, 而拱轴为抛物线形的三铰拱的任何截面弯矩均为零, 拱只受轴向压力。设计得合理的拱轴, 主要承受压力, 弯矩、 剪力均较小, 故拱的跨越能力比梁大得多。由于拱是主要承受压力的结构, 因而能够充分利用抗拉性能较差、 抗压性能较好的石料, 混凝土等来建造。石拱对石料的要求较高, 石料加工、 开采与砌筑费工, 现在已很少采用。由墩、 台承受水平推力的推力拱桥, 要求支撑拱的墩台和地基必须承受拱端的强大推力, 因而修建推力拱桥要求有良好的地基。对于多跨连续拱桥, 为防止其中一跨破坏而影响全桥, 还要采取特殊的措施, 或设置单向推力墩以承受不平衡的推力。由于天津地铁一号线所建位置地质情况是软土地基, 故不考虑此桥型。梁拱组合桥软土地基上建造拱桥, 存在桥台抵抗水平推力的薄弱环节。为此采用大吨位预应力筋以承担拱的水平推力; 预应力筋的寄体是系梁, 即加劲纵梁, 从而以梁式桥为基体, 按各种梁桥的弯矩包络图用拱来加强。这样能够使桥梁结构轻型化, 同时能提高这类桥梁的跨越能力。这类桥梁不但技术经济指标先进、 造价低廉, 同时桥型美观, 反映出力与美的统一、 结构形式与环境的和谐, 增加了城市的景观。斜拉桥斜拉桥的特点是依靠固定与索塔的斜拉索支撑梁跨, 梁是多跨弹性支撑梁, 梁内弯矩与桥梁的跨度基本无关, 而与拉索的间距有关。她们适用于大跨、 特大跨度桥梁, 现在还没有其它类型的桥梁的跨度能超过她们。斜拉桥与悬索桥不同之处是, 斜拉桥直接锚于主梁上, 称自锚体系, 拉索承受巨大的拉力, 拉索的水平分力使主梁受压, 因此塔、 梁均为压弯构件。由于斜拉桥的主梁经过拉紧的斜索与塔直接相连, 增加了主梁抗弯、 抗扭刚度, 在动力特性上一般远胜于悬索桥。悬索桥的主缆为承重索, 它经过吊索吊住加劲梁, 索两端锚于地面, 称地锚体系。斜拉桥具有施工方便、 桥型美观、 用料省、 主梁高度小、 梁底直线容易满足通航和排洪要求、 动力性能好的优点, 发展非常迅速, 跨径不断增大。但实际跨度不大, 此桥型不予考虑。当前中国城市轨道交通高架桥结构一般考虑简支梁和连续梁结构形式。简支梁受力明确, 受无缝钢轨因温度变化产生的附加力、 特殊力的影响小, 设计施工易标准化、 简单化; 但其梁高较大, 景观稍差, 行车条件也不如连续梁。连续梁结构与同等跨度的简支梁相比, 能够降低梁高, 节省工程数量, 有利于争取桥下净空, 并改进景观; 其结构刚度大, 具有良好的动力特性以及减震降噪作用, 使行车平稳舒适, 后期的维修养护工作也较少。从城市美学效果来看, 连续梁造型轻巧、 平整、 线路流畅, 将给城市争色不少。但连续梁对基础沉降要求严格, 特别是由于联长较大, 桥上无缝钢轨因温度变化而产生的水平力很大, 使得梁体与墩台之间的受力十分复杂, 加大了设计难度。考虑到天津地铁工程地质条件, 综合考虑, 采用连续梁结构作为高架区间的标准型式。比较项目第一方案第二方案第三方案主桥跨桥型预应力混凝土连续梁预应力混凝土简直梁梁拱组合桥主桥跨结构特点预应力混凝土连续梁桥在垂直荷载的作用下, 其支座仅产生垂直反力, 而无水平推力。结构造型灵活, 可模型好, 可根据使用要求浇铸成各种形状的结构, 整体性好, 刚度较大, 变性较小。受力明确, 理论计算较简单, 设计和施工的方法日臻完善和成熟在垂直荷载的作用下, 其支座仅产生垂直反力, 而无水平推力。结构造型灵活, 整体性好, 刚度较大, 其跨径较小; 且简直梁梁高较大, 与城市的景观不协调软土地基上建造拱桥, 存在桥台抵抗水平推力的薄弱环节。为此采用大吨位预应力筋以承担拱的水平推力; 预应力筋的寄体是系梁, 即加劲纵梁, 从而以梁式桥为基体, 按各种梁桥的弯矩包络图用拱来加强。这样能够使桥梁结构轻型化, 同时能提高这类桥梁的跨越能力建筑造型侧面上看线条明晰, 与当地的地形配合, 显得美观大方跨径一般, 线条明晰, 但比较单调, 与景观配合很不协调。跨径较大, 线条非常美, 与环境和谐, 增加了城市的景观养护维修量小小较大设计技术水平经验较丰富, 国内先进水平经验丰富, 国内先进水平经验一般, 国内一般水平施工技术满堂支架法: 结构不发生体系转换, 不引起恒载徐变二次矩, 预应力筋能够一次布置, 集中张拉等优点。施工难度一般预制T型构件, 运至施工地点, 采用混凝土现浇, 将T型梁连接, 其特点外型简单、 制造方便, 整体性好转体施工法: 对周围的影响较小, 将结构分开建造, 再最后合拢, 可加快工期, 是近十年来新兴的施工方法, 施工难度较大工 期较 短较短较 长方案比选由上表可知, 根据天津地铁一号线的情况, 结合桥梁设计原则, 选择第一方案经济上比第三方案好; 跨径上满足要求, 景观与环境协调, 比第二方案好; 工期上较短, 对整个工程进度来说不会受其影响; 施工难度较小, 针对当地地质情况, 采用桩基, 加强基础强度。因此选择第一方案作为首选。二、 梁部截面形式梁部截面形式考虑了箱形梁、 组合箱梁、 槽型梁、 T型梁等可采用的梁型。连续单箱梁方案该方案结构整体性强, 抗扭刚度大, 适应性强。景观效果好。该方案需采用就地浇筑, 现场浇筑砼及张拉预应力工作量大, 但可全线同步施工, 施工期间工期不受控制,对桥下道路交通影响较其它方案稍大。简直组合箱梁结构整体性强, 抗扭刚度大, 适应性强。双箱梁预制吊装, 铺预制板, 重量轻。但从桥下看,景观效果稍差。从预制厂到工地的运输要求相对较低, 运输费用较低。但桥面板需现浇施工,增加现场作业量, 工期也相应延长。但美观较差, 而且徐变变形大, 对于无缝线路整体道床轨道结构形式来说, 存在着后期维修养护工作量大的缺点。槽型梁为下承式结构, 其主要优点是造型轻巧美观, 线路建筑高度最低,且两侧的主梁可起到部分隔声屏障的作用, 但下承式混凝土结构受力不很合理, 受拉区混凝土即车道板圬工量大, 受压区混凝土圬工量小, 梁体多以受压区(上翼缘)压溃为主要特征, 不能充分发挥钢及混凝土材料的性能。同时, 由于结构为开口截面, 结构刚度及抗扭性较差, 而且需要较大的技术储备才能实现。T型梁结构受力明确, 设计及施工经验成熟,跨越能力大,施工可采用预制吊装的方法, 施工进度较快。该方案建筑结构高度最高, 由于梁底部呈网状,景观效果差。同时, 其帽梁虽较槽型梁方案短些, 但较其它梁型长, 设计时其帽梁也须设计成预应力钢筋混凝土帽梁, 另外预制和吊装的实施过程也存在着与其它预制梁同样的问题。相比之下, 箱型梁抗扭刚度大, 整体受力和动力稳定性能好, 外观简洁, 适应性强, 在直线、 曲线、 折返线及过渡线等区间段均可采用, 且施工技术成熟, 造价适中。因此, 结合工程特点和施工条件, 选择连续箱型梁。箱型梁截面图如下: 三、 桥墩方案比选桥墩类型有重力式实体桥墩、 空心桥墩、 柱式桥墩、 轻型桥墩和拼装式桥墩。重力式实体桥墩主要依靠自身重力来平衡外力保证桥墩的稳定, 适用于地基良好的桥梁。重力式桥墩一般用混凝土或片石混凝土砌筑, 街面尺寸及体积较大, 外形粗壮, 很少应用于城市桥梁。空心桥墩适用于桥长而谷深的桥梁, 这样可减少很大的圬工。柱式桥墩是当前公路桥梁、 桥宽较大的城市桥梁和立交桥及中小跨度铁路旱桥中广泛采用的桥墩形式。这种桥墩既能够减轻墩身重量、 节省圬工材料, 又比较美观、 结构轻巧, 桥下通视情况良好。轻型桥墩适用于小跨度、 低墩以及三孔以下( 全桥长不大于20m) 的公路桥梁。轻型桥墩可减少圬工材料, 获得较好的经济效益。在地质不良地段、 路基稳定不能保证时, 不宜采用轻型桥墩。拼装式桥墩可提高施工质量、 缩短施工周期、 减轻劳动强度, 使桥梁建设向结构轻型化、 制造工厂化及施工机械化发展。适用于交通较为方便、 同类桥墩数量多的长大干线中的中小跨度桥梁工点。由上面的解释可知, 柱式桥墩是最合适的墩型, 与天津地铁一号线的要求非常吻合。因此选择柱式桥墩。第二章 上部结构尺寸拟定及内力计算本设计经方案比选后采用三跨一联预应力混凝土等截面连续梁结构, 全长。根据桥下通航净容要求, 主跨径定为。上部结构根据通行个车道要求, 采用单箱双室箱型梁, 箱宽。1 主跨径的拟定主跨径定为, 边跨跨径根据国内外已有经验, 为主跨的倍, 采用倍的中跨径, 即, 则全联跨径为: 2主梁尺寸拟定( 跨中截面) （1） 主梁高度预应力混凝土连续梁桥的主梁高度与起跨径之比一般在之间, 标准设计中, 高跨比约在, 当建筑高度不受限制时, 增大梁高是比较经济的方案。能够节省预应力钢束布置用量, 加大深高只是腹板加厚, 增大混凝土用量有限。根据桥下通车线路情况, 而且为达到美观的效果, 取梁高为, 这样高跨比为, 位于之间, 符合要求。（2） 细部尺寸在跨中处顶板厚取, 底板厚取, 腹板厚取; 支座处为便于配置预应力筋, 顶板厚取, 底板厚取, 腹板厚取; 端部为了布设锚具, 因此将腹板厚度设定为。具体尺寸见下图: 一、 本桥主要材料预应力混凝土连续梁采用号混凝土; 预应力钢筋采用的钢绞线, ; 非预应力钢筋采用级钢筋, 构造钢筋采用级钢筋。二、 桥梁设计荷载根据规范规定荷载等级为轻轨车辆, 如下图: 三、 主梁内力计算根据梁跨结构纵断面的布置, 并经过对移动荷载作用最不利位置, 确定控制截面的内力, 然后进行内力组合, 画出内力包络图。( 一) 恒载内力计算1 第一期恒载( 结构自重) 恒载集度 则: 2 第二期恒载包括结构自重、 桥面二期荷载按65KN/m计。( 二) 活载内力计算活载取重车荷载及轻车荷载, 如下图: 活载计算时, 为六节车厢。可分为六种情况作用在桥梁上。( 三) 支座位移引起的内力计算由于各个支座处的竖向支座反力和地质条件的不同引起支座的不均匀沉降, 连续梁是一种对支座沉降特别敏感的结构, 因此由它引起的内力是构成内力的重要组成部分。其具体计算方法是: 三跨连续梁的四个支点中的每个支点分别下沉, 其余的支点不动, 所得到的内力进行叠加, 取最不利的内力范围。( 四) 荷载组合及内力包络图首先求出在自重和二期荷载及其共同作用下而产生的梁体内力。梁体截面分布图: 利用桥梁计算软件建模, 将其平分为个单元, 每单元, 将单位集中荷载在梁体上移动, 画出其各节点的影响线, 影响线确定后, 将移动荷载作用在最大处, 由此来计算出移动荷载在最不利位置而产生的梁体的内力。其具体计算过程如下: 自重作用下梁产生的内力为: 将1/4跨截面、 跨中截面和支座截面的数据列于下表: 截面位置剪力 弯矩 端部-1609.2801/4跨截面-436.477424.43边跨跨中截面-599.476813.18支座截面-2900.29-18022.07跨中截面0.929887.41检算过程: 分析: 将梁体视为二次超静定结构, 其计算简图如下: 由上面计算能够知道, 自重作用在梁上的荷载集度为: 作用简图如图: 根据力法求解, 将两侧的支座假设定为单位作用力1下, 简直梁的弯矩图分别为: 在自重作用下, 支座处的支座反力为: 根据力法的平衡方程: 将以上数据代入方程: 解得: 将 、 带入方程, 求支座2和3的反力。计算简图如下解得: 将数据与由Midas计算出的结果相比, 相差不大, 检算满足要求。 自重作用下的弯矩图: 在二期恒载作用下, 梁产生的内力为: 截面位置剪力 弯矩 端部-697.0701/4跨截面-209.573399.88边跨跨中截面-277.933143.51支座截面-1300.03-8337.99跨中截面0.034662.54二期恒载作用下的弯矩图: 支座沉降下, 梁产生的内力为: 截面位置剪力 弯矩 端部-1028.0101/4跨截面-1028.017710.04边跨跨中截面1028.0115420.08支座截面-1260.9930840.15跨中截面1260.995622.91支座沉降下, 产生的弯矩图为: 利用Midas求出影响线。1截面反力影响线: 1.000 -0.122移动荷载在1截面作用的最不利位置如图所示: 2截面即边跨1/4截面弯矩影响线: 3截面即边跨跨中截面弯矩影响线: 4截面即支座处反力影响线: 1.000 -0.113移动荷载最不利加载情况: 弯矩影响线为: 0.776 -2.726 -3.6585截面即跨中截面弯矩影响线: 根据上面的影响线, 将移动荷载加载在最不利的位置, 由此得出移动荷载作用下, 梁产生的内力为: 截面位置剪力 弯矩 端部-1092.6701/4跨截面-632.75035.35边跨跨中截面-630.55799.35支座截面-1536.5-8747.8跨中截面502.956594.24移动荷载作用下的弯矩图: 将上述的荷载进行组合, 能够有5种情况: 1、 自重+二期恒载2、 自重+二期恒载+沉降3、 自重+二期恒载+移动荷载4、 自重+二期恒载+沉降+移动荷载将上述组合分别计算, 求出内力。现将各种组合下的内力列于下表: 自重+二期恒载截面位置剪力 弯矩 端部-2306.3501/4跨截面-646.0410824.31边跨跨中截面-877.49956.69支座截面-4200.32-26360.06跨中截面0.9414549.95其弯矩图: 自重+二期恒载+沉降截面位置剪力 弯矩 端部-3334.3501/4跨截面-1674.0418534.35边跨跨中截面-1530.6325376.76支座截面-5461.3-45956.89跨中截面1261.93 2.86其弯矩图: 自重+二期恒载+移动荷载截面位置剪力 弯矩 端部-3399.0201/4跨截面-1278.7415859.66边跨跨中截面-1507.915756.04支座截面-5736.82-35107.86跨中截面503.921144.19其弯矩图: 自重+二期恒载+沉降+移动荷载截面位置剪力 弯矩 端部-4427.0201/4跨截面-2306.7423569.7边跨跨中截面-2161.1331176.11支座截面-6997.81-54704.68跨中截面1764.8832310.7其弯矩图: 将上述的组合进行包络, 最终求出弯矩包络图, 根据包络图进行配筋。包络数据为: 截面位置剪力 弯矩 端部-4427.0201/4跨截面-2306.7423569.7边跨跨中截面-2161.1331176.11支座截面-6997.81-54704.68跨中截面1764.8832310.7其弯矩图: 第三章 预应力筋的设计与布置 根据包络图可知, 支座处的弯矩绝对值最大, 由此按支座处的弯矩估算预应力筋的面积, 通长配置。根据轻轨规范规定, 顶面保护层厚度取, 则估算 预应力筋面积估算公式为: 其中: 弯矩设计值; 预应力筋的抗拉强度设计值: 预应力钢筋重心到受压合力的距离, 近似取用 则 拟定钢绞线采用, 其面积为 则总共所需钢绞线: 取为140根, 拟定共18个预埋金属波纹管管道, 则每个管道至少有钢绞线为10根。 由公式 可知: 截面抗弯承载力按下式验算: 经检验: 满足要求根据规范取预埋金属波纹管直径为, 管间的间距为 插图预应力筋图综合分析, 三号预应力钢筋在节点便能够弯到下侧, 抵抗下部的弯矩值, 上部分由一号、 二号和短索就能够满足要求, 三号钢筋取用半径为, 则在节点时高度为780mm。在节点时, 上部的弯矩由一号预应力筋及短索就能够承担, 二号钢筋能够弯到下部与三号钢筋共同承担下部所受的弯矩, 采用半径, 则在节点时二号筋高度为, 节点时二号钢筋的高度时。在节点时, 上部弯矩由短索既能够完全承担, 因此一号钢筋此时也能够弯到下部与其它钢筋共同承担下部逐渐增大的弯矩, 在节点采用半径, 节点时高度为, 到节点时一号预应力钢筋的高度。下面进行验证: 分析12节点的预应力筋配置 其中 设受压区高度利用公式求出, 由此来确定钢筋可下移的最大位移。 解得: 此刻三号预应力钢筋高度为, 二号预应力钢筋高度为, 一号预应力钢筋高度为, 满足要求。其钢筋配置图如下图: 分析11节点的预应力钢筋配置 其中 受压区高度由公式估算 根据计算求出, 此刻, 上部由一号和二号钢筋承担上部弯矩, 因此 由 得 , 此刻二号筋和一号筋的作用高度为和, 满足要求。其钢筋配置图如下图: 分析10节点的预应力钢筋布置 其中 此刻三号预应力钢筋高度为, 二号预应力钢筋的高度为, 一号预应力钢筋的高度为。其钢筋配置图如下图: 分析9号节点的预应力钢筋布置 其中 此刻三号预应力钢筋高度为, 二号预应力钢筋高度为, 一号预应力钢筋高度为。其钢筋配置图如下图: 分析8号节点的预应力钢筋布置 其中 此刻三号预应力钢筋高度为, 二号预应力钢筋高度为, 一号预应力钢筋高度为。其钢筋配置图如下图: 分析7号节点(跨中)的预应力钢筋布置 其中 此刻三号预应力钢筋高度为, 二号预应力钢筋高度为, 一号预应力钢筋高度为。其钢筋配置图如下图: 第四章 非预应力钢筋的布置一、 钢筋布置图由于预应力钢筋能够完全承担构造的要求, 因此非预应力钢筋按照构造配筋。其具体布置见下图: 二、 非预应力钢筋横向布置计算首先分析顶板及翼缘的自重及上部作用下的力为: 1） 顶板及翼缘自重取宽的板带作为分析对象已知: 顶板厚取, 翼缘厚取, 具体尺寸见下图: 2） 移动荷载在双车道同时作用重车时, 由轨道传至梁体的力为: 一列车作用为, 作用在每个轨道上, 再传力给梁体, 其作用面积为, 则在板上作用荷载大小为。3） 二期荷载 纵向上, 则在横向板上大小为: 当这些力共同作用时, 求出其最大弯矩, 根据最大弯矩配设横向钢筋, 满足顶板的横向要求。其共同作用的简图为: 支座反力: 根据上面的数据能够求出弯矩, 弯矩图如下: 其中: 取, 则 ( 满足要求) 根据钢筋表选用, 则, 满足要求。第五章 截面特性表截面类型面积(cm2)惯性矩(cm4)质心位置(cm)1净截面69891.9950.321E984.34换算截面72263.2740.323E984.662净截面69891.9950.321E984.34换算截面72263.2740.323E984.663净截面55468.0620.284E981.66换算截面57839.3410.285E981.344净截面55468.0620.284E981.66换算截面57839.3410.285E981.235净截面55468.0620.284E981.66换算截面57839.3410.285E981.206净截面55468.0620.284E981.66换算截面57839.3410.285E981.137净截面55468.0620.284E981.66换算截面57839.3410.285E981.138净截面55468.0620.284E981.66换算截面57839.3410.285E981.139净截面55468.0620.284E981.66换算截面58226.4802.86E981.1610净截面55468.0620.284E981.66换算截面58226.4802.86E981.2311净截面55468.0620.284E981.66换算截面58226.4800.286E981.6812净截面69891.9950.321E984.34换算截面72650.4100.325E984.9513净截面69891.9950.321E984.34换算截面72650.4100.325E984.9714净截面69891.9950.321E984.34换算截面72650.4100.325E984.9515净截面55468.0620.284E981.66换算截面58226.4800.286E981.6816净截面55468.0620.284E981.66换算截面58226.4800.286E981.2317净截面55468.0620.284E981.66换算截面58226.480.286E981.1618净截面55468.0620.284E981.66换算截面57839.3410.285E981.1319净截面55468.0620.284E981.66换算截面57839.3410.285E981.1320净截面55468.0620.284E981.66换算截面57839.3410.285E981.1321净截面55468.0620.284E981.66换算截面57839.3410.285E981.1322净截面55468.0620.284E981.66换算截面57839.3410.285E981.1323净截面55468.0620.284E981.66换算截面57839.3410.285E981.1324净截面55468.0620.284E981.66换算截面57839.3410.285E981.1325净截面55468.0620.284E981.66换算截面58226.480.286E981.1626净截面55468.0620.284E981.66换算截面58226.4800.286E981.2327净截面55468.0620.284E981.66换算截面58226.4800.286E981.6828净截面69891.9950.321E984.34换算截面72650.4100.325E984.9529净截面69891.9950.321E984.34换算截面72650.4100.325E984.9730净截面69891.9950.321E984.34换算截面72650.4100.325E984.9531净截面55468.06281.66换算截面58226.4800.286E981.6832净截面55468.06281.66换算截面58226.4802.86E981.2333净截面55468.06281.66换算截面58226.4802.86E981.1634净截面55468.06281.66换算截面57839.3410.285E981.1335净截面55468.06281.66换算截面57839.3410.285E981.1336净截面55468.06281.66换算截面57839.3410.285E981.1337净截面55468.06281.66换算截面57839.3410.285E981.2038净截面55468.06281.66换算截面57839.3410.285E981.2339净截面55468.06281.66换算截面57839.3410.285E981.3440净截面69891.9950.321E984.34换算截面72263.2740.323E984.6641净截面69891.9950.321E984.34换算截面69891.9950.321E984.34第六章 预应力损失计算一预应力筋与孔道壁之间摩擦引起的应力损失; 式中 由于摩擦引起的应力损失( ) ; 钢筋( 锚下) 控制应力( ) ; 从张拉端至计算截面的长度上, 钢筋弯起角之和( ) ; 从张拉端至计算截面的管道长度( ) ; 钢筋与管道壁之间的摩擦系数, 按表采用; 考虑每米管道对其设计位置的偏差系数, 按表采用。由规范表可知, 管道类型为金属波纹管时, 取, 取。取值为跨中截面到张拉端的距离, =。计算过程: 其中 二锚具变形、 预应力筋回缩和分块拼装构件接缝压密引起的应力损失; 式中 由于锚头变形、 钢筋回缩和接缝压缩引起的应力损失( ) ; 预应力钢筋的有效长度( ) ; 锚头变形、 钢筋回缩和接缝压缩值( ) 。采用夹片式JM12锚具, 则根据规范表可知, 4, 接缝压缩值1。计算过程: 三混凝土加热养护时, 预应力筋和台座之间温差引起的应力损失; 此工程采用后张法, 因此预应力筋和台座之间温差引起的应力损失不予考虑。四混凝土弹性压缩引起的应力损失; 在后张法结构中, 由于一般预应力筋的数量较多, 限于张拉设备等条件的限制, 一般都采用分批张拉、 锚固预应力筋。在这种情况下, 已张拉完毕、 锚固的预应力筋, 将会在后续分批张拉预应力筋时发生弹性压缩变形, 从而产生应力损失。 式中 由于混凝土的弹性压缩引起的应力损失( ) ; 在先行张拉的预应力钢筋重心处, 由于后来张拉一根钢筋而产生的混凝土正应力; 对于连续梁可取若干有代表性截面上应力的平均值( ) ; 在所计算的钢筋张拉后再张拉的钢筋根数。经推导可得公式其它形式为: 表示预应力筋张拉的总批数; 在代表截面( 如l/4截面) 的全部预应力钢筋形心处混凝土的预压应力( 预应力筋的预拉应力扣除和后算得) 。 所有预应力筋预加应力( 扣除相应阶段的应力损失和后) 的内力; 预应力筋预加应力的合力至混凝土净截面形心轴的距离; 、 混凝土的净截面面积和截面惯性矩。计算过程: 根据截面特性列表可知: 则 取 , 则
