洗手盆柜厨柜施工技术交底模板.doc

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

编 号

工程名称

交底日期

施工单位

分项工程名称
洗手盆柜和厨柜
交底提要
洗手盆柜和厨柜的相关材料、 机具准备、 质量要求及施工工艺。
交底内容:

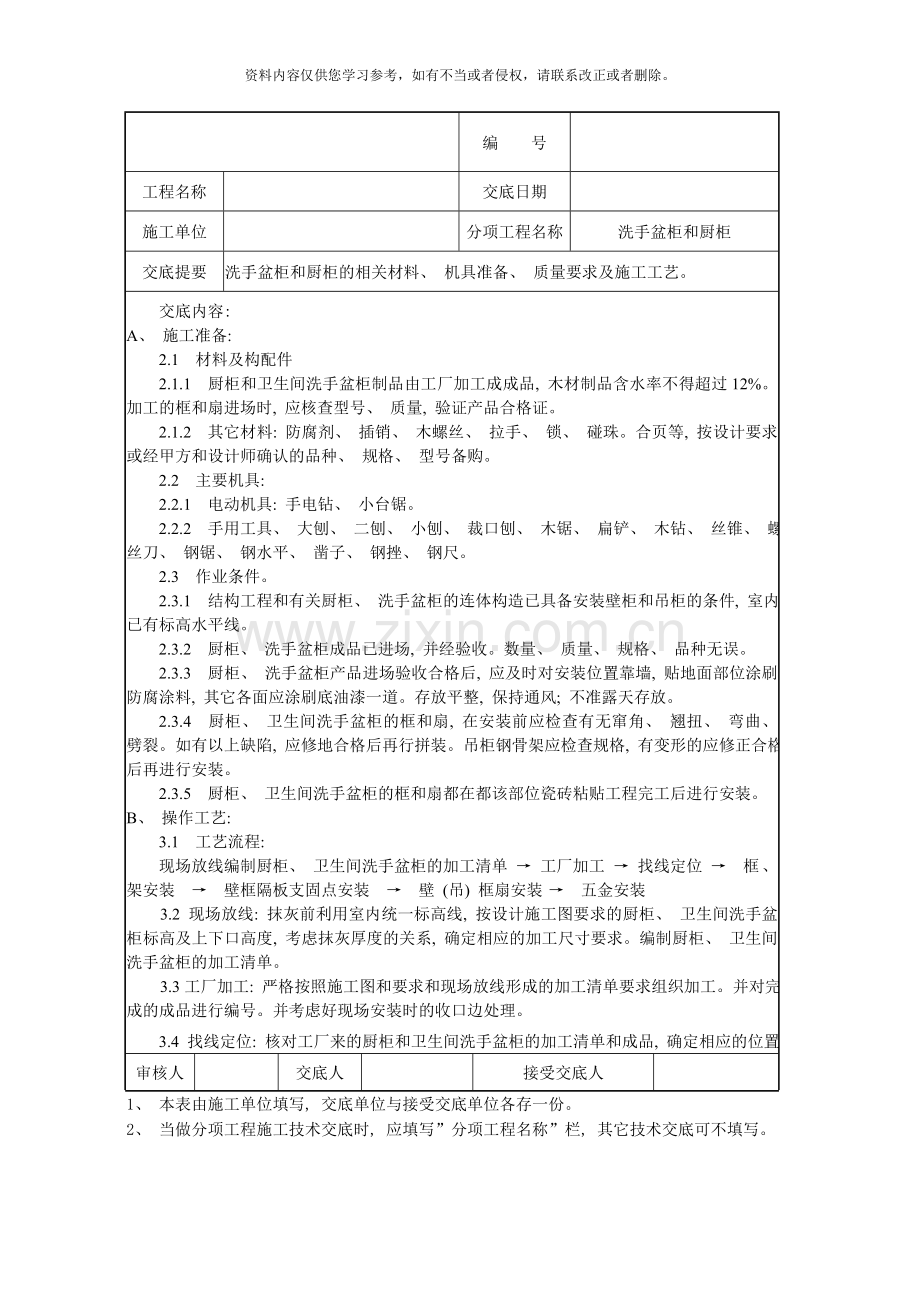

A、 施工准备:
2.1 材料及构配件
2.1.1 厨柜和卫生间洗手盆柜制品由工厂加工成成品, 木材制品含水率不得超过12%。加工的框和扇进场时, 应核查型号、 质量, 验证产品合格证。
2.1.2 其它材料: 防腐剂、 插销、 木螺丝、 拉手、 锁、 碰珠。合页等, 按设计要求或经甲方和设计师确认的品种、 规格、 型号备购。
2.2 主要机具:
2.2.1 电动机具: 手电钻、 小台锯。
2.2.2 手用工具、 大刨、 二刨、 小刨、 裁口刨、 木锯、 扁铲、 木钻、 丝锥、 螺丝刀、 钢锯、 钢水平、 凿子、 钢挫、 钢尺。
2.3 作业条件。
2.3.1 结构工程和有关厨柜、 洗手盆柜的连体构造已具备安装壁柜和吊柜的条件, 室内已有标高水平线。
2.3.2 厨柜、 洗手盆柜成品已进场, 并经验收。数量、 质量、 规格、 品种无误。
2.3.3 厨柜、 洗手盆柜产品进场验收合格后, 应及时对安装位置靠墙, 贴地面部位涂刷防腐涂料, 其它各面应涂刷底油漆一道。存放平整, 保持通风; 不准露天存放。
2.3.4 厨柜、 卫生间洗手盆柜的框和扇, 在安装前应检查有无窜角、 翘扭、 弯曲、 劈裂。如有以上缺陷, 应修地合格后再行拼装。吊柜钢骨架应检查规格, 有变形的应修正合格后再进行安装。
2.3.5 厨柜、 卫生间洗手盆柜的框和扇都在都该部位瓷砖粘贴工程完工后进行安装。
B、 操作工艺:
3.1 工艺流程:
现场放线编制厨柜、 卫生间洗手盆柜的加工清单 → 工厂加工 → 找线定位 → 框、 架安装 → 壁框隔板支固点安装 → 壁 (吊) 框扇安装 → 五金安装
3.2 现场放线: 抹灰前利用室内统一标高线, 按设计施工图要求的厨柜、 卫生间洗手盆柜标高及上下口高度, 考虑抹灰厚度的关系, 确定相应的加工尺寸要求。编制厨柜、 卫生间洗手盆柜的加工清单。
3.3工厂加工: 严格按照施工图和要求和现场放线形成的加工清单要求组织加工。并对完成的成品进行编号。并考虑好现场安装时的收口边处理。
3.4 找线定位: 核对工厂来的厨柜和卫生间洗手盆柜的加工清单和成品, 确定相应的位置。
审核人

交底人

接受交底人

1、 本表由施工单位填写, 交底单位与接受交底单位各存一份。
2、 当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写。

编 号

工程名称

交底日期

施工单位

分项工程名称
洗手盆柜和厨柜
交底提要
洗手盆柜和厨柜的相关材料、 机具准备、 质量要求及施工工艺。
交底内容:

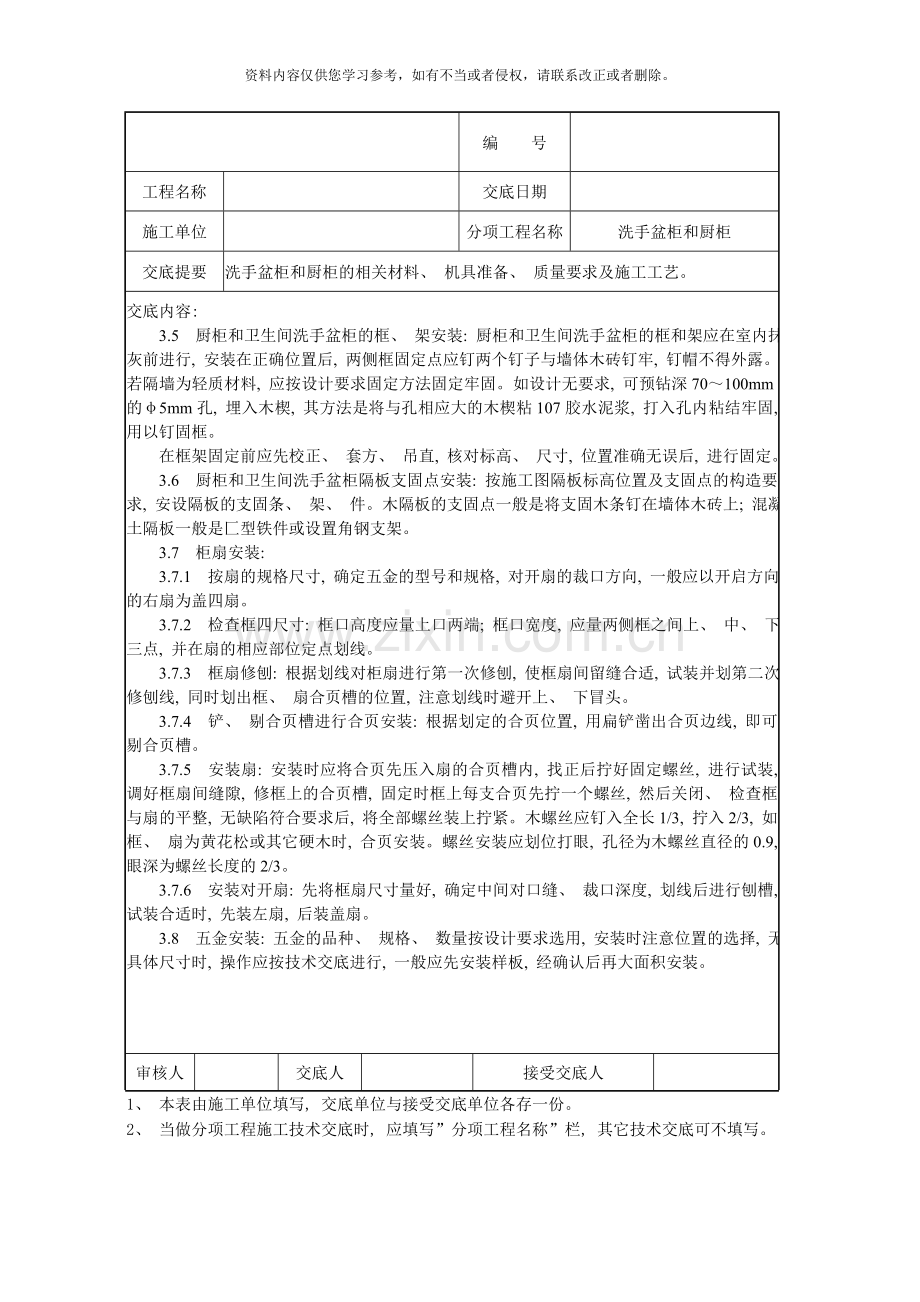

3.5 厨柜和卫生间洗手盆柜的框、 架安装: 厨柜和卫生间洗手盆柜的框和架应在室内抹灰前进行, 安装在正确位置后, 两侧框固定点应钉两个钉子与墙体木砖钉牢, 钉帽不得外露。若隔墙为轻质材料, 应按设计要求固定方法固定牢固。如设计无要求, 可预钻深70～100mm的φ5mm孔, 埋入木楔, 其方法是将与孔相应大的木楔粘107胶水泥浆, 打入孔内粘结牢固, 用以钉固框。
在框架固定前应先校正、 套方、 吊直, 核对标高、 尺寸, 位置准确无误后, 进行固定。
3.6 厨柜和卫生间洗手盆柜隔板支固点安装: 按施工图隔板标高位置及支固点的构造要求, 安设隔板的支固条、 架、 件。木隔板的支固点一般是将支固木条钉在墙体木砖上; 混凝土隔板一般是匚型铁件或设置角钢支架。
3.7 柜扇安装:
3.7.1 按扇的规格尺寸, 确定五金的型号和规格, 对开扇的裁口方向, 一般应以开启方向的右扇为盖四扇。
3.7.2 检查框四尺寸: 框口高度应量上口两端; 框口宽度, 应量两侧框之间上、 中、 下三点, 并在扇的相应部位定点划线。
3.7.3 框扇修刨: 根据划线对柜扇进行第一次修刨, 使框扇间留缝合适, 试装并划第二次修刨线, 同时划出框、 扇合页槽的位置, 注意划线时避开上、 下冒头。
3.7.4 铲、 剔合页槽进行合页安装: 根据划定的合页位置, 用扁铲凿出合页边线, 即可剔合页槽。
3.7.5 安装扇: 安装时应将合页先压入扇的合页槽内, 找正后拧好固定螺丝, 进行试装, 调好框扇间缝隙, 修框上的合页槽, 固定时框上每支合页先拧一个螺丝, 然后关闭、 检查框与扇的平整, 无缺陷符合要求后, 将全部螺丝装上拧紧。木螺丝应钉入全长1/3, 拧入2/3, 如框、 扇为黄花松或其它硬木时, 合页安装。螺丝安装应划位打眼, 孔径为木螺丝直径的0.9, 眼深为螺丝长度的2/3。
3.7.6 安装对开扇: 先将框扇尺寸量好, 确定中间对口缝、 裁口深度, 划线后进行刨槽, 试装合适时, 先装左扇, 后装盖扇。
3.8 五金安装: 五金的品种、 规格、 数量按设计要求选用, 安装时注意位置的选择, 无具体尺寸时, 操作应按技术交底进行, 一般应先安装样板, 经确认后再大面积安装。

审核人

交底人

接受交底人

1、 本表由施工单位填写, 交底单位与接受交底单位各存一份。
2、 当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写。

编 号

工程名称

交底日期

施工单位

分项工程名称
洗手盆柜和厨柜
交底提要
洗手盆柜和厨柜的相关材料、 机具准备、 质量要求及施工工艺。
交底内容:
C、 质量标准:
4.1 主控项目
厨柜和洗手盆柜制作与安装所用材料的材质和规格、 木材的燃烧性能等级和含水率、 花岗石的放射性及人造木板的甲醛含量应符合设计要求及国家现行标准的有关规定。
4.1.1厨柜和卫生间洗手盆柜安装预埋件或后置埋件的数量、 规格、 位置应符合设计要求。
4.1.2.厨柜和卫生间洗手盆柜的造型、 尺寸、 安装位置、 制作和固定方法应符合设计要求, 厨柜和卫生间洗手盆柜安装必须牢固。
4.1.3厨柜和卫生间洗手盆柜配件的品种、 规格应符合设计要求, 配件应齐全, 安装应牢固。
4.1.4厨柜和卫生间洗手盆柜的抽屉和柜门应开关灵活、 回位正确。
4.2一般项目
4.2.1厨柜和卫生间洗手盆柜表面应平整、 洁净、 色泽一致, 不得有裂缝、 翘曲及损环。
4.2.2厨柜和卫生间洗手盆柜裁口应顺直、 拼缝应严密。
4.2.3厨柜和卫生间洗手盆柜安装的允许偏差和检验方法应符合《建筑装饰装修工程施工质量验收规范》表12.2.10的规定。
外形尺寸: 3mm。
立面垂直度: 2mm。
门与框架的平行度: 2mm。保证项目:
D、 成品保护:
5.1 木制品进场后及时刷底油一道, 靠基层面应刷防腐剂; 并及时入库存放。
5.2 厨柜和洗手盆柜安装时, 严禁碰撞抹灰及其它装饰面的口角, 防止损坏成品面层。
5.3 安装好的壁柜隔板, 不得拆动, 保护产品完整。
审核人

交底人

接受交底人

1、 本表由施工单位填写, 交底单位与接受交底单位各存一份。
2、 当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写。

编 号

工程名称

交底日期

施工单位

分项工程名称
洗手盆柜和厨柜
交底提要
洗手盆柜和厨柜的相关材料、 机具准备、 质量要求及施工工艺。
交底内容:

E、 应注意的质量问题:
6.1 抹灰面与框不平: 多为墙面垂直度偏差过大或框安装不垂直所造成。注意立框与抹灰的标准, 保证观感质量。
6.2 柜框安装不牢: 预埋件、 木砖安装前已松动或固定点少。连接、 钉固点要够数, 安装牢固。
6.3 合页不平、 螺丝松动、 螺帽不平正、 缺螺丝: 主要造成的原因是合页槽不平、 深浅不一致, 安装时螺丝钉打入太长, 产生倾斜, 达不到螺丝平卧。操作时应按标准螺丝打入长度的1/3, 拧入深度2/3。
6.4 柜框与洞口尺寸误差过大; 基体施工留洞不准。结构或基体施工留洞时应符合要求的尺寸及标高。

F、 质量记录:
本工艺标准应具备以厂的质量记录:
7.1 厨柜及卫生间洗手盆柜制品应有产品合格证, 木制品应有烘干含水率资料。
7.2 应有质量验评资料。

审核人

交底人

接受交底人

1、 本表由施工单位填写, 交底单位与接受交底单位各存一份。
2、 当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写。
