资源描述

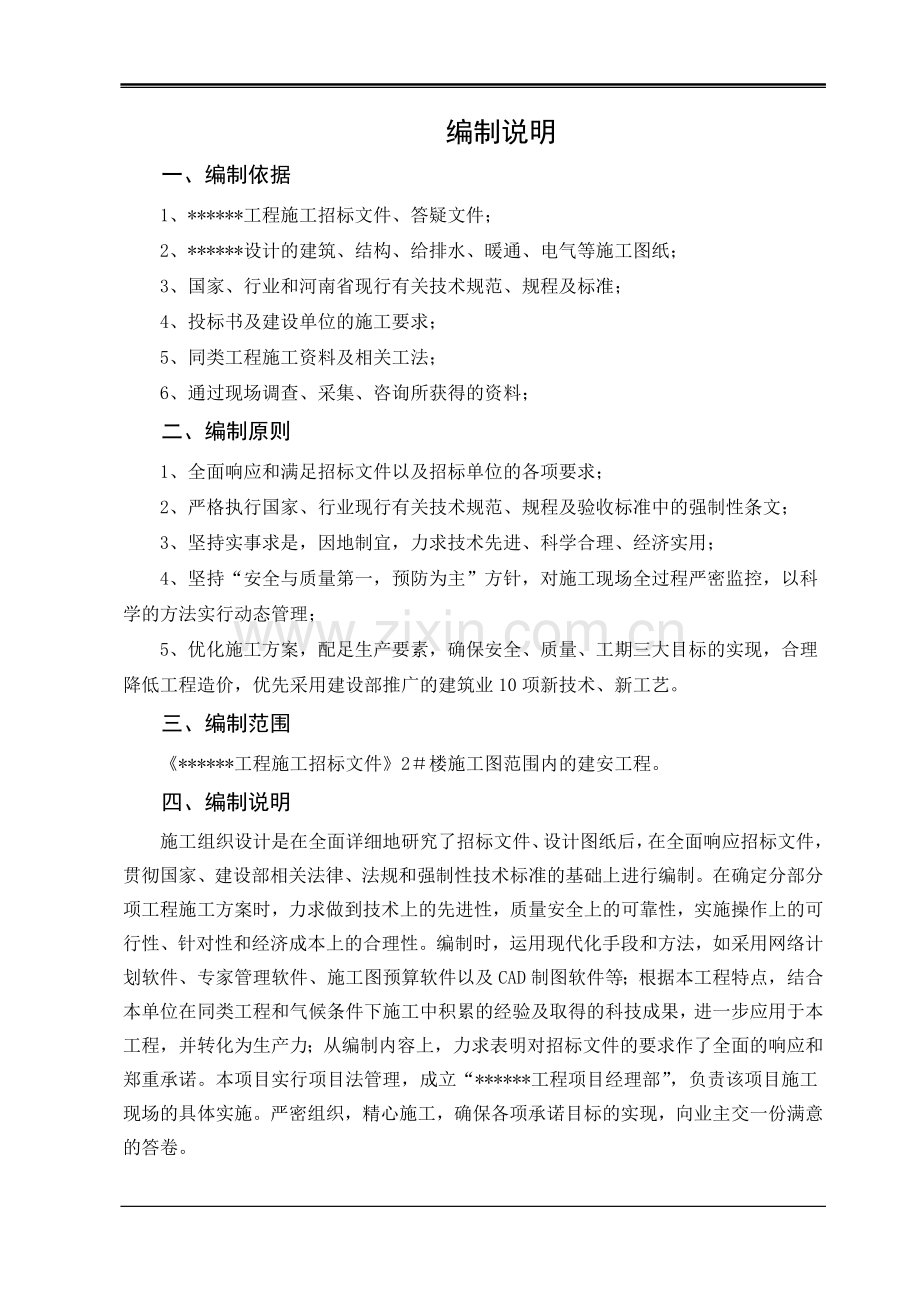

编制说明
一、编制依据
1、******工程施工招标文件、答疑文件；
2、******设计的建筑、结构、给排水、暖通、电气等施工图纸；
3、国家、行业和河南省现行有关技术规范、规程及标准；
4、投标书及建设单位的施工要求；
5、同类工程施工资料及相关工法；
6、通过现场调查、采集、咨询所获得的资料；
二、编制原则
1、全面响应和满足招标文件以及招标单位的各项要求；
2、严格执行国家、行业现行有关技术规范、规程及验收标准中的强制性条文；
3、坚持实事求是，因地制宜，力求技术先进、科学合理、经济实用；
4、坚持“安全与质量第一，预防为主”方针，对施工现场全过程严密监控，以科学的方法实行动态管理；
5、优化施工方案，配足生产要素，确保安全、质量、工期三大目标的实现，合理降低工程造价，优先采用建设部推广的建筑业10项新技术、新工艺。
三、编制范围
《******工程施工招标文件》2＃楼施工图范围内的建安工程。
四、编制说明
施工组织设计是在全面详细地研究了招标文件、设计图纸后，在全面响应招标文件，贯彻国家、建设部相关法律、法规和强制性技术标准的基础上进行编制。在确定分部分项工程施工方案时，力求做到技术上的先进性，质量安全上的可靠性，实施操作上的可行性、针对性和经济成本上的合理性。编制时，运用现代化手段和方法，如采用网络计划软件、专家管理软件、施工图预算软件以及CAD制图软件等；根据本工程特点，结合本单位在同类工程和气候条件下施工中积累的经验及取得的科技成果，进一步应用于本工程，并转化为生产力；从编制内容上，力求表明对招标文件的要求作了全面的响应和郑重承诺。本项目实行项目法管理，成立“******工程项目经理部”，负责该项目施工现场的具体实施。严密组织，精心施工，确保各项承诺目标的实现，向业主交一份满意的答卷。
第二章 工程概况及工程特点
一、工程概况
本工程为正商******2#楼工程，工程地址位于**路与**南路交叉口东南部。
(一)建筑部分
2#楼总建筑面积39024.65m2，地下一层，地上三十四层,建筑高度96.9m； 地下一层为设备用房及车库，地上三十四层均为住宅。地下一层层高5.47m，住宅层高均为2.850m。
本工程均为一类高层建筑，耐火等级一级，建筑物设防烈度七度，室内外高差均为0.3m，±0.000相当于绝对标高程均为103.99m。
1、室内装修：
楼地面：地下室为细石砼地面，一楼及以上公共部分为面砖，一~三层楼梯间、水暖电井为水泥砂浆压光地面，住宅部分均为水泥砂浆毛地面；
内墙面：地下室水泥砂浆乳胶漆。一层及以上公共部分为干挂花岗岩内墙面，楼梯间粉刷石膏白色乳胶漆。水、暖、电井为混合砂浆内墙面，住宅部分为混合砂浆内墙面（批乳胶漆两道）。
顶棚：地下室为聚苯板保温顶棚，前室、风机间、楼梯间水泥砂浆乳胶漆顶棚，水、电、暖井为很合砂浆顶棚。
2、室外装修：
外墙：外墙外保温涂料饰面，外墙外保温面砖饰面。
不保温外墙涂料饰面，不保温外墙面砖饰面。
门窗：门窗除注明外推拉窗均采用85系列，用于平开、固定的窗均采用60系列，所有开启扇均加纱扇，窗的气密性等级4级，外窗采用5mm白色浮化玻璃双层，空气层为9mm.
防火门：地下室防火门和地上公共部分的防火门采用木质防火门。
电梯：本工程每单元设2部电梯（南侧一部兼消防和无障碍电梯），载重为1000千克，梯速按1.750m/s。
3、地下室防水：
地下室防水等级按二级设计,砼抗渗等级为S6防水砼，底板和侧壁做4mm厚SBS改性沥青卷材防水。
4、屋面及楼地面防水：
屋面防水等级为二级，防水层耐用年限为15年。防水层为改性沥青卷材防水，3mm厚的聚酯胎两层。电梯井等不上人屋面采用防水层为改性沥青卷材防水，3mm厚的聚酯胎两层。雨蓬防水为钢性防水。
5、节能保温：屋面保温采用50厚聚苯板，屋面传热系数为0.44W/（m2.k）；外墙保温采用50厚聚苯板，传热系数为0.77W/（m2.k）；地下室顶板采用80厚单面带钢丝网聚苯板，传热系数0.500 W/（m2.k）.
(二)地基与基础
本工程建筑场地属黄河冲积砂平原，在7度地震条件下不存在可液化土层，为抗震有利地段，地下水为承压水，勘察期间地下水位埋深在22-23.5米左右。该地下水对砼结构无腐蚀性，对砼结构中的钢筋有弱腐蚀性，抗浮设防水位16米。
本工程地基均采用CFG桩，桩径400mm，有效桩长≥16.000m，桩距为1.200m，共1018根，单桩竖向承载力特征值Ra≥620KN。基础为筏板基础，筏板厚为1600mm，垫层砼强度等级为C15，基础及地下室外墙、顶板砼强度等级均为C35，抗渗等级S6。
（三）结构部分
本工程主体结构以下部分为剪力墙结构，上部为剪力墙结构。结构设计使用年限为50年，结构安全等级为二级，抗震设防类别为丙类。结构抗震等级为二级。
1、砼强度等级：
砼 强 度 等 级 表2.1
B-2# 楼 部 位
混凝土强度等级
17.05m及以下剪力墙、连梁、柱、梁板、楼梯
C35
59.8m及以下剪力墙、连梁、柱、梁板、楼梯
C30
59.8 m以上剪力墙、连梁、柱、梁板、楼梯
C25
构造柱、过梁
C25
2、钢筋： 为HPB235钢筋； 为HRB335钢筋； 为HRB400钢筋。
3、砌体：±0.000及以上标准层均采用A3.5级的加气混凝土砌块，砌筑砂浆为M5的混合砂浆。±0.000以下采用MU10蒸压灰砂砖，M5水泥砂浆砌筑，后砌填充墙沿高设2Ф6@600拉接筋，当墙高度大于4m时，在墙高中部或门顶设置与柱相连接的通长钢筋砼圈梁，圈梁梁款同墙厚。当墙长大于5m时，墙顶部应与梁或板拉接。墙长超过层
高2倍时，要设置钢筋砼构造柱。
（四）给排水部分
本工程设有室内给水系统、室内排水系统、消火栓给水系统和自动室内喷水系统，室内外雨水管系统，室外冷凝水管系统，并配备灭火器。
1、生活给水系统
根据甲方提供的资料本小区给水有二路市政进水，分别有**路、**南路引入，管径DN250，室外市政供水压力P=0.3MPa。
本楼住宅用水定额Q=150L/人.天，最高日用水量195.84m3，最大时用水量22.36m3，根据建筑物高度，给水系统竖向划分为三个区，1-5层为低区，市政压力直接供水，6-20层为中区，21-34层为高区。其中6层至13层，21层至28层经减压阀后供给，中、高区采用变频供水装置供水，中区水泵供水，水压为0.85MPa，高区水泵供水，水压为1.25MPa.
室内高区给水干管采用涂塑钢管，卡箍连接、支管采用PP-R热熔连接，管材规格采用S5系列。
生活水系统采用普通水表，水表放在每层水井内。每户给水水平支干均沿垫层暗敷。户内及走道水管敷设后应在地面刷一道绿色标示线，生活给水管道上的阀门DN≤50时用截至阀，D>50时用闸阀或蝶阀。
2、生活污水系统、废水系统
本工程污、废水采用合流制，室内±0.000以上污废水重力流排至室外污水管，地下室污水经潜水排污泵提升至室外污水管。污水经中水设施处理后回用。
管材：排水立管采用UPVC螺旋消音管，其它选用UPVC普通塑料排水管，粘接接口。
3、排水系统
本工程住宅最高日排水量176.26m3，污水立管采用螺旋pvc-u塑料排水管，专用管体连接，污水立管采用管件连接。
4、消防给水工程
本工程为一类住宅楼，室内消防用水量15L/S，室内消防用水量20L/ S，火灾延续时间2小时，消防系统应有明显的启闭标志。
（五）电气部分
1、 范围
本设计包括电力配电系统，照明系统，宽带及电话系统，有线电视系统，楼寓对讲
系统，电气安全与防雷接地系统。
2、电源
本楼电源采用TN-C-S系统，公共部分采用三相四线电缆由专用配电房引来，住宅电源采用三相四线电缆由住宅变电所引来，楼内采用TN-S系统，消防用电按一级负荷，客梯按二级负荷，均采用双电源供电方式，最末一级配电箱处自动切换，其余负荷按二级负荷。
3、防雷与接地
本建筑按三类防雷建筑设计，采用工作接地，安全接地，防雷接地，公共建筑物基础钢筋为接地体的联合接地系统，接地电阻R不大于1欧姆，建筑物内低压接地形式为TN-S，所有用电设备外露可导电部分应可靠接地。屋面采用Φ10的镀锌圆钢用支持卡子固定，女儿墙上安装避雷带作为接闪器，突出屋面的各种金属构件均和避雷带焊接连通，利用2根主筋作引下线与基础钢筋焊接，在强、弱电井道设镀锌扁钢－40×4作为专用接地引下线；为防侧雷击，标高60米以上部分每层利用圈梁主筋作均压环，与防雷引下线相连，外露栏杆金属门窗等较大金属构件直接或通过预埋铁和引下线相连。总等电位连接：进入建筑物的电缆外皮、公用设施的金属管道、接地引下线互相连通实现总等电位，垂直敷设的金属管道构件顶端和底部与防雷装置相连，住宅内的卫生间作局部等电位联接。
4、消防系统
本工程采用集报警控制系统，消防控制室设在青-2#楼一层，探测器设在各层前室，走道、电井、屋顶电梯机修房设置感烟探测器，探测器与灯具的水平净距应大于0.2米，与送风口边的水平净距应大于1.5米，与自动喷淋头的净距应大于0.3米，与墙体或其它遮挡物的距离应大于0.5米。各层适当位置设置声光报警器，各层适当位置设置手动报警按钮及消防对讲电话插孔，在消火栓箱内设消火栓报警按钮，接线盒设在消火栓的开门侧，低距地1.8米。
二、工程特点
1、本工程位于郑州市**路与**南路交叉口东南部，该位置为郑州市内较繁华地段，人流较多，而本建筑物为一类高层建筑，安全工作必须放在首位。
2、基坑开挖较深，做好基坑边支护和防护工作，是确保安全施工的前提和基础。
3、本工程均采用商品砼。筏板混凝土厚度1.6m，属大体积混凝土，浇注时间加长，
混凝土的后期养护非常关键，增加了施工周期。
4、由于施工任务较大、工期相对紧张，现场班组较多、人员较杂，协调搞好各施工班组配合工作是关键。
5、本工程为正商******高层住宅楼，现场有四个项目部同时施工，且场地狭小,合理的布置施工场地内的道路及生产生活用房对保证工程的文明施工，提高生产效率，避免施工中各工程的相互影响起着重要的作用。
第三章 施工部署
一、施工总体目标
质量目标：达到国家GB50300-2001各项《建筑工程施工质量验收统一标准》“合格”标准。
施工工期目标：516日历天
安全管理目标：认真贯彻“安全第一，预防为主”的方针，加强安全生产的科学管理，建立安全生产责任制，采取安全技术措施，加强安全检查，杜绝因工亡人事故及重伤事故。
科技目标：以“科技兴企”为指针，施工中广泛推广应用建设部建筑业10项新技术。
环保指标：合理布局、清洁生产、道路畅通、整洁施工、降低污染、减少噪音。
二、组织机构及职能部门职责
我公司将指派国家一级项目经理担任项目负责人具体组织施工，建立以项目经理为主的施工管理系统和以项目技术负责人为主的技术管理系统。下设五科一室（即施工技术科、安全质量科、计划科、设备物资科、财务科、调度室），具体负责施工现场协调指挥、计划安排、安全管理、物资供应、技术质量控制、劳动力调配等。技术管理成立三级管理层，由公司高工组成专家组，负责技术咨询、方案评审及解决技术难题；由公司施工、科技部门和项目施工技术科组成攻关层，负责制定技术方案、施工方案，组织技术难题科技攻关和实施；由项目部施工技术科和各专业负责人组成指导层，负责作业层的技术指导和工程质量把关，保证工程高速、优质、顺利完工。根据单位工程的施工特点及工期总体安排情况本投标人拟在施工作业层将组建施工队，具体作业工区：
钢筋作业工区：负责钢筋施工；
模板作业工区：负责模板施工；
混凝土作业工区：负责混凝土施工；
砌筑作业工区：负责工程围护结构施工；
机电作业工区：负责机械施工、维修、保养；
装修作业工区：负责一般装修工程的施工；
安装作业工区：负责水、暖、电安装。
组织机构体系图见图3.1。
图3.1《组织机构体系图》
*******楼工程项目部
项 目 经 理
项目副经理
项目技术负责人
*******公司
施工技术科
安装作业工区
机电作业工区
钢筋作业工区
模板作业工区
混凝土作业工区
装修作业工区
计划科
设备物资科
财务科
安全质量科
调度室
砌筑作业工区
施工一队
施工二队
第四章 施工方案
一、施工方案总说明
（一）总的安排
施工队伍进场后，尽快形成施工态势，本工程工期紧，任务重，建筑体量较大，为满足工期要求，按照平行施工、齐头并进的思路组织施工，各单位工程按照各自的特点，安排相对独立的施工队伍，各队按任务划分分别配备相对独立的劳动力体系，并在项目部统一协调下展开施工，同时合理安排工序交叉作业，均衡调度生产各要素，圆满完成施工任务。
（二）施工流水段
根据本工程特点和招标文件对工期、质量的要求，结合我们以往在同类工程上的施工经验，力求做到技术方案与劳动力、机械设备、周转材料等生产要素的最佳配置。其中各分部、分项工程均采用分阶段适时插入的施工方法，即：各施工段在后续工程具备施工条件时迅速组织插入施工，以节约工期。
（三）主要施工方法
1、建立施工测量控制网
工程开工前，对场区水准点进行全面复查，复查结果报业主、监理批准认可后方可开工。然后根据施工总平面图上拟建的建筑物的坐标位置、基线、基点的相关数据，城市水准点或设计图纸上指定的相对标高参照点，用激光经纬仪、水准仪进行网点的测设。
2、钢筋工程：直径20及以上的钢筋采用直螺纹套筒连接，直径18及以下的钢筋采用焊接或搭接绑扎。
3、模板体系：计划采用全木模板体系，墙、柱、梁、板、楼梯模板全部采用18mm厚镜面多层板。龙骨采用50×100mm木枋。
4、本工程全部采用商品砼，砼输送泵输送。目前清水砼工艺在全国各地基本得到推广，我公司中标后将在该工程运用清水砼施工技术，清水砼质量标准为：
⑴砼振捣密实，表明平整光滑，色泽均匀一致，无明显气泡，无裂缝、锈斑。
⑵板、梁底面平顺，接缝处不漏浆，现浇顶板面平整密实，无脚印，楼梯踏步成型准确。
⑶构件几何尺寸准确，轴线通直，标高一致。
⑷阴、阳角垂直，方正，线条顺直。
⑸施工缝位置留设正确，接槎平顺，无明显痕迹。
5、内脚手架采用满堂钢管脚手架，主体外脚手架采用悬挑双排钢管脚手架。外辅以密目阻燃安全网实行全封闭施工，确保行人及施工作业安全。
二、施工工序流程
1、基础施工工序流程：见图4.1
2、主体施工工序流程：见图4.2
三、测量施工方案及沉降观测
（一）施工控制网
（1）施工控制网的测量，应制订施工控制网的测放方案；测量应遵循先整体后局部的工作程序进行。
（2）施工控制网点的布设和网点布设间距应满足各建筑物施工定位放线和技术监督的要求，并与总平面图相配合，以便在施工过程中，保持有足够数量的控制网点，为施工提供定位测设及技术复核的标志。
（3）各建筑物的施工定位及施工控制网点的布设，应根据施工控制网进行定位测设，沿距建筑物开挖线约2m远位置测设各轴线方向控制基准点，将主控轴线外引埋设基准点，要求埋深1.5m，并浇注混凝土稳固，加以保护。
底 板 防 水
细石砼保护层
基 坑 放 线 复 测
底板钢筋工程
底板周边模板支模
底板砼施工
地下一、二层结构施工
回 填 土
图4.1地下工程施工流程图
柱、剪力墙钢筋插筋
桩间土及破桩头
测 量 放 线
地下室外墙防水
图 4.2 主体工程施工工序流程图
测 量 放 线
墙、柱 钢 筋 绑 扎
墙、柱 模 安 装
浇 筑 墙、柱 砼
墙、柱砼养护、拆模
梁 底 模 安 装
梁 钢 筋 绑 扎
梁侧模、板模安装
顶 板 钢 筋 绑 扎
浇 筑 顶 板、梁 砼
砼 养 护
隐蔽工程验收
水 、电 预 埋
隐
蔽
工
程
验
收
管线预埋及留洞
（4）施工控制网点的测量应进行闭合误差校核，误差值在1/5000内，可按比例修正，超出允许误差值时应复测。
（5）测设施工控制网点网时，测量应不少于一个测回(往返测为一个测回)。
（6）统一的施工控制网点，水准点，及建筑物的主轴线等控制点标志，应设置牢固、稳定，不下沉、不变位，并用混凝土保护，重点的标志和环境保护需要，可加高护栏围护。
1、平面内建筑物的定位放线
±0.000以下的定位放线施工采用外控法，±0.000以上需采用外控法与内控法相结合的方法，定位放线。根据图纸设计提供坐标，在基坑四周布置平行于建筑物主要轴线的轴控制点来指导地下部分结构施工。
2、高程控制
（1）根据业主提供的水准点标志或勘测设计图纸上指定的水准点相对标高参照点，用水准仪准确地引测到施工场地附近便于监控的相应位置上，用于监控的水准点位置，应牢固稳定，不下沉、不变形。
（2）高程的引测应进行往返一个测回，其闭合误差值不得超过规定。闭合误差值在允许值范围内,可按水平距离比例相应修正。
3、建筑物轴线的定位及标定
（1）根据总平面图或四置平面图所标示的方位、朝向定出基点，用经纬仪测量定位，用钢尺丈量平面尺寸。
（2）分画轴线开间尺寸，应用总长度尺寸进度复核，尽量减少分画尺寸积累误差。
（3）延伸轴线标志的轴线桩应设在距离开挖基坑上坡边1～1.5m以外，轴线标志应标画出各纵横轴线代号。
（4）延伸轴线标志标画的轴线桩及建筑物应牢固、稳定和便于监控。
4、施工抄平放线
（1）基础施工抄平放线
基础根据基础平面图及大样图按建筑物的轴线定位，连接相应的轴线。
用水准仪把相应的标高引测到水平桩或轴线上，并画标高标记。
基坑坑底开挖宽度应通线校核，坑底深度应经水平标高校核无误后，并把轴线和标高引移到基坑，在基坑中设置轴线，基础边线及高程标记，在垫层面上放出(弹墨线)基础平面尺寸。
基础模板完成后应按设计图纸要求校核模板安装的几何尺寸，在模板周边放出基础面的标高线，并用钉子标示(在竖向钢筋上用红油漆标示)，柱的轴线和边线标记，应延长线引至基础边线外，方便施工复核。
基础施工完成后，把轴线测到基础面，并按施工图放出有关的柱等截面尺寸线，有预留孔洞、管道、埋件等应按施工图纸的位置放出有关的标示(包括标高和截面等几何尺寸)。
（2）主体施工抄平放线
结构平面的施工放线：根据已有控制网点的主轴线精确引测到承台基础上，必须
引测复核无误后做标记。
高程施工测量：把水准点标高精确引测到柱上并选择便于向上传递位置作好标记，作为向上传递的控制点，再根据施工图用钢尺将标高传递到各处(要注意减少积累误差)。
测量人员必须持证上岗，测量仪器要满足精度要求，并有鉴定标签，采用“四固定”测量措施，即科学仪器、设备固定、观察人员固定、观察条件环境基本固定，观察线路、镜位、程序、方法固定。测量实行换手复测，双人操作，一人测定，另一人复测，技术负责人审核制度，以确保整体施工准确。
5、沉降观测点的设置及观测记录
（1）沉降观测点、水准点的设置
建筑物的沉降观测，要先布设专用的水准点。为相互检查、核对，至少应设置3个水准点控制点，埋设地点必须稳定，无沉降影响，不得受施工机具及车辆碰压，且顶部要加盖保护。为便于观测，水准点离被测建筑物一般在50～100m范围内。
（2）观测点的布设。观测点的点位、数量应显示建筑物的沉降情况，这与被测建筑物的结构特点、荷重、基础形式、工程地质条件有关。在建筑物的基础转角处、地质变化地方、沿建筑物四周按照设计要求设置观测点。观测点用圆头钢筋焊在钢柱上，以便沉降观测时立尺。
+0.200
图4.3 沉降观测点埋设图
（3）沉降观测时间、方法和精度要求
1）地下室施工到标高0.200处时进行第一次标高测量，上部结构施工完两层进行一次沉降观测，以上每施工完三层进行一次沉降观测，主体封顶后第一年每季度进行一
次，第二年每半年一次，第三年以后每年一次，直至沉降稳定为止。若发现沉降有异常时，应及时通知设计单位。
2）观测要做到三固定。即：固定人员观测和整理成果；固定使用水准仪及水准尺；使用固定水准点。
3）沉降观测的方法和精度要求。沉降观测采用工程水准仪和刻度精确的水准尺进行。观测时应尽量缩短仪器到水准尺的距离，以20～30m为宜，最远不超过40m。每次观测均应采用环行闭合方法或往返闭合方法，当场进行检查，并作好记录。其闭合差均应在规范所规定的允许范围内。
四、桩头处理方案
本工程的地基处理、基坑支护等为业主直接分包项目，作为总包方对上述项目进行管理和必要的配合工作。
基坑开挖到设计标高后，为了确保设计标高以下不出现裂缝，余留桩头用人工凿除。对个别设计标高以下出现裂缝或其它桩头质量问题的桩头，全部剔除开裂或有其它质量问题的部位，用高一强度等级砼找平到设计标高，要注意修补后桩头砼的养护工作。
1、工艺流程
桩头处理→桩头涂水泥基渗透结晶型防水涂料
2、桩头处理
⑴桩头凿到设计标高，表面基本平整；
⑵清除桩头表面杂物，将桩头蜂窝结构及疏松结构全部凿除，直到见到坚硬的砼基层，桩头表面要凿平、凿顺、凿毛、冲洗干净；
⑶桩头防水施工前要先对桩头表面用水湿润，保证桩头表面处在潮湿状态，且潮湿深度越深越好，但不得有明水。
3、桩头防水施工
⑴桩头处理合格后，用水泥基渗透结晶型防水涂料在桩头表面涂一层。
⑵桩头与垫层连接的四周，向垫层延伸20cm
⑶对遇水膨胀止水条要进行保护。
五、地下防水施工方案
地下室防水等级为二级,基础及地下室结构采用抗渗等级为S6防水砼，加铺一道4厚SBS改性沥青卷材两道防水。
（一）SBS防水卷材施工
本工程基底及外墙外侧均采用防水卷材。
1、基层要求及处理
(1) 基层必须牢固，无松动、起砂等缺陷。
(2) 基层表面应平整光滑、均匀一致。
(3) 基层应干燥，含水率宜小于9%。
(4) 基层若高低不平或凹坑较大时，应用掺加建筑胶的1:3水泥砂浆抹平。
(5) 必须将突出基层表面的异物、砂浆疙瘩等铲除，并将尘土杂物清除干净，最好用高压空气进行清理。
2、卷材铺贴前的准备工作
(1) 检查基层的质量：
找平层必须有坚固而平整的表面，其平整度用 2m 长的直尺检查时，不应超过5mm。基础周边砌砖模表面用水泥砂浆找平，并在阴角处抹成圆角。
(2) 涂刷冷底子油
水泥砂浆找平层养护完毕，表面基本干燥后，然后再涂刷冷底子油，冷底子油用胶刷涂刷，涂刷要均匀，愈薄愈好。涂刷冷底子油后经风干不沾手就开始铺贴卷材。
(3) 清理卷材：
卷材在使用前几天，找个清洁的宽敞地面，将卷材全部摊开，清扫干净，根据铺贴尺寸，裁剪合适，然后反卷过来直至备用。清理好备用的卷材要防止溅水弄脏。运输到基底上使用要有计划性，随运随用，不在基坑内堆积过多，不让卷材在基坑内过夜，以免卷材受潮。
3、 卷材铺贴顺序：先铺贴距离较远部分，后铺贴较近部分，即“先远后近”的施工顺序。特殊部位增加的卷材层数必须予先铺贴。
4、基底及外墙卷材铺贴
两幅卷材的长边搭接为压边，基底顺长边，墙体从下向上，短边搭接为接头。上下层及相邻卷材的接头互相错开300～350mm，平行于阴阳角铺设时，在阴阳角中增铺宽度不小于500mm的卷材条，每边各铺250mm。
5、铺贴卷材操作方法
(1) 涂刷基层处理剂
在已经处理好的基层上涂刷基层处理剂，用长柄滚刷将基层处理剂涂刷在基层表面，要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完毕，必须经过８小时以上达到干燥程度方可施行热熔法施工，以避免失火。
(2) 细部附加增强处理
对于阴阳角及桩头等部位应做附加防水层增强处理。方法是先按细部形状将卷材剪好，不要加热，在细部贴一下，视尺寸、形状合适后，再将卷材的底面（有热熔胶的一面），用手持汽油喷灯烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷一道密封材料的基层上，并压实铺牢。
(3) 弹粉线
在已处理好并干燥的基层表面，按照所选卷材的宽度留出搭接缝尺寸，将铺贴卷材的基准线弹好，以便按此记住基准线进行卷材铺贴施工。
(4) 热熔法铺贴卷材施工工艺
大面积满铺以“滚铺法”为佳，先铺粘大面、后粘贴搭接缝，这种方法可以保证卷材铺贴质量，优于卷材与基层及卷材搭接缝一次熔铺。
① 熔粘端部卷材：将整卷卷材（勿打开）置于铺贴起始端，对准基层上已弹好的粉线，滚展卷材约1m，由一人站在卷材正面将这1m卷材拉起，另一人站在卷材底部（有热熔胶）手持液化汽火焰喷枪，慢旋开关，点燃火焰，调呈蓝色，使火焰对准卷材与基面交接处同时加热卷材底面与基层面，待卷材底面呈熔融状态即进行粘铺，再由一人手持压辊对铺贴的卷材进行排气压实，这样铺到卷材端头剩下约20cm时，将卷材端头翻放在隔热板上，再行熔烤，最后将端部卷材铺牢压实。
② 滚粘大面卷材：起始端卷材粘牢后，持火焰喷枪的人应站在滚铺前方，对着待铺的整卷卷材，点燃喷枪使火焰对准卷材与基层面的夹角，喷枪距卷材及基层加热处约0.3～0.5m，施行往复移动烘烤，至卷材底面胶层呈黑色光泽并伴有微泡，即及时进行粘铺，后随一人施行排气压实工序。
③ 卷材搭接缝施工：卷材搭接缝以及卷材收头的铺粘是影响铺贴质量的关键之一，不随大面一次粘铺，而做专门处理是为保证地下工程热熔型卷材防水层的铺贴质量。
④ 搭接缝及收头的卷材必须100%烘烤，粘铺时必须有熔融沥青从边端流出，用刮刀将挤出的热熔胶刮平，沿边端封严。操作方法：
Ａ、为搭接缝粘结牢固，先将下层卷材（已铺好）表面的防粘隔离层熔掉，为防止烘烤到搭接缝以外的卷材，应使用烫板沿搭接粉线移动，火焰喷枪随烫板移动，由于烫板的挡火作用，则火焰枪只将搭接卷材的隔离层熔掉而不影响其它卷材。
Ｂ、粘贴搭接缝：一手用抹子或刮刀将搭接缝卷材掀起，另一手持枪（或汽油喷灯）从搭接缝外斜向里喷火烘烤卷材，随烘烤熔融随粘贴，并须将熔融的沥青挤出，以抹子（或刮刀）刮平。搭接缝或收头粘贴后，可用火焰及抹子沿搭接缝边缘再行均匀加热抹
压封严，或以密封材料沿缝封严。
⑤作保护层接缝收头处理后，检查防水层铺设合格，应作保护层保护已铺好的卷材防水层。
6、质量要求：
(1) 原材料必须符合设计要求和规范规定。
(2) 基层不得潮湿，更不得有积水。
(3) 卷材与基层之间和各层卷材之间应粘贴牢固，表面应平整，不得有皱折、气泡、孔洞、起壳和翘边。
(4) 卷材在阴、阳角及桩头等特殊部位均应铺贴牢固和封闭严密。
六、回填土工程
（一）施工准备
1、材料
⑴土：土质不得含有有机杂物、碎砖、垃圾等，使用前应过筛，其粒径不大于15mm，含水量应符合规定。
⑵石灰：用生石灰粉，使用前1～2d应充分熟化过筛，不得有粒径大于5mm的生石灰块，也不得含有过多水分。
2、作业条件
⑴回填灰土前，必须对地下室外墙防水层、保护层进行检查，并办完隐检手续。
⑵施工时应有防雨措施，要防止地面水流入基坑内，以免边坡塌方或基土遭到破坏。
（二）操作工艺
1、灰土回填前应将基坑底的垃圾等杂物清理干净。
2、灰土必须过筛，严格执行配合比。必须拌合均匀，拌好的灰土颜色应一致。
3、灰土施工时，应适当控制含水量。检验方法，用手将灰土紧握成团，两指轻捏即碎为宜。如土料水分过多或不足时，应晾干或洒水湿润。
4、回填灰土应分层铺摊，采用蛙式打夯机按200－250mm铺摊。每层至少夯打三遍。打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。并且严禁采用水浇使土下沉的所谓“水夯”法。
5、每层灰土夯实后，应按规范规定进行环刀取样，测出灰土的质量密度；达到要求后，再进行上一层的铺土。
（三）质量标准
回填灰土必须按规定分层夯实，取样测定夯实后的灰土质量密度，其合格率不应小于90％。灰土顶面标高允许偏差为+0、-50mm，表面平整度允许偏差为20mm。
七、钢筋工程
按照图纸设计要求，直径20及以上的钢筋采用直螺纹套筒连接，直径20以下的钢筋采用焊接及搭接。
（一）钢筋施工应注意的几点事项
1、钢筋下料：严格按设计及施工规范要求进行，配料单必须经技术部门审核后才能进行加工。原材料进场以后，必须有批号、质量认证书、原材料进场试验报告，并经监理单位核准合格以后才能使用。
2、钢筋在现场集中制作，下料时推广应用北京建研院研制出的功能齐全，符合规范要求的最新微机翻样软件。
3、为确保基础底板钢筋位置正确，对钢筋采用Φ16间距900mm的马凳筋布置成梅花形来控制。楼板双层钢筋采用Φ12间距900mm的马凳筋固定，正方形布置。
4、墙体、柱钢筋：墙柱插筋与底板筋交接处要增设定位筋，并与底板钢筋点焊牢固，防止根部位移。墙体钢筋采用钢筋梯定位，间距2000mm。墙体门洞处也要增设门洞钢筋定位卡具，以确保门洞处墙体竖筋位置准确。
φ6
φ10@500
φ12
墙体竖向筋
图4.4 墙竖筋定位卡具
φ12洞口钢筋撑
墙体竖向筋
图4.5 门洞钢筋定位卡具
洞口宽+2倍保护层厚度
5、钢筋保护层：采用专用塑料保护层块，间距：墙、梁不大于1m，板不大于1.2×1.2m，梅花布置。
图4.6 楼板底筋塑料保护层垫块
图4.7墙体钢筋塑料保护层垫块
(二) 钢筋施工过程控制
1、钢筋下料单经专职质检员审核签字后，方可下料。
2、钢筋半成品制作，先做样板，经质检员确认后成批下料。
3、新部位钢筋绑扎，先绑样板，经专职质检员和相关人员确认后，再大面积绑扎。
4、弹好墙体位置线，调整甩茬钢筋位置后再进行钢筋的绑扎。
5、顶板筋绑扎前，先弹底层筋线位、预留孔线，待下层钢筋完成申报自检合格后，再绑扎上层筋。
6、顶板钢筋绑扎全部完成，安装固定保护层塑料卡、上下层钢筋之间的铁马凳、施工缝部位封挡完成后，班组自检，自检合格后报专检，专检合格后报监理隐检。
(三)剥肋滚压直螺纹工艺流程及操作要点
1、工艺流程及施工场地、设备布置
（1）工艺流程
钢
