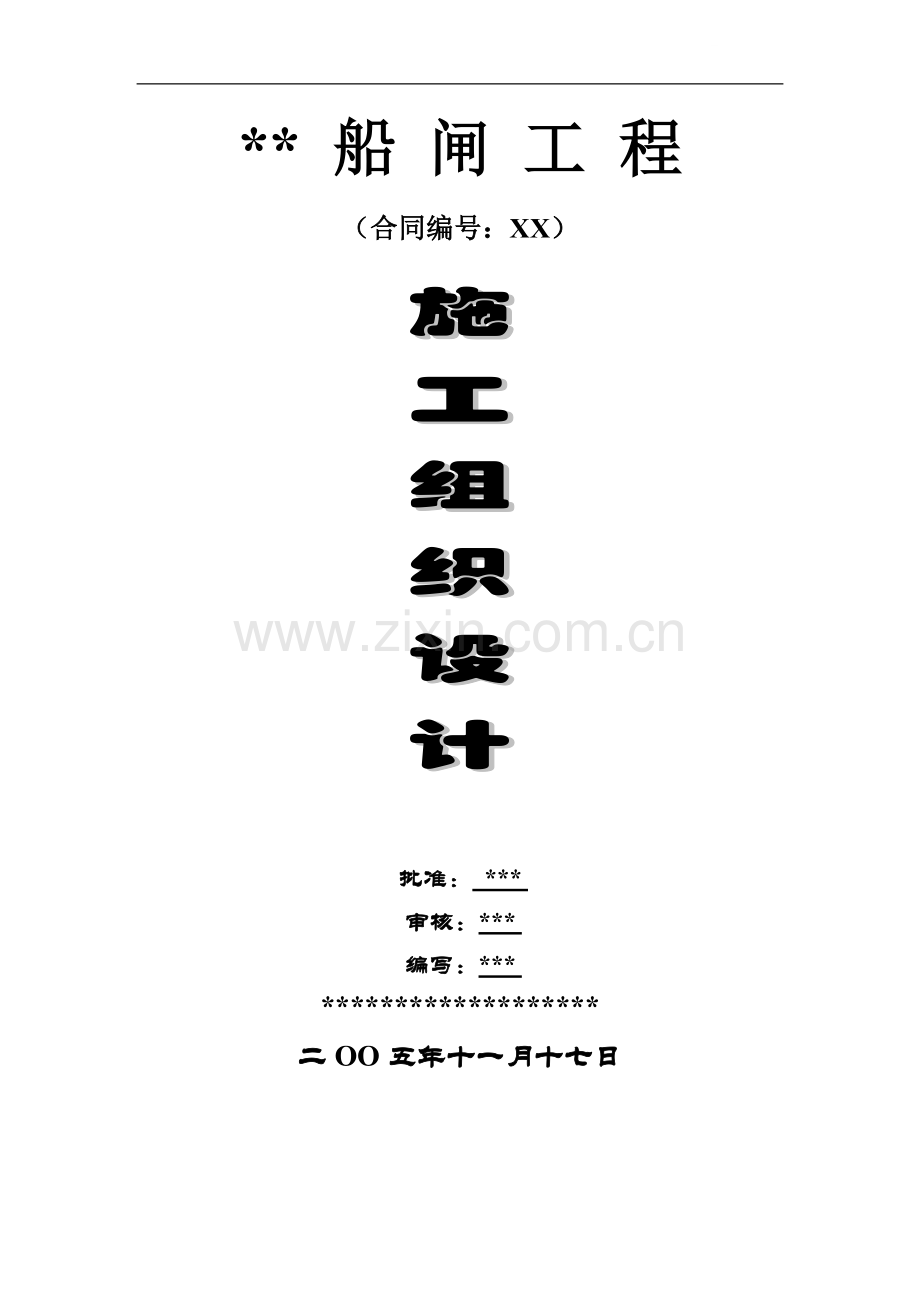

400万吨船闸项目施工组织设计.doc

** 船 闸 工 程
（合同编号：XX）
施
工
组
织
设
计

批准： ***
审核：***
编写：***
*******************
二OO五年十一月十七日

目 录

第一章 施工组织设计总说明 222
1.1 工程概况及总体布置 222
1.2 建设规模与设计标准 223
1.2.1 建设规模与标准 223
1.2.2 工程主要特性表 223
1.2.3 建筑物总体布置 225
1.2.4 水工建筑物结构型式及其尺度 226
1.2.5 闸、阀门 228
1.2.6 机械设备 229
1.3 主要工程项目、工程内容及工程量 229
1.3.1 永久工程项目 229
1.3.2 主要临时工程 230
1.3.3 本工程施工项目工程数量一览表 230
1.4 水文地质及工程地质条件 233
1.4.1 地形、地貌 233
1.4.2 气象、水文 234
1.4.3 工程地质 234
1.3.4 地震 236
1.5 施工条件及工期要求 236
1.5.1 气象条件 236
1.5.2 交通条件 237
1.5.3 施工用水、用电 237
1.5.4 地形条件 237
1.6 工期、质量及管理目标 237
1.7 编制的指导思想与编制依据 238
1.7.1 编制指导思想 238
1.7.2 编制依据 238
第二章 对本工程难点、技术关键点等问题的认识与理解 239
2.1 对船闸闸室预应力结构工程的认识与理解 239
2.1.1 闸室设计为预应力结构的目的及优点 239
2.1.2 闸室设计为预应力结构对施工的要求 240
2.1.3 预应力结构施工时的监控目的和作用 241
2.1.4 预应力结构施工时的监控措施 241
2.2 对船闸大体积砼温度控制的认识与理解 242
2.2.1 船闸大体积砼温度控制的目的 242
2.2.2 船闸大体积砼温控措施 242

2.2.3 船闸大体积砼温控监测 243
2.3 对船闸特殊结构及施工部位监控的认识与理解 243
2.3.1 施工监测与监控的目的 243
2.3.2 施工监测与监控的内容 243
2.4 对土方工程的认识与理解 244
2.5 对底板、侧墙砼工程及砼季节性施工温控措施的认识和理解 244
2.5.1 对底板、侧墙砼工程施工的认识理解 244
2.5.2 对砼季节性施工温控措施的认识与理解 245
2.6 对预制构件预制、吊装施工的认识与理解 245
2.7 对启闭机房和管理房工程的认识与理解 245
2.8 对基坑降、排水措施的认识理解 246
2.9 对工期的认识与理解 246
2.10 对安全的认识与理解 246
2.11 对机电设备和金属结构安装工程的认识 247
第三章 施工准备及施工组织机构 248
3.1 施工准备工作 248
3.1.1 施工调查 248
3.1.2 技术方面 248
3.1.3 原材料供应方面 248
3.1.4 设备供应方面 248
3.1.5 人员进场筹备 249
3.1.6 向监理工程师提出开工报告单 249
3.2 项目部机构设置 249
3.3 总公司与项目部的关系 251
3.4 项目主要管理人员岗位职责 252
3.4.1 项目经理岗位职责 252
3.4.2 项目副经理岗位职责 252
3.4.3 项目技术负责人岗位职责 252
3.4.4 终检工程师岗位职责 253
3.4.5 质检负责人岗位职责 253
3.4.6 安全负责人岗位职责 253
3.5 施工专业队伍安排 253
第四章 施工总体平面布置 255
4.1 施工总平面布置说明 255
4.2 施工临时道路布置 255
4.2.1 对外交通道路 255
4.2.2 场内临时交通道路布置 256
4.3 施工临时供电 257

4.3.1 生活区用电量计划 257
4.3.2 生产区用电量计算 258
4.4 施工临时供水 258
4.4.1 生活区供水量 258
4.4.2 施工现场供水量 259
4.4.3 生活及生产供水水源 260
4.5 施工照明 260
4.6 施工通信 260
4.7 砼拌和系统 260
4.7.1 场地布置 260
4.7.2 备料估算 261
4.8 施工临时加工厂 261
4.8.1 钢筋加工厂 261
4.8.2 木工加工厂 262
4.8.3 砼预制构件厂 262
4.9 临时码头 263
4.10 消防 263
4.11 临时房屋建筑及公用设施 263
4.11.1 总布置 263
4.11.2 平面布置图 263
4.12 主要生产、生活、办公临时设施及占地面积 264
第五章 施工进度计划及工期保证措施 265
5.1 施工进度计划 265
5.1.1 招标文件规定的阶段性控制工期 265
5.1.2 编制进度计划考虑的因素 265
5.1.3 编制的施工进度计划阶段性控制工期 266
5.2 施工进度横道图和网络图 267
5.3 工期保证措施 267
5.3.1 资源保证 267
5.3.2 管理措施 268
第六章 机械设备、试验设备、劳动力和材料计划 270
6.1 施工机械设备计划 270
6.1.1 主要机械设备配置原则 270
6.1.2 主要机械设备生产率及用量计算 270
6.1.3 主要施工设备表 274
6.2 试验检测设备 277
6.3 劳动力计划 278
6.4 主要材料和水、电需用量计划 279

第七章 基坑降排水及度汛安全保障措施 280
7.1 基坑降排水措施（关键部位及工序） 280
7.1.1 基坑降水方法的选择 280
7.1.2 轻型井点降水方法 280
7.1.3 基坑明排水 283
7.2 度汛安全保证措施 284
7.2.1 防汛备料 284
7.2.2 加强值班与观测 284
7.2.3 成立防汛指挥部 284
第八章 船闸土方开挖与填筑工程施工方案 285
8.1 船闸土方工程项目及工程量 285
8.2 船闸土方开挖工程（关键部位及施工工序） 285
8.2.1 清基施工方法 285
8.2.2 船闸基坑土方开挖 286
8.2.3 土方开挖的质量控制措施 287
8.3 船闸土方填筑工程（关键部位及工序施工工艺） 287
8.3.1 土方填筑的工艺流程 287
8.3.2 土方填筑施工参数的确定 289
8.3.3 一般部位土方填筑方法 290
8.3.4 闸室后背土方填筑方法 291
8.3.5 闸首空箱回填土方法 291
8.3.6 水泥土填筑方法 291
8.3.7 土料填筑质量控制 292
第九章 船闸砼及钢筋砼（现浇）工程施工方案 295
9.1 船闸砼及钢筋砼施工项目及工程量 295
9.1.1 船闸砼及钢筋砼工程项目 295
9.1.2 船闸砼及钢筋砼工程量 295
9.2 船闸工程施工顺序、施工程序及工艺流程 297
9.2.1 船闸工程整体施工顺序 297
9.2.2 砼及钢筋砼工程施工程序 298
9.2.3 砼工程工艺流程 298
9.3 上闸首、下闸首、闸室、导航墙、靠船墩钢筋砼浇筑步骤 299
9.3.1 上闸首钢筋砼结构浇筑步骤 299
9.3.2 下闸首钢筋砼结构浇筑步骤 302
9.3.3 闸室钢筋砼结构浇筑步骤 305
9.3.4 导航墙钢筋砼结构浇筑步骤 308
9.3.5 靠船墩钢筋砼结构浇筑步骤 311
9.4 船闸钢筋砼工程施工布置（关键部位及施工工序） 313

9.4.1 船闸砼拌制及运输设备 313
9.4.2 船闸钢筋、模板等材料水平运输机械 314
9.4.3 钢筋、模板等材料垂直运输机械 314
9.4.4 上、下游导航墙、靠船墩等结构砼运输机械 315
9.4.5 场内道路 315
9.5 船闸闸室侧墙模板及支架布置 315
9.5.1 闸室侧墙模板设计 315
9.5.3 闸室施工支架布置 318
9.6 船闸砼及钢筋砼工程施工方法（关键部位及施工工序） 318
9.6.1 船闸主要结构砼施工工艺 318
9.6.2 船闸砼及钢筋砼模板工程 319
9.6.3 船闸钢筋制作安装 319
9.6.4 船闸砼施工工艺流程 319
9.6.5 船闸各部位砼施工主要施工方法 321
9.7 砼、钢筋砼工程施工质量控制措施 322
9.7.1 模板质量控制 322
9.7.2 钢筋质量控制 323
9.7.3 现浇砼质量控制 324
第十章 船闸闸室侧墙预应力施工方法 325
10.1 预应力施工概况与进度 325
10.1.1 闸室预应力施工概况 325
10.1.2 预应力张拉施工进度安排 326
10.2 塑料波纹管道设置 326
10.2.1 塑料波纹管道布置 326
10.2.2 预应力管道设置方法 327
10.2.3 预应力管道设置质量保证措施 327
10.3 预应力张拉设备及准备工作 328
10.3.1 预应力张拉设备 328
10.3.2 张拉设备的标定 328
10.3.3 预应力张拉前的准备工作 328
10.4 预应力张拉施工方法 330
10.4.1 钢绞线下料 330
10.4.2 穿束 330
10.4.3 预应力张拉工艺 331
10.4.4 预应力张拉方法及质量保证措施 332
10.4.5 预应力钢绞线伸长值的计算与要求 332
10.4.6 滑丝、断丝处理 333
10.4.7 安全操作注意事项 334

10.5 孔道压浆和封端施工方法 334
10.5.1 孔道压浆 334
10.5.2 封锚 335
第十一章 施工监测与监控措施 336
11.1 施工监测、监控的目的与目标值 336
11.2 信息化施工监控系统 336
11.3 施工监测、监控的项目和内容 337
11.3.1 闸室侧墙预应力张拉前后墙顶变形、变位监测 337
11.3.2 闸室侧墙预应力钢绞线张拉过程中应力、应变监控 337
11.3.3 船闸闸室底板部位应力应变监测、监控 337
11.3.4 建筑物各主要部位施工过程中的沉降、变形、变位监测 338
11.3.5 大体积砼内部温度、内外温差、浅表应力、裂缝监测 338
11.3.6 矩形、条形及类似形体钢筋砼基础、墙体长度方向被约束条件下的收缩应力、应变监测 338
11.3.7 地下水水位及同期xx河水位监测 338
11.3.8 降水引起的地表及邻近建筑物沉降监测 339
11.3.9 砼原材料及拌和物质量、温度监控 339
11.3.10 钢材及其他主、辅材料质量监控 340
11.3.11 建、构筑物各部位成品、半成品外形尺寸、精度、位置监测 340
11.3.12 建筑物回填土土料及填土工艺、质量指标监控 340
11.4 施工监测、监控测点布置 340
11.4.1 闸室侧墙预应力张拉前后墙顶变形、变位监测 340
11.4.2 船闸闸室底板和侧墙应力应变监测、监控 342
11.4.3 建筑物各主要部位施工过程中的沉降、变形、变位监测 343
11.4.4 大体积砼内部温度、内外温差、裂缝监测 343
11.4.5 地下水水位监测 344
第十二章 船闸大体积砼施工温度控制措施 345
12.1 闸室底板及侧墙下段大体积砼施工温度控制措施 345
12.1.1 闸室底板冷却水管布置 345
12.1.2 闸室侧墙冷却水管布置 346
12.2 船闸下闸首底板大体积砼施工温度控制措施 348
12.3 船闸闸首空箱交叉部位大体积砼施工控制措施 349
12.4 船闸靠船墩大体积砼施工控制措施 349
12.5 其他措施 349
第十三章 预制梁工程施工方案 350
13.1 预制砼梁工程量与施工程序 350
13.1.1 预制钢筋砼梁工程量 350

13.1.2 π型工作桥施工程序 350
13.2 π型梁预制工程施工工艺 350
13.2.1 预制施工工艺 350
13.2.2 π型工作桥安装工程施工工艺 351
13.3 π型梁主要施工方法 351
13.3.1 施工机械的选择 351
13.3.2 预制构件预制 352
13.3.3 梁板吊装 352
13.4 π型梁预制砼工程施工质量控制措施 352
13.4.1 π型梁预制砼模板质量控制 352
13.4.2 钢筋质量控制 353
13.4.3 π型梁预制砼质量控制措施 354
第十四章 启闭机房、管理房施工方案 355
14.1 工程项目及内容 355
14.2 施工准备 355
14.2.1 技术准备 355
14.2.2 材料准备 355
14.3 施工方法 356
14.3.1 钢筋砼工程 356
14.3.2 砖砌体 356
14.3.3 内墙、天棚的粉刷 357
14.3.4 门窗工程 357
14.3.5 屋面工程 357
14.3.6 外立面饰面工程 357
第十五章 砌石及护坡工程施工方案 358
15.1 砌石及护坡工程内容及施工进度安排 358
15.1.1 砌石及护坡工程内容 358
15.1.2 施工进度安排 358
15.2 砌石与护坡工程施工程序 359
15.3 浆砌块石施工方法 359
15.3.1 浆砌块石原材料 359
15.3.2 砌筑方法 360
15.3.3 养护 360
15.3.4 水泥砂浆勾缝防渗 360
15.4 干砌石施工方法 361
15.5 预制砼块护坡施工方法 361
15.5.1 砼块预制 361
15.5.2 预制块砌筑 361

15.6 草皮护坡 362
第十六章 其他土建工程施工方案 363
16.1 堤顶道路工程 363
16.1.1 堤顶道路工程项目及工程量 363
16.1.2 堤顶道路工程施工方法 363
16.2 排水设施（关键部位及工序） 364
第十七章 砼季节性施工温控措施 365
17.1 砼冬季施工温控措施 365
17.1.1 砼拌制温控措施 365
17.1.2 砼输送及管道布置 366
17.1.3 砼养护工艺及温度测量 366
17.2 砼高温季节施工温控措施 367
17.2.1 砼拌和温控措施 367
17.2.2 砼运输温控措施 368
17.2.3 砼成品养护 368
17.3 砼防雨施工控制措施 368
第十八章 砼外观质量及裂缝控制措施（关键点措施） 369
18.1 砼外观质量保证措施 369
18.1.1 对砼外观质量的认识 369
18.1.2 提高砼外观质量的措施 369
18.2 砼裂缝（关键点）控制措施 370
18.2.1 降低砼的水化热温升 370
18.2.2 控制砼温度 370
18.2.3 改善施工工艺和约束条件等技术措施 371
18.2.4 排除泌水 371
18.2.5 加强养护工作——控制砼收缩 371
18.2.6 水化热测定 371
18.2.7 正确确定拆模时间 371
第十九章 金属结构及机电设备安装工程 372
19.1 闸门及埋件制造 372
19.1.1 闸门制造工程内容 372
19.1.2 制造场地布置及说明 372
19.1.3 闸门及埋件的制造工艺方法 374
19.2 闸门及埋件安装 384
19.2.1 闸门及埋件安装工程内容 384
19.2.2 安装场地布置及说明 384
19.2.3 设备的运输及吊装方案 385
19.2.4 闸门及闸门埋件的安装方法和安装质量措施 388

19.3 启闭机采购及安装 390
19.3.1 启闭机采购及安装工程内容 390
19.3.2 启闭机采购 390
19.3.3 启闭机的加工装配与出厂试验 390
19.3.4 液压启闭机包装运输方案 392
19.3.5 液压启闭机的安装 393
19.3.6 液压启闭机的调试 396
19.4 闸门安装安全保证措施 397
第二十章 工程质量管理 399
20.1 质量目标及承诺 399
20.2 质量保证体系及质量实施作业体系 399
20.2.1 质量保证体系 399
20.2.2 工程质量实施作业体系 400
20.2.3 各级人员质量岗位责任制： 402
20.3 质量检查制度(三检制) 403
20.4 试验管理 404
20.4.1 人员组成 404
20.4.2 试验项目 404
20.4.3 试验设备 404
20.5 施工过程质量检验 404
20.5.1 单元工程质量检验（工序） 404
20.5.2 分部工程验收 405
20.5.3 阶段验收 405
20.5.4 单位工程验收 405
20.6 质量保证措施 405
20.6.1 每道工序开工前制定的详细施工方案 405
20.6.2 基准点复测 405
20.6.3 沉降观测 406
20.6.4 季节性控制措施 406
20.6.5 观测设施保护 406
20.6.6 质量工具 406
20.7 材料合格率保证 406
20.7.1 材料的采购及开采 406
20.7.2 材料质量检测 407
20.7.3 材料的保管 407
第二十一章 安全生产、文明施工及环境保护 408
21.1 安全生产措施 408
21.1.1 安全生产目标 408
21.1.2 安全生产保证体系 408
21.1.3 安全生产措施 409
21.1.4 安全生产组织措施 409
21.1.5 技术保证措施 410
21.1.6 针对性施工防护措施 410
21.1.7 管理措施 411
21.2 文明施工措施 411
21.2.1 施工现场 412
21.2.2 办公区 412
21.2.3 生活区 413
21.3 环境保护措施 413
21.3.1 严格执行有关法规 413
21.3.2 制定针对性的环保措施 414
第二十二章 对本工程建设的建议 415

第一章 施工组织设计总说明
1.1 工程概况及总体布置
xx河**船闸位于**县城城东、**节制闸处，上距**闸80公里，下距xx口45公里。xx河由发源于河南省西部xx县外xx的xx和河南xx县xx的xx在xx市汇流而成，于**省界首市xx沟入皖境，至**县xx口入xx。xx河位于xx左岸，是xx最大的支流，流经豫皖两省xx、xx、**、xx等县市，全长620公里，流域面积39880平方公里。其中**省境内长206公里，流域面积5600平方公里。
xx河通航历史悠久，通航里程自河南北xx口至**xx口，长达492公里。60年代后水利部门在xx、xx、xx、xx、xx、**、**等处相继兴建了节制闸，除**配建了100吨级简易船闸外，其余均未配建通航设施。八十年代后随着xx新河的建成通航，**以上水运改走xx新河入淮，xx河在皖境内得以恢复季节性通航。因**简易船闸年久失修已废弃，xx船闸又未建设，致使xx河**至xx航运中断，部分货物不得不弃水走陆，运输成本增加，严重影响了腹地经济和水运的发展。
为了全面恢复xx河航运，豫皖两省在国家支持下做出了不懈努力，xx河复航工程1982年列入交通部《xx流域航运规划报告》，87年列入《xx流域航运规划要点报告》，95年列入《全国内河水运主通道总体布局规划》。1984年，**、河南两省交通厅共同编制的《xx河航运建设可行性研究报告》确定xx至xx口为V级航道，规划配建**船闸、**船闸、**枢纽、xx船闸、xx枢纽、xx船闸、xx船闸、xx船闸和xx枢纽。现河南xx船闸已于1990年建成，xx枢纽主体工程已建成。1997年6月**省交通厅编制、1998年**省人民政府皖政秘[1998]149号文批复的《**省内河航道技术等级评定》将xx河航道界首~xx口段评定为V级标准。1999年原**省航道局编制了《xx河复航工程项目建议书》，**省交通厅将xx河复航工程列入“十·五”重点建设项目。

根据2004年编制的《**省内河航运发展规划》，xx河航道被列入我省航道布局规划“一纵两横”中“一纵”之中的一部分，规划等级为IV级。
1.2 建设规模与设计标准
1.2.1 建设规模与标准
船闸按IV级标准设计，闸室尺度为130×12×3米，设计代表船队为1顶2×500吨级，其尺度为111×10.8×1.6米。引航道水深2.5米，底宽35米，最小弯曲半径350米。根据运量预测，xx河**船闸运量2010年为100万吨左右，2030年约400万吨，船闸年通过能力按400万吨设计。
1.2.2 工程主要特性表
**船闸工程主要特性见表1.1。
表1.1 **船闸工程主要特性表
序号
名称
单位
数量
备注
一
水文（黄海高程系统）

1
50年一遇洪水
闸上水位
m
28.87

闸下水位
m
28.62

流量
m3/s
4520

2
最高通航水位
闸上
m
27.13
10年一遇
闸下
m
27.05
3
最低通航水位
闸上
m
19.13
95%保证率
闸下
m
17.00
4
正常蓄水位
m
23.86
闸上水位
二
工程效益指标

1
设计船型
船舶
m

45.0×10.8×1.6m(长×宽×吃水)
船队
m

1顶2×500吨级，111.0×10.8×1.6m(长×宽×吃水)
2
船闸年通过能力
万吨
400

三
主要建筑物及设备

1
通航建筑物型式

船闸
2
地基特性

粉质粘土、粘土
3
闸室尺度
m

130×12×3(长×宽×槛上水深)
4
最大工作水头
m
7.5

5
引航道长度
上游
m
1318.83

下游
m
1803.93

6
输水型式

短廊道集中输水
7
输水阀门型式
扇
4
钢质平板门，尺度2.2×2.2m(宽×高)
8
闸门型式、尺寸
上闸首门
扇
2
钢质人字门，尺度13.1×7.338m(宽×高)
下闸首门
扇
2
钢质人字门，尺度15.2×7.338m(宽×高)
9
闸门启闭机型式
套
4
液压驱动：电机Y160L-4，功率15KW；电比例油泵PV046R1K1TINFPR（排量46ml/r）
10
阀门启闭机型式
液压驱动：电机Y132M-4，功率7.5KW；油泵25SCY14-1B（排量25ml/r）
11
跨闸公路桥
长度
m
419.02

宽度
m
15

12
公路桥接线长度
m
450.76
路基宽15m，路面宽12m
四
船闸主要工程量

1
挖方
陆上
万m3
184.35

水下
万m3
10.37

2
填方
万m3
89.93

3
护砌及垫层
万m3
1.96

4
砼及钢筋砼
万m3
4.33

5
金属结构
T
219

6
主要设备
液压启闭机
套
4

电气与控制
套
1

7
征地
永久
亩
770

临时
亩
70
选择作为抛泥区，或利用老河道不再临时征地。
8
拆迁民房
m2
36313

五
施工期
年
3

1.2.3 建筑物总体布置
船闸布置在节制闸右侧的xx上，其中心线与节制闸中心线成2。夹角（下游左偏），节制闸处两轴线相距313米。船闸主体建筑物位于节制闸下游，引航道按反对称型布置，引航道内布置导航建筑物和靠船建筑物。省道102公路桥跨上游导航墙布置，两侧沿老路接线。
1、闸首与闸室
闸首及闸室自节制闸轴线起向下游布置，布设总长度171m，其中上闸首长20m、闸室长130m、下闸首长度21m。两闸首的宽度均为24m，口门宽度12m。闸室净宽12m，闸室墙墙后填土标高28.3m。
2、导航墙
导航墙采用反对称型布置。上游主导航墙布置在上闸首右侧墙的延长线上，呈“L”型，布设长度上游为52.1m、下游为54.1m，其末端曲直结合并与岸坡相连。辅导航墙布置在主导航墙对面，其在引航道轴线上的投影长度上游为34.9m、下游为30.1m，主体呈弧形，曲率半径为25m，末端布置成直线并与岸坡连接。下游导航墙的布置方式与上游反对称。导航墙墙后填土标高25.0m。
3、靠船建筑物
靠船建筑物自主导航墙末端起向外布置，由十个墩组成，墩距20m，布设总长度180m，墩与墩之间以工作桥相连，并通往主导航墙。
4、引航道
根据船闸规模、设计船型等要求，按船闸设计规范确定引航道尺度如下：直线段长度大于385m，引航道底宽取35m，最小弯曲半径采用350m，引航道水深取2.5m。
引航道系开挖而成，开挖边坡1:3~1:4，两侧筑大堤，堤顶和引航道底之间的边坡上筑两道5~11m宽的平台，平台高程上游分别为27.0m、22.0m，下游分别为25.0m和20.0m。
上游引航道总长1318.83m，分为五段：第一段为直线段，长550.93m、底宽35m；第二段长50m，为边坡渐变段；第三段为底宽渐变段，长120m，底宽自
35m渐变为47m；第四段为弯道，其弯曲半径为350m，该段长439.73m，底宽47m；第五段长158.17m，为引航道与主航道的连接段。下游引航道总长1803.93m，共分六段：第一段为直线段，长743.38m，底宽35m；第二段为弯道，其弯曲半径为460m，该段长211.32m，底宽35m；第三段长179.47m，底宽35m，为直线段；第四段为渐变段，长120m，底宽自35m渐变为47m；第五段长327.32m，底宽47m，该段为弯道，其弯曲半径为350m；第六段为连接段，长222.44m。
5、堤防
堤防沿开挖的引航道右侧布置，上、下游分别与现有xx河堤防衔接并通过闸首构成新的防洪圈。大堤按2级堤防标准设计，堤顶设计高程31.12m，顶宽8m。临水侧填筑边坡1:3；背水侧在27.5m或27.0m高程处设5m宽平台，平台之上边坡1:3，之下边坡1:4~1:5，并与原地面衔接。
6、房建
船闸管理所布置在船闸主体建筑物和新xx右堤之间，内设办公楼、食堂、门房、厕所等建筑物，并预留其它管理和生活用地，空地考虑绿化并置以景观小品，闸管所外围布置通透式钢板网围栏。启闭机房和控制室布置在上、下闸首上。
1.2.4 水工建筑物结构型式及其尺度
船闸水工建筑物包括上闸首、下闸首、闸室、导航墙、靠船墩、护底护坡等内容。
1、闸首结构
根据地质条件、使用要求等，闸首采用钢筋砼整体式结构。
（1）上闸首
上闸首平面尺度24×20m（宽×长），口门宽12m，空箱式底板厚4.5m，空箱式边墩宽6m，闸首总高度19m。边墩顶标高30.0m，门槛顶标高16.13m，底板底标高11.0m。边墩底板内布置廊道，廊道断面2×2m。廊道进口设在门前底板内，出口设在门后的边墩内侧，两侧水流出口后对冲消能，出口断面扩大为阀门处断面的1.6倍，中间设置导墙。廊道出口的最小淹没水深为2.5m。
（2）下闸首

下闸首平面尺度24×21m（宽×长），口门宽12m，平底板，底板厚2.8m，空箱边墩宽6m，闸首总高度19.27m。边墩顶标高29.97m，门槛顶标高14.0m，底板底标高10.7m。边墩内布置廊道，进出口分别设在门前和门后的边墩内侧，出闸水流对冲消能。廊道尺寸同上闸首，出口的最小淹没水深为1.5m。
2、闸室结构
闸室采用预应力钢筋砼坞式结构，长度方向共分8个结构段，分段长度16~18m，每个结构段之间以及闸室与闸首衔接处均设置变形缝。分缝处设垂直和水平止水，止水均由紫铜片和橡胶止水带两道构成。
闸室底板厚度2.2m，宽17m，顶底标高分别为14.0m、11.8m。闸墙总高度16.5m，厚度为墙顶0.67m、底部2.5m。闸墙顶走道板高程28.3m，墙顶向填土悬挑2.5m作为人行通道，为防止闸墙角挂船，墙顶临水侧设置1.2m高的胸墙。闸室两侧填土高程28.3m。
3、导航墙结构
主导航墙呈直线型，辅导航墙呈圆弧状，均采用钢筋砼扶壁式结构。墙顶高程28.0m，宽1.5m，作为人行通道。根据高度变化情况，上、下游导航墙均分为五种断面型式：临近闸首段墙高12.87m（15.0m）（括号外为上游墙，括号内为下游墙，下同），底宽9.7m（11.9m），底板厚度1.0m，肋板间距4.8m；后四段呈阶梯状过渡与岸坡相连接，墙高渐低，底宽渐小，墙高依次为10.8m、8.0m、6.6m、4m（12.87m、9m、6.6m、4m），底宽依次为8.8m、6m、5m、2m（9.7m、6.5m、5m、2m）。
4、靠船墩结构
靠船建筑物采用砼墩式结构，上、下游各布置10个。靠船墩顶高程27.5m。上游墩高度11.87m，底高程15.63m，墩顶长2.7m、宽2.42m，底板长4.8m、宽6.6m。下游墩高度14.0m，底高程13.5m，墩顶长2.7m、宽2.42m，底板长5.0m、宽6.8m。
5、护底、护坡
（1）护底

上、下游导航墙范围引航道底部采用浆砌块石护底，其结构层自上而下依次为35cm厚浆砌块石、15cm厚碎石、10cm厚粗砂，并在辅导航墙和主导航墙之间加设钢筋砼格撑。主导航墙之外采用干砌块石护底，其结构层自上而下依次为35cm厚干砌块石、15cm厚碎石和10cm厚粗砂，干砌护底长度上、下游各50m。
（2）护坡
上、下游导航墙外的岸坡均采用砼护坡，护坡结构层为15cm厚砼、15cm厚碎石，护坡范围至主导航墙之外100m为止。
1.2.5 闸、阀门
1.2.5.1 设计条件
设计等级：船闸等级IV级
闸首净宽：口门净宽12.0m，门扇轴线夹角α=22.5º
门槛高程：上闸首门槛顶高程16.13m
下闸首门槛顶高程14.0m
设计水位：最高通航水位：闸上27.13m，闸下27.05m
最低通航水位：闸上19.13m，闸下17.0m
材料：门体部分：Q235D
支承部分：45号锻钢及ZG230-450铸钢
止水橡皮：底止水采用“P”型橡皮
焊条：E4316
砼：C30
1.2.5.2 闸门选型
1、船闸工作闸门
xx船闸为单向水头，参照《船闸设计规范》JTJ264中第2.0.4条“承受单向水头在静水条件下启闭的工作闸门，宜优先选用人字门”，故上、下闸首工作门采用人字门门型。
2、输水工作阀门
输水廓道工作门根据挡水、运行要求，采用潜孔式平面定轮钢阀门。

3、船闸检修门
根据使用要求，船闸检修门选用浮筒式检修门。该型式门体主要依靠浮力动作，不设专用启闭设备，自由浮动，运用方便。
1.2.6 机械设备
本船闸液压启闭机按照交通部《船闸设计规范》进行设计。船闸等级IV级。采用液压启闭机，工作级别为中级。液压启闭机采用分散驱动形式，布置于闸首的左、右两侧。
闸阀门启闭机采用液压驱动形式，每套液压泵站驱动一扇闸、阀门。全闸共计4套液压泵站。由单台电比例泵驱动单扇闸门启闭，可实现无级调速，减少对门体的冲击，启闭门时间相等约1.4分钟。闭门时油缸采用差动回路，提高了闭门速度，实现启闭门时间相等，且均满足规范对启闭门时间的规定。闸门启闭同步采用内置式传感器进行行程控制，精确度高，可靠性高。
主要机型设备型号（单套）：油箱容积1m3，闸门驱动电机：Y160L-4，功率：N=15KW，电比例泵：PV046R1T1NFPR（控制信号：0~20mA，油泵排量：q=46mL/r，德国parker生产）。
阀门启闭由25SCY14-1B柱塞泵驱动，排量q=25ml/r，驱动电动机型号Y132M-4，功率N=7.5kw。阀门输水时间应满足船闸输水规范的要求，最快启门时间1.8分钟，可进行手动调速。正常工况时，阀门靠自重下落；特殊工况时，可进行动水闭门，此时阀门油缸形成差动回路，快速强制闭门，最快闭门时间1.5分钟，阀门启闭行程及同步控制同闸门。
1.3 主要工程项目、工程内容及工程量
1.3.1 永久工程项目
1、建筑工程
（1）土方工程：
建筑物基坑范围内土方开挖及杂草、树根等清除；上下闸首、闸室、导航墙等墙后土方回填等。

（2）砌石工程：
浆砌石、干砌块石护底、护坡等。
（3）砼及钢筋砼工程：
船闸闸室、闸首砼底板、帷墙、导航墙及上部结构等。
（4）房屋建筑工程
上下闸首启闭机房土建工程及装修工程。
（6）其他工程
2、金属结构制造与安装工程
（1）船闸上下闸首人字门制造与安装；
（2）船闸上下闸首输水洞门制造与安装；
（3）闸门埋件的制造与埋设；
（4）启闭机安装与调试。
3、电气设备采购与安装
4、消防设备的采购及安装
1.3.2 主要临时工程
（1）施工场地平整及场内施工道路；
（2）施工降排水；
（3）施工临时仓库；
（4）施工生产、生活用房；
（5）临时码头；
（6）其它临时工程。
1.3.3 本工程施工项目工程数量一览表
本工程施工项目工程数量详见表1.2。
表1.2 工程项目及工程量一览表
序号
项目名称
单位
工程量
备注
一
土方工程

1
场地清理
m2
37050

2
陆上挖土方
m3
514123

3
利用料回填
m3
432698

4
闸首空箱回填土
m3
1350

5
闸首回填水泥土（10%水泥）
m3
650

二
防渗与排水

1
铜片止水（厚1mm,宽38cm）
m
495

2
橡胶止水带（宽33cm）
m
384

3
沥青砂板沉降缝(按厚度分)
m2
1749

三
混凝土与钢筋混凝土结构工程

1
钢筋工程

光圆钢筋(Ⅰ级)
kg
175452

带肋钢筋(Ⅱ级)
kg
858928

钢绞线(φj15.24)
kg
128472

锚具(YM15-9)
套
634

2
上闸首结构混凝土工程

垫层混凝土(C15级)
