电气操作规程样本.doc

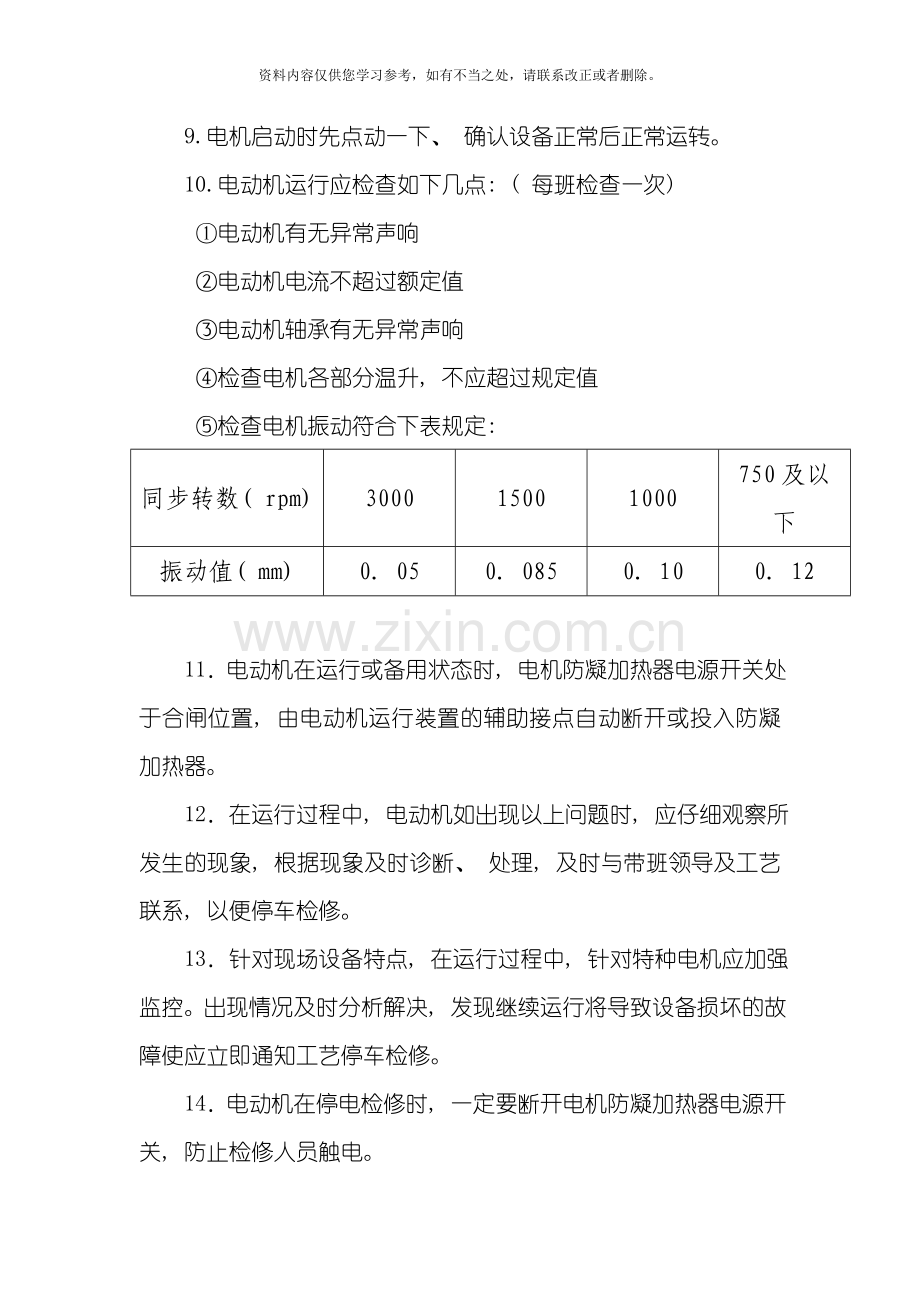

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。电动机运行操作规程1电动机在不超过额定电压的5%范围内运行, 其额定出力不变, 当电压在额定值时, 可在波动5%的范围内运行, 其额定出力不变。2一般电动机环境温度不可超过40, 如超过该温度, 电机各部分的允许温度和允许温升不应超过制造厂的规定。3电动机满载运行时, 各相电压不平衡程度不超过5%, 在轻载运行时, 如任何一相定子电流没有超过额定值, 则不平衡电流不得超过额定电流的5%。4电动机的绝缘电阻, 额定电压500V以上时用500V兆欧表测量; 500V以上, 1000V以下用1000V兆欧表测量; 1000V以上, 2500V兆欧表测量。定子线圈: 1000V电压以上的电机变千伏不低于1M; 1000V以下的电机不低于05M。测量结果与前次值相比较, 不得低于50%, 测量应查找原因, 绝缘不符合规定的电机不允许启动。5400kW以上的电机应测量吸收比, 其值应大于13( R60/R1513) 。6电动机启动运行操作由工艺操作人员进行。7电机启动前必须进行盘车; 8.合上该设备电机的电源, 确认供电是否正常。9.电机启动时先点动一下、 确认设备正常后正常运转。10.电动机运行应检查如下几点: ( 每班检查一次) 电动机有无异常声响电动机电流不超过额定值电动机轴承有无异常声响检查电机各部分温升, 不应超过规定值检查电机振动符合下表规定: 同步转数( rpm) 300015001000750及以下振动值( mm) 005008501001211电动机在运行或备用状态时, 电机防凝加热器电源开关处于合闸位置, 由电动机运行装置的辅助接点自动断开或投入防凝加热器。12在运行过程中, 电动机如出现以上问题时, 应仔细观察所发生的现象, 根据现象及时诊断、 处理, 及时与带班领导及工艺联系, 以便停车检修。13针对现场设备特点, 在运行过程中, 针对特种电机应加强监控。出现情况及时分析解决, 发现继续运行将导致设备损坏的故障使应立即通知工艺停车检修。14电动机在停电检修时, 一定要断开电机防凝加热器电源开关, 防止检修人员触电。15在电机拆装维修时, 必须严格执行电动机拆装程序, 对于维修完成的电机, 电动机的各项指标必须达到完好标准。现场控制开关箱操作规程现场电气设备合闸操作规程1合闸操作必须专业电工或中控人员操作。2停电拉闸操作必须按照开关负荷开关控制总开关顺序依次操作, 送电合闸的顺序与此相反。3按下启动按钮工作指示灯亮设备正常运行。低压配电房操作规程停( 送) 电操作程序: 一、 合闸送电操作规范: 合上低压侧总刀开关合上低压侧总空气开关合上各分路刀开关及负荷开关。1.非专职电工不得进行合闸操作作业。2.合闸前, 应断开各分路全部空气开关。3.确定整个线路无人进行操作, 无短路现象。4.合闸后检查各表指示, 并观察5分钟。二、 停电操作规范: 断开低压侧各分路负荷开关和闸刀断开低压侧总空气开关断开低压侧总刀开关。1.断开各分回路的空气开关, 拉下各回路刀闸开关。2.断开低压配电柜总开关。3.挂好禁止合闸标志。三、 安全操作注意事项: (1)操作高压设备时, 必须使用在有效期内安全用具。如操作杆、 棒、 带绝缘手套、 穿绝缘靴。操作低压设备时, 带绝缘手套、 穿绝缘鞋、 同时注意不要面对操作设备。(2)严禁带电工作, 紧急情况带电工作时, 必须有人监护, 有足够的工作场地和光线充分的情况下, 带绝缘手套、 穿绝缘鞋进行操作。(3)自动开关自动跳闸后, 必须查明原因, 排除故障后再恢复供电。必要时能够试合闸一次。(4)变配电室倒闸操作时, 必须一人操作一人监护。(5)电流互感器2次侧不得开路, 电压互感器2次侧不得短路。(6)设备安全标志: 应对各种电器设备设立安全标志牌, 配电室门前应设”非工作人员不得入内”标志牌, 处在施工中的供电设备, 开关上应悬挂”有人工作, 禁止合闸”等标志牌。供配电运行操作规程 ( 一) 双回路供电 供电方式为一主一备, 两路电源的进线柜即受电柜设电气联锁。当主供电源停电, 只有在主供电源的受电开关分闸后, 备用电源的受电开关方可合闸。并在主供开关上悬挂”严禁合闸”警示牌, 同时在一次结线图板上正确反映供电运行方式。( 二) 电源转换 1停电应按先停低压后停高压、 送电应按空载先高压后低压原则执行, 当主供电源停电, 投入备用电源前, 应首先将主供电源退出运行状态, 挂上”严禁合闸”的警示牌, 然后把备用电源受电开关合闸受电。 2为避免变压器并列运行, 当二路电源的某一路停电, 需另一路电源实行全供, 应首先将停电回路电源退出运行状态, 挂上”严禁合闸”的警示牌; 然后将联络柜进入运行状态, 并合闸供电。电源转换的操作, 应在三分钟内完成。完成后, 应在一次结线图板上正确反映供电运行方式。变电房操作规程: (1)送电操作规程: 变电室送电, 应从电源侧的开关合起, 依次到负荷侧的开关。有高压断路器、 高压隔离开关、 低压断路器、 低压刀开关的情况下, 送电时, 一定要按照: 母线侧隔离开关(刀开关)负荷侧隔离开关(刀开关)断路器的合闸次序操作。(2)停电操作的规程: 变配电所停电时, 应从负荷的开关拉起, 依次拉到电源侧开关, 以保证每个开关断开的电流最小。有高压断路器, 高压隔离开关, 低压断路器, 低压刀开关的电路中, 停电时, 一定要按照断路器负荷侧隔离开关(刀开关)母线侧隔离开关(刀开关)的拉闸次序操作。(3)变压器维修前的安全操作规程: 为确保在无电状态下对变压器进行维修, 必须先拉开负荷侧开关, 再拉开高压侧开关。用验电器验电, 确认无电后在变压器两侧挂上三相接地线, 高低压开关上挂上”有人工作, 请勿合闸”的警示牌, 才能开始工作。(4)配电柜维修前的安全操作规程: 断开控制柜的断路器和前面的隔离开关, 然后验电, 确认无电时挂上三相短路接地线, 当和临近带电体距离小于60厘米时, 设置绝缘隔板。在停电开关处挂警示牌。箱式高压配电房变压器操作规程 1、 高压送电: (1)、 穿上绝缘靴, 戴上绝缘手套, 送上变电所高压开关检查高压线路, 设备安装完毕后, 合上变电所高压开关, 按 一下移动变电站高压负荷开关上的急停按钮KA2, 变电所高压开关应迅速跳闸, 此项工作在设备安装完毕, 运行前必须做, 以后定期进行检查, 至少半个月进行一次。 (2)、 移动变电站高压侧送电时,送电人员应以最快的速度将负荷开关合上。 应注意送电完毕后, 应将送电手把固定原位, 其主要作用是压合KAl, 为低压侧送电创造条件, 变压器轻微的响声可表明负荷开关己合闸。 2、 低压侧送电 (1)、 将馈电开关的隔离开关手把打至合闸位置, 此时馈电开关操作回路有电, 有信号灯显示。 (2)、 移动送电至少半个小时, 用手去摸变压器上盖的温度, 以十秒针不烫手为宜。 (3)、 按下复位按钮, 显示系统应有明显的转换。 (4)、 将馈电开关手柄逆时针方向转动120度。(储能)然后手把回压到原始位置, 此时馈电开关合闸, 门前电压表可显示出该系统的电压数值。 (5)、 按下补偿按钮, 对该供电网络的电容电流进行补偿 (6)、 按下试验按钮, 馈电开关应能跳闸。此法应每天进行一次。(7)、 取下高压侧操作手把, 馈电开关应能跳闸。(8)、 重复(4)、 (5)两项, 馈电开关合闸, 送电完毕。
