中粮万科长阳半岛1#地10地块锅炉房 措施筋

中粮万科长阳半岛1#地10地块锅炉房措施筋

1、马凳
1.1基础底板(马凳采用20钢筋，马凳高h=板厚—基础底板上铁保护层-上铁钢筋直径-基础底板下铁保护层—下铁直径，马凳长4000mm，搭接方向满足焊接长度10d，另一方向间距2000mm。

1。2楼板板厚400、300mm马凳采用18钢筋,板厚120mm马凳采用14钢筋，墙两侧负弯矩筋下部每侧不少于两排马凳.
2000

2、梯子筋

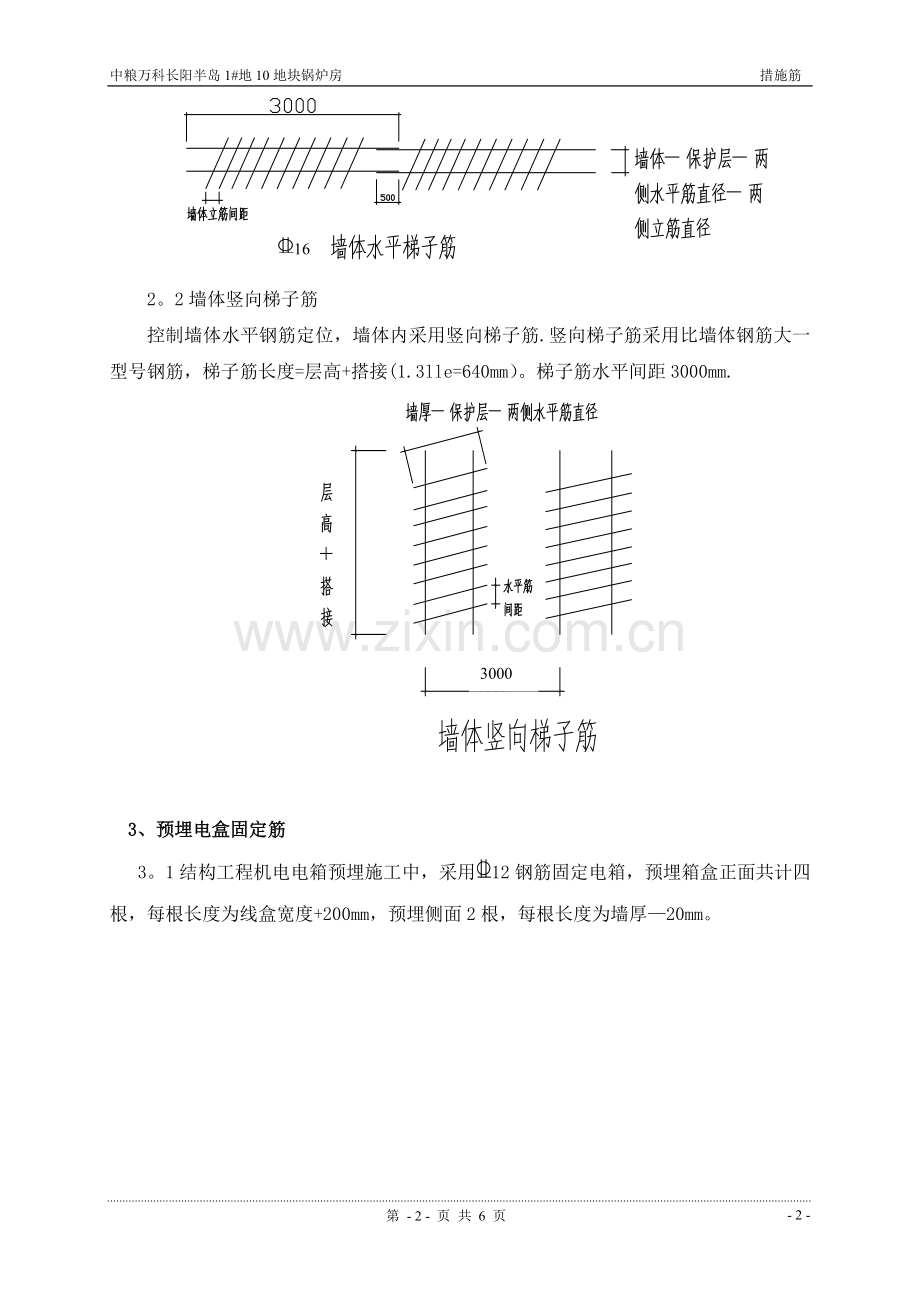

2.1墙体水平梯子筋
控制墙体竖向钢筋定位，采用水平梯子筋。水平梯子筋采用16,梯子筋长3m,搭接长度500mm,宽度=墙厚-保护层—两侧水平筋直径—两侧立筋直径.在每层墙体顶部放置。
16

2。2墙体竖向梯子筋
控制墙体水平钢筋定位，墙体内采用竖向梯子筋.竖向梯子筋采用比墙体钢筋大一型号钢筋，梯子筋长度=层高+搭接(1.3lle=640mm）。梯子筋水平间距3000mm.
3000

3、预埋电盒固定筋
3。1结构工程机电电箱预埋施工中，采用12钢筋固定电箱，预埋箱盒正面共计四根，每根长度为线盒宽度+200mm，预埋侧面2根，每根长度为墙厚—20mm。
3.2结构工程机电套管预埋施工中，采用12钢筋固定电盒,预埋盒正、背面各四根，每根长度为盒宽度+200mm。套筒安装如下图所示：
辅筋（600mm）12

辅筋（600mm）12

辅筋（600mm）12

辅筋（600mm）12

4、KZ柱主筋定位卡
控制柱主筋定位，采用20钢筋，定位卡为柱主筋根数，柱主筋定位卡放置在每层柱上口。

5、梁钢筋二层铁及多层铁之间垫铁
梁钢筋二层铁及多层铁之间垫铁采用25钢筋,垫铁长度=梁宽—保护层,上铁：每根梁6根；下铁每根梁6根。

6、顶模筋
控制墙体截面尺寸采用顶模筋,顶模筋为25钢筋，在墙体梅花形布置，水平竖向间距1500mm。钢筋两端点防锈漆。
1500

7、框架柱支模加固用地锚桩筋
框架柱支模加固用地锚桩筋采用Φ25钢筋，每颗柱8根。

Φ

8、墙体支模加固用地锚桩筋
地下室墙体支模加固用地锚桩筋采用Φ25钢筋，在墙体两侧设置，每侧2根,间距1500mm。
1500

Φ

9、门框顶模筋
门框顶模筋采用12，每道门16根顶模筋，每根长500mm，与墙体钢筋焊接连接。

10、窗框顶模筋
窗框顶模筋采用12钢筋,每道窗20根，与墙体钢筋点焊连接
12 300

11、框架柱穿墙螺栓加固
框架柱采用Φ14穿墙螺栓加固，竖向间距600mm,四周均设置，穿墙螺栓长度=柱厚+700mm。穿墙螺杆与钢管之间用“3”字形卡扣夹紧。

12、墙体穿墙螺杆
本工程地下室外墙及人防层墙体使用穿墙螺栓固定墙体模板，穿墙螺栓长度=墙厚+600mm.竖向间距600mm,水平间距700mm。穿墙螺栓与钢管之间使用“3"字型卡扣，地下室墙体放置止水片。地下室内墙布置同外墙，不加止水片。
