贯入法检测砌筑砂浆抗压强度技术规程JGJT136-

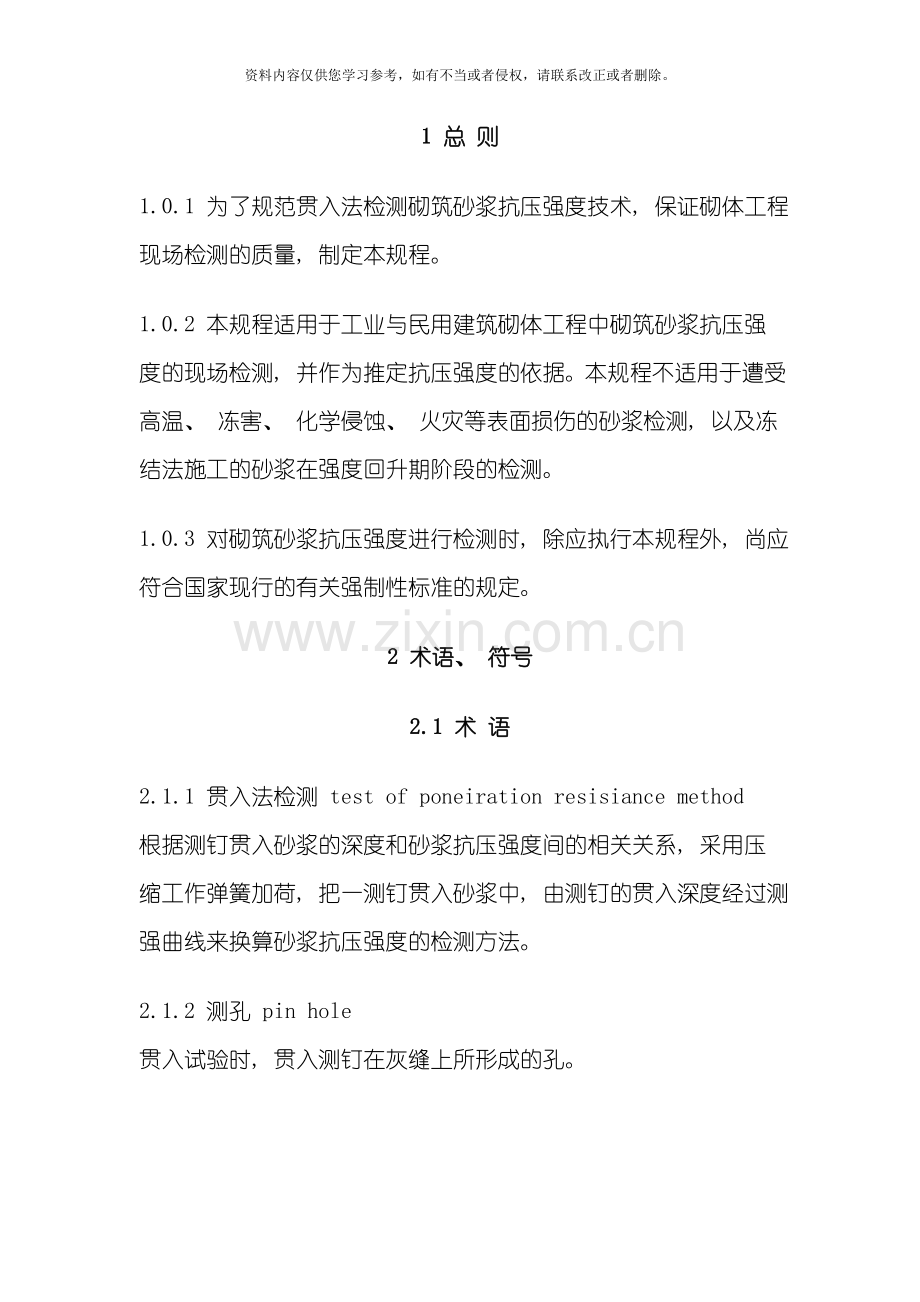

1 总 则
1.0.1 为了规范贯入法检测砌筑砂浆抗压强度技术, 保证砌体工程现场检测的质量, 制定本规程。
1.0.2 本规程适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测, 并作为推定抗压强度的依据。本规程不适用于遭受高温、 冻害、 化学侵蚀、 火灾等表面损伤的砂浆检测, 以及冻结法施工的砂浆在强度回升期阶段的检测。
1.0.3 对砌筑砂浆抗压强度进行检测时, 除应执行本规程外, 尚应符合国家现行的有关强制性标准的规定。
2 术语、 符号
2.1 术 语
2.1.1 贯入法检测 test of poneiration resisiance method
根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系, 采用压缩工作弹簧加荷, 把一测钉贯入砂浆中, 由测钉的贯入深度经过测强曲线来换算砂浆抗压强度的检测方法。
2.1.2 测孔 pin hole
贯入试验时, 贯入测钉在灰缝上所形成的孔。
2.1.3 砂浆抗压强度换算值 calculating compressive strength of maxonry mortar
由构件的贯入深度平均值经过测强曲线计算得到的砌筑砂浆抗压强度值。相当于被测构件在该龄期下同条件养护的边长为70.7mm一组立方体试块的抗压强度平均值。
3 检测仪器
3.1 仪器及性能
3.1.1 贯入法检测使用的仪器应包括贯入式砂浆强度检测仪( 简称贯入仪, 图3.1.1) 、 贯入深度测量表。
3.1.2 贯入仪及贯入深度测量表必须具有制造厂家的产品合格证、 中国计量器具制造许可证及法定计量部门的校准合格证, 并应在贯入仪的明显位置具有下列标志: 名称、 型号、 制造厂名、 商标、 出厂日期和中国计量器具制造许可证标志CMC等。
3.1.3 贯入仪应满足下列技术要求:
——贯入力应为800±8N;
——工作行程应为20±0.10mm。
3.1.4 贯入深度测量表( 图3.1.4) 应满足下列技术要求:
——最大量程应为20±0.02mm;
——分度值应为0.01mm。
3.1.5 测钉长度应为40±0.10mm, 直径应为3.5mm, 尖端锥度应为45°。测钉量规的量规槽长度应为39.5+0.100mm 。
3.1.6 贯入仪使用时的环境温度应为-4~40℃。
4 检测技术
4.1 基本要求
4.1.1 检测人员应经过相应专业培训。检测过程中应做到正确和安全操作。
4.1.2 用贯入法检测的砌筑砂浆应符合下列要求:
——自然养护;
——龄期为28d或28d以上;
——自然风干状态;
——强度为0.4~16.0MPa。
4.1.3 检测砌筑砂浆抗压强度时, 委托单位应提供下列资料:
——建设单位、 设计单位、 监理单位、 施工单位和委托单位名称;
——工程名称、 结构类型、 有关图纸;
——原材料试验资料、 砂浆品种、 设计强度等级和配合比;
——砌筑日期、 施工及养护情况;
——检测原因。
5 砂浆抗压强度计算
5.0.1 检测数值中, 应将16个贯入深度值中的3个较大值和3个较小值剔除, 余下的10个贯入深度值可按下式取平均值;
5.0.2 根据计算所得的构件贯入深度平均值mdj, 可按不同的砂浆品种由本规程附录D查得其砂浆抗压强度换算值fc2,j, 其它品种的砂浆可按本规程附录E的要求建立专用测强曲线进行检测。有专用测强曲线时, 砂浆抗压强度换算值的计算应优先采用专用测强曲线。
5.0.3 在采用本规程附录D的砂浆抗压强度换算表时, 应首先进行检测误差验证试验, 试验方法可按本规程附录E的要求进行, 试验数量和范围应按检测的对象确定, 其检测误差应满足本规程第E.0.10条的规定, 否则应按本规程附录E的要求建立专用测强曲线。
5.0.4 按批抽检时, 同批构件砂浆应按下列公式计算其平均值和变异系数:
5.0.5 砌体砌筑砂浆抗压强度推定值fc2,e应按下列规定确定:
1 当按单个构件检测时, 该构件的砌筑砂浆抗压强度推定值应按下式计算:
6 检测报告
6.0.1 砌筑砂浆抗压强度的检测报告, 应包括下列主要内容:
——建设单位名称;
——委托单位名称;
——设计单位名称;
——施工单位名称;
——监理单位名称;
——工程名称和结构类型或构件名称;
——施工日期;
——检测原因;
——检测环境;
——检测依据( 所用标准名称及编号) ;
——仪器名称、 型号、 编号及校准证号;
——所测砌筑砂浆的强度设计等级和抗压强度推定值;
——出具报告的单位名称( 盖章) , 有关检测人员签字;
——检测及出具报告的日期;
——其它需要说明的事项, 对于无法用文字表示清楚的内容, 应附简图
5.0.6 对于按批抽检的砌体, 当该批构件砌筑砂浆抗压强度换算值变异系数不小于0.3时, 则该批构件应全部按单个构件检测。
附录A 贯入仪校准
A.1 贯入力校准
A.1.1 贯入力的校准应在弹簧拉压试验机上进行, 校准时贯入仪的工作弹簧应处于自由状态( 图A.1.1) 。
A.1.2 弹簧拉压试验机盼注能应符合下列规定:
——位移分度值应为0.01mm;
——负荷分度值应为0.1N;
——位移误差应为±0.01mm;
——负荷误差应小于0.5%( 示值误差) 。
A.1.3 贯入力的校准应按下列步骤进行:
1 将U形架平放在试验机工作台上, 然后将贯入仪的贯入杆外端置于U形架的U形槽中;
2 将弹簧拉压试验机压头与贯入杆端面接触;
3 下压20±0.10mm, 弹簧拉压试验机读数应为800±8N。
A.2 工作行程校准
A.2.1 贯入仪贯入杆外端应先放在U形架的U形槽中, 并用深度游标卡尺测量贯入仪在工作弹簧处于自由状态时的贯入杆端面至扁头端面的距离lo。
A.2.2 给贯入仪工作弹簧加荷, 直至挂钩挂上为止, 并应将螺母退至贯入杆外端。
A.2.3 应再将贯入仪贯入杆外端放在U形架的U形槽中, 并用深度游标卡尺测量贯入仪在挂钩状态时的贯入杆端面至扁头端面的距离l1 。
A.2.4 两个距离的差( l1-lo) 即为工作行程, 并应满足20±0.10mm。
附录B 贯入深度测量表校准
B.0.1 贯入深度测量表上的百分表应经法定计量部门检定。
B.0.2 在百分表检定合格后, 应再校准贯入深度测量表的测头外露长度。
注: 测头外露长度是指贯入深度测量表处于自由状态时, 百分表指针对零位时的测头外露长度。
B.0.3 将测头外露部分压在钢制长方体量块上, 直至扁头端面和量块表面重合( 图B.0.3) 。此时贯入深度测量表的读数应为20±0.02mm。
附录C 砂浆抗压强度贯入检测记录表
附录D 砂浆抗压强度换算表
附录E 专用测强曲线制定方法
E.0.1 制定专用测强曲线的试件应与检测砌体在原材料、 成型工艺与养护方法等方面相同。
E.0.2 可按常见配合比设计7个强度等级, 强度等级为M0.4、 M1、 M2.5、 M5、 M7.5、 Ml0、 M15, 也可按实际需要确定强度等级的数量, 但实测抗压强度范围不得超出0.4~16.0MPa。
E.0.3 每一强度等级制作不应少于72个尺寸为70.7mm×70.7mm×70.7mm的立方体试块, 并应用同盘砂浆制作。采用普通粘土砖作底砖时, 应按现行行业标准《建筑砂浆基本性能试验方法》( JGJ70) 的规定制作试块。
E.0.4 拆模后, 试块应摊开进行自然养护, 并应保证各个试块的养护条件相同。
E.0.5 同龄期同强度等级且同盘制作的试块表面应擦净, 以六块试块进行抗压强度试验, 同时以六块试块进行贯人深度试验。
E.0.6 应按现行行业标准《建筑砂浆基本性能试验方法》( JGJ70) 的规定进行砂浆试块的抗压强度试验, 并应取六块试块的抗压强度平均值为代表值f2( MPa) , 精确至0.1MPa。
E.0.7 贯入试验时, 应先将砂浆试块固定, 按照本规程第4章的规定在砂浆试块的成型侧面进行贯入试验, 每块试块应进行一次贯入试验, 取六块试块的贯入深度平均值为代表值md( mm) , 精确至0.01mm。
E.0.8 也可采用同盘砂浆砌筑砌体, 同时制作试块进行同条件养护, 在砌体灰缝上进行贯入试验, 用同条件养护砂浆试块进行抗压强度试验。
E.0.9 专用测强曲线的计算应符合下列规定:
1 专用测强曲线的回归方程式, 应按每一组试块的f2和对应一组的md数据, 采用最小二乘法进行计算。
2 回归方程式宜采用下式:
E.0.10 建立的测强曲线尚应进行一定数量的误差验证试验, 其平均相对误差不应大于18%, 相对标准差不应大于20%。
本规程用词说明
1 为便于在执行本规程条文时区别对待, 对要求严格程度不同的用词说明如下:
( 1) 表示很严格, 非这样做不可的 正面词采用”必须”, 反面词采用”严禁”;
( 2) 表示严格, 在正常情况下均应这样做的 正面词采用”应”, 反面词采用”不应”或”不得”;
( 3) 表示允许稍有选择, 在条件许可时首先应这样做的 正面词采用”宜”, 反面词采用”不宜”。
表示有选择, 在一定条件下能够这样做的, 采用”可”。
2 条文中指明应按其它有关标准执行的写法为, ”应按……执行”或”应符合……要求( 或规定) ”。
