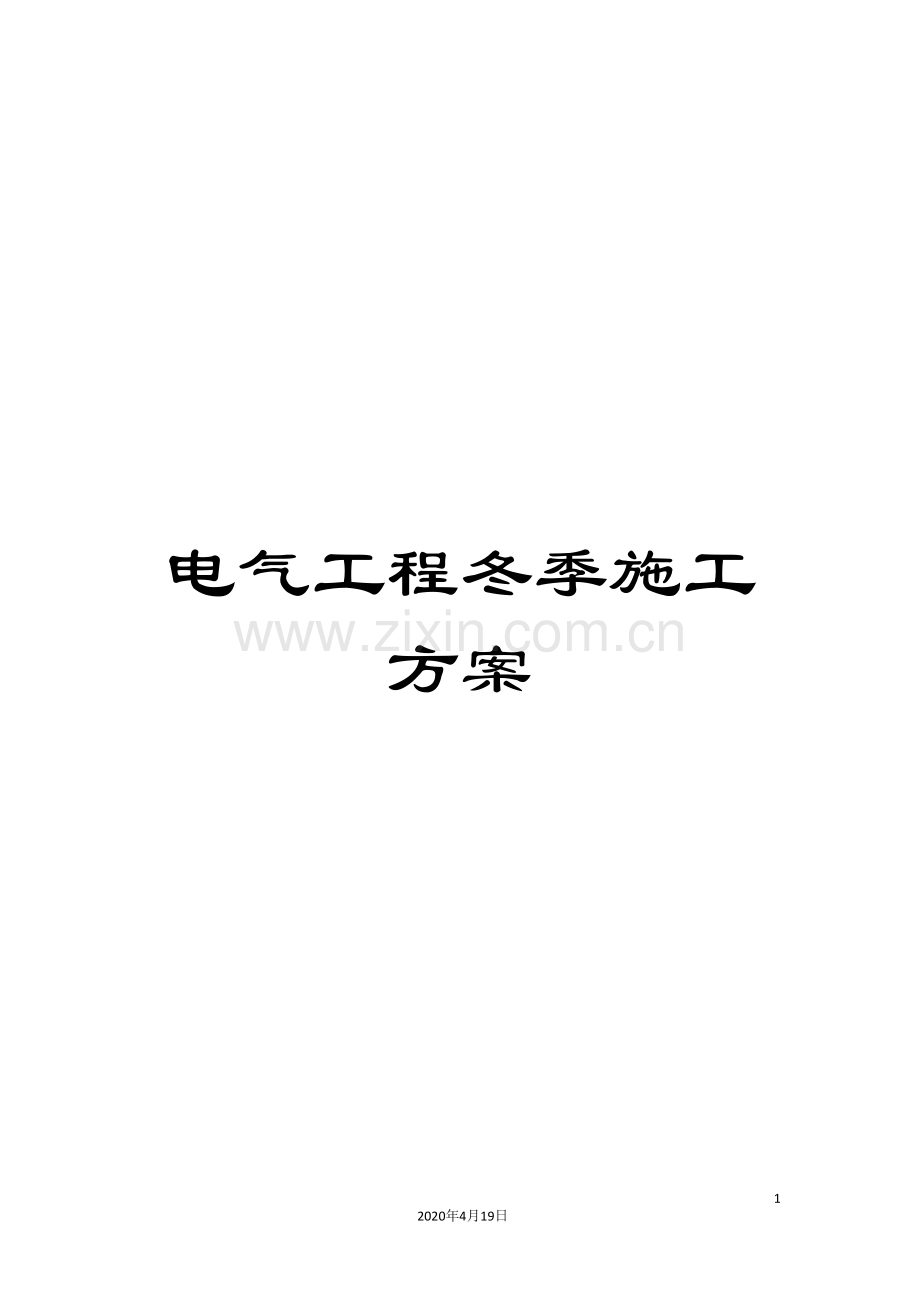

电气工程冬季施工方案

18
2020年4月19日
文档仅供参考
XA01-案-淮安发电-11-

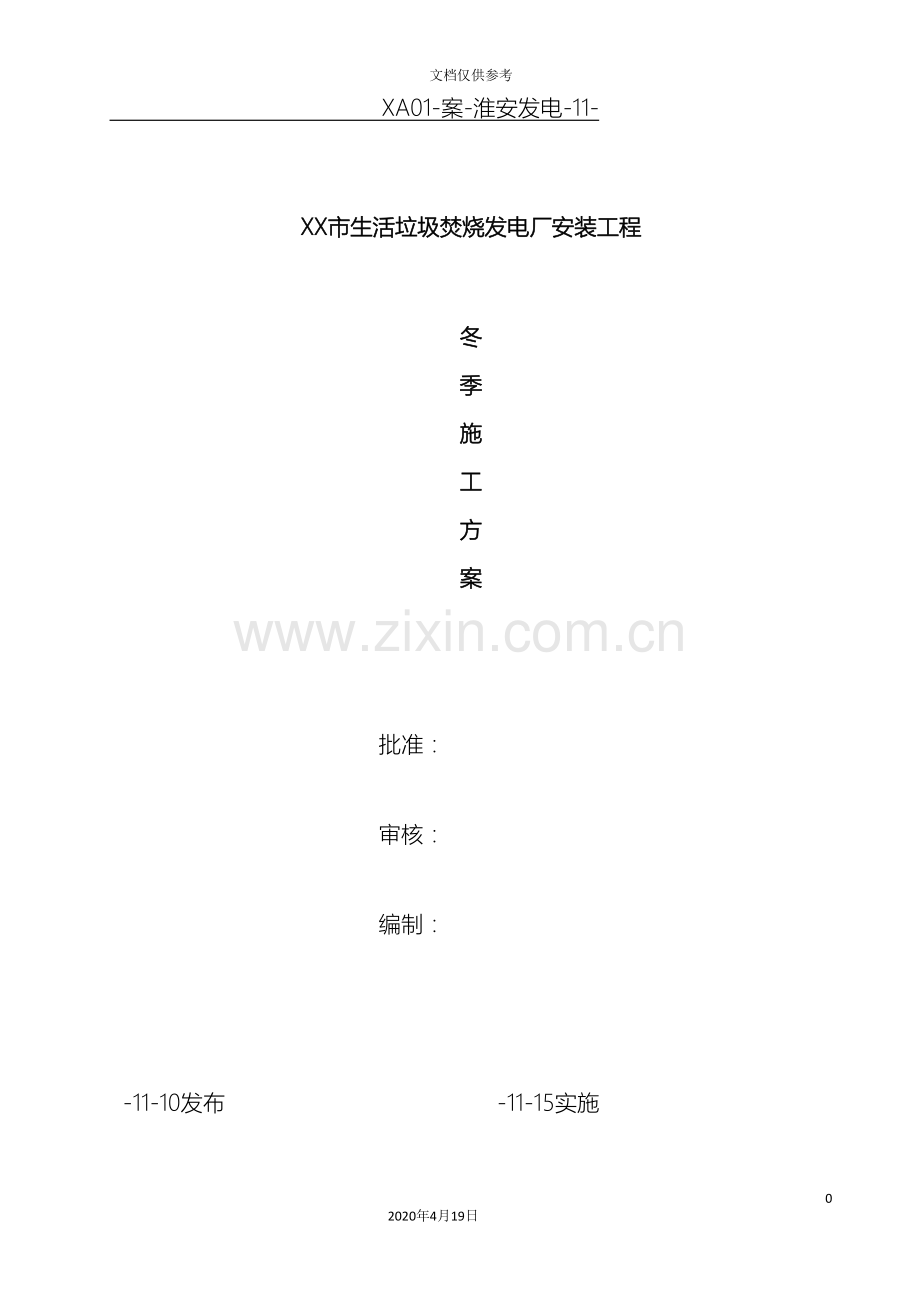

XX市生活垃圾焚烧发电厂安装工程

冬
季
施
工
方
案

批准：

审核：

编制：

-11-10发布 -11-15实施

xx省工业设备安装有限公司

目 录
一、编制说明及依据 3

二、工程概况 3

三、冬季施工技术方案 3

四、施工技术质量及保证措施 6

五、安全目标与安全保证措施 7

六、冬季施工安全措施 8

七、电气人员安排计划 10

八、合理安排材料利用率措施 11

九、主要施工机具设备 11

一、编制说明及依据
1、编制说明：
本方案适用于我公司承建的淮安中科垃圾焚烧发电工程，厂用电系统电气设备安装工程施工。
2、编制依据：
A.《电气装置安装工程、柜及二次回路接线施工及验收规范》GB50171-92
B.《电气装置安装工程电缆线路施工及验收规范》 GB50168-
C.《电气装置安装工程接地装置施工及验收规范》 GB50169-
D.《电气装置安装工程低压电器施工及验收规范》 GB50254-96
E.《电气装置安装工程1kV及以下配线工程施工及验收规范》GB50258-96
F.《电气装置安装工程电气设备交接试验标准》 GB50150-
J.《钢管明配线安装》 86D468
H.《35kV及以下电缆敷设》 94D164
I.《室内外变压器安装》 04D201-3
G.《常见低压配电设备及灯具安装》 D702-1
二、工程概况
本工程为xx中科垃圾焚烧发电工程，厂用电系统电气安装及调试工程。
三、冬季施工技术方案
1、施工总体规划
冬季施工，必须克服寒冷天气对工程质量和安全生产的影响，关键要做好施工前的准备工作和施工中的检查工作，每项工程施工前，技术人员要结合具体气象条件及工程任务特点，详细地做好对施工人员的技术交底，保证每个施工人员了解每一步施工要求，并监督施工人员按施工方案的要求执行。
在整个冬期施工中，施工现场设专人测量温湿度、气象记录、覆盖，技术人员和质量工程师在每天下午下班前检查各施工项目的保温、覆盖情况。
施工计划安排必须考虑冬季气候条件及特点，在总进度许可的条件下，对不适宜冬季施工的工程应延缓至明春施工，尽量避开冬季施工。有关人员每天收听天气预报，根据天气情况安排施工生产。调整作息时间，室外作业应尽量选择在无风、雪、霜天，在中午气温相对较高时施工。
入冬之前成立冬季施工领导小组，对生产、生活设施组织全面安全、质量检查，及时解决检查中发现的问题。
冬季施工过程中除执行本措施要求外，还应执行有关设计要求、规范、具体施工方案等技术文件要求。
整个施工周期作业范围内采用搭接合理、有序的工序，非特殊需要和赶工原因外，在不影响工程质量和合理的前提下，能够根据实际情况调整施工工序。
2、冬季施工资源准备
（1）按计划准备好下列物资：保温材料、零件、工器具和测温表、防火器材、劳保用品。
（2）照明充分、电气设备完好。
（3）施工道路畅通，冰雪及时清除、作业面为冻结现象。
（4）现场设置适量取暖点。
（5）配备必要的防寒劳保用品。
（6）消防器材完好。
3、冬季施工措施
（1）气温低于-5℃进行露天作业时，施工现场附近应设取暖休息室，取暖设施应符合防火规定,施工采暖供热设施必须悬挂明显标志,防止人员烫伤。
（2）对消防器具进行全面检查，对消防设施做好保温防冻措施。
（3）对取暖设施进行全面检查并加强用火管理，及时清除火源周围的易燃物。
（4）施工现场严禁用明火或碘钨灯取暖，防止火灾发生。
（5）各种设备、仪器应有防冻、恒温设施，确保其精确度。
（6）露天的贵重设备（有保护要求），需搭设防护棚或盖专门的小间。当有防冻要求时，防护棚或小间内均应有取暖设备。。
（7）设备和精密仪器应采取特殊保护措施，防冻、防潮，防止设备和仪器的损坏。
（8）试验室要保持恒温和干燥，确保校验设备的正常使用。
（9）霜冻、雨、雪后必须将施工现场清理干净，脚手架和跳板及走道上的积水、霜雪应及时清除并采取防滑措施。
（10）冬季施工前，认真做好防冻、防滑、防火等安全用品的准备和检查。
（11）在冬季对消防器材进行全面检查，对消防设施采取保温措施，以备待用。
（12）施工区域的冰雪及时清除，并采取撒沙子等必要的防滑措施。
（13）参加高处作业的施工人员必须穿防滑鞋，并将安全带挂在上方牢固可靠的地方。
（14）大风及雨、雪后，要检查脚手架是否有塌陷现象，如有发生，立即加固。
（15）下雨、雪天使用电动工具和电焊必须采取可靠且有效地防触电措施，使用合格的绝缘手套、绝缘鞋。
（16）对各电气设备应加强巡视、防尘、防冻、防挂冰、防放电伤人。
（17）各种仪表应有防冻、恒温设施保持其精密度。
（18）电气设备到场后应有专人对其负责防止小件丢失。精密仪器应采用特殊保护的办法。
（19）电气设备存储应充分考虑到现场天气环境的影响。
（20）电气设备工作间、配电室严禁使用热光源，临时照明电源绝缘检测应合格。
（21）电气设备工作间、配电室内的包装箱等易燃、易爆物应及时清理。
（22）各电气工作间、配电室应加强管理，以防无关人员带入火种或损坏防护设施
（23）已安装完毕未投入运行的电气设备，做好必要的防护措施。
（24）真空泵、滤油机等机械冬季不用时必须将油、水放净，防止泵体和管路冻裂。
（25）雨雪天气不得运输仪表及控制装置。
（26）起重作业时，应注意物体与地面，物体与物体之间的冻结，大风、大雪、大雾天气禁止吊装作业。
（27）对取暖设施进行全面检查。
（28）冬季风干物燥，容易起火，以及时清理仓库周围杂草，禁止用电加热器和明火。
4、电气工程施工工序
施工准备工作→配合土建施工→材料、设备进场验收→盘柜、变压器、母线桥安装→接地→桥架、保护管安装→电缆敷设→校接线→电气调整试验→单机试车→联动试车。
电气工程应提交技术资料及文件
（1）竣工图及设计变更证明文件
（2）工序交接的证明
（3）材料合格证（质量证明书）、材料代用的检验证明书。
（4）相关隐蔽记录
（5）分部（项）工程施工记录。
（6）电气调整试验记录。
5、盘、柜安装冬季施工措施
(1)室外安装设备必须注意防滑、防冻。
(2)高空作业配备好相应的安全防护设施，并在施工前检查施工现场，清理杂物和积雪。
(3)对控制设备做好保温措施，并覆盖防护用品。
(4)个别精密设备、部件要放到有采暖设施的屋里或用棉被盖好。
(5)动用火焊要办理动火票并注意防风及放火灾措施。
6、电缆敷设冬季施工措施
(1）现场道路以及脚手架、走道上的积水、霜雪应及时清除并采取防滑措施。
(2）冬季电缆轴放在厂房温暖的地方，防止电缆冻裂，电缆敷设时环境温度不得低于电缆的使用条件。
(3）电缆存放地点环境温度低于电缆的使用条件时，不要放电缆，等电缆在温暖地方存放24小时后再敷设。
(4）长时间户外作业人员要注意保暖，以防冻伤。
(5）室外敷设电缆时不得用力摔打电缆以免将电缆皮摔裂损坏绝缘。
7、地线和托架冬季施工措施
(1）动用火焊要做好防火措施。
(2）施工过程中动用火焊要注意防风,保证焊接质量，并注意对周围设备的防护。
(3）施工要防止人员砸伤、碰伤，室外施工注意人员防冻
四、施工技术质量及保证措施
1、对所有的电气设备在安装前必须进行全面检查，要求外观无损伤，内部无损、无元件脱落现象。
2、对所有电气材料、设备在使用前按设计核对其规格、型号。
3、所有电气材料、设备都必须具备产品质量证明书和产品合格证。
4、质量保证措施
(1）高低压配电柜，电气元件质量良好，型号、规格应符合设计要求，外观应完好，且附件齐全，排列整齐，固定牢固，密封良好。
(2）各电器设备应能单独拆装更换而不应影响其它电器及导线束的固定。
(3）继电保护、耐压试验应符合有关规定，熔断器的熔体规格，自动开关的稳定值及热保稳定值应符合相关规定及设计要求。
(4）信号回路的信号灯及电流指示等应工作可靠。
(5）电缆敷设，电缆敷设前应必须检查电缆型号，规格、电压等级应符合设计要求，电缆外观无损伤，绝缘良好。
(6）电缆敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
(7）并联使用的电力电缆其长度、型号、规格宜相同。
(8）电缆的最小弯曲半径为15D。
(9）电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉，电缆上不得有铠装压扁、绞拧、护层折裂等未消除的机械损伤。
(10）动力电机安装时盘动转子应灵活，不得有碰卡声。
(11）检查润滑脂，无变色、变质及变硬等现象，其性能应符合电机的工作条件。
(12）电机的引出线鼻子焊接应良好，编号齐全，裸露带电部分的电气间隙应符合产品标准的规定。
(13）铜包钢接地支线与接地干线连接，连接点采用热熔焊接，按图纸要求每个热熔焊接模具要做50个头，要求无虚焊、无脱焊现象。
(14）质量保证体系网络：
质量保证体系网络图
项目经理

质量检验

技术质量

电气施工

电气班

五、安全目标与安全保证措施
1、安全教育与施工交底相结合，提醒职工遵守安全生产制度，严格执行本工种岗位安全操作规程，杜绝违章施工作业。
2、按程序办理施工动火、用电，禁止未经许可即擅自施工作业。
3、进入施工现场必须把安全帽等劳动防护用品佩戴齐全。
4、在现场施工时，临时用电及电缆必须无破损，在保证人身及设备安全情况下方可使用。
5、爱护工程设施，保持施工现场的整洁。
6、争创安全、文明施工工区，杜绝任何安全事故的发生。
7、QHSE保证体系网络：
项目经理
安全管理

技术负责

电气施工

电气班

六、冬季施工安全措施
1、安全用电技术措施
(1)漏电保护器的设置
1)施工现场的总配电箱和开关箱至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。
2)开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。
3)漏电保护器的选择应符合国标GB6829—86《漏电电流动作保护器(剩余电流动作保护器)》的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。
(2)电气设备的使用与维护
1)施工现场的所有电气设备在冬季施工前进行全面检查及维修，保证不塌陷、不漏水、不积水，并加强相应的保温措施。
2)总、分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1h以上时，应将动力开关箱上锁。
3）合理配制各种电气设备的保护装置，对用电设备过载、短路、进行可靠的保护。
4）电气设备集中场所应配置灭火器材，电气设备周围严禁烟火。
5）配电箱、电气设备周围不准堆放易燃、易爆物品，不准使用明火作业。
6）电气焊时，周围严禁有易燃易爆物品、乙炔瓶、氧气瓶和焊点三者距离要符合规范要求。
7）定期检测电气设备的绝缘程度。
（3）加强安全检查，及时发现问题。对建筑物主体、脚手架、施工用电、塔式起重机、物料提升机、模板支撑体系、各小型机械的防雨雪棚以及临时设施、安全标志牌进行经常性检查，及时发现问题及时排除，对破损处及时修复。
（4）暴风雪时应立即停止室外施工作业，人员迅速撤到安全地方，同时安排专业电工现场值班检查，必要时立即拉闸断电。
2、高处作业技术措施
（1）现场道路以及脚手架、跳板和走道上的积水、霜雪应及时清除并采取防滑措施。对消防器具应进行全面检查，对消防设施应做好保温防冻措施。
（2）高处作业必须系好安全带，安全带应挂在上方的牢固可靠处。高处作业区周围的孔洞、沟道等应设盖板、安全网或围栏。
（3）在高处作业要保持清醒，精心操作，不得站在栏杆外工作或凭借栏杆起吊物件，严禁躺在走道板上休息。
（4）高处作业配带工具包，较大的工具应系保险绳。
（5）上下传递材料时应用绳子捆绑牢固，缓慢提升,传递物品时，严禁抛掷。施工用料随用随吊，不得堆放在脚手板上。
（6）高处作业点焊的物件不得移动，切割的工件、边角余料等应放置在牢靠的地方或用铁丝扣牢并有防止坠落的措施。
（7）在高处所用材料要摆放整齐，必须要有防止坠落和被大风卷走的措施。
（8）在夜间或光线不足的地方进行高处作业，必须设足够的照明。
3、防冻措施
（1）冬季施工前，施工人员应在安全员的组织下，准备充分的防寒服、棉安全帽等御寒用品，以防冬季施工时发生人员冻伤事故。
（2）对消防器具应进行全面检查，对消防设施应做好保温防冻措施。
（3）油箱及容器内的油料冻结时，应采用热水或蒸汽化冻，严禁用火烤化。
（4）在低温下高空作业及使用手锤及大锤时,需佩带防寒用品,以防手脚冻僵发生危险。
4、防滑措施
（1）施工现场道路以及脚手架、跳板和走道上的积水、霜雪应及时清除并采取防滑措施。
（2）遇有大雪、大雾、雷雨等恶劣气候条件时，不得进行项目工作。
（3）运输设备及材料的汽车等轮胎式机械在冰雪路面上行驶时，应装防滑链。
5、防火措施
（1）进入冬季施工前，应对消防器具进行全面检查，对消防设施做好保温防冻措施。
（2）对取暧设施应进行全面检查，并加强用火管理，施工现场严禁明火取暧。
（3）由于冬季用电负荷增大，电工应对有关线路进行全面检查，并清除周围的易燃物，以防发生电起火现象。
（4）在易燃、易爆、配电设施区域应挂标志牌和警示牌。
（5）电火焊作业应检查周围及下方有无易燃物，并采取可靠的措施，下班前必须检查火种是否全部熄灭，确认无误后可离开。
（6）氧气瓶、乙炔瓶要保持至少8m的距离，气瓶和明火的距离不得小于10m，以防发生爆炸事故。
6、其它措施
（1）施工用设备在冬季来临前，应全部更换一次润滑油，车辆水箱加防冻液，并适当增加检查、维护次数。
（2）施工用水管道必须做好保温防冻工作，埋地水管必须在冻土层以下。
（3）施工用钢丝绳、电焊软线、氧气带、乙炔带、气压表，收工后应妥善处理，以免冷脆断裂、老化。
(4)施工用电应有良好的接地、接零保护以及安装漏电保护器，现场临时用电电缆宜架空敷设，禁止电缆在雪、水中浸泡，开关箱应防雨、雪。
(5)冬季施工现场无论室内或室外，均严禁使用明火或电热取暖设施。装有取暖设施的室内施工应加强对房建和取暖设施的成品保护工作。
(6)进入施工现场必须戴安全帽，高空作业必须系安全带、穿防滑鞋，有条件的高空作业应设安全网，不允许在3米以上无防护栏处施工。
(7)做好冬季防火工作，配备足够的消防器材，成立专门防火组织负责冬季施工消防工作。
(8)焊工持证上岗，并使用操作电焊机，电焊机一次侧绝缘处理良好，接线柱压紧。清除焊接地点周围易燃易爆品，高处施焊时应有防止焊渣迸落的措施。
(9)施工中应尽量减少交叉作业。必须交叉时，施工负责人应事先组织交叉作业各方，商定各方的施工范围及安全注意事项。各工序应密切配合，施工场地尽量错开，以减少干扰。无法错开的垂直交叉作业，层间必须搭设严密、牢固的防护隔离设施。

七、电气人员安排计划
1、现有电工6人，焊工2人，管理5人。
2、项目经理：现场经理：
3、生产安全：
3、电气技术：
4、质 检：

八、合理安排材料利用率措施
1、加强施工进度的质量控制，提高工程安装一次性合格率，减少无作用消耗。
2、利用先进的施工技术制定施工措施，提高施工效率，合理安排施工用料。
3、预埋管线制作下料合理截取下料长度，特别是电缆当敷设到位时，应留一定的备用长度一般、一到两圈(Φ1000)，减少因下料失误而造成无法弥补的损失。

九、主要施工机具设备：
序号
名称
规格型号
单位
数量
1
电焊机
BX1-400
台
3
2
乙炔气切割机具

套
2
3
砂轮切割机
φ400
台
1
4
磨光机
P125
台
3
5
兆欧表
500型
台
1
6
兆欧表
2500型
台
1
7
万用表
A9208L
块
2
8
钳形表
MG28型
块
1
9
红外线温度仪

块
1
10
数字震动仪

块
1
11
温度表

块
2
12
湿度表

块
2
