江苏南通三建集团股份有限公司 廊桥水岸二期项目——基坑降水及基坑支护施工方案

廊桥水岸二期
G1、G3、G4、G5、G6、G10、G11、
变电所1、变电所2、所属地下室及幼儿园土建安装工程
基坑降水及基坑支护施工方案
编 制 人:_________________________
审 核 人：_________________________
审 批 人：_________________________
编制日期：_________________________
编制单位：江苏南通三建集团股份有限公司
目 录

一、编制依据 3
二、工程概况 3
三、工程地质条件 4
1、地形地貌及自然条件 4
2、地基土物理力学指标 4
3、地下水 5
四、基坑降水方案 5
1、降水技术要求 5
2、降水方案的选择 5
3、抽水设备的选择 5
4、降水工程监测及维护要求 5
5、降水井施工 6
五、基坑支护施工示意图 6
六、基坑支护 8
1、土方护坡施工分析 8
2、土方塌方护坡施工分析 8
3、施工流程 9
4、施工准备 9
5、基坑支护施工方法 9
6、监控测量 10
7、钢板桩施工说明 10
8、锚桩施工 11
七、基坑支护安全管理措施 12
八、文明施工措施 12
九、雨季基坑支护管理及保护措施 13
十、附图 13

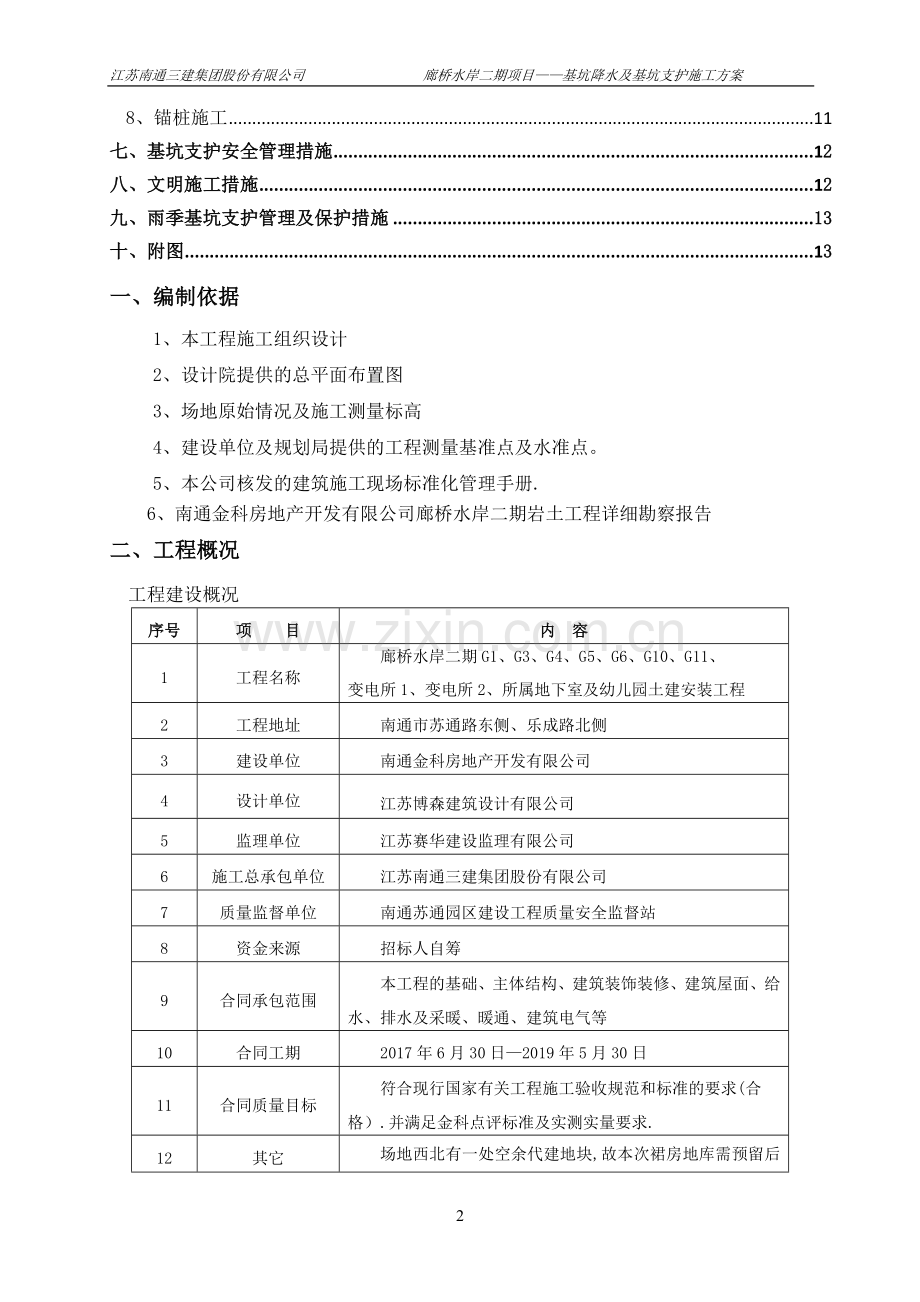

一、编制依据
1、本工程施工组织设计
2、设计院提供的总平面布置图
3、场地原始情况及施工测量标高
4、建设单位及规划局提供的工程测量基准点及水准点。
5、本公司核发的建筑施工现场标准化管理手册.
6、南通金科房地产开发有限公司廊桥水岸二期岩土工程详细勘察报告
二、工程概况
工程建设概况
序号
项 目
内 容
1
工程名称
廊桥水岸二期G1、G3、G4、G5、G6、G10、G11、
变电所1、变电所2、所属地下室及幼儿园土建安装工程
2
工程地址
南通市苏通路东侧、乐成路北侧
3
建设单位
南通金科房地产开发有限公司
4
设计单位
江苏博森建筑设计有限公司
5
监理单位
江苏赛华建设监理有限公司
6
施工总承包单位
江苏南通三建集团股份有限公司
7
质量监督单位
南通苏通园区建设工程质量安全监督站
8
资金来源
招标人自筹
9
合同承包范围
本工程的基础、主体结构、建筑装饰装修、建筑屋面、给水、排水及采暖、暖通、建筑电气等
10
合同工期
2017年6月30日—2019年5月30日
11
合同质量目标
符合现行国家有关工程施工验收规范和标准的要求(合格）.并满足金科点评标准及实测实量要求.
12
其它
场地西北有一处空余代建地块,故本次裙房地库需预留后浇带。
设计简介
序号
项 目
内 容
1
建筑功能
大型住宅/局部防空地下室
2
建筑特点
本工程立面造型简约，无大量装饰性构件。
3
G1#26层
总建筑面积（m2)
10521。73
建筑高度（m)
75。5
G3#26层
总建筑面积（m2）
10831.39
建筑高度（m）
75.5
G4#26层
总建筑面积（m2）
10885.89
建筑高度（m）
75。9
G5#30层
总建筑面积（m2）
12843。53
建筑高度(m)
87。1
G6#32层
总建筑面积（m2）
13185。36
建筑高度（m）
92.9
G10#34层
总建筑面积（m2）
13435.85
建筑高度(m）
99。1
G11#34层
总建筑面积（m2)
13435。85
建筑高度（m)
99.1
D1#幼儿园3层
总建筑面积（m2)
3874。52
建筑高度（m)
15.23
总建筑面积(m2)
12。6万
4
基础形式
筏板基础（D1为独立基础）
地下室
大部分地下一层，局部地下两层（G6、G10、G11之间地下室）
5
防火等级
一级
防水等级
二级(局部一级)
6
结构形式
框架、剪力墙（D1为框架）
本项目G1、G3、G4、G5地库为1层地下室,周边采用放坡1:1开挖(G1南侧、西侧；G4东侧为拉森钢板桩支护除外）G6、G10、G11地库区域为地下二层人防，此区域西侧为二级放坡开挖，东侧、北侧为三轴搅拌工法桩围护，此区域单独编制深基坑支护专项施工方案。
三、 工程地质条件
1、 地形地貌及自然条件
南通地区临江近海，纬度适中，属北亚热带季风湿润气候区，四季分明，光照充足，雨量充沛。年平均气温约15。1℃，年平均降水量1083.7mm，降水量在时间上分配不均，汛期6-9月占年降水总量的60％左右，年平均无霜期222天.
2、地基土物理力学指标
各项岩土性质指标及有关参数建议使用值
土层名称
平均
层厚
含水量
天然
重度
比重
孔隙比
饱和度
压缩
系数
压缩
模量
抗剪强度
地基承载力特征值
层序
土名
内聚力
内摩擦角

W
γ
GS
e
Sr
a1-2
Es1—2
C
Φ
fak
m
%
kN/m3

%
MPa-1
MPa
kPa
°
kPa
②
粘质粉土夹粉质粘土
4.41
33。2
18.22
2.71
0。946
95.3
0。277
7。49
14.7
26.0
110
③
砂质粉土
7。67
30。5
18.51
2。70
0.866
95。1
0.157
11。96
11.7
29.4
135
④
粉砂
7。64
28.1
18.80
2.68
0。791
95。3
0。116
15.66
8.1
34.9
160
⑤
砂质粉土
5.15
30。9
18。46
2.70
0。877
95。1
0.176
10.78
15.5
25.9
140
⑥
粉砂
4.24
28.5
18。76
2。68
0.801
95。4
0。117
15.65
9.5
32。7
170
⑦
粉砂夹砂质粉土
2。04
29.9
18。63
2.69
0.839
95。7
0.143
12.94
11.1
28。2
150
⑧
粉砂夹细砂
22。49
27.9
18。82
2.67
0.783
95。4
0。096
18。36
7。7
34.9
190
⑨
粉砂—细砂
未钻穿
26。2
19.04
2。66
0.730
95。5
0。087
20.01
7。2
36.2
210
3、 地下水
勘察期间进行了地下水位观测，钻孔内初见水位约为85高程1。17~1.42m，地下水稳定潜水位相当于85高程0。97～1。22m，水位年变幅1.50m左右，一般在0.90～2。40m之间变化。历史最高地下水位在85国家高程2。40m，近3—5年最高地下水位在85国家高程2。40m。二期工程设计室外场地高程3.80m左右，一期已建成区域室外场地高程3.50～3.80m,根据省、市有关抗浮水位取值的原则要求，并结合本场地情况，抗浮设计水位建议取85国家高程3。30m。本工程场地范围内主要为粉土、粉砂，各土层间水力联系密切.
四、 基坑降水方案
1、 降水技术要求
目前场地地下水深约为5米，建设单位要求将地下室降至自然地坪8米下。根据规范要求,需要将地下室降至基底以下0.5m，故按照将地下水降至自然地坪8.5米。
2、 降水方案的选择
根据基坑支护设计图纸及降水相关设计图纸,采用管井法降水,局部坑中坑采用轻型井点降水。
3、 抽水设备的选择
选择扬程不小于25m的抽水泵进行连续抽水.
4、 降水工程监测与维护要求
4。1抽水前应统一测一次各井静止水位
4。2抽水开始后，在水位未达到设计降水深度以前，每天观测三次水位.
4。3水位达到设计降水深度后,可每天观测一次水位，水位观测允许误差为±5cm。
4.4绘制水位降深值S与时间T过程曲线图分析水位水量下降趋势，预测设计降水深度要求所需时间。
4.5根据水位、水量观测记录，查明降水过程中的不正常状况及其产生的原因，及时提出调整补充措施,确保达到降水深度。
4.6注意井口保护，防止杂物掉入井内.
5、 降水井施工
5。1测量放线：根据甲方现场给定基础轴线并按降水井平面图测放出各井位,并打入木桩.
5.2成孔：钻机就位安装好后,核对井位。为防止破坏场内地下管线，人工开挖1.5m深，买好护壁管,管径600mm,护壁管埋设完毕后开始钻机钻进成孔.钻孔采用泥浆护壁，施工时保持孔内泥浆高度，防止孔内垮孔。检查孔深达到设计深度后终孔。
5。3吊装井管：经现场技术负责人验收合格后，用抽筒清孔，吊装井管。做到井管之间连接牢固、安装垂直。
5.4填砾：在井管外填入规格6—10mm砾石，填至距地面1。5m左右，然后填入黏土封井。
5.5洗井:采用空压机、活塞联合洗井,空压机洗清之后再用活塞洗井；然后再用重复以上洗井过程，直至满足设计要求.每井活塞洗井不少于两次，每次提拉活塞不少于2小时，空压机洗井不少于2个台班,以确保洗井质量，达到正常出水时含砂率少于1/10000要求。
五、 基坑支护施工示意图
基坑北侧,西侧，东侧，南侧1:1喷锚放坡。
G1基坑南侧
G1西侧，G4东侧钢板桩支护剖面图
六、基坑支护
1、土方护坡施工分析
项目部工程技术科组织好基础护坡施工班组，进行全面的书面技术交底工作,针对性的把每项施工工序落实到操作工人的技能运作中.
1。1土方护坡施工物资材料准备,项目部准备中砂,水泥若干，喷锚钢筋,导流孔等。
1。2单栋基坑土方完成后，用人工修平边坡，用铁锹平敲边坡面层，若施工条件允许,也可以采用平板振捣器进行振捣，以确保边坡自然土层的密实性。
1。3单栋基坑边坡修平完后,即在坡面先期喷锚30mm，安装钢筋及导流孔，导流孔口用塑料袋封闭，埋入土层部分用滤网包裹。然后进行面层喷锚施工。
2、 土方塌方护坡施工分析
基坑土方开挖完成后,如果出现了塌方的现象,项目部将采取如下施工补救措施：
2.1土方塌方护坡施工物质材料准备,项目部施工场地准备100根松木桩及木挡板100张，钢管2米至3米的若干。通讯工具；对讲机3只。
2。2土方塌方护坡施工工序：①土方塌与基坑底的土方用机械挖机清理完②用机械挖机把松木桩敲入土层下面。③用挡板在松木桩的外侧面用铁钉钉牢。④模板外侧面用钢管斜方向支撑于挡板面层.
3、施工流程
①大部分区域开挖第一层土─→②坡项排水及路面工程─→③分层开挖到设计标高及喷锚支护工程─→④坑底排水工程─→⑤开挖独立基础区域土方
4、施工准备
4.1、基坑支护范围的确定：整个地下室基坑边坡.。
4.2、设置地面排水沟：在基坑坡顶砼地面外设置明排水沟，排水沟的尺寸为240mm×240mm；并每隔50m设一个1000mm×1000mm×1000mm的沉砂井，排水沟和沉砂井均用砖砌成。
4。3、做好各种施工机械的调试工作。
5、基坑支护施工方法：
边坡喷锚网支护施工顺序:修坡→放线→凿孔→安装锚杆→注浆→挂钢筋网→焊加强筋→喷射混凝土.
5.1、施工放线：以规划控制点为依据，按设计方案的开挖边线位置放线，并分段引出固定点，以减少施工累计误差。
5。2、清障：清理基坑边坡松动泥土，用手铲或其它工具压平压实。
5.3、凿锚杆孔:采用洛阳铲或钻机成孔，按设计的孔位布置进行测量画线，标出准确的孔位,然后按设计要求的孔长、孔的俯角和孔径进行凿孔，严格注意质量，逐孔进行验收记录，不合格者为废孔，必须重打。
锚杆孔呈梅花型布置,俯角可根据实际情况进行调整。
5.4、锚杆安装：按照设计规定的锚杆的长度、直径，加工合格的锚杆，为使锚杆处于孔的中心位置，每隔1.5~2m焊接一个居中支架,将锚杆体安放在孔内。
5。5、注浆：将符合孔深要求的注浆塑料管插入孔内，距孔底约0.5～1。0m处，然后向孔内注入水灰比为0.45～0.5纯水泥浆，注浆压力不低于0。4MPa，以确保锚杆与孔壁之间注满水泥浆。注浆应由里向外逐步回撤注浆，待孔口稍有溢流现象，即可堵口封死。
5。6、挂网:在修好的边坡坡面上，按各坡面设计要求，铺上一层钢筋网，网筋之间用扎丝间隔绑扎,钢筋搭接要牢，挂网时确保有保护层。
5。7、加强筋焊结：等锚杆注浆、绑扎网片施工完成后，用φ14钢将锚杆头部连接起来,焊在杆体上，各焊接点必须牢固。
5.8、喷混凝土：在上述工序完成后，即可喷射混凝土.混凝土强度为C20细石混凝土，厚度为100mm，。喷射混凝土表面要求基本平整。
5.9、坑内设置排水沟，以排除坑内积水。
5.10、支护主要机械设备
序号
设备
规格
数量(台）
1
空压机
30KW
2
2
喷浆机
20KW
2
3
注浆机
10KW
1
4
张拉千斤顶

1
5
液压油泵

1
6
电焊机
35KW
1
7
钢筋调直机
10KW
1
8
切割机
5KW
1
9
钻机
45KW
2
6、监控测量
根据本工程的特点，在边坡开挖过程中，在边坡周围每隔10—15m布置观测点，以观测边坡的位移及地面下降情况,在施工初期可隔天观测一次,开挖到基坑底后必须每天观测1次，当发现异常时，应加密观测次数，并采取相应措施，直至边坡稳定后，才可减少监测次数。
观测数据应及时进行归纳整理,编制成表,作为工程竣工资料的使用。
7、钢板桩施工说明
7。1本工程钢板桩采用拉森钢板桩
7。2应选用明显变形，止口完后的钢板桩，施工前应修整。
7.3施工钢板桩时,桩身应调直整平.
7。4先施工定位桩，固定导向型钢。
7。5定位桩定位偏差不超过50mm。
7.6钢板桩垂直度偏差不超过1/250.
7。7拔桩时应跳拔，并及时采用跟踪注浆回填以控制周边位移,注浆孔沿钢板桩轴线布置间距0.8m，注浆深度可控制在6.0m。
钢板桩施工主要机械为拉森钢板打拔机一台。
施工人员4人。
8、锚桩施工
1、锚桩采用旋喷桩，直径∅500，水平间距和桩长详见各剖面图;采用P·O42.5级普通硅酸盐水泥，水泥掺入量30%，水灰比0.7,，并应加入适当早凝剂；水泥浆应拌和均匀,随拌随用，一次拌合的水泥浆应在初凝前用完。旋喷搅拌的压力应为20～30MPa.
2、旋喷锚桩施工采用钻进、注浆、搅拌、插筋一次完成的方法。
3、旋喷锚桩内插∅15。2钢绞线,进入旋喷桩底，钢绞线插入定位误差不超过30mm，，底部标高误差不大于20cm,,钢绞线端头用∅150X20钢板锚盘.筋体应放置在桩体中心，待旋喷锚桩养护达到强度后施加张力锁定，筋体和腰梁、锚具应连接牢固。
4、加筋水泥土桩锚施工必须按照分段分层开挖，分段长度不宜大于20m，分层超挖深度不应超过该层锚桩以下500mm。下层土开挖时,上层的斜锚桩必须已张拉锁定。
5、水泥土锚桩钻孔前按施工图放线确定位置,做上标记；钻孔定位误差小于50mm，孔斜误差小于3°
6、锚桩桩径偏差不超过2cm,并严格按照设计桩长施工，所有钢板材均为Q235-B级钢。
7、钻孔机具选择应满足支护设计对设计参数的要求。
8、旋喷斜锚桩施工时插入钢绞线；钢绞线插入定位误差不超过30mm，,底部标高误差不大于20cm。
9、筋体每根钢绞线由7根钢丝铰合而成,桩外留0。7m以便张拉。筋体加工时，其长度应考虑灌注桩厚度及腰梁处型钢高度。
10、锚具采用FVM系列，锚具和夹具应符合〈〈预应力筋用锚具、夹具和连接器应用技术规程〉>（JGJ85-2002)
11、锚桩检验:本工程锚桩必须进行基本试验及验收试验。方法参照现行行业标准《建筑基坑支护技术规程》附录规定的锚杆试验要点及协会标准《加劲水泥土锚桩支护技术规程》第7章执行，具体由检测单位依据相关规范制定检测大纲并报设计院审核。
12、锚桩的张拉与施加预应力（锁定)：
A、锚固段强度大于15MPa并达到设计强度等级的75%（可按注浆后10天控制)后方可进行张拉；B、锚桩张拉顺序应考虑对邻近锚桩的影响，建议跳一根张拉一根；
C、锚桩张拉按设计值的110%，锁定按设计值的75％进行.
D、正式张拉前先用20％锁定荷载预张拉两次,再以50％ 100%锁定荷载分级张拉，然后张拉至110％设计荷载,在超张拉荷载下保持5分钟，观测锚头无位移现象后再按锁定荷载锁定.
13、为了有效避免群锚效应以致于影响到锚桩的受力效果，旋喷锚桩施工过程中应跳打。
七、基坑支护安全管理措施
1、 人工挖土,前后操作人员不应小于2.5m，堆土要在1m以外，并且高度不得超过1.5m。
2、 每日或雨后必须坚持土壁及支撑稳定情况,在确定安全的情况下继续工作,并且不得将土和其他重材料堆载在基坑边，不得在支撑围护外行走。
3、 基坑四周必须设置1。2m高护栏，人员上下要有专门爬梯。
4、 场内道路应及时修整,确保车辆安全畅通，各种车辆应有专人负责指挥引导。
5、 挖土机械不得在施工中碰撞支撑，以免引起支撑或损坏。
八、文明施工措施
基坑边护栏搭设
1。1材料准备
基坑边护栏采用φ48＊2。8mm脚手管（6m、4m、1。5m），所需脚手管（大横杆、立杆）大横杆使用前刷好黄黑间隔油漆；各种扣件,5cm厚木脚手板，密目网，所有脚手架材料使用前由工长和安全员对材料进行验收,不合格材料严禁使用。
1。2搭设
基坑上口设脚手架护栏，立杆间距2m，大横杆横距1.5m。并以密目网围护.
1。3挂设安全警示牌
基坑边安全护栏搭设完成，经项目部技术组验收合格后，护栏外侧需挂护栏验收合格证,及安全警示牌.同时要求拉通电源，夜间应打开警示灯，做为基坑夜间照明。
九、雨季基坑支护管理及保护措施
1、雨季施工管理
1。1鉴于本工程雨期存在地下部分施工，需在雨季来临高度重视，成立防汛小组,由项目经理牵头，现场施工队长全面指挥，合理调配设备、人员和物资，及时消除安全隐患，如有意外情况及时修订补充方案,确保工程的正常施工。
1。2雨季来临前，领导小组认真组织有关人员制定雨季施工计划，并组织个分包单位对项目进行全面检查，对方案中各项措施进行落实、实施，检查施工中存在的隐患.所需材料、机具要在雨季来临前落实到位；进入雨季后，每周定期综合检查一次。
1。3成立防汛领导小组,制定防汛计划和紧急情况处理措施，除包括本工程本身外，还应包括现场及周边建筑物的安全。
1.4做好施工人员的雨季施工培训工作。组织相关人员对施工现场进行一次全面检查，包括基坑附近临时设施、临时用电、以及防雷接地、机械设备、排水情况等。
1.5检查基坑的排水设施，疏通各种排水渠道,清理雨水排水口，保证雨天排水畅通。
2、施工现场管理
2.1场地排水：施工现场进行硬化，清理现场障碍物,保持现场道路畅通.
2。2每天坚持基础护坡是否牢固，基坑四周设置排水沟施工通畅。
2。3在雨季到来前,做好基坑护栏的防雷设置，在雨季前要对避雷装置做一次全面检查,确保防雷.
2。4雨天过后,加强基坑监测及降水井内的水位观测，遇到非正常情况及时采取措施，保证基坑支护的安全及降水工程满足施工的需要。
2。5加强天气预报工作,防止暴雨突然袭击,合理安排每日的工作。
2。6开工前对参加施工的人员，进行安全教育,遇有特殊情况及时向上级汇报。
十、附图
基坑支护平面布置图
