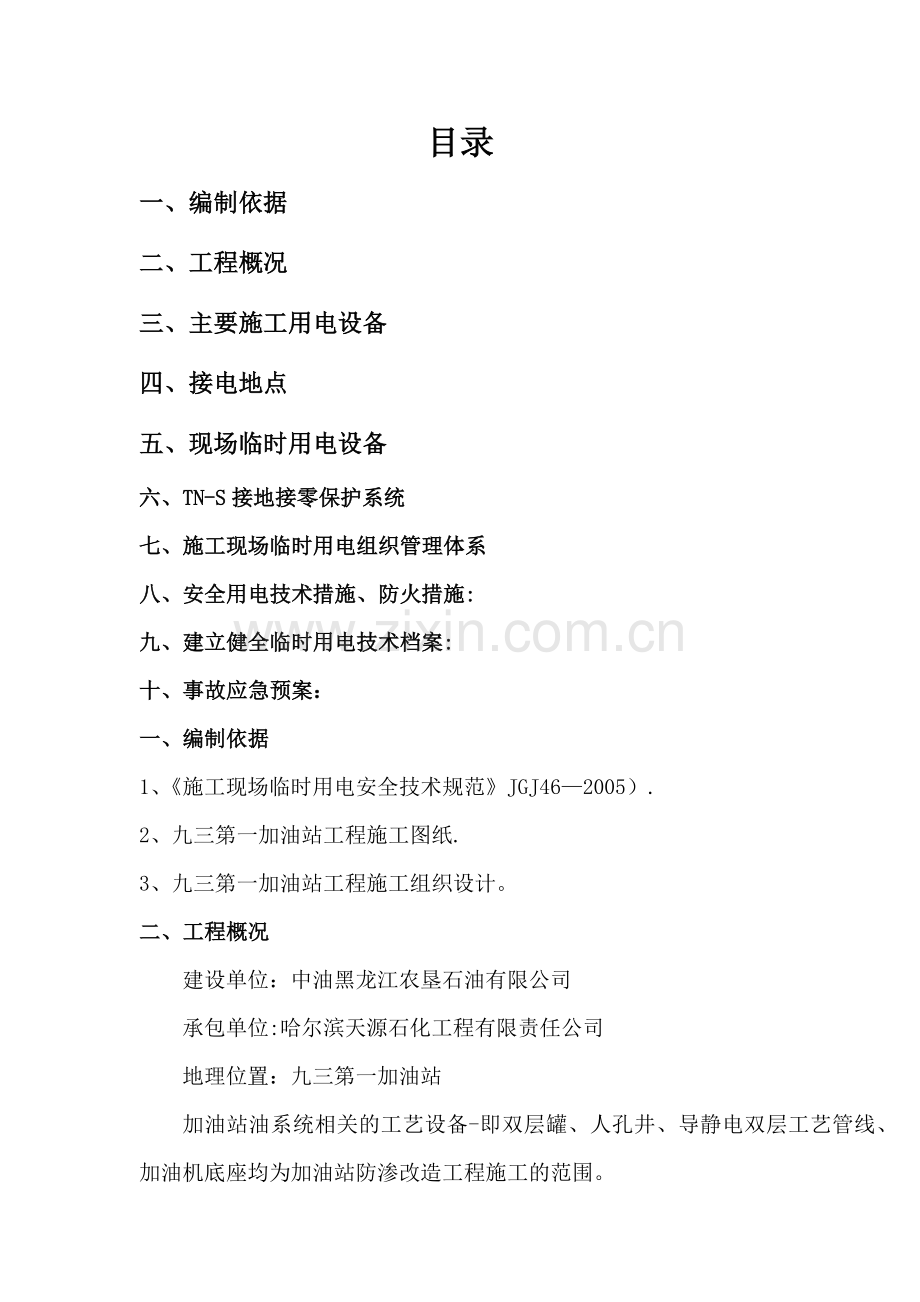

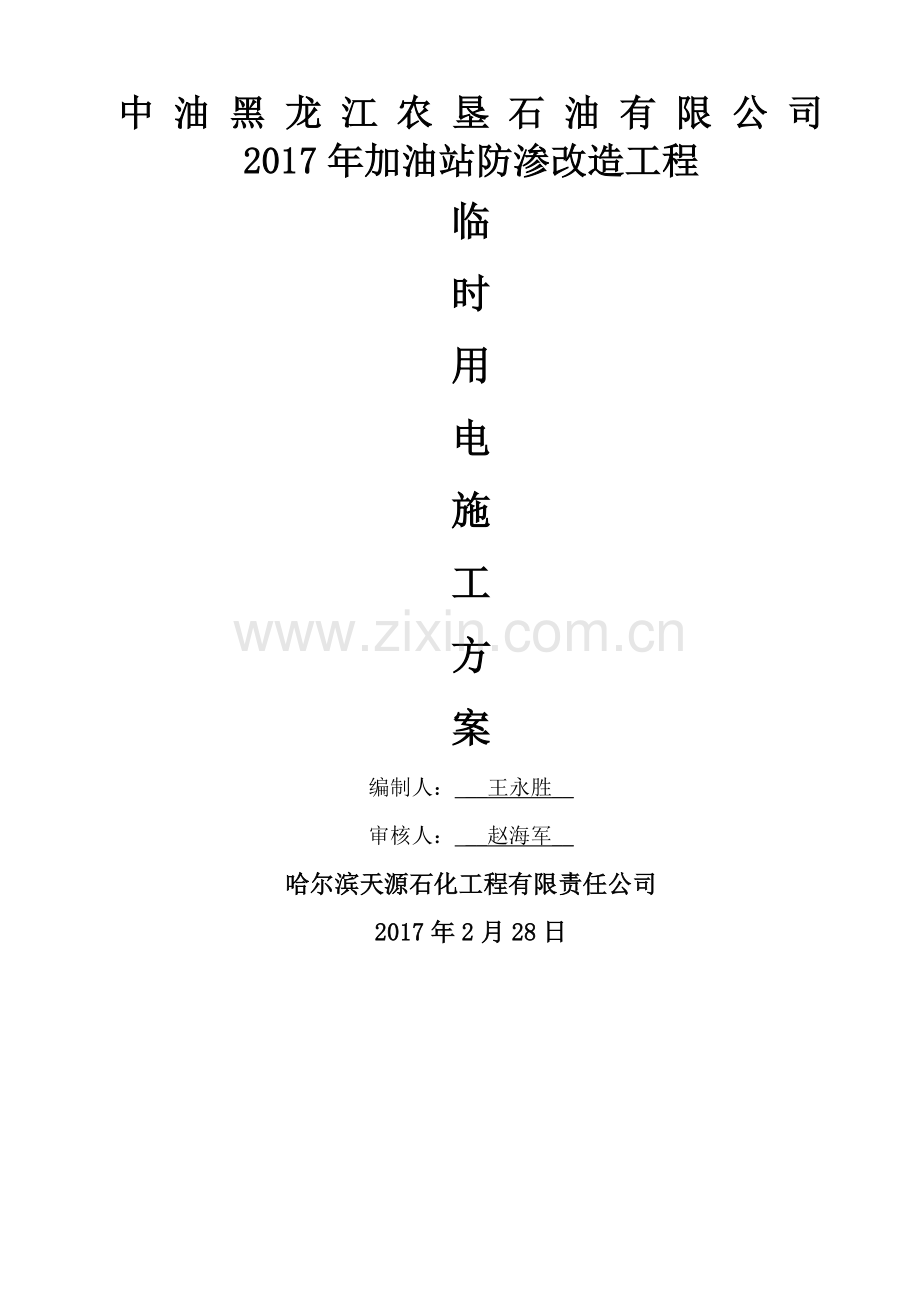

中 油 黑 龙 江 农 垦 石 油 有 限 公 司2017年加油站防渗改造工程临时用电施工方案编制人： _王永胜_审核人： _赵海军_哈尔滨天源石化工程有限责任公司2017年2月28日目录一、编制依据二、工程概况三、主要施工用电设备四、接电地点五、现场临时用电设备六、TN-S接地接零保护系统七、施工现场临时用电组织管理体系八、安全用电技术措施、防火措施:九、建立健全临时用电技术档案:十、事故应急预案：一、编制依据1、施工现场临时用电安全技术规范JGJ462005）.2、九三第一加油站工程施工图纸.3、九三第一加油站工程施工组织设计。二、工程概况建设单位：中油黑龙江农垦石油有限公司承包单位:哈尔滨天源石化工程有限责任公司地理位置：九三第一加油站加油站油系统相关的工艺设备-即双层罐、人孔井、导静电双层工艺管线、加油机底座均为加油站防渗改造工程施工的范围。三、主要施工用电设备九三第一加油站工程施工用电基本情况列表：序号设备名称型号数量(台）每台容量总容量KW1钢筋调直机CJ4/822111.5K11。5KW2钢筋切割机CJ54012.2 KW2.2 KW3蛙式打夯机22。5 KW5 KW4插入式震动棒D=501.5 KW1。5 KW5碘钨灯101 KW10 KW6氩弧电焊机215 KW30 KW7角磨机21。5 KW3 KW此施工现场实际所需总容量：63.2KW.四、接电地点加油站配电间配电柜机柜接入电源。五、现场临时用电设备1、配电柜的设计我项目部所使用的配电箱完全由供电部门所指定产品,配电箱由DZ型断路器作总控.下设可见点漏电保护器，各设工作零线和保护接地接线端，完全达到三相五线制的要求。每台固定的电箱都有独立的重复接地，与箱内保护接地相接，重复接地电阻不大于10.要求所有配电箱周围不得堆设各种物体,各箱进入线排列整齐，电源线和引出线都注明每条线路的走向和名称。2、线路设计主线采用450mm2电缆接至总配电箱。然后由总配电箱分东南多路引至各配电箱.围绕整个施工现场各配电箱，负荷分布均衡.配电柜线路均由配电室引出后直接埋入地下，根据现场各用电负荷计算选择相应的电缆，所有埋设电缆的地段上均应明显的电缆走向标志或电缆井。3、临时用电防火措施（1)合理配置、整定、更换各种电气保护装置，以便对电路和设备的漏电、过载、短路故障进行可靠的保护。（2）配电柜及各分配电箱处必须有醒目的标色并放置灭火器和砂箱。电气灭火器选用ABC干粉灭火器，禁止使用水剂灭火器，每处灭火器不小于4个.（3）电气设备和配电箱周围5米内，不得堆放易燃、易爆、强腐蚀性的物质和其它杂物，必须保证道路畅通.（4）对长期运行的电气设备的供电线路，每班必须检查一次,特别注意线路的接头处,有无松动接触不良、发热现像等。防止短路及过热而引起火灾事故发生。（5）各配电箱内禁止任何人存放杂物,下班或离开工作岗位时,必须拉闸断电，锁好箱门检查无误后方可离开工作岗位。（6)建立健全电气防火检查制度，发现问题，及时整改。4、安全用电措施(1）为保证正确可靠的接地与接零保护,所有接地、接零处必须保证可靠的电气连接，PE线釆用绿黄双色线，严格与相线、工作零线相区别，杜绝混用。(2）电器具的使用不但要有良好的接地保护,同时要注意产生的高温高压,严禁带电操作、维修、移位、调整角度及方向。(3)外用电气设备要采取防雨、防水、防裸露措施，以免因雨、水损坏绝缘。有限位、过载保护的,必须设限位开关装置,必须定期检查并记录备案。(4）漏电开关动作电流不应大于30mA，动作时间不应大于0。1s，每星期试验检查一次并记录上报安保部备案.(5）现场使用的电气设备、线缆在使用前均需检查其绝缘性能,不达标严禁使用,严禁超负荷用电.砂轮机、电锯等不允许倒转的不允许装设倒顺开关。（6）尽量将单相用电设备均衡地接入电路中，使三相基本平衡，以避免造成变压器中性点漂移。（7)施工现场的其它安全用电必须符合JGJ4688施工现场临时用电安全技术规范的要求。（8）建立健全安全教育制度，电工操作必须穿戴必要的绝缘保护用品,禁止无证上岗或随意上岗.六、TNS接地接零保护系统 （A)在施工现场专用的中性点,直接接地的电力线路中，采用TN-S接零保护系统，电气设备的金属外壳必须与专用保护零线连接，专用保护零线应由工作接地线,配电室的工作零线或第一级漏电保护器电源侧的工作零线引出（如下图）。 (B）在建筑电气及施工用电中,常采用三相五线制电路,其正确的接地方式，即保护用接地线不得通过漏电开关，否则设备漏电时，由于漏电电流也通过零序电流互感器而不能被检测出，故漏电开关不动作。七、施工现场临时用电组织管理体系施工经理王永胜技术负责人崔涛施工技术员孙健安全员张国庆安全负责人王国强土建作业队工艺作业队电仪作业队装饰作业队本项目实行由项目经理和项目副经理直接负则和管理，技术负责人, 栋号工长，安全员,质检员，各班组负则人齐抓共管的组织管理体系， 认真贯彻执行国家安全生产的方针政策及法规,严格执行用电规范，抓紧抓好施工用电这一重要环节，确保施工用电安全,防止触电事故的发生。八、安全用电技术措施、防火措施:1、严格贯彻执行JGJ5988施工现场临时用电安全技术规范和JGJ59-99建筑施工安全检查评分标准。2、加强对施工用电重要性的认识,任何用电线路的搭设和拆除必须由具有上岗操作证的电工进行，其他人不得擅自拉接电线，对新安装的电气线路和设备在使用前必须由电气质安员会同工长进行检查验收，并有检查验收记录,参检人员及操作电工必须签字齐全,经验收合格后方可使用，并由工长和专业电工向使用电气设备人员进行技术交底。3、现场线路采用三相五线制架设，并采用TN-S接零保护系统，保护零线严禁通过任何任何开关或熔断器，除在工作接地线或总配电箱电源侧从零线引出外,在任何地方不得与工作零线有电气联接，并在保护零线上进行重复接地。4、在配电箱电源隔离开关的负荷侧和开关箱隔离开关的负荷侧装设漏电保护器，手持式电动工具应装设额定漏电动作电流不大于15mA,额定漏电动作时间小于0。1s的漏电保护器。5、电线进出配电箱一律从箱底并加护套，分路成束并做防水弯，导线不得与箱体进出口直接接触,严禁接触尖锐断口和强腐蚀介质。6、照明宜在总配电箱处单独设置照明配电箱,采用三相线与工作零线同时引出的方。操作面上的照明线采用橡皮电缆，并在操作面上设开关箱控制，开关箱必须符合要求,且装有漏电保护器，所有照明线不允许乱绑拉，必须固定在绝缘子上.7、工地使用的单相220V生活用电器如食堂用的鼓风机、冰箱等，应用单相闸刀控制，并设有专用保护零线，所有电器、灯具的相线必须经开关控制，不得将相线直接引入灯具。临时住宅或办公室内拉设照明线时，必须按规定拉设,且符合有关要求。8、架设线路时应按规定的相序排列顺序架设，禁止架设错误，架空线路的档距不得大于35m，一个档距内每一层架空线的接头个数不得超过该层导线条数的50，且一根导线在一个档距内只允许有一个接头。9、配电箱、开关箱必须防雨、防尘,箱体应严密、端正，必须有门、有锁，箱内的电器必须安全可靠完好，不准使用破损、不合格的电器，各种开关、电器的额定值应与其控制的用电设备的额定值相适应,施工设备与开关箱的水平距离不得大于3m.10、配电箱、开关箱内的连接线应采用绝缘导线,接头不得松动，不得有外露带电部分,禁止把导线挂在熔丝上或螺钉上，保持接头处的清洁。11、配电箱和开关箱应由专人负责，箱内不得挂其他临时用电设备，不得放杂物，并经常保持清洁，整齐。12、所有配电箱、开关箱应每月检查一次。检查维修人员必须是专业电工,检查、维修时必须按规定穿绝缘鞋、戴绝缘手套，必须使用电工绝缘工具,并做好检查、维修记录.检查、维修时必须将其前一级相应的电源开关分闸断电，并悬挂“禁止合闸标志牌，严禁带电作业.13、施工现场中一切电动建筑机械和手持电动工具的选购、使用、检查、维修必须符合有关规定.14、装设好的重复接地和防雷接地装置应测试接地电阻,线路、设备必须进行绝缘电阻测试，漏电保护器应定期试验，并有记录.15、按用电设备的电流选用的熔丝必须符合要求，按顺时针方向压紧，禁止用其他金属代替熔丝，并严禁把导线直接接在熔丝上，或不通过熔丝直接接在熔体上端。16、电气设备必须由专职电工（具有电工合格证）进行安装、维修和检修，并做好定期检查，所有绝缘、检验工具应妥善保管,严禁他用，并定期检查、校验。17、所有用电设备应经常清理,保持外观清洁整齐、运转正常。18、配电室应注意防潮防漏，保持室内干燥，严禁配电室内住人。19、配电箱做好防雨措施.20、要按规定设置足够的防火装置（干粉灭火器）且放火剂不导电.21、一旦发生因电起火等马上能断开防火的电气开关。22、配电室的耐火等级要级,应该有良好的通风.23、力争减少因电路短路而造成火灾措施。 、认真检查线路，其安装要求应符合规定。 、定期检查线路的绝缘状况，如测得导线间及线与地之间绝缘电阻过小，则表示线路有问题，发现一处修补一处。 、正确选择和导线截面相配合的空开。 24、防止导线过负荷引起火灾的措施。 、根据电负荷的大小，选择正确的导线截面。 、线路及电气设备都应严格按照电气安装规程安装，不准随便乱装乱用，防止因绝缘损坏而发生短路及过载. 、经常监视线路的运行情况,如发现严重的过负荷现象应从线路中切除过多的用电设备，或将该导线截面增大。 、保护线路或电器设备的保险丝要适当。 25、防止因接触电阻过大引起火灾的预防措施。 、连接电线时，必须将线芯擦干净，并按一定的方法咬合,然后在咬合处用锡加焊,然后在裸露部分用绝缘布包扎几层。 、导线接地开关，熔断器、电动机和其他电器设备时焊上特制接头号. 、经常对线路进行检查，发现松动或发热应及时处理、 26、电动机的防火措施： 、符合安装要求。 、安装在非燃烧机座上. 、每台电机必须装置独立操作开关和相应的继电器作过负荷保护,有时当电机功率较大,应安指示灯。 、电机应及时检修，清扫灰尘，勤加油等。 、用完电应断电源. 27、干粉灭火器的设置 按照安全用电防火措施和配电室设置要求，在总配电室和工地总配电柜各设置两具干粉灭火器，在工地总配电箱处设置一具干粉灭火器，再接合相关规范对整个现场做相关处理，总之，要认真贯彻执行国家安全生产的方针政策及法规，严格执行用电规范,抓紧抓好施工用电这一重要环节，确保施工用电安全，防止触电事故的发生。九、建立健全临时用电技术档案：1、 必须建立施工现场临时用电技术档案，应由主管现场的电器技术人员负责其建立与管理工作。2、施工现场不仅要有临时用电施工组织设计，而且应做好以下资料记录：（1）技术交底资料（2）临时用电工程检查验收表 (3）接地电阻测定记录表（4）电工维修工作记录十、事故应急预案:电气事故应急预案是施工现场临时用电组织设计的重要一环，直接关系到企业荣誉和员工的生命安危及社会的稳定。因此，应根据施工现场的特点指定相应的应急预案,成立应急救援小组，有效及时地进行事故处理,防止事故扩大.1、项目经理部应急救援组织机构组 长： 赵海军副组长：王永胜成 员： 孙健2、应急电话:火警：119急救中心:120报警电话：110项目经理部救援组组长电话：[phone]项目经理部救援组副组长电话：133845057603、应急救援工具:施工现场应备有必要的应急救援工具.如：绝缘手套、绝缘棒、电工绝缘钳、药箱、担架等。4、发现有人触电,现场有关人员应立即报告现场负责人及事故应急救援组组长;同时,尽快使触电者脱离电源;然后根据触电者的具体症状进行对症施救；采取有效措施防止事故扩大和保护现场。5、脱离电源的基本方法有：（1）将出事附近电源开关刀拉掉，或将电源插头拔掉以切断电源。（2）用干燥的绝缘木棒、竹竿、布带等物将电源线从触电者身上拔离或者将触电者拔离电源。（3）必要时可用绝缘工具(如带有绝缘柄的电工钳、木柄斧头以及锄头）切断电源线。(4）救护人可戴上手套或在手上包缠干燥的衣服、围巾、帽子等绝缘物品拖拽触电者,使之脱离电源。（5）如果触电者由于痉挛手指紧握导线或导线缠绕在身上,救护人可先用干燥的木板塞进触电者身下，使其与地绝缘来隔断入地电流，然后再采取相应的办法把电源切断。（6）如果触电者触及段落在地上的带电高压导线，且尚未确证线路无电之前,救护人员不可进入断线落地点810m的范围内，以防跨步电压触电.触电者脱离带电导线后应迅速将其带至810m以外立即开始触电急救。只有在确证线路已经无电，才可在触电者离开触电导线后就地急救.6、在使触电者脱离电源时应注意的事项：（1)未采取绝缘措施前，救护人不得直接触及触电者的皮肤和潮湿的衣服。（2）严禁救护人员直接用手推、拉和触摸触电者；救护人不得采用金属或其他绝缘性能差的物体（如潮湿的木棒、布带等）作为救护工具。(3）在拉拽触电者脱离电源的过程中,救护人宜用单手操作,这样对救护人员比较安全。（4）当触电者处于高位时，应采取措施预防触电者在脱离电源后坠地摔伤或摔死（电击二次伤害）。（5)夜间发生触电事故时,应考虑切断电源后的临时照明问题，以利救护.7、触电者未失去知觉的救护措施：应让触电者在比较干燥、通风暖和的地方静卧休息，并派人严密观察，同时请医生前来或送往医院诊治。8、触电者已失去知觉但尚有心跳和呼吸时的抢救措施：应使其舒适地平卧,解开衣服以利呼吸,四周不要围人,保持空气流通，冷天应注意保暖，同时立即请医生前来或送往医院诊治.若发现触电者呼吸困难或心跳失常，应立即施行人工呼吸或胸外心脏挤压。9、对“假死”者的急救措施:当判定触电者呼吸和心跳停止时，应立即按心肺复苏就地抢救。
