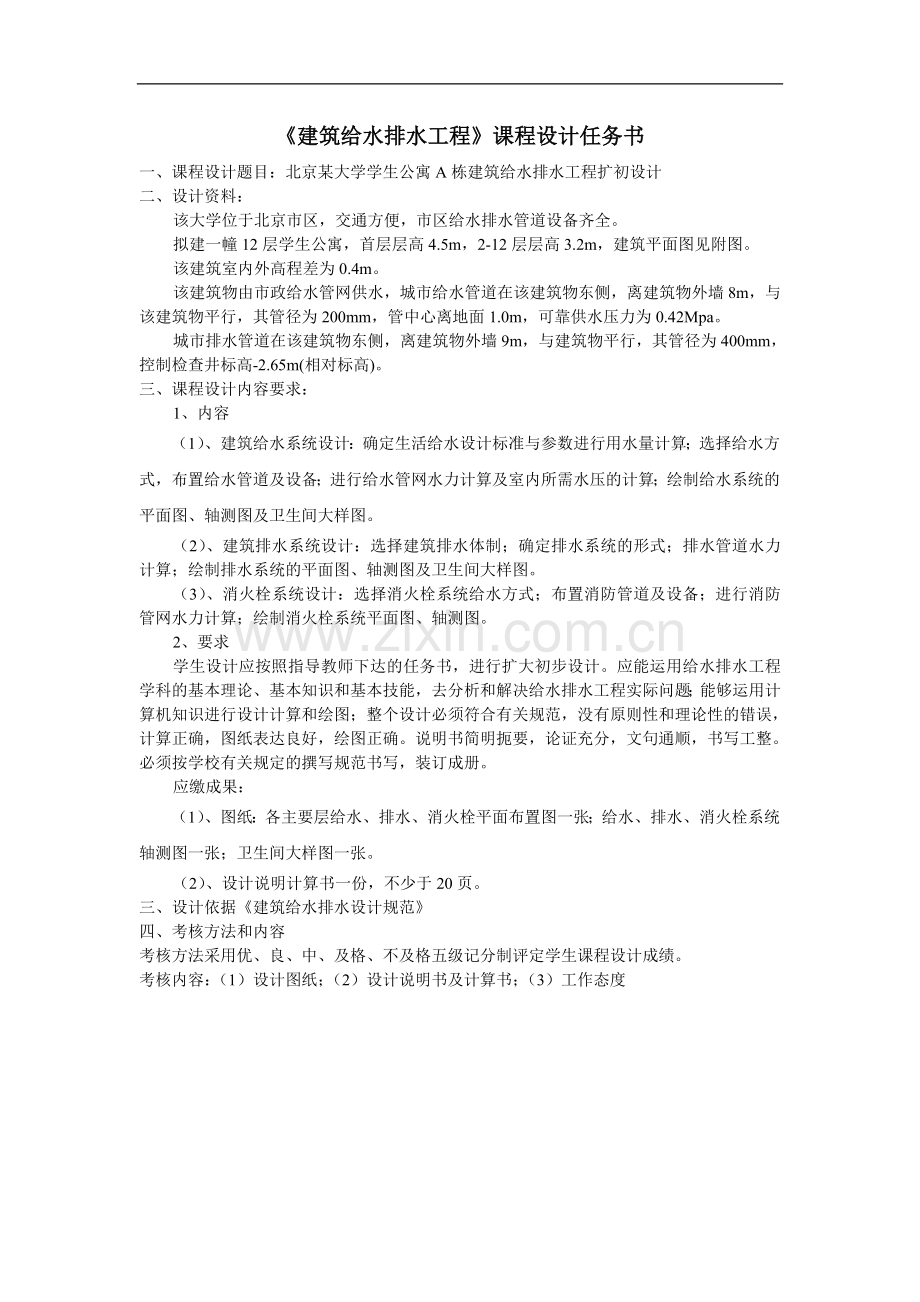

《建筑给水排水工程》课程设计任务书
一、课程设计题目：北京某大学学生公寓A栋建筑给水排水工程扩初设计
二、设计资料：
该大学位于北京市区，交通方便，市区给水排水管道设备齐全。
拟建一幢12层学生公寓，首层层高4.5m，2-12层层高3.2m，建筑平面图见附图。
该建筑室内外高程差为0.4m。
该建筑物由市政给水管网供水，城市给水管道在该建筑物东侧，离建筑物外墙8m，与该建筑物平行，其管径为200mm，管中心离地面1.0m，可靠供水压力为0.42Mpa。
城市排水管道在该建筑物东侧，离建筑物外墙9m，与建筑物平行，其管径为400mm，控制检查井标高-2.65m(相对标高)。
三、课程设计内容要求：
1、内容
（1）、建筑给水系统设计：确定生活给水设计标准与参数进行用水量计算；选择给水方式，布置给水管道及设备；进行给水管网水力计算及室内所需水压的计算；绘制给水系统的平面图、轴测图及卫生间大样图。
（2）、建筑排水系统设计：选择建筑排水体制；确定排水系统的形式；排水管道水力计算；绘制排水系统的平面图、轴测图及卫生间大样图。
（3）、消火栓系统设计：选择消火栓系统给水方式；布置消防管道及设备；进行消防管网水力计算；绘制消火栓系统平面图、轴测图。
2、要求
学生设计应按照指导教师下达的任务书，进行扩大初步设计。应能运用给水排水工程学科的基本理论、基本知识和基本技能，去分析和解决给水排水工程实际问题；能够运用计算机知识进行设计计算和绘图；整个设计必须符合有关规范，没有原则性和理论性的错误，计算正确，图纸表达良好，绘图正确。说明书简明扼要，论证充分，文句通顺，书写工整。必须按学校有关规定的撰写规范书写，装订成册。
应缴成果：
（1）、图纸：各主要层给水、排水、消火栓平面布置图一张；给水、排水、消火栓系统轴测图一张；卫生间大样图一张。
（2）、设计说明计算书一份，不少于20页。
三、设计依据《建筑给水排水设计规范》
四、考核方法和内容
考核方法采用优、良、中、及格、不及格五级记分制评定学生课程设计成绩。
考核内容：（1）设计图纸；（2）设计说明书及计算书；（3）工作态度
