弹性体改性沥青防水卷材施工方案.doc试卷教案.doc

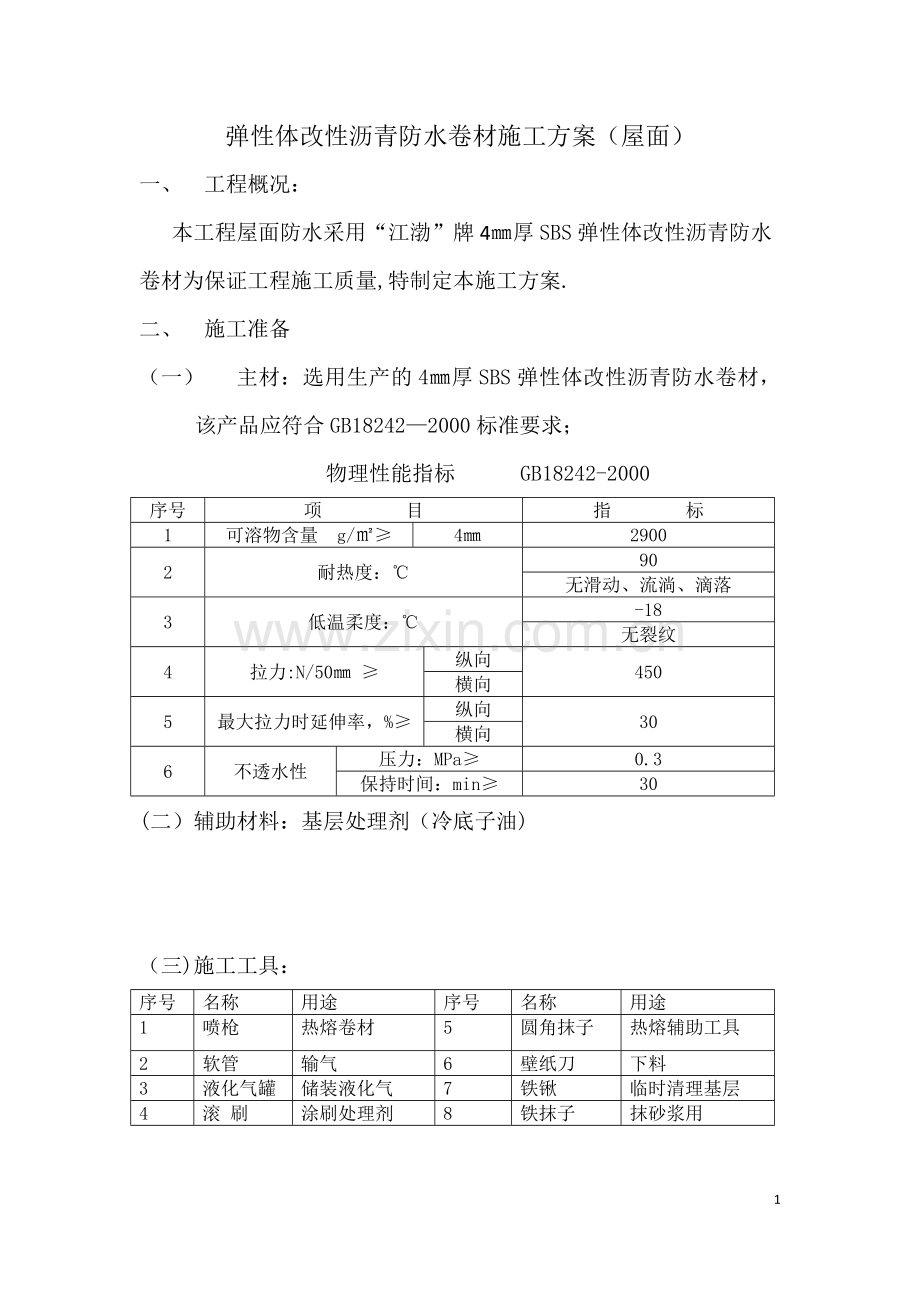

弹性体改性沥青防水卷材施工方案（屋面）
一、 工程概况：
本工程屋面防水采用“江渤”牌4㎜厚SBS弹性体改性沥青防水
卷材为保证工程施工质量,特制定本施工方案.
二、 施工准备
（一） 主材：选用生产的4㎜厚SBS弹性体改性沥青防水卷材， 该产品应符合GB18242—2000标准要求；
物理性能指标 GB18242-2000
序号
项 目
指 标
1
可溶物含量 g/㎡≥
4㎜
2900
2
耐热度：℃
90
无滑动、流淌、滴落
3
低温柔度：℃
-18
无裂纹
4
拉力:N/50㎜ ≥
纵向
450
横向
5
最大拉力时延伸率，%≥
纵向
30
横向
6
不透水性
压力：MPa≥
0.3
保持时间：min≥
30
(二）辅助材料：基层处理剂（冷底子油)

（三)施工工具：
序号
名称
用途
序号
名称
用途
1
喷枪
热熔卷材
5
圆角抹子
热熔辅助工具
2
软管
输气
6
壁纸刀
下料
3
液化气罐
储装液化气
7
铁锹
临时清理基层
4
滚 刷
涂刷处理剂
8
铁抹子
抹砂浆用

三、 基本要求
1、 防水的基面必须坚固、密实、不起皮、不起砂、平整、坚实。
2、 防水的基面必须干燥,含水率不大于9%.干燥程度的简易
检验方法，是将1㎡卷材平坦地干铺在找平层上,静置3—4H后掀开检查,找平层覆盖部位与卷材上末见水印即可铺设.
四、 施工
（一） 作业条件
1、 温度一般在5℃以上施工，但如果基面条件允许,也可
在涂刷基层处理剂的条件下,在卷材的低温柔性指标超届出5℃以上温度施工，但施工环境温度不低于-10℃（根据《屋质量验收规范GB50207—2002》中第3.0。10）。
2、 风力一般在小于5级风力条件下施工。
3、 热熔施工时，其环境必须允许使用明火.
（二） 工艺流程：
前道工序检查验收→清理防水基面→涂刷基层处理剂→节
点处理密封处理→卷材铺贴→收头嵌缝→清理防水施工现场→交工验收。
（三)4㎜厚SBS弹性体改性沥青防水卷材的施工:
1、卷材铺贴方向
1)屋面坡度小于3％时，卷 材宣平行屋脊铺贴；
2）屋面坡度在3％~15％时，可视屋面情况平行 或垂直屋脊铺贴；
3）屋面坡度大于15%或屋面受振动时，高聚合物改性沥青防水卷材可平行或垂直屋脊铺贴;
2、卷材铺贴方法:
（1）卷材防水层上有重物覆盖或基层变形较大时，应优先采用空铺法、点粘法、条粘法或机械固定法，但距屋面周边800mm内以及叠层铺贴的各层卷材之间应满粘；
（2）防水层采取满粘法施工时，找平层的分格缝处宜空铺，空铺的宽度为100mm；
（3)卷材屋面的坡度超过25%时,应采取防止卷材下滑的措施。
3、卷材搭接方法及技术要求
（1）平行于屋脊的搭接缝，应顺流水方向搭接;垂直于屋脊的搭接缝，应顺年最大频率风向搭接。
长度搭接宽度不小于80mm;短边搭接宽度不小于100mm，热熔法接缝处要有沥青条挤出.
（2）同一层相邻两幅卷材贴时，横向搭接缝宜错开1/3幅长；
（3）在铺贴卷材时，不得污染檐口的外侧和墙面.
（4）搭接缝应用密封材料封严。
4、卷材铺贴程序：
1）在同一标高作业面上应执行“先难后易”的原则.先做檐头、内外角、排水口、集水沟、变形缝等，然后再做大面积铺贴.大面积铺贴时，即按顺水方向先铺贴低处， 后铺贴高处，依次连续搭接,最后做竖面、天窗等突出物的铺贴；
2）在同一建筑物中,卷材铺贴应按“先高后低，先远后近”的顺序施工,即高低跨屋面，先铺高跨屋面，后铺低跨屋面。在同高度大面积的屋面，应先铺离上料点较远的部位,然后铺较近部位。
3)有高低跨的屋面，如为无组织排水时,在低屋面受水冲滴的部位，应增加一层卷 材，然后再铺设宽度300mm-500mm的混凝土板；如为有组织排水时，水落管下应加设钢筋混凝土水簸箕，以加强保护。
4）檐口、天沟和突出屋面结构的连接处及落水口四周，均应增加铺一层卷材。
5）屋面与突出屋面结构的连接处，贴在立面上卷材高度不得小于250mm，一般可用叉接法与屋面卷材相连接.
6）当屋面保温层和找平层干燥有困难时，可采用排气屋面作为补助法， 排气屋面卷材铺设应符合下列要求:
采用满粘铺贴时排气方法，在找平层上做纵横贯通的排气道 ,排气道上需浮盖一层卷材.在排气道的交叉处与大气相通的排气孔，排气孔数量应根据基层的潮湿程度和屋面构造(是否有隔气层）确定，以纵横每隔6m设置一个排气孔为宜。排气道应通过保温层并高出屋面250mm以上，其根部应做好防雨措施.
（四） 施工注意事项
1) 涂刷基层处理剂厚度要均匀一致，不得有漏刷和堆积现
象。
2) 火焰加热器的喷嘴距卷材面的距离应适中，幅宽内加热
应均匀，以卷材表面熔融至光亮黑色为度,不得过分加热卷材。
3) 卷材表面热熔后应立即滚铺卷材，铺时应排除卷材下面
的空气，使之平展并粘贴牢固。
4) 搭接缝部位宜以溢出热熔的改性沥青为度，溢出的改性
沥青宽度以2mm左右交均匀顺直为宜。
5) 铺贴卷材时应平整顺直，搭接尺寸准确，不得扭曲。
6) 采用条粘法时,每幅卷 材与基层粘结面不应少于两条，
每条宽度不应濒于150mm。
(五)质量保证
材料的主控项目：每卷材料必须有合格证,每批材料必须
有质量报告单，每100卷卷材或每单体工程必须在当地检测中心复试。
施工的主控项目：焊接热熔时,温度必须控制在200～300℃之间，以免烧焦卷 材或温度不够两幅卷材搭接部位焊接不牢,两幅卷材搭接处必须挤出沥青胶,确保卷材之间焊接牢固，滴水不漏.
（六）检验和验收标准
施工应符合GB502345—2004《屋面工程技术规范》和GB50207-2002《屋面工程质量验收规范》的规定。
（七)安全、环保措施
1、施工人员必须经过培训后方可上岗操作，并应全面地掌握应知应会的施工安全技术和质量标准,强化安全与质量意识.
2、现场施工人员必须穿平底鞋。
3、施工人员应身着工作服，戴好防护用具、安全带、安全帽、防护眼镜和防护手套，方可进行施工.
4、施工现场及作业面的周围，不准存放易燃易爆物品，应备有灭火器材和其它相应的防护措施.
5、在点燃焰炬时，应控制燃气开关，操作人员应站在上风向，1m内不得有障碍物,以免回火烧伤。
6、遇五级以上大风时,严禁施工。
7、高空作业和粘结檐头时，应有安全防护措施，并设安全监督员。
8、屋面防水如无女儿墙施工时，应设高1。2m的防护栏或挂安全网.
9、有关安全的末尽事宜，如高空作业 、垂直运输、卫生防护、杜绝高空坠落等均按国家和地方有关规定执行。

下面为附送毕业论文致谢词范文!不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗,他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬！特别是我的班主任吴廷川老师,虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候,“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达,在此向吴老师致以最崇高的敬意和最真诚的谢意！

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心.三年来我们真心相待，和睦共处,不是兄弟胜是兄弟！正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（,请保留此标记。)你们有好的前途，失败不要灰心,你的背后还有汽修0932班这个大家庭!

最后我要感谢我的父母，你们生我养我,纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的.

致谢词2

在本次论文设计过程中,感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪.这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师,没有这些年知识的积淀,我没有这么大的动力和信心完成这篇论文。感恩之余,诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后,我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文:首先，我想说“荣幸"，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记.）的班集体.最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了,我的名字叫“***”，希望大家能记住我,因为被别人记住是一件幸福的事！！
）查看更多与本文《高中生开学自我介绍》相关的文章。

9
