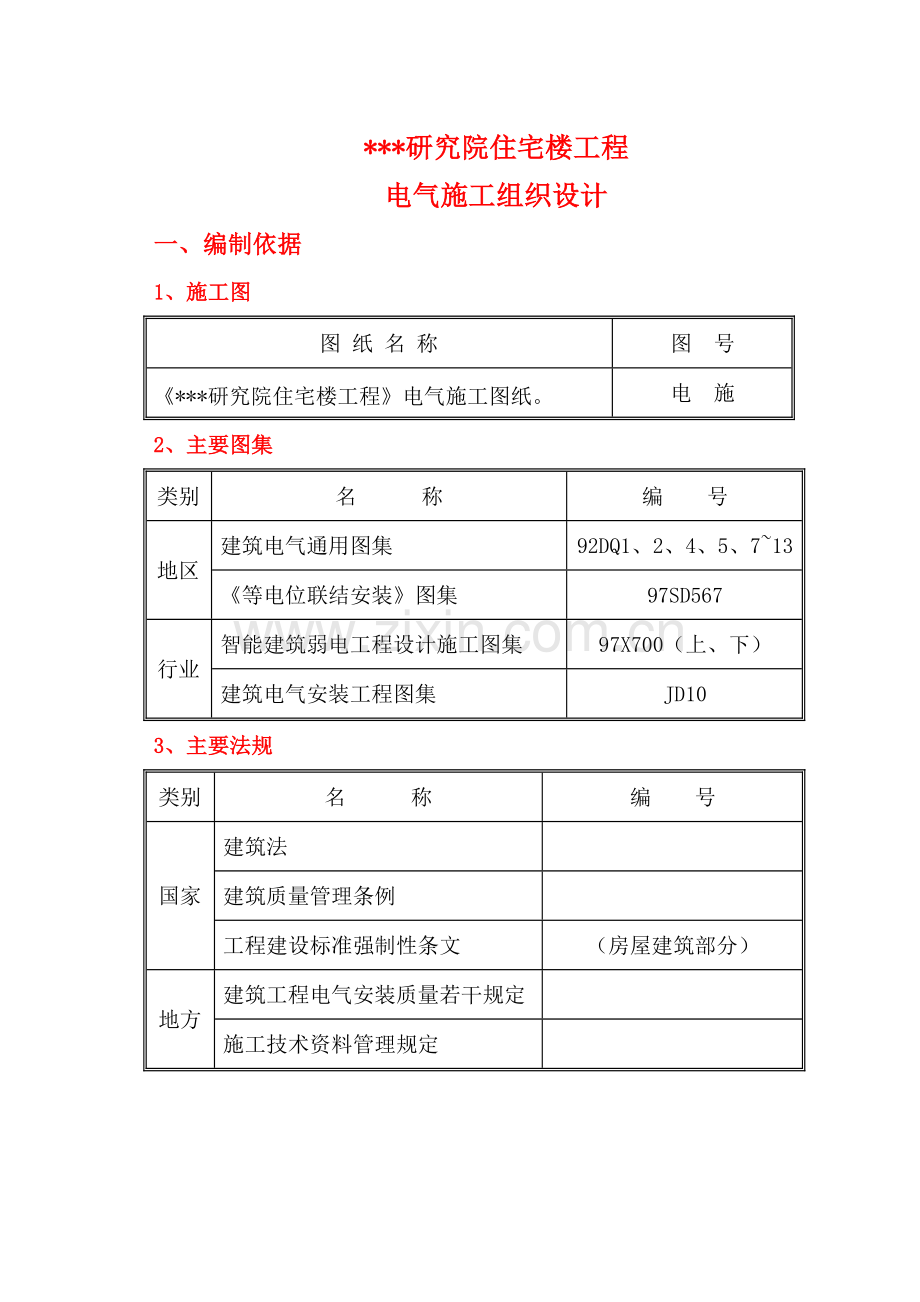

某研究院住宅楼电气施工组织设计.doc

*研究院住宅楼工程电气施工组织设计 一、编制依据1、施工图图 纸 名 称图 号*研究院住宅楼工程电气施工图纸。电 施2、主要图集类别名 称编 号地区建筑电气通用图集92DQ1、2、4、5、713等电位联结安装图集97SD567行业智能建筑弱电工程设计施工图集97X700（上、下）建筑电气安装工程图集JD103、主要法规类别名 称编 号国家建筑法建筑质量管理条例工程建设标准强制性条文（房屋建筑部分）地方建筑工程电气安装质量若干规定施工技术资料管理规定4、主要规范、规程类别名 称编 号国家电气装置安装工程电气照明装置施工及验收规范GB50259-96电气装置安装工程1KV及以下配线工程施工及验收规范GB50258-96电气装置安装工程低压电器施工及验收规范GB50254-96电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92电气装置安装工程接地装置施工及验收规范GB50169-92电气装置安装工程电缆线路施工及验收规范GB50168-92电气装置安装工程母线装置施工及验收规范GBJ149-90电气装置安装工程高压电器施工及验收规范GBJ147-90电气装置安装工程电力变压器、电抗器、互感器施工及验收规范GBJ148-90电气装置安装工程电气设备交接试验施工及验收规范GB50150-91电气装置安装工程旋转电机施工及验收规范GB50170-92电气装置安装工程电梯电气施工及验收规范GB50182-93建设工程施工现场供用电安全规范GB50194-93行业施工现场临时用电安全技术规范JGJ4688地方建筑安装分项工程施工工艺规程DBJ01-26-965、主要标准类别名 称编 号国家建筑安装工程质量检验评定统一标准GBJ300-88建筑电气安装工程质量检验评定标准GBJ303-886、主要程序文件本企业贯彻ISO9002标准所制定的质量手册及相关程序文件和ISO14001标准所制定的环保手册及相关程序文件。二、电气工程概况1.2工程概况：本工程为*艺术研究院住宅楼，现浇剪力墙结构，主体21层,局部23层.层高2.7米(个别层高不同);地下两层.地下一层为自行车和设备用房,层高3.3米;地下二层为人防层,层高为3.6米.标准层每层八户.首层入口设值班室.各层楼板均为现浇地面.建筑总高为63.3米,总刻数为160户。1.2.1专业系统划分及特点本工程主要内容包括:照明及动力配电系统、电话电视系统、楼宇对讲系统、消火栓控制系统、等电位联结，及防雷接地保护系统。电源进线本工程按三路低压进线设计，两路照明，一路动力，电源进线电缆位直埋敷设。配电系统本工程在地下一层设配电室，配电方式为竖向放射式和树干式相结合，竖向干线在竖井内沿封闭桥架敷设。线路敷设除沿封闭桥架敷设的线路外，动力和照明水平干线均穿焊接钢管暗敷于楼板内（设备层除外），垂直干线均在竖井内沿桥架明敷。电话垂直干线沿竖井内另一桥明敷，水平支线穿钢管在楼板和墙内暗敷。消灭栓控制线，电视干支线均穿钢管在楼板和墙内暗敷。等电位联结本工程在地下一层配电室明装设置总等电位联结端子箱，从中引出十条线路送至设在各处的预埋件。联线均采用-40*4镀锌扁钢，在楼板和墙内暗敷。其他电气房布置以大样为准。电气记内穿剪力墙及楼板处孔洞，注意与土建专业配合施工，并在设备安装完毕后，用阻燃材料将洞口做密封处理。对于隐蔽工程，施工完毕后，施工单位应和有关部门共同检查验收，作好隐检记录。2工程项目质量、管理目标21工期目标我们要充分发挥一经总承包施工企业的优势，发扬我单位管理人员和作业人员年轻精干、责任心强、善打硬仗的特点，科学安排，严密组织，并积极创造时间、场地条件，配合招标范围外各分承包方工作，实现业主总体竣工时间目标。22质量目标工程质量达到市优标准，各分项工程合格率为100%，优良率在90%以上。23文明安全施工目标该工程现场的安全、保卫、消防、卫生、环境等项目管理目标，按北京市文明工地要求，达到北京市“文明安全样板工地”的目标，综合评分85分以上，其中安全指标：无重大伤亡事故，一般事故频率小于2%。24现场管理目标实现我单位内部评比达到“项目施工观摩工地”的目标。3施工组织机构31施工组织指挥机构311该工程系统复杂工期短，质量要求高，为保证质量实现上述目标，并实现我单位的质量方针“用我们的智慧和行动，实现对用户的承诺”树立我们良好的企业信誉，我们将安排我单位施工管理严、质量要求高，技术水平高并能保证工期的专业队组织施工。按管理层和作业层分别配置管理人员，统一协调指挥的原则，建立现场领导班子。共设七个职能部门，办公室、预算组、劳资组、技术组、器材组、机械组、安保给。相互配合共同协调与甲方、监理、设计等社会各方面的关系，落实本施工组织设计提出的各项目标，指挥和管理本工程达到合同要求。 专业组织机构 中队长：* 项目经理：* 工程师：* 电气工长：* 电气技术员：* 电气质检员：* 材料员：* 资料员：* 安全员：*312劳动组织3121施工队伍：为了达到各项施工目标，施工队伍经研究决定选取用作风硬朗、敢打敢拼、技术雄厚、实力强劲的外地劳务公司。4施工准备41现场内场地准备搭建现场办公用房、生活用房、工棚、仓库等，设立施工临时电设施和安排各种施工机械，通道和消防设施。42现场施工用电（详见土建）43技术准备组强现场各级管理人员学习，熟悉图纸，编制施工预算及加工订货计划，根据施工组织设计制定详细的施工措施。结合现场情况建立技术、质量、试验、资料等质量保障体系统，制定完善的现场技术管理制度。施工准备工作随工程进展动态进行。5施工部署施工安排：根据土建施工安排可在，在基础附段与结构附段分为流水段进行，在此情况下，专业施工要做好配合，也要按流水段施工，结构阶段，电气专业要随土建专业，做好预进管、盒、吊架；装修阶段，抽调人力与土建密切配合、交叉作业，进行设备安装及调试。1、供电电源1.1 本工程 A座建筑物内，采用TN-S系统，所有外露可导电金属导体均应与PE线可靠连接；为 380/220V三相五线制，二路电源进线，零线不重复接地，保护线与中性线严格分开；电源引自B座低压配电室。1.2 本工程B座建筑物内，地下一层设10/0.4kV变电所，为A、B、C三座建筑供电；A、C座采用两路电缆干线供电，两路电源分别引自低压系统两段母线；B座照明系统采用电缆干线式供电，动力系统采用电缆干线放射式供电。1.3 本工程C 座建筑物内，供电电源为 380/220V三相五线制，引自B座低压配电室，二路电源进线。2、导线选型及线路敷设 2.1 电力线路：由供电柜引出，主要采用放射式配电，采用电缆、导线穿钢管沿电缆桥架通过电缆竖井至各用电设备。2.2 照明线路：由配电柜主要采用导线穿钢管沿电缆桥架通过电缆竖井至各用电设备。2.3 所有照明、插座线路均采用BV-500型电缆，穿SC钢管沿地面、墙及顶板内暗敷。2.4 三表远传线路预留SC20钢管沿墙及顶板内暗敷，出线盒留在计量表的上方或两侧附近。3、综合布线系统3.1 本工程综合布线系统按招标文件规定，我方只负责管路的预埋预留，水平电缆敷设除C座部分采用吊顶内架设电缆线槽的方式外，全部采用穿SC20钢管暗敷，室内配线盒安装高度为底边距地面500mm，出线盒安装高度为底边距地面300mm。3.2 综合布线用的各种金属管线、配线设备的接线端子以及机柜外壳等处的保护接地应与整个建筑物的接地系统可靠连接。4、消防报警系统4.1本工程消防报警系统、消防电话系统、联动控制系统按招标文件规定，我方只负责管路的预埋预留。A座设消防控制中心，B座设一台区域报警器。4.2 管路采用SC15镀锌电线管路在顶板及墙内敷设；竖直干线在弱电竖井内敷设，控制模块分别在弱电竖井、变电所、消防泵房、电梯机房和排烟风机房内集中安装。5、接地系统5.1 本工程采用屋顶避雷带作接闪器，利用建筑物内钢筋作引下线、均压线及接地装置，A、B、C三座建筑物的避雷带和接地网均应直接连接成电气闭合通路。5.2 本工程设防雷接地与保护接地共用接地装置，接地电阻小于1；低压系统采用TN-C-S接地系统，变压器中性点直接接地，A、B、C三座建筑物内均采用三相五线供电。5.3 电气竖井内通长敷设一根40*4镀锌扁铁，所有金属构件、支架、轨道等均应与PE接地干线可靠连接，所有进出建筑物及建筑物内的各种水、暖、电等金属管道均应与PE线焊接连接。三、施工部署1、工程目标1.1 质量目标：工程质量等级达到优良，做到两个确保，确保结构“长城杯”；确保工程市优。1.2 工期目标：*年11月8日开工；*年5月4日六层以下内装修完成；*年1月30日竣工；总工期448日历天。 1.2 现场管理目标：确保施工现场为北京市文明安全样板工地，创建花园式施工现场。2、施工组织指挥机构 在项目指挥部领导下，成立电气施工安装队，安排我单位政治思想可靠、施工管理严格、质量要求高、技术水平高的管理技术人员，施工人员持证上岗。其人员配备如下：电气工长一名，电气质检员一名，资料员一名，材料保管员一名。(管理人员组织机构图见施工组织设计土建部分)为达到各项施工目标，确保不影响正常工程进度。实行专业化施工，各专业均选用有同类施工经验的专业施工队伍，操作人员持证上岗率80以上，以确保工程质量和工期目标。专业施工队结构阶段装修阶段电气专业施工队 50人60人3、施工准备3.1技术准备首先要明确合同中的施工项目，同时进行图纸会审，发现问题作好记录，准备好设计交底，设计交底后要进行施工组织设计交底，对分项工程要做技术交底，并要有交底人及被交底人签字，同时要抓紧做出设备及材料计划，准备安排设备加工定货。3.2施工机具及测试仪表配备施 工 机 具 统 计 表施工设备名称数 量施工设备名称数 量电 焊 机6 台压 力 台2 台气 焊3 套冲 击 钻3 台液压开孔器1 台台 钻1 台手工煨管器20 台砂轮片切割机2 台套 丝 机2 台云 石 机3 台套 丝 板2 台手 电 钻3 台测 试 仪 器 统 计 表序号名 称规 格 型 号单 位数 量1乙 炔 减 压 器02.5套32氧 气 减 压 器02.5套33接地电阻测量仪ZC8块14绝 缘 电 阻 表ZC7块15数 字 万 用 表DTC266块16游 标 卡 尺1250.02把17盒 尺5m把208水 平 尺600mm把3四、主要分项工程的施工方法1、接地系统1.1 本工程采用避雷带作防雷保护，避雷带采用12镀锌圆钢明敷于女儿墙上，镀锌圆钢通长焊接，屋顶有部分不锈钢护栏可兼作避雷带，与引下线可靠焊接，A、B、C三座建筑物的避雷带和接地网均应直接连接成电气闭合通路。1.2 凡突出屋面的金属构筑物如雨水管、通风口等，均应与避雷带连成电气通路，接地电阻要求不大于1，否则补打人工接地极。1.3 航空障碍灯安装在屋顶上，避雷针高2m。1.4 引下线利用柱子主钢筋，每个柱子不少于二根主筋，自上而下可靠焊接，并与基础结构的钢筋相连，在距地0.5m处做测试点。1.5 卫生间做等电位连接，采用25*4镀锌扁钢将卫生间金属管道、构件等焊接并与PE线连通。1.6 低压配电室接地：利用配电室内的基础槽钢、角钢再利用镀锌扁钢40*4连起来与建筑物内钢筋连接至室外接地极，室外接地极利用镀锌角钢50*50*5 L=2500mm制作，其全部连接为焊接。1.7 电缆竖井接地连接板、电缆桥架等必须与防雷接地系统可靠连接。1.8 从首层起，每层利用结构圈梁水平钢筋与引下线焊接成均压环，每向上三层在圈梁内敷设一条25*4mm扁钢，与引下线焊接成环行水平避雷带，防止侧击雷，并将金属栏杆及金属门窗等较大的金属物体与防雷装置可靠连接。1.9 采用搭接焊时，镀锌扁钢焊接长度是扁钢宽度的两倍，三面施焊；镀锌圆钢焊接长度为其直径的6倍，并应双面焊接；镀锌圆钢与镀锌扁钢连接时，焊接长度为圆钢直径的6倍；焊接处要清除药皮，刷防锈漆，做防腐处理。2、配管工程2.1 该工程电气支线采用焊接钢管做为导线保护管，敷设于墙、楼板、吊顶内。2.2 焊接钢管路连接宜采用管箍连接，焊跨接地线，双面施焊，焊接长度为6倍圆钢直径。40以下管径采用6圆钢; 50管径采用10圆钢; 70及以上管径采用8*2圆钢。使用的附件，如根母，管箍等均要求使用同材质的制品。2.3 管路切断用钢锯、砂轮锯，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净，混凝土墙、楼板内配管，管路内刷防锈漆保护，砌体墙内配管，管路内外刷防锈漆保护。2.4 管路煨弯采用相应规格煨弯器，管路煨弯处弯曲半径10D，弯扁度0.1D。2.5 所敷设钢管连接时，管口对严，管箍连接，外露丝不多于2扣。2.6 下皮距地300mm的插座盒采取一次到位的施工方法，以50cm控制线和墙边线为基准确定盒位，利用透明塑料软管抄平，严格控制位置、标高和盒口陷入墙内的深度，详细做法如图，其它高度的插座盒、开关盒、接线盒做法依此类推。2.7 进灯头盒管路里外加锁母，宜做灯叉弯。注意敲落孔大而管径小时，用铁皮垫圈补平齐，不得露洞。2.8 管子与电气设备的连接，应采用间接连接，钢管端部应增设防火金属软管及专用管接头。2.9 管路超过下列长度，应加装接线盒，其位置应便于穿线：无弯时，30m；有一个弯时，20m；有二个弯时，15m；有三个弯时，8m。2.10 水平或垂直敷设的明配管,水平或垂直安装时的允许偏差为1.5，全长偏差不应大于管外径的二分之一。2.11 钢管进盒、箱必须里外加锁母，管子露出锁紧螺纹2-4扣。2.12 配电箱管路进箱前必须排管设计，保证管路间距一致，多路进箱管路要管口平齐，排列整齐，做到一管一孔。如下图：2.13 可挠金属电线保护管，应用专用接地线卡连接跨接地线，不得采用熔焊连接地线。2.14 埋入墙体内的线管，离表面层的净距应不小于15mm，敷管稳盒一次到位。2.15吊顶内敷设的线管应有单独的吊挂或支撑装置，明配管采用吊杆、报管卡固定，固定点均匀，间距1.5m，管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150-300mm。3、配线工程3.1照明支线采用阻燃BV-500铜芯塑料导线穿钢管敷设。3.2 管内穿线：穿线前应进行预扫管，穿带线应在管路敷设完后，在没有打地面之前进行，穿线应在土建地面做完后才能进行，穿线过程中，应检查管口是否有护口，导线在箱内应预留长度为周长的1/2，开关盒、插座盒预留长度为15cm。单股铜芯线的连接应采用绕缠，绕缠卷数为57圈，干线分支直接采用鸡爪接法进行缠绕接法，缠绕长度不应小于导线直径的10倍，所有各种铜芯线的连接均应涮锡。注意电线管内导线不应有接头和扭结，剥线绝缘层时应用剥线钳，并应使用与导线匹配的剥削刀口，以保证不伤线芯。3.3 导线绝缘电阻的摇测：应选用500V的绝缘摇表，并在穿完线后及竣工验收前，各摇测一次，其绝缘电阻值不得小于0.5M。3.4 穿线分色：分色穿线，按相线A黄、B绿、C红、零()浅兰、保护线()黄绿双色、控制线为白色。3.5 导线连接应符合下列要求：3.5.1 当铜线截面为10mm2及以下的单股线时，可直接与设备、器具的端子连接，铜线截面为2.5mm2及以下的多股线时，应将铜线首先涮锡，而后盘圈、拍扁，再与设备、器具的端子连接，并应加弹簧垫圈，以防止松动。3.5.2 导线干线在箱、盒内的连接使用接线端子及铜套管等连接，铜端子相连接时应将铜接线端子做涮锡处理,支线铜芯导线采用缠绕后涮锡的方法连接。3.5.3 铜芯导线及铜接线端子涮锡时不应使用酸性焊剂,焊剂采用3:7松香、酒精液。导线及接线端子涮锡应饱满、均匀，注意保持接头部分的洁净。3.6 穿线时应注意下列问题：不同回路、不同电压和交流和直流的导线，不得穿入同一管内，但以下情况除外：3.6.1 标称电压为50V以下回路；3.6.2同一设备或同一流水作业线设备的电力回路和特殊防干扰要求的控制回路； 3.6.3 同类照明的几个回路，但管内的导线总数不应多于8根。4、电缆敷设及电缆头制作安装4.1 一般电力电缆、照明干线采用交联铜芯电力电缆沿电缆桥架、线槽敷设，至消防用电设备及特殊用电负荷的电缆须采用耐火电缆。4.2 电缆敷设前用1KV摇表摇测线间及对地的绝缘电阻应不低于10M，测试合格后应将芯线分别对地放电并密封电缆头。4.3 电缆沿桥架敷设：电缆沿桥架敷设时，应单层敷设，排列整齐，不得有绞拧、交叉，拐弯处应以最大截面电缆允许弯曲半径为准。用于消防设备的电源电缆与其它电缆之间用隔板隔开。在电缆首端、尾端、转弯及每隔50m处设注明电缆编号、型号、规格、电压等级及起止点的标志牌，其尺寸应一致，并有防腐性能，挂装牢固。4.4 出桥架沿墙上支架明敷设：支架距离不得大于1.5m，均匀分布，在电缆起止点、转弯处附近增设支架，敷设时，应放一根立即卡固一根。4.5 竖井内电缆的敷设：自上而下敷设，土建未拆吊车前，将电缆吊至楼层顶部。敷设时要特别注意在电缆轴附近和部分楼层应采取防滑措施，并应放一根立即卡固一根。4.6 低压电缆头制作安装：根据电缆与设备联接的具体尺寸，量电缆并做好标记。锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带用半叠法包缠电缆。塑料带包缠应紧密，形状呈枣核状。从芯线端头量出长度为线鼻子的深度，另加5mm，剥去电缆芯线绝缘，并在芯线上涂上电力复合脂；将芯线插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上；根据不同的相位，使用黄、绿、红、淡兰四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。5、灯具、器具安装5.1 本工程民用住宅内采用白炽灯作光源。卧室、客厅、阳台安装1*60W白炽灯；厨房、卫生间采用瓷灯口，安装1*60W白炽灯。5.2 荧光灯安装高度2.2m；卫生间镜前灯的安装高度2.1m；楼道灯、应急灯、层号灯的安装高度2.2m；安全出口灯安装在门上方0.1m处。5.3 C座人防、车库灯具为链式安装，安装高度为底边距地2.4m；设备机房为链式安装，高度为2.5m；夹层及地上四层除安全指示灯及壁灯外，均为吸顶安装，壁灯安装高度为2.2m，安全指示灯安装高度为门上方0.1m处。5.4 灯具进场后要进行检查：技术文件应齐全，规格、型号及外观应符合设计及甲方要求。注意检查灯具接线端子均应采用瓷制端子，以满足防火和安全要求。5.5 严禁使用木楔固定灯具，软线必须涮锡。注意吊装灯具膨胀螺栓等承载能力应与灯具重量相匹配。5.6 安全出口指示灯、疏散指示灯的选型应符合北京市消防局的有关规定。5.7 固定墙面灯具用的螺栓不少于2个，软线必须涮锡，灯具内配线不小于0.4mm2 。注意吊装灯具的吊杆，膨胀螺栓等承载能力应与灯具重量相匹配，而且吊杆最小不小于6的钢筋。5.8 一般灯具采用PVC塑料圆台安装，PVC塑料圆台要有足够的机械强度，受力后无弯翘变形现象，安装时紧贴建筑物表面，用机螺丝固定牢固。线槽下灯具吸附安装应平整。5.9 灯具安装方式可分为：吊链式安装、吸顶式安装及墙面安装。有吊顶的房间，吸顶式灯具应固定在专设吊杆上，不应使用吊顶龙骨承受灯具荷载。安装方法见示意图:5.10 链式安装灯具灯具安装前画线定位，安装时应保证吊链垂直，导线沿吊链盘绕至灯具接线盒内连接，多股线连接须做涮锡处理。5.11 凡距地高度低于2.4m灯具的须单独加接地线保护。6、配电柜及配电箱安装6.1 配电柜、箱在加工订货前必须根据设计图纸、施工及验收规范和(94)037文北京市建筑工程电气安装质量若干规定做书面技术交底，明确其数量、尺寸、安装方式、材质要求、器具选择与布置、配线方式、面板颜色、锁具、产品出厂相关技术资料及其它技术质量要求。6.2 配电柜安装前，按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号、数量，产品合格证、技术资料、说明书齐全，柜体外观无损伤、变形，电气元件、绝缘瓷件无损伤、裂纹等缺陷。6.3 基础型钢安装：按设计图预制加工好基础型钢并刷防锈漆，固定时用水平尺找平、找正，需垫平时垫片不得超过3片，然后焊接牢固，并将已预留好的接地扁钢与之焊牢，焊接长度为扁钢宽度的2倍以上，然后刷防锈漆一遍、灰漆两遍。6.4 按图纸布置顺序将柜固定于型钢上，固定前，应先找平、找正，其允许偏差如下表，配电柜用M12镀锌螺丝固定，柜体单独与接地干线连接，并配有明显、可靠的接地装置，装有电器的可开启柜门用裸铜软导线与接地装置作可靠连接。6.5 二次线连接：接线准确，压接牢固，平垫、弹簧垫齐全，一个端子压一根线，最多不超过2根且两线间加平垫圈，多股线涮锡。6.6 配电箱安装前，在管路及箱体预留预埋时，应详细审图，明确标高、位置以及配电箱安装方式。6.7 明装配电箱的安装：在墙上找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，采用金属膨胀螺栓固定配电箱。其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。明装配电箱（暗管）做法如下图：6.8 暗装配电箱的安装：根据预留孔洞尺寸先找好箱体标高及水平尺寸，固定好箱体，焊接好跨接地线，然后用水泥砂浆填实周边并抹平齐，如因墙体较薄箱底与墙皮平齐或抹灰层厚度小于20mm时，应在箱底侧固定金属网后再做墙面抹灰，以防止抹灰层开裂起皮。安装盘面要求平整，紧贴墙面，贴脸平正，垂直偏差不大于3mm。暗装配电箱面紧贴墙面。具体安装详见下图。6.9 箱内配线、接线：各相线色严格区分，接线整齐，PE线安装明显牢固，回路编号清楚齐全。6.10 配电箱的不带电的金属外壳接地应牢固可靠，设备的保护地线截面要求见下表。装置的相线截面S（mm2）相应保护线最小截面SP（mm2）S16SP=S16S35SP=16S35SP=S/26.11 配电箱上装有超过50V电器可开启门、活动面板时，必须用编织软铜线与接地良好的金属构架可靠的连接，其编织软铜线的截面积不应小于从电源到所属电气最大引线的截面积。6.12 配电箱的安装应牢固、平正，开孔用专用开孔器，做到一管一孔，箱体严禁电气焊开孔，安装完后应保证箱体整洁。箱子护板是活板，箱内配线均为板前配线，成束顺直，在活动部位应用尼龙绑扎带固定。注意盘面引出及引进的导线应留有适当余度，以便于检修。6.13 导线剥削处不应损伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接。应涮锡后，加装压线端子。6.14 绝缘摇测：配电箱全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间，相引与零线之间，相线与地线之间，地线与零线之间。两人进行摇测，同时做好记录，做技术资料存档。6.15 配电箱安装使用的螺丝、弹垫、平垫必须使用镀锌件。6.16 配电箱安装完毕后要将系统图贴在箱门内侧，以便于维修。7、 金属桥架安装7.1 桥架采用组装式带侧板桥架，桥架及其附配件都为镀锌件，其规格、尺寸均按设计图选定。7.2 采用角钢吊架式固定桥架及线槽，其中吊架固定选用金属膨胀螺栓固定，螺栓及吊架的规格根据桥架的尺寸及载重由供货厂商配备。吊架间距1500mm，均匀整齐，在水平弯通、三通处加固定吊架。安装位置、高度应符合设计要求，螺栓紧固时平垫、弹簧垫均应配齐。7.3 桥架不宜敷设在热力管道的上方，如躲避不开采取隔热措施。与各种管道平行或交叉的最小净距如下表：管 道 类 别平行净距（m）交叉净距（m）一般工艺管道0.400.30热力管道有保温层0.500.50无保温层1.001.007.4 桥架内采用40x4镀锌扁钢作为专用接地线，其首末端与桥架可靠连接，中间段每隔25米与桥架连接一次，桥架在过伸缩缝处应断开，用内连接板搭接不需固定，保护地线和电缆应留有补偿余量。8、 开关、插座面板安装8.1 本工程普通插座采用单相二、三极插座，底边距地0.3m；厨房插座采用单相二、三极插座，底边距地1.5；空调插座采用单相三极插座，底边距地2.2m（A座），底边距地1.8m（B座）；剃须插座底边距地1.6m；户外插座采用防水插座，底边距地1.4m；卫生间插座采用防水插座，底边距地1.4m；车库内的防水插座，底边距地1.5m。8.2 楼梯采用声控开关；房间内所有开关安装高度均为距地1.4m。8.3 开关、插座安装执行GB-50259-96验收规范中第3条中有关文件。8.4 开关、插座的接线应正确无误，开关必须切断相线，插座接线相序应正确。8.5 连接导线宜在其圆孔接线端子内折回头压接，注意线芯不得外露。8.6 暗装开关的面板应端正、严密，并与墙面平，标高控制准确。8.7 面对插座的右极接相线，左极接零线，上孔接地线。8.8 安装开关、插座面板时，不得碰坏墙面，要保持墙面清洁。 五、施工进度计划电气施*，其各分项工程的施工要密切配合土建装修工程，统一安排穿插进行，确保工程按期竣工验收，具体见土建施工进度计划图。六、施工管理措施1、电气质量控制措施1.1箱、盒齐平的控制措施：1.1.1各种箱、盒的边口，由土建派专人用水泥砂浆抹口，做到盒子与墙面平整，盒口方正，为保证盒箱标高，应和土建施工人员联系定位，确定50线，以确定室内各点地平线。1.1.2电埋管措施：电工长和技术员，对每层盒子个数、部位、标高背熟；盒子下好后，工地负责人组织工长和技术员，对每个盒子的方位、标高实测实量(方法及工具同水专业)，做到100实测实量；立即安排人把盒子找好，清理干净；为了保证管子不堵，将盒口用泡沫塑料封堵，并用硬纸板封严。1.2 灯位的控制：所有的灯必需划线定位，确保灯具整齐美观。1.3 同一室内开关、插座标高控制：用白色透明塑料软管抄水平。1.4 照明、系统试运行：照明、系统试运行前应对所有器具进行通电安全检查，保证开关断火线，插座左零右相地线在上，消防系统、自控系统接线正确。1.5 照明灯具应以电源干线为系统进行通电试运行，系统全部灯具都必须开启，同时投入运行，运行时间为24小时。2、 成品保护措施2.1 现浇混凝土楼板上配管时，注意不要踩坏钢筋，土建浇注混凝土时，电工应留人看守，以免振捣时损坏配管及盒、箱移位。遇有管路损坏时，应及时修复。其他专业在施*，注意不得碰坏电气配管。严禁私自改动电线管及电气设备。2.2 穿线时不得污染设备和其他物品，应保持周围环境的干净整洁。2.3 使用高凳及其他工具时，应注意不要碰坏门窗、墙、地面等。2.4 在导线的接、焊、包全部完成后，应将导线的接头盘入盒、箱内，并用纸封堵严实，以防污染。同时应防止盒、箱内进水。2.5 穿线时不得遗漏护口。2.6 安装配电箱箱体、盘芯和贴脸时注意避免刮蹭烤漆，补洞时不能使蛮劲捶塞周边的水泥砂浆，以免箱体变形，同时可用粘胶带和软纸做好盘面保护，以免砂浆污染，及时上锁以免箱内元器件丢失和损坏。2.7 安装配电箱以及开关、插座面板时，应注意保持墙面整洁。2.8 灯具安装完毕后不得再次喷浆，以防止器具污染。2.9 安装面板时，应保持墙面、地面的整洁，不得损伤和破坏墙面及地面。2.10 修补浆活时，应注意保护已安装的面板，不得将其污染。2.11设置在吊顶内的接线箱、盒在安装部件时，不应损坏龙骨和吊顶。2.12 室内沿桥架或托盘敷设电缆，宜在管道及空调工程基本施工完毕后进行，防止其他专业施工时损伤电缆。2.13 电缆两头处的门窗装好并加锁，防止电缆丢失或损毁。2.14 剔槽不得过大、过深或过宽，运用云石机等专用工具，严禁乱剔乱凿，野蛮施工。3、 过程控制措施3.1严格控制设备材料的加工订货3.1.1 对设备材料供应商的资质、供货能力、售后服务等必须由公司进行严格的审核考察，工程上不得使用任何不合格产品。3.1.2 对配电柜、箱等大型设备及其它有特殊要求的设备材料的订货要做书面技术交底，所有进场电气设备材料必须由现场技术质量管理人员进行严格的进场检验，并填写报验单和检验记录。对经检验不合格的设备材料必须单独存放，进行标识，并严格按总公司贯标控制程序及时进行处置，严禁用于本工程。3.2 严格执行 “三检”制 施工过程中严格执行自检、互检、交接检“三检”制度并由班组长记录各施工部位的操作人、工作内容、质量等级，做到责任落实到人，并及时填写自互检记录，防止不合格品发生。3.3采用样板交底和样板引路在各分项工程施工前,由电气技术负责人和质检员组织技术水平高、操作娴熟的电工进行操作示范,做样板交底,提出具体质量目标要求，确保整体工程质量达到优良。3.4 执行总公司贯标控制程序质检员发现设备材料、半成品和成品不符合质量要求时,立即制止并按贯标程序进行处置、验证并填写相关资料存档，做到施工过程可追溯性强。3.5 执行ISO9002贯标要求3.5.1 严格按照我单位质量体系文件过程(施工)控制程序进行施工过程管理，以确保施工质量。3.5.2 建立以总公司、公司、项目指挥部三级管理的质量体系，图纸会审，设计交底，各分项工程的施工及验收都要有三级管理人员参加。3.5.3 要作好图纸会审，不但要熟悉本专业的图纸，而且要熟悉相关土建专业、水暖风专业的图纸，明确设备的位置，而后再敷设管路，以免做错、交叉，造成返工。3.6 保证技术交底准确到位 3.6.1 坚持以技术进步来保证施工质量的原则，积极采用新工艺、新技术，针对特殊工序编写针对性的作业指导书。 3.6.2 落实各级技术交底。工长根据有关操作规程和作业指导书，对施工班组及操作人员进行技术交底；技术交底以进行书面交底为主，简单操作可口头交底，但要有文字记录；3.7 加强施工过程中的质量控制3.7.1 隐蔽工程由工长组织项目技术负责人、质量检查员、班组长作检查，并做出较详细的文字记录。所有隐蔽项目，须经甲方、监理、设计认可签字后，方可进行下道工序。3.7.2 不定期抽查，班组在工序施*要进行自检，质检员随时进行抽查；总工程师、主任工程师带领各级工程技术人员定期的对工地进行抽查，发现问题及时处理。3.8 同设计单位之间的工作协调3.8.1 如果我公司中标，我们将与设计单位联系，了解设计意图及工程要求，并在投标方案的基础上完善我公司的施工方案。3.8.2 在施工过程中，项目经理部设计小组负责完善使用功能及图纸设计深化工作，并报设计院确认。3.8.3 重视图纸会审，减少图纸失误，解决施*易出现的问题。施工过程中出现的设计问题，及时同设计单位联系，共同研究解决办法。3.9 与监理工程师工作的协调 在施工全过程中，严格按照经业主及监理单位批准的“质量保证计划”、“施工组织设计”进行质量管理，在施工班组“自检”和我项目经理部公司“专检”的基础上，接受监理的验收和检查，并按照监理工程师提出的要求，予以整改。4、 防止扰民措施4.1 经理部严格执行北京市施工作业时间规定，不影响周围居民正常生活和休息。4.2 开工之前，主动拜访附近单位，说明我公司在施工时将采取防扰民措施，针对其提出的要求采取相应措施，并将采取的措施送交给他们，以获取对方的理解与支持。4.3 在力所能及的情况下，主动为社区建设做贡献，采取的行动以解决实际问题为原则。4.4 操作时工具或材料轻拿轻放。4.5噪音大的工具尽量安排在居民休息之前进行。或采取隔音降噪措施。4.6 主动与当地政府联系，积极和政府部门配合，处理好噪音污染问题，加强对施工人员教育，严禁大声喧哗。5、 降低成本措施5.1 施工班组严格按照图纸施工，不得随意改动。5.2 施工人员应严格按照规程规范施工，以免发生质量问题，造成返工浪费，提高一次合格率。5.3 施工人员在施工前应与其他专业人员共同审图，避免交叉打架现象发生。5.4 现场临时料库应设有专职料员，对班组实行限额领料，班组人员对每道工序消耗材料应考虑周到，施工后应及时把剩余材料退回料库，做到活完料净脚下清，避免丢失浪费。5.5 加强物资计划管理，不粗估冒算，坚持节约，反对浪费，坚持计划的严肃性，计划一经批准，除意外情况，要严格按计划办事。6、 环境保护措施6.1认真贯彻ISO14001国际环保标准及总公司制定的程序文件，掌握全面环境管理的基本知识，增强全体职工的环保意识。6.2 楼内清理垃圾严禁高空掷物，各种垃圾按指定地点集中堆放，清运垃圾时适量洒水，及时安排车辆运走，减少扬尘，场内保持清洁。6.3 现场划分卫生责任区，各施工队分片包干负责，填平积水洼地，清除杂物，做到每日清扫，每星期大扫除。加强生活区的管理，制定每日清扫值日制度，生活垃圾集中堆放，统一清理。6.4 食堂设置简易有效的隔油池，指定专人负责定期掏油。加强饮食卫生，炊事员上岗前进行食品卫生培训，办理个人健康证和食品卫生培训证，每年对炊事员进行一次健康查体，发现患有传染病立即调离岗位。食堂做到生熟食品分开操作和保管，有灭鼠、防蝇措施。6.5 现场不准随地大小便，厕所门窗齐全，备自来水冲洗，并经常打药灭蝇、灭蛆。七、管理人员职责1、工程项目经理部电气专业技术负责人1.1电气专业技术负责人应对本专业安装工程的质量、进度、安全全面负责。1.2 组织本专业技术人员对设计图纸审图，并参与图纸会审和设计技术交底工作，做好各工作阶段的记录，办理好本专业的设计变更和洽商，填写本专业应完成的各种记录单。1.3 参加施工组织设计(施工方案)的讨论、编写、交底工作，承担本专业施工组织设计(施工方案)有关内容的起草、审定、校核工作，完成自己应完成的各种记录单的填写。1.4 按照
