北京某体育馆生产实习报告.doc

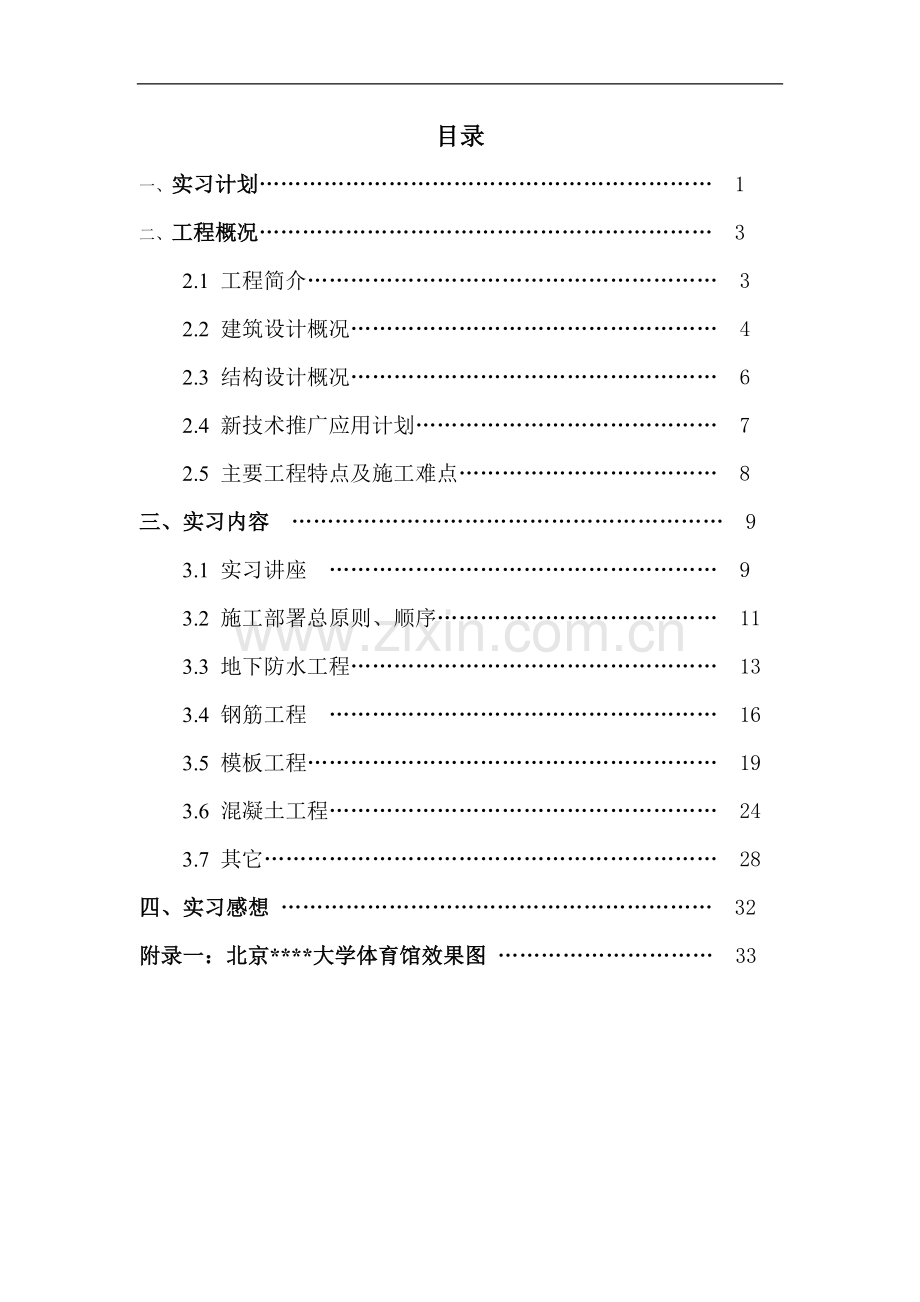

目录
一、 实习计划……………………………………………………… 1
二、 工程概况……………………………………………………… 3
2.1 工程简介………………………………………………… 3
2.2 建筑设计概况…………………………………………… 4
2.3 结构设计概况…………………………………………… 6
2.4 新技术推广应用计划…………………………………… 7
2.5 主要工程特点及施工难点……………………………… 8
三、实习内容 …………………………………………………… 9
3.1 实习讲座 ……………………………………………… 9
3.2 施工部署总原则、顺序………………………………… 11
3.3 地下防水工程…………………………………………… 13
3.4 钢筋工程 ……………………………………………… 16
3.5 模板工程………………………………………………… 19
3.6 混凝土工程……………………………………………… 24
3.7 其它……………………………………………………… 28
四、实习感想 …………………………………………………… 32
附录一：北京****大学体育馆效果图 ………………………… 33

一、 实习计划
长达两个多月的生产实习终于结束了，现在回头看看，真的是受益良多。还记得在刚开完实习动员会之后，我便认真地考虑了自己的实习安排，总觉得如果只安排在暑假短短的20天，那么实习所能亲身体验到的东西多少会有些局限。也就是从那时起我便打算开始寻找学校周边适合的工地。真的很庆幸****老师及时安排了关于2008奥运会****馆的实习讲座，在讲座的时候我便告诉自己：我一定要把握住这个机会！在参观完工地现场以后，我便留了下来，第一时间跟**总提出了实习申请，也许正因为这样，我如愿以偿地得到了在2008奥运会****馆工地进行生产实习的机会。
我很清楚地知道，这是个多么难得的机会：不管是工程的级别还是实习工地的位置，我都比其他同学有优势，所以我告诉自己一定要好好把握。既然开始得比别人早，那么学的东西也一定要比别人多，于是为了这次的实习真的能学到实实在在的东西，我们一共制定了两次计划。
第一次实习计划的制定是在刚开始实习的时候，由于大家都是第一次接触实习，我们小组（我和一班的三位同学）决定结合当时工程的实况进度（地基部分施工），以老师发的生产实习指导手册后面提供的问题为主线，每次实习前定个专题，例如以钢筋工程为主题看几个相关的题目，不懂的就向带我们的工程师提出，就像我对待平时的学习一样，因为我相信只有这样带着问题的实习，才能让我们真正地有所收获。同时我们也会尊重工程师的意见，根据工程师的专长灵活地去确定当天的学习内容。
第二次实习计划的制定是在刚开始暑假阶段实习的时候，那时大家终于算是结束了紧张的期末考试，更能全身心地投入到实习中去。再加上因为施工单位——北京****建设公司的人员内部调整，负责我们实习的项目经理和总工都作了变更，我们有了新的实习指导老师——****部长。在**部长的建议下，我们重新制定了我们的实习计划：以工程实况为主，每天先去工程部学习看图纸，从建筑说明、结构说明入手，将建筑图与结构施工详图结合起来看，将不懂的标注、图线等细节弄懂，因为那毕竟是作为一名工程技术人员所应该具备的最基本的技能。当然在看图纸的同时，也要把握住重点，每天每次着重看某一部分的结构，由于在图纸中，同样一部分的结构往往会通过很多种方式来体现，这也就要求我们细
心钻研了。在技术看完图纸之后，便有工程师带我们去现场，看看我们刚刚详细看的结构在实际中具体是什么样子的，与我们看完图纸后的想象是不是真的相符，或者有什么不一样的地方，找出问题的所在，以便下次改正，最后尽量达到看到图纸就能反映出具体的结构是什么样的。
当然我也很清楚，计划终归是计划，毕竟有其理想化的一面，而且我们也不可能有机会接触到整个工程的施工过程。但此时此刻，在我写实习总结、感觉自己知识真的在积累的时候，我却真实领悟到了一句话：知识是能学多少就学多少，那是永远没有尽头的，不要抱怨没有机会，因为只有懂得把握机会的人才能清楚地识别什么才是机会！

二、 工程概况
★ 2.1 工程简介
表1：工程简介
项 目
内 　　　　　　　　 容
工程名称
北京****大学体育馆（2008年奥运会****比赛馆）
地理位置
北京市海淀区****路**号院
建设单位
北京****大学
勘察单位
北京市****设计研究院
设计单位
****大学建筑设计研究院
监理单位
北京市****建设监理有限责任公司
监督单位
北京市建设工程质量监督总站
施工单位
中国****建设开发总公司四公司
投资来源
学校自筹
合同工期
工期：1311日历天
赛 　　 前
赛 　　 时
赛　　 后
2005.10.30~2007.5.25
2007.5.26~2007.8.25
2008.10.10~2009.6.1

★ 2.2 建筑设计概况
表2：建筑设计概况
序号
项 目
内 　　　　　　 容
1
建筑功能
综合体育馆
2
建筑特点
基础与结构形式多样、装饰装修复杂、采用大跨度网架屋盖
3
建筑面积
（m2）
总建筑面积
24663.32
占地面积
2.38公顷
地下建筑面积
2601.97
地上建筑面积
22060.35
4
建筑层数
地下
一层
地上
三层
5
建筑层高（m）
地下一层
3.4
首层
4.5
二层
3.2
三层
9.4
6
建筑高度（m）
绝对标高
49.200
室内外高差
0.45
基底标高
（m）
－3.0、－4.5 、－5、－5.4、－5.8、－6.2 、－6.3 、－6.6
最大基坑深度
－7.5
檐口标高
23.75
建筑总高度
26.05
7
建筑平面
横轴编号
1~31
纵轴编号
A~Y
横轴距离（m）
167.70
纵轴距离（m）
78.00
8
建筑防火
1级
9
外墙保温
35厚挤塑板保温层
10
外装修
檐口
白色涂料
外墙
穿孔金属板、预制水泥板、玻璃幕墙、磨砂玻璃
门窗
外门窗为断桥型铝合金框材，表面氟碳喷涂，6+9+6中空无色玻璃上悬门窗，防火门窗。
屋面
金属屋面板
主入口
铝合金
11
内装修
顶棚
硅酸钙板吊顶、水泥砂浆顶棚、铝合金方板吊顶、穿孔矿棉吊顶
地面
水泥地面、地砖、活动金属地板楼面、花岗岩楼面、卷装亚麻地板楼面、复合实木地板
内墙
穿孔铝板吸声墙面、乳胶漆、穿孔硅钙板墙面、矿棉板吸声墙面、面砖墙面、木制穿孔吸音板、舒布洛克空心吸声砖
门窗
铝合金门窗
楼梯
铺地砖梯面、磨光花岗石梯面、烧毛花岗石梯面
12
防水工程

地下（I级）
SBS3+3
屋面（I级）
1.2厚合成高分子防水卷材防水
厨房厕浴间
高聚物改性沥青涂膜防水三道

★ 2.3 结构设计概况
表3：结构设计概况
序号
项目
内 　　　　　　　　　　　　　　 容
1
结构
形式
基础结构
筏板基础、独立基础、条形基础
主体结构
全现浇框架结构，局部楼梯间设剪力墙
屋盖结构
现浇混凝土楼板、钢网架结构
2
土质
水位
土质情况
表层为1.0～2.9m的堆积层，以下均为第四纪沉积层
地下水位
地下水位标高
47.10m
抗浮水位标高
比赛馆为48.20m，游泳馆为47.90m
地下水质
地下水对混凝土结构无腐蚀性，但在干湿交替条件下对钢筋混凝土结构中的钢筋具有弱腐蚀性。
3
地基
地基土质
粘质粉土、粉砂、重粉质粘土
地基承载力
160kpa（比赛馆及赛事管理用房）180kpa（比赛馆1层地下部分）150kpa（游泳馆部分）
4
地下
防水
混凝土
S8
柔性防水
SBS改性沥青防水卷材（3+3）
5
抗震
等级
工程设防烈度
8度
抗震等级
一级
6
人防
人防等级
六级
7
主要构件截面尺寸（mm）
基础底板
500
柱
900×1200、900×1000、900×900、800×800、D=800、800×600、600×600、500×500、450×450
墙
200、350、500
梁
350×700、350×900、300×600、250×600、350×650、250×650、350×800、450×700、400×800等
板
120、130、140、180、400（预应力板）
8
钢筋
钢结构
钢筋为HPB235、CRB550、HRB335、HRB400，预应力筋为低松弛预应力钢绞线，直径15.2，fptk=1860MPa，钢材采用Q235B、Q345B。
9
混凝土强度等级
垫层
C15
基础、地下室外墙
C35
剪力墙、柱
C35
梁、楼板（预应力板）
C35 （C40）
10
钢筋连接
钢筋直径≥16mm的钢筋采用滚轧直螺纹连接，其余为绑扎搭接

★ 2.4 新技术推广应用计划
表4：新技术推广应用计划

新技术
（1）粗钢筋-剥肋滚压直螺纹连接技术
（2）空间钢结构（网架）技术
（3）点式玻璃幕墙技术
（4）CFG桩复合地基成套技术
新工艺
（1）大跨钢网壳整体提升工艺
新设备
（1）定位放线采用GTS-711S全站仪
（3）计算机网络辅助设计、辅助管理

★ 2.5 主要工程特点及施工难点
☆ 2．5．1　主要工程特点
（1）基础形式多样，基础埋深变化较多，土方施工要安排好开挖顺序，合理划分施工流水段，减少土方二次搬运。
（2）结构形式多样，构件尺寸变化较大，模板支设是重点考虑的问题。
（3）装修作法多样，外装修包括复合金属板、玻璃幕墙、屋面金属板等，这些均需要作二次设计项目，要考虑二次设计的完成时间，防止因设计问题延误工期。
☆ 2．5．2　施工难点
（1）本工程场地狭窄，不便于布置施工设备、暂设用房及材料堆放。
（2）本工程位于校园内，施工现场外侧为校园道路，过往师生较多，安全文明施工是施工期间重点考虑的问题之一。
（3）分包项目众多，总包管理难度大。
（4）防水作业面小，接缝多，地下室许多柱子穿过基础底板，防水难度加大。
（5）钢结构的运输和安装要求高，施工难度大，屋架采用螺栓球节点网架（部分内力较大节点采用焊接连接），跨度较大，网架制作及提升为工程重点考虑问题。
☆ 2．5．3 施工难点解决办法
（1）根据现场施工场地结合施工进度，合理安排周转材料进场时间，利用现场塔吊运到工作面
（2）针对校园环境成立交通协管小组,大型车辆进出由交通协管员指挥..
（3）针对甲方分包项目多的特点,提前制定分包进场计划.把管理风险作为关键来抓.由现场执行经理主抓协调和管理.
（4）防水作业单独编制专项方案,同时请甲方协调设计单位专家作相关论
证.
（5）钢结构施工是本工程重点,请专家指导和学习其他同类工程施工经验,同时将分包单位钢结构专项施工方案请专家研讨,确保可操作和安全性.
三、 实习内容
★ 3.1 实习讲座
☆ 3.1.1 奥运场馆、管理楼工程简介与参观
为了丰富生产实习的内容，负责实习的**老师特地请来了2008年奥运会****馆和管理楼两个工程的项目经理给我们做了讲座。
来自奥运工程的**经理主要个我们介绍了一些项目概况、工程特点、难点及其解决措施。来自管理楼的经理也是把工程给我们做了简单的介绍，主要讲了一些关于结构主体、基础、钢筋、模板、梁等的施工布置情况。
图1：2008奥运会****馆施工现场

☆ 3.1.2 观看录像（建筑施工现场管理及施工组织设计）
由于现实条件的限制，**老师为了能让我们全面地了解整个施工组织的安排，在生产实习的过程中，还特地给我们安排了一次关于建筑施工现场管理及施工组织设计的录像观看。
根据录像的介绍，在建筑施工现场管理部分，我们了解到：现场的围墙、门等都要符合一定的规定；必须修建的房屋要能循环使用；临街道路布局应符合消防规定，要硬化、要有排水措施；垃圾不可随意堆放，要定时清理；运输是保
持不遗洒；生活区、办公区要整洁；食堂要卫生，符合规定；砖堆放成丁成行，不超过1.8米，材料不超过1.5米，模板堆放场地要夯实，有防水措施。
在施工组织设计部分，我们了解到：要画施工各阶段的施工平面图，制定各种施工措施；通过施工任务书向施工班底交底；要有施工日志和施工纪录；在施工前，要对施工的成品、半成品的保护提出必要的措施；管理好现场的水源，防止漏洒；采取各种措施，避免污染墙体。
☆ 3.1.3 中国隧道及地下工程的发展
地铁隧道等地下工程作为土木工程的一个分支，在整个国民经济的建设中起着举足轻重的地位，也正因为这样，周老师特地给我们请来了专长地铁与隧道研究的孔工程师给我们做了有关中国隧道及地下工程的发展的讲座。
通过讲座，我了解到了隧道及地下工程的分类：包括城市交通隧道、策划能够使地下空间开发、铁路隧道、公路隧道、水电隧道、管道输送及输水管道、水底隧道、人防隧道和硐室等等。在介绍城市轨道交通发展现状与规划概述中，孔工程师举了许多个城市的例子。以北京为例，从60年代的地铁一号线到2008年即将竣工的八条市区线路，全长169.7米。
除此之外，**工程师还给我们介绍了有关浅埋暗挖及盾构的地铁隧道施工方法。在浅埋暗挖法的见解中，**工程师给我们举了北京崇文门地铁站（水平液压钻孔顶管机施工）、新加坡地铁Nicholl Highway站等许多例子加以更好的说明。而对于盾构法这项新技术，孔工程师不仅给我们介绍了它的发展历史、现状、施工机械的种类，还简单地给我们讲解了其施工的技术特点、工作原理及主要工序和一些国内外的成功案例。

★ 3.2 施工部署的总的原则、顺序
记得**老师在讲土木工程施工时，特地让我们掌握了施工工期计算网络图的绘制，本着学以致用的原则，我们一开始了解了工程概况之后，便将本次实习的2008年奥运会****比赛馆的施工部署安排列入了实习的计划项目之内。
看了实际的工程才真的觉得现在的施工技术是多么的先进啊，记得我们在学的时候，一个简单的网络图加上紧前、紧后工期的计算等，我都至少要花半个小时才能算完。可想而知，对于2008年奥运会****比赛馆这样一个如此庞大的工程，如果还用手算得那时多么的不切实际。通过实习我才了解到，原来现在出了很多种网络图绘制的软件，如office project等，而我所实习的奥运场馆工地用的是一种国产的软件。据**总介绍说，那将更符合国内的施工情况，我们只需要输入施工种类、先后顺序、所需天数等等信息，那么网络图也就自动生成了，关键线路等信息也一目了然，下面我简单总结一下2008年奥运会****比赛馆的施工部署的总的原则、顺序。
☆ 3.2.1 施工部署的总原则
我们以根据绘制好的网络图为施工部署的总原则。从网络图中，可以看出本工程关键线路是：土方、降水、护坡、CFG桩→基础底板施工→独立柱基础施工→地下防水及保护层→地下基础结构、独立柱、地管沟、游泳池地下结构施工（专业施工配合）→地上主体结构施工（穿插装修）→钢结构网架安装→内外装修施工（玻璃幕施工）→二次设计精装修施工→专业验收（含竣工清理）→竣工验收、备案。
☆ 3.2.2 总体施工顺序安排
根据本工程特点，施工分为五个阶段：施工准备阶段、基础施工阶段、主体结构施工阶段、装修施工阶段和竣工验收阶段。
土方开挖 → 地下基础结构 → 地上主体结构 → 钢结构安装 → 二次结构 →屋面板安装 → 玻璃幕墙 → 室内初装施工 → 各专业设备安装→ 二次精装修 → 各专业设备调试 → 室外绿化 → 泳池加盖部位装修 → 竣工清理、验收 → 资料移交 → 配合奥运会

☆ 3.2.3 施工进度安排
本工程的工期目标为1131天， 共分三个阶段施工。
赛前阶段：2005年10月30日开工，2007年5月25日竣工，总工期568天。
赛时阶段：2007年5月25日开工，2007年8月25日竣工，总工期92天。
赛后阶段：2008年10月10日开工，2009年6月1日竣工，总工期230天。
根据实际情况安排各主要阶段控制进度如下：

阶　段
时　　　　间
内　　　　　　　　容
赛
前
阶
段
2005.11.22～2005.11.27
降水
2005.11.24～2005.12.23
土方、护坡
2006.02.12～2006.03.28
基础底板
2006.03.29～2006.05.20
地下结构
2006.05.13～2006.08.28
±0.00以上主体结构封顶
2006.08.16～2007.06.07
二次结构、内装修
2007.06.08～2007.06.18
赛前阶段工程施工现场清理、竣工验收及资料整理
赛
时
阶
段
2007.5.21～2007.8.10
底层和面层的全部楼面、声施等装修工程
2007.5.21～2007.8.6
室外广场砖铺设、室外台阶、散水施工
2007.5.21～2007.8.1
低压配电、给排水、通风、空调、消防、人防工程的供应、安装、调试等工程
2007.5.29～2007.8.11
临时看台及媒体席的全部搭建等工程施工
2007.8.11～2007.8.20
赛时阶段工程施工现场清理、竣工验收及资料整理
赛
时
阶
段
2008.10.10～2008.10.21
南北看台、比赛场拆除工程
2008.10.22～2009.1.22
赛后篮球馆全部装修工程施工
2009.2.22～2009.4.23
赛后演出照明工程
2009.4.24～2009.5.18
现场清理及资料整理、归档
2009.5.19～2009.5.27
工程验收、交付使用

★ 3.3 地下防水工程
地下防水工程是我们参与实习所接触到的第一个工程，当然这个计划的制定也是顺着工程进度的实际情况决定的，同时也很好地配合了我们当时土木工程施工课程的学习。
图2：地下防水工程
由于本奥运工程的基础标高的不同，而分为了三段施工。根据现场制定的施工计划，为了压缩工期，实现人员的最大利用，我们在实习时可以看到在施工现场有的部分还处于土方工程的挖方阶段，而另外一部分已经进入了地下防水工程的施工。正因为这样，也让我们有机会学到了有关防水的知识，看到了防水的内部构造和具体做法，具体总结如下：
本工程地下室防水等级为I级，采用钢筋混凝土结构自防水及防水卷材防水做法。混凝土外墙外侧贴两层SBS改性沥青柔性防水卷材（3mm+3mm），50厚聚乙烯泡沫塑料保护层，回填2：8灰土分层夯实。地下室基础采用墙、柱下条形基础，局部采用筏板基础，条形基础之间做防水板，防水板垫层为50厚素混
凝土与50厚聚苯板，基础及防水混凝土强度等及为C35防水混凝土，抗渗等级为S8。本工程防水卷材施工采用外防外贴法施工，热融发粘贴。
除此之外，我们还通过看图纸学习了本工程中一些细部防水构造的做法：
● 地下室外墙施工缝
外墙水平施工缝采用3厚止水钢板防水。在附墙柱部位止水钢板伸进柱内50mm截断，柱内截断处预留凹槽放置遇水膨胀止水条。
图3：地下室外墙施工缝
● 穿墙螺栓
固定外墙模板穿墙螺栓的防水做法，如下图所示。

1—50×100木方 2—止水环 3—“3”型扣件 4—对拉螺栓 5—钢管
6—钢筋混凝土外墙 7—模板
图4：固定外墙模板穿墙螺栓的防水做法

● 穿墙管道
在外墙穿墙管道部位，采用在预埋套管的中部焊止水环的方法进行处理，安装时将穿墙管穿过套管，并在套管与穿墙管之间的缝隙内嵌填水泥石棉灰，将其打实，封闭严密，如下图所示。

1—止水环 2—套管 3—管道 4—水泥石棉灰
图5：穿墙管道防水做法

● 附加层的做法
地下室的积水坑、电梯井等阴阳角、管根、变形缝等部位在铺贴防水层前，应铺贴与卷材相同的附加层。附加的范围应符合设计和地下防水工程技术规范的规定，在所有转角处均应铺贴附加层，附加层宽度为500mm。
图6：阴阳角附加层作法

★ 3.4 钢筋工程
钢筋工程可以说是一种一直贯穿我们整个实习过程的工程，在任何一个工种进行的过程中都是必不可少的，也许就是因为这个原因，据郭工介绍，几乎每个工地的现场都设有自己的钢筋加工车间，以方便与施工、节约成本。
对于本奥运工程来讲，据实习时所见，现场共设有两个钢筋加工车间，一个位于场地周边，与地坪标高相同。而另一个则是根据工程的实际情况设在了已经事先建好的游泳池的底部平面上，我想这也是一个对有限场地的特殊而充分的利用吧。
图7：钢筋加工车间

☆ 3.4.1 钢筋规格、等级
本工程所采用的钢筋主要有HPB235（I级）、CRB550（冷轧带肋钢筋）、HRB335（Ⅱ级）、HRB400（Ⅲ级）。所有梁柱纵筋，直径≥20者均为HRB400级钢。预应力筋为低松弛无粘结预应力钢绞线，直径15.2，fptk=1860MPa，采用锚固体系张拉端为夹片锚，固定端为挤压锚。
表5：各主要部位钢筋规格
部位
基 础
柱
梁
板
墙
钢筋
规格
12、14、20、32
22、25、28、32
14、20、22、25
10、12、14
12、14、18

☆ 3.4.2 钢筋连接
基础梁、基础系梁、框架梁柱主筋采用滚轧直螺纹接头（I级）；地下室内外墙、地下室底板、次梁、楼板、楼梯等其余部位主筋，当其直径<18时采用绑扎搭接接头；当其直径≥18时采用滚轧直螺纹接头（Ⅱ级）。
图8：钢筋滚轧直螺纹连接
钢筋接头位置应相互错开，滚轧直螺纹接头应相互错开35d（d为纵向受力钢筋的较大直径），并不小于500mm，位于同一连接区段内的纵向钢筋接头面积百分率不大于50%。绑扎搭接接头的连接区段为1.3倍的搭接长度，位于同一连接区段内的钢筋接头面积百分率受拉区不大于25%，受压区不大于50%。
梁主筋的接头位置：上筋在跨中的L/3处，下筋在支座L/3区段内。
框架梁柱受力钢筋按抗震要求，楼板、次梁、楼梯的受力钢筋按非抗震要求。
☆ 3.4.3 钢筋加工
现场钢筋采用卷扬机冷拉调直，并采用控制调直冷拉率法，钢筋调直的同时达到了除锈目的。调直冷拉率HPB235不宜大于4％，HRB335、HRB400不宜大于1％，操作现场安有控制钢筋调直冷拉，起始长度、增加长度、终止长度的标识措施。
钢筋切断采用切断机切断。钢筋切断前汇集每批要切断的钢筋料牌，将同规格的钢筋分别统计，按不同长度进行长短搭配，统筹排料，应先断长料，后断短料，减少短头。下料时禁止使用短尺量长料，产生累积误差。
钢筋弯曲采用弯曲机。HPB235级钢筋末端做180°弯钩时，弯曲直径D不得小于钢筋直径的2.5倍，平直段长度不小于钢筋直径的3倍。HRB335、HRB400
级钢筋末端做90°或135°弯折，弯曲直径为钢筋直径的4倍。箍筋弯钩角度为135°，弯钩直径应大于受力钢筋的直径，且不得小于钢筋直径的2.5倍，平直段长度不小于钢筋直径的10倍。
☆ 3.4.4 钢筋定位及保护层控制
对于纵向受力钢筋而言，其保护层的厚度须满足：基础、基础梁底面40mm；地下部分梁柱35mm，地下室板、墙25 mm，且不小于钢筋的公称直径；地上部分柱30mm，梁25mm，板15mm，且不小于钢筋的公称直径。
图9：钢筋绑扎保护层作法

为保证柱筋位置及保护层厚度，在主筋外侧采用专用高强度塑料定位卡具做垫块，并且在距板面1m高处和模板上口设定位框。
墙体钢筋采用定位梯子筋定位，梯子筋上顶模筋两端进行防锈处理，墙体主筋外侧采用专用高强度塑料定位卡具做垫块，以控制墙体钢筋保护层厚度，定位卡具安装在水平筋外侧，交错布置间距不大于800mm。
楼板、梁底采用塑料垫块、预制水泥砂浆垫块控制钢筋保护层的厚度。
☆ 3.4.5 预应力钢筋
本工程采用后张法，根据设计要求，同条件养护的混凝土试块强度达到设计强度的80%后方可进行无粘结预应力筋的张拉。由总包单位出具混凝土强度试压报告单，并具备张拉条件，通知预应力施工方张拉。具体的施工顺序如下：
绑扎板下铁→绑扎轻质管架立钢筋→绑扎暗梁钢筋→固定暗梁中预应力筋
的架立筋→穿暗梁中预应力筋→安放轻质管→绑扎轻质管定位筋→固定板中预应力筋的架立筋→绑板中预应力筋→绑板上铁→浇筑混凝土→张拉
★ 3.5 模板工程
模板工程也是一个我们在实习过程一直都能看到的工种，本工程所用的模板分为木模板和钢模板两种。就我实习所见而言，大多数还是以木模板使用为主的，当然这样的选择，主要还是有工程结构的特殊性决定的。但对于一些结构比较常见的部分，如墙体等，还是采用了可重复利用的钢模板。具体说明如下：
☆ 3.5.1 模板安装
对于本工程而言，筏板基础边模、柱下独立基础与墙柱下条形基础采用60系列钢模板，φ48钢管支撑。墙体模板地下采用60系列钢模板，地上采用墙体采用定型大模板，φ48钢管支撑，以对拉螺栓拉紧。
图10：墙体模板支撑
方柱柱箍采用可调节槽钢背楞，采用φ48钢管斜撑。圆柱采用玻璃钢模板，圆柱底部采用木胶板定制的定距框以保证圆柱截面尺寸，采用柱顶钢丝绳固定调直定位。
主、次梁模板采用16厚木质多层板配以木方龙骨和碗扣双T早拆柱头支撑体系。梁底模及侧模均采用16厚木质多层板。木质多层板拼缝处塞海绵条。主、次梁模板采用碗扣双T早拆柱头支撑体系。主梁侧模采用50×100mm木方子作为龙骨，底模采用100×100mm木方作为龙骨。早拆柱头布置在主梁与次梁、次梁与次梁交叉部位和次梁跨中。

楼板顶板面模采用16厚木质多层板，顶板龙骨采用50×100木方，100×100木方作龙骨托梁。支撑系统采用碗扣式脚手架支撑系统。
图11：楼板模板
楼梯模板采用16厚木质多层板，50×100mm、100×100mm木方做主次龙骨拼装而成，用φ48钢管做支撑。
图12：楼梯模板

图13：楼梯模板施工示意图

看台模板采用16mm木质多层板，采用50×100mm、100×100mm木方做主次龙骨，支撑系统采用碗扣式脚手架支撑系统。
电梯井采用16厚木质多层板配置整体筒模，筒模内采用50×100木方做竖肋，100×100木方做横肋，并用100×100木方做顶撑加固而成，底板开孔漏气，防止底板上浮。

图14：电梯井模板示意图

其他一些特殊部位的模板概述如下：
（1）梁柱节点模板
梁与方柱接头以16厚木质多层板配50×100mm木方拼装，梁与圆柱接头放大样制作定型圆柱头模板。
（2）门窗洞口模板
图15：门窗洞口模板
预留洞口采用木质多层板订制定型模板框，中间用木方顶撑，钢筋通过模板处锯成凹口。

图16：窗洞口模板

（3）施工缝模板
顶板、梁、楼梯板施工缝采用木质多层板和木方，在模板上按钢筋位置开槽，模板两侧钢筋上加一排垫块，保证钢筋保护层和间距。

图17：顶板、梁、楼梯施工缝模板做法
（4）后浇带模板
后浇带模板支撑与周围支撑体系分开，成为独立支撑体系，拆楼板模板时保留。
图18：后浇带模板示意图

☆ 3.5.2 模板拆除
模板拆除地顺序主要遵循先支后拆，自上而下原则。拆除顶板、梁模板时，先拆除梁侧模，再拆除楼板模板，最后拆梁底模。拆除时先拆除水平拉杆，然后拆除支柱，保留跨中支柱以承受上部荷载。拆去支撑之前，在次龙骨处增加临时支撑，以确保主龙骨拆完时不致全面脱落。拆模时，操作人员站在已拆除的空隙中，拆去近旁的支柱，使其余龙骨自由坠落，由近及远，用钩子将模板钩下。
★ 3.6 混凝土工程
☆ 3.6.1 混凝土工程概况
混凝土工程可以说是我实习过程中一个相当重要的工程，也一直是我们实习计划安排的重点。
本工程地下室底板及外墙、游泳池底板及池壁、比赛馆二层和三层所有梁板的混凝土均需添加HEA以减小混凝土的收缩变形。根据设计要求，比赛馆设后浇带及膨胀加强带各四道，技术要求如下：
膨胀加强带：膨胀加强带混凝土和梁板混凝土同时浇筑，两侧设置钢丝网，混凝土强度比两侧混凝土提高5MPa，并采用HEA高掺量（掺量增加50%）混凝土。
后浇带：后浇带范围内结构主筋连续设置，后浇带混凝土在两侧混凝土浇筑完成28天后施工，接缝处理应符合施工缝的要求，后浇带混凝土强度比两侧混凝土提高5MPa，并采用HEA高掺量（掺量增加50%）混凝土，并加强养护。

表6：各部位混凝土强度等级：
工程部位
基础垫层
地下室
框架柱、剪力墙
楼板/预应力楼板
其 余
强度等级
C15
C35
C35
C35/C40
C30
抗渗等级
/
S8
/
/
/

☆ 3.6.2 混凝土工程技术要求

图19：混凝土浇注

（1）本工程对环境类别为二b类（地下部分）部分混凝土，要求水灰比不大于0.5，水泥用量不小于300kg/m3，最大氯离子含量（占水泥用量的百分率）0.1%，最大碱含量3.0kg/m3。
（2）混凝土坍落度在泵车到达现场测定为170mm，允许偏差±10mm。
（3）防冻剂：满足低温-15℃要求、合格证、复试报告、所有原材采用同一型号产品。
（4）混凝土初凝时间不大于4小时，终凝时间不大于2小时。
（5）混凝土标养试块的强度值达到设计强度的115%。
（6）混凝土配合比砂率35～45%。
（7）混凝土同条件试块达到100%强度值的时间不超过28天。
（8） 冬季施工混凝土到达现场的出罐温度不低于15℃，低于15℃一律退场；冬施混凝土到达临界强度4.0MPa，时间不能超过36小时。
☆ 3.6.3 混凝土浇注方法及措施
●　筏板基础混凝土
（1）筏板基础混凝土面积不大，厚度500mm，采用“循序退打、一次到顶”的方法连续浇筑施工。

（2）地下室外墙施工缝留设位置高出底板300mm高，和底板混凝土一同浇筑，浇筑此部分混凝土之前将外墙止水钢板固定在位，为了确保浇筑质量，不得采用布料杆直接投料，必须采取人工用铁锹进行投料，填满混凝土后用30型振捣棒进行振捣。
●　框架柱混凝土
（1）框架柱混凝土的浇筑采用垂直分层浇筑法，每层厚度控制在400mm左右。
（2）振捣浇筑柱子混凝土时，为了避免产生蜂窝现象，在底部应先铺一层厚30～50mm的同配比减石混凝土，以保证接缝质量。为了避免发生离析现象，混凝土自高处倾落时，其自由倾落高度不宜超过2米，如高度超过2米，应设置串桶分层进行浇筑。并相应设置分层浇筑工具：尺杆、手把灯，为了保证混凝土结构良好的整体性。考虑到混凝土的收缩沉降，因此浇筑到2m高时，间歇1小时，浇筑其它柱子，待混凝土初步沉实后，再浇筑至梁底。
●　墙体混凝土
（1）墙体混凝土浇筑采用垂直分层浇筑法，每层厚度控制在400mm左右。在墙体侧模上口处按混凝土浇筑面标高挂线，作为最终浇筑，捣实的标高依据。
（2）为保证墙体混凝土与下面板面混凝土接合紧密，不产生烂根现象，应在每根柱每道墙浇筑前先在底部均匀铺浇30～50mm厚的同配比减石子砂浆。
（3）门窗洞口两侧应均匀下灰，两侧灰头高差不超过300mm，以免混凝土侧压力使门窗口模变形。
（4）地下室外墙不留设竖向施工缝，将整个外墙模板全部支设完毕后一次性浇筑。
（5）墙体留槎处用双层钢板网隔开，钢板网与钢筋绑扎固定，在其后面再挡一道木方，以防止混凝土侧压力将钢板网撑开，待混凝土凝固后便可将木方撤掉。
（6）为了保证浇筑时窗口下混凝土充满，在窗模板下口中间位置用Φ15钻头打双排排气孔，以利于模内空气的排除。

（7）墙体混凝土浇筑完后，落地灰要及时清理，墙上口甩出的钢筋应加以整理，然后用木抹子按板下口预定标高线，将其表面找平。由于振捣口的混凝土表面常留有一层1～2cm的浮浆层，为保证墙体与顶板的粘接密实，找平时应略高于预定顶板下皮标高线3cm，当混凝土终凝后，将此高出的浮浆层用钢纤剔凿2cm并清理干净方可进行下道工序的施工。
●　梁、板混凝土
（1）梁、板混凝土采用平面整体浇筑法。
（2）在板筋上以10m间距插400mm长Ф12立筋，并与板筋绑牢，在插筋上从板面上返100mm挂小白线，作为板面混凝土浇筑标高依据。
（3）用木抹子将大杠找平的板面混凝土搓平，要求搓至混凝土骨料不外露，表面有3mm厚以上砂浆层为准。在墙体下口侧是找平重点，平整度不大于3mm。
●　楼梯混凝土
楼梯段混凝土自下而上浇筑，先振实底板混凝土，同时用木抹子将踏步上表面抹平。
●　施工缝处理
（1）施工缝浇筑前用同混凝土强度等级的水泥砂浆作为结合层，同时用该砂浆润管。
（2）墙、柱上口水平施工缝留置时高于板底或梁底标高约20～30mm，在混凝土终凝硬化后，将上部20mm厚浮浆剔除，剔凿前在表面弹线，按线剔凿，确保上口平整。剔凿后冲洗干净。
（3）顶板施工缝处理时先凿毛，剔凿后清除松动石子并冲洗干净，浇筑前洒水湿润。
（4）后浇带的处理：顶板后浇带上部采用12mm厚木质多层板覆盖保护。为了避免板、梁在后浇带断开的悬挑部位出现受力向下弯曲现象，必须对后浇带处的悬挑部位加强支护，设置可靠支撑，待后浇带施工完混凝土达到100%强度后，方可拆除。
(5)楼梯段混凝土自下而上浇筑，先振实底板混凝土，同时用木抹子将踏步
上表面抹平。施工缝位置：楼梯段1/3部位或打起三步。
现场标养室内设自动喷淋系统并配备温度显示器。混凝土试样在浇筑地点随机抽取，每种强度等级均按规范规定留置且按有关规定做见证试验。标养试块放置在标养箱内养护，标养箱温度20±2℃、湿度≥90％；同条件试块放置在楼层中。
●　混凝土养护
柱、梁拆模后即刷养护剂养护。楼板混凝土在可上人后开始洒水养护，根据天气情况间隔2～6h一次，对掺用缓凝型外加剂的混凝土养护不小于14天，防水混凝土养护不小于14天。
浇筑完毕的楼板混凝土用塑料薄膜覆盖并浇水（非冬期）或覆盖保温材料（冬期）养护。浇筑完成的混凝土强度≤1.2Mpa（通过同条件实验来确定）前，不得上人和进行其它作业。
★ 3.7 其它
当然除了上面所写的一些比较大的工种之外，在其它的细节方面我也是学到了不少东西。
☆ 3.7.1 施工管理
例如为了保证严格的施工管理，现场的施工负责人每周召开监理例会，由建设单位、监理单位及项目经理部共同协调该工程的有关事宜。项目部根据施工合同制定年度、月度及周进度计划，并转发给各分包单位，每周召开生产会，总结上一周的进度、质量、安全等情况，并提出下一周的进度、质量、安全文明生产要求。
☆ 3.7.2 构造柱及混凝土带
在T形墙、L形墙交接处及长度超过4m的墙体中间，开口墙端部设构造柱，构造柱在结构施工时顶板预埋8mm厚钢板，砌筑时构造柱主筋与预埋钢板焊接，底部在钢筋绑扎时，插筋预留，确保构造柱主筋上下连接牢固。

图20：构造柱及混凝土带示意图

图21：一字墙、拐角墙及丁字墙构造柱节点、墙压筋
